КОНСТРУКЦИЯ ДВИГАТЕЛЕЙ МОТОЦИКЛОВ «УРАЛ», «ДНЕПР» - ЧАСТЬ 1

Двигатели всех моделей мотоциклов тяжелого класса "Днепр" и "Урал" имеют одинаковую конструктивную схему (рис. 2.2 - 2.10). Они Двухцилиндровые, четырехтактные, карбюраторные, с воздушным охлаждением и с оппозитным (расположенным в одной плоскости навстречу друг другу) размещением цилиндров в горизонтальной плоскости. Такая компоновка обеспечивает высокое уравновешивание кривошипно-шатунного механизма и хорошие условия охлаждения двигателя.

Рис. 2.2. Двигатель МТ10-32 (горизонтальный разрез): 1 - крышка головки цилиндра; 2 -прокладка; 3 - головка правого цилиндра с клапанами; 4 - прокладка головки цилиндра; 5 - правый карбюратор; 6 -цилиндр; 7 - пробка заливного отверстия; 8 - пробка резиновая; 9 - кожух штанги; 10 - левый карбюратор; 11 - прокладка карбюратора; 12 - головка левого цилиндра с клапанами; 13 - свеча зажигания; 14 - прокладка генератора; 15 - датчик аварийного давления масла; 16 - поршень с кольцами и пальцами; 17 - стопорное кольцо поршневого пальца; 18 -впускной клапан; 19 - гайка крепления выпускной трубы; 20 - наконечник стержня клапана; 21 -правое коромысло; 22 - выпускной клапан; 23 - регулировочный болт; 24 - контргайка; 25 -нижняя тарелка; 26 - внешняя пружина клапана; 27 - внутренняя пружина клапана; 28 - верхняя тарелка; 29 - левое коромысло; 30 - сухарик

Рис. 2.3. Двигатель МТ10-32 (поперечный разрез): 1 - штанга; 2 - уплотнительная муфта; 3 - картер двигателя; 4 - толкатель; 5 - трубка вывода сапуна; 6 - специальная гайка; 7 - провод высокого напряжения; В - прокладка цилиндра; 9 - коленчатый вал с шатунами; 10 - поддон; 11 - прокладка поддона, 12 - дренажная трубка; 13 - маслосъемное кольцо; 14 - компрессорное кольцо; 15 -поршень; 16 - поршневой палец; 17 - стопорное кольцо; 18 - пружина; 19 - направляющая толкателя; 20 - толкатель

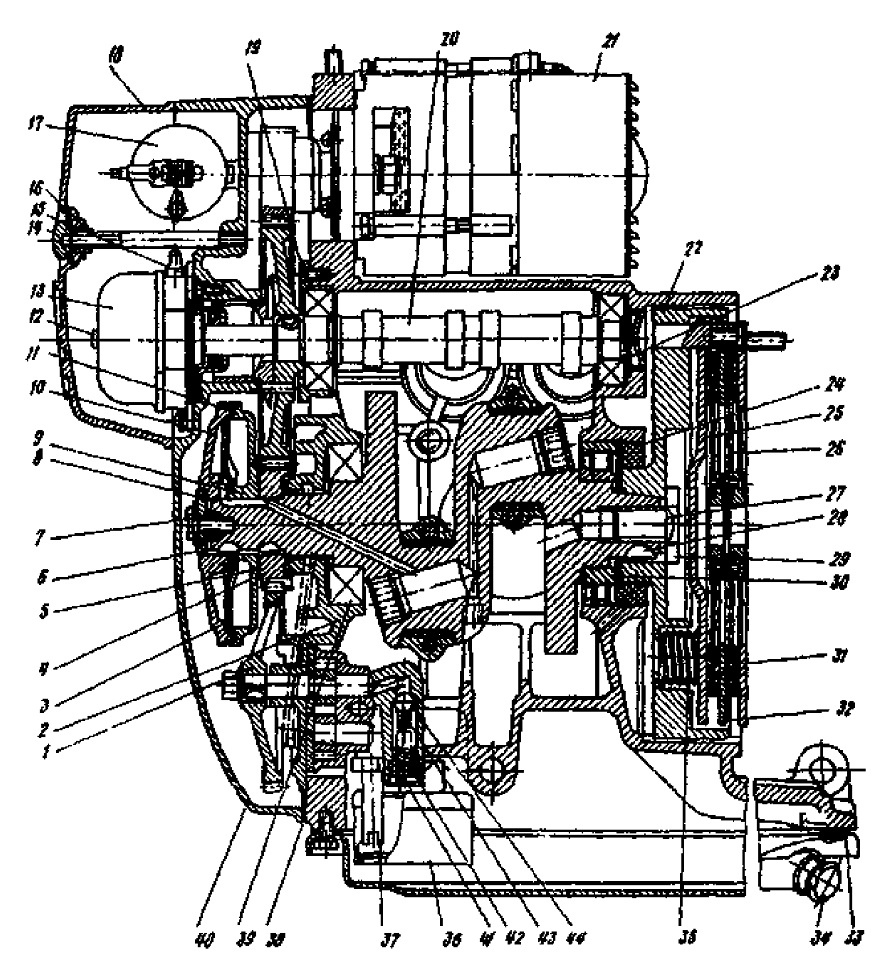

Рис. 2.4. Двигатель МТ10-32 (вертикальный разрез): 1 - шестерня привода маслонасоса; 2 - корпус переднего подшипника с маслонасосом; 3 - экран центрифуги; 4 - ведущая шестерня распределителя; 5 - прокладка; 6 - шайба центрифуги; 7 - уплотнительное кольцо; 8 - прокладка шайбы центрифуги; 9 - корпус центрифуги; 10 - крышка центрифуги; 11 - уплотнительное кольцо; 12 - держатель крышки прерывателя с планкой; 13 - прерыватель; 14 - гайка крепления крышки; 15 - сапун; 16 - стопорное кольцо; 17 - катушка зажигания; 18 - передняя крышка картера; 19 -передний подшипник распределительного вала; 20 - вал распределительный с шестерней; 21 -генератор с шестерней; 22 - маховик с пальцами сцепления; 23 - задний подшипник распределительного вала; 24 - сальник коленчатого вала; 25 - нажимной ведущий диск сцепления; 26 - ведомый диск сцепления; 27 - замыкающая шайба маховика; 28 - сегментная шпонка маховика; 29 - болт крепления маховика; 30 - задний подшипник коленчатого вала; 31 - ведущий упорный диск сцепления; 32 - промежуточный ведущий диск сцепления; 33 - прокладка поддона; 34 - сливная пробка; 35 - пружина сцепления; 36 - маслоприемник; 37 - маслосборная трубка; 38 -прокладка; 39 - передний подшипник коленчатого вала; 40 - крышка распределительной коробки; 41 - шплинт; 42 - пробка; 43 - пружина; 44 - шарик

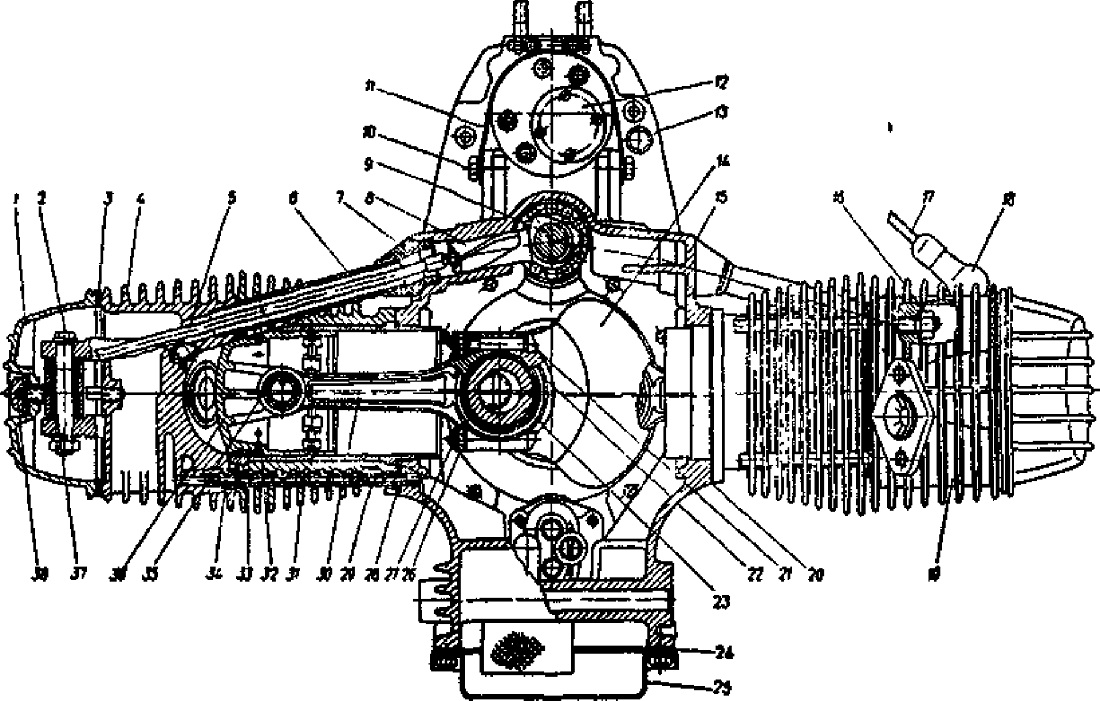

Рис. 2.5. Двигатель МТ801 (поперечный разрез): 1 - крышка головки; 2 - ось коромысла; 3 -прокладка; 4 - левая головка цилиндра; 5 - штанга; 6 - кожух штанги; 7 - уплотнительный колпак; 8 - толкатель; 9 - распределительный вал; 10 - болт крепления хомута генератора; 11 -хомут генератора; 12 - генератор; 13 - трубка вывода сапуна; 14 - коленчатый вал; 15 - картер двигателя; 16 - гайка крепления головки цилиндра; 17 - провод высокого напряжения; 18 -наконечник свечи; 19 - правая головка цилиндра; 20 - прокладка цилиндра; 21 - болт шатуна; 22 - крышка шатуна; 23 - вкладыш шатуна; 24 - прокладка поддона; 25 - поддон; 26 - гайка болта шатуна; 27 - шплинт; 28 - прокладка дренажной трубки; 29 - дренажная трубка; 30 -шатун; 31 - цилиндр; 32 - маслосъемное кольцо; 33 - компрессионное кольцо; 34 - прокладка головки цилиндра; 35 - поршневой палец; 36 - поршень; 37 - втулка; 38 - гайка крепления крышки головки

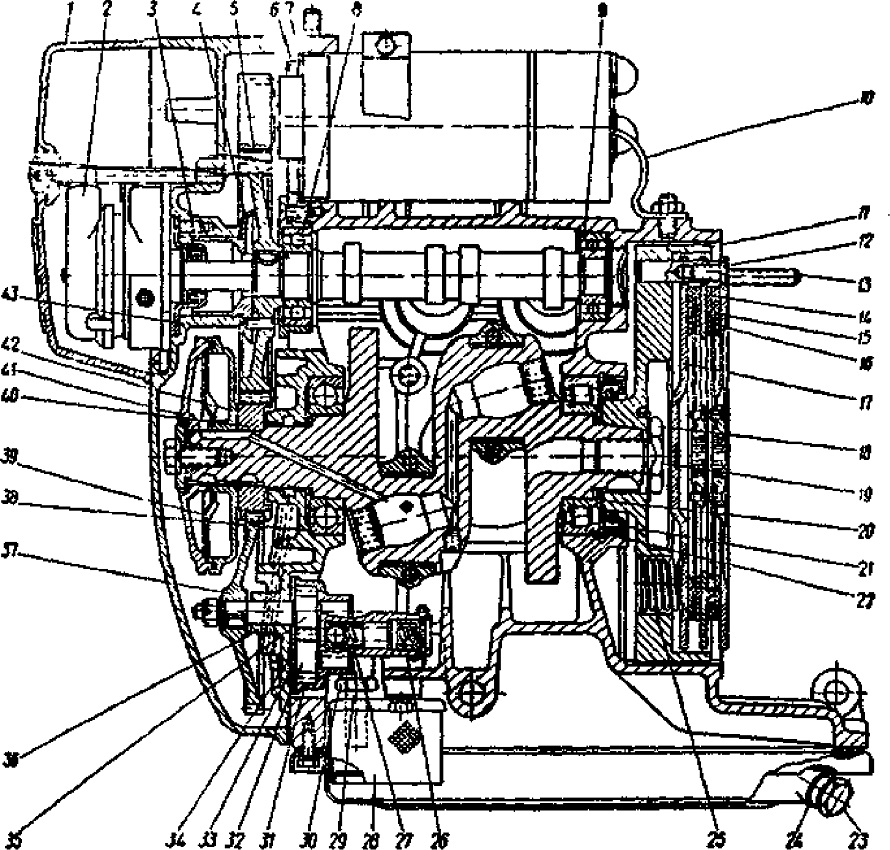

Рис. 2.6. Двигатель МТ801 (продольный разрез): 1 - передняя крышка картера; 2 - прерыватель-распределитель; 3 - сальник распределительного вала; 4 - сапун; 5 - шестерня распределительного вала; 6 - бумажная прокладка; 7 - уплотнительная прокладка генератора; 8 - передний подшипник распределительного вала; 9 - задний подшипник распределительного вала; 10 - упор генератора;
11 - маховик; 12 - винт крепления упорного диска сцепления; 13 - шпилька крепления коробки передач; 14 - ведомый диск сцепления; 15 - промежуточный ведущий диск сцепления; 16 - ведомый диск сцепления; 17 - нажимной ведущий диск сцепления; 18 - болт крепления маховика; 19 -замочная шайба; 20 - маслоотражательная шайба; 21 - сальник коленчатого вала; 22 - задний подшипник коленчатого вала; 23 - сливная пробка; 24 - прокладка; 25 - пружина сцепления; 26 -пружина редукционного клапана; 27 - редукционный клапан; 28 - маслоприемник; 29 -маслозаборная трубка; 30 - гайка крепления трубки; 31 - корпус маслонасоса; 32 - ведомая шестерня масло-насоса; 33 - прокладка корпуса маслонасоса; 34 - крышка корпуса маслонасоса; 35
- ведущая шестерня маслонасоса; 36 - корпус переднего подшипника; 37 - шестерня привода маслонасоса; 38 - передний подшипник коленчатого вала; 39 - экран центрифуги; 40 - ведущая шестерня распределения; 41 - крышка центрифуги; 42 - корпус центрифуги; 43 - крышка распределительной коробки

Рис. 2.7. Двигатель МТ801 (горизонтальный разрез): 1 - датчик аварийного давления масла; 2 -гайка крепления выпускной трубы; 3 - уплотнительное кольцо; 4 - уплотнительное разрезное кольцо; 5 - седло клапана; 6 - клапан; 7 - направляющая клапана; 8 - наружная пружина клапана; 9 - внутренняя пружина клапана; 10 - верхняя тарелка; 11 - сухарь; 12 - коромысло; 13 - контргайка; 14 - регулировочный болт; 15 - нижняя тарелка; 16 - прокладка; 17 - прокладка карбюратора; 18 - карбюратор

Рис. 2.8. Двигатель К-750М (поперечный разрез): 1 - головка цилиндра; 2 - свеча зажигания; 3 -цилиндр; 4 - винт крышки; 5 - крышка клапанной коробки; 6 - прокладка; 7 - хомут генератора; 8 -толкатель; 9 - направляющая толкателя; 10 - болт регулирования толкателя с контргайкой; 11 -нижняя тарелка клапана; 12 - сухарик; 13 - клапан; 14 - пружина клапана; 15 - верхняя тарелка клапана; 16 - уплотнительная прокладка; 17 - болт крепления головки цилиндра; 18 - прокладка головки цилиндра; 19 - поршень; 20 - компрессорное кольцо поршня; 21 - маслосъемное кольцо поршня; 22 - палец поршня; 23 - втулка малой головки шатуна; 24 - шатун; 25 - прокладка цилиндра; 26 - грубка масляной магистрали; 27 - подшипник нижней головки шатуна;
28 - вентиляционная труба сапуна

Рис. 2.9. Двигатель К-750 (продольный разрез): 1 - коленчатый вал; 2 - замочная шайба; 3 - болт крепления маховика; 4 - маховик; 5 - упор генератора; 6 - маслоуловитель; 7 - распределительный вал; 8 - подшипник распределительного вала; 9 - крышка распределитель нон коробки; 10 -генератор; 11 - шестерня генератора; 12 - прокладка генератора; 13 - шестерня распределительного вала; 14 - сапун; 15 - передняя крышка картера; 16 - сальник; 17 - шестерня коленчатого вала; 18 крышка корпуса подшипника; 19 - корпус подшипника; 20 - уплотнительная прокладка;
21 - картер; 22 - прокладка поддона; 23 - корпус заднего подшипника коленчатого вала; 24 -прокладка; 25 - сальник; 26 - прокладка; 27 - пробка сливного отверстия; 28 - крышка корпуса масляного насоса; 29 - шестерня масляного насоса; 30 - поддон; 31 - фильтр масляного насоса; 32 -корпус масляного насоса; 33 - прокладка корпуса масляного насоса; 34 - муфта соединительная;
35 - прокладка; 36 - пробка заливного отверстия с мерным стержнем; 37 - соединительная штанга; 38 - втулка шестерни привода масляною насоса; 39 - шестерня привода масляною насоса;
40 - пробка

Рис. 2.10. Двигатель М67-36 мотоцикла "Урал" (поперечный разрез):
1 - генератор; 2 - распределительный вал; 3 - толкатель; 4 - направляющая толкателя; 5 -уплотнительный колпак; 6 - штанга толкателя; 7 - кожух штанги (трубка); 8 - цилиндр; 9 -поршень; 10 - головка цилиндра; 11 - клапан; 12 - пружина клапана; 13 -болт регулировочный; 14 - кронштейн оси коромысла; 15 - контргайка болта регулировочного; 16 -коромысло; 17 - ось коромысла; 18 - крышка головки цилиндра; 19 - шпилька крепления головки цилиндра; 20 - прокладка; 21 - стойка оси коромысла; 22 - смазочная линия; 23 -прокладка; 24 - трубка цилиндра дренажная; 25 - компрессионное кольцо; 26 - маслосъемное кольцо; 27 - поршневой палец; 28 - шатун; 29 - роликовый подшипник; 30 - палец коленчатого вала; 31 - картер двигателя; 32 - поддон; 33 - щека коленчатого вала; 34 - гайка крепления цилиндра; 35 - наконечник свечи; 36 - провод высокого напряжения
