Автоматические выключатели строительных подъемников

Автоматические выключатели (автоматы) предназначены для автоматического отключения электрических цепей в случае нарушения нормальных условий работы (например, при перегрузке или коротком замыкании), а также для нечастого включения или выключения электрических цепей.

Автоматический выключатель (рис. 56,а) состоит из кожуха, коммутирующего устройства, дугогасительных камер, механизма управления и расцепителей максимального тока. Кожух автомата выполнен из пластмассы и имеёт основание на котором непосредственно смонтированы все части автомата и крышки 2. Коммутирующее устройство включает неподвижные 3 и подвижные 4 контакты. Неподвижные контакты укреплены на основании, а подвижные—на общей изолирующей траверсе 5.

Дугогасительные камеры 18 расположены над контактами каждого полюса. Они имеют две щеки из изоляционного материала и несколько металлических пластин, укрепленных между щеками.

Механизм управления состоит из рычажной системы, рабочих и вспомогательных пружин и приводной рукоятки 7. Коммутационное положение контактов автомата определяется положением рукоятки: во включенном положении она занимает крайнее верхнее положение, в выключенном — крайнее нижнее, а в отключенном расцепителем — среднее.

На рис. 56, а автомат показан в отключенном положении после срабатывания расцепителя максимального тока. Для подготовки автомата к включению рукоятку 7 перемещают вниз, чтобы фигурный рычаг 6 повернулся и своим нижним концом вошел в зацепление с зубом рычага 11. Положение рычагов механизма управления показано для этого состояния на рис. 56,6. Для включения автомата его рукоятку перемещают в крайнее верхнее положение. При этом изменяется направление действия пружины 8. Ломающиеся рычаги 9 поворачиваются относительно друг друга, перемещаются вверх от мертвого положения (рис. 56, в) и замыкают контакты 3 и 4 автомата.

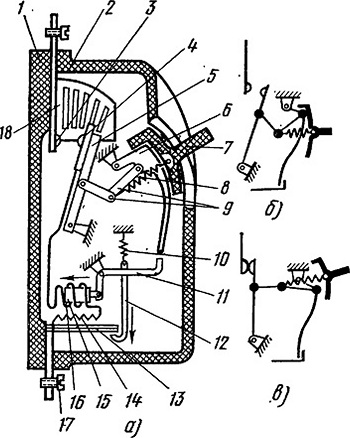

Рис. 56. Автоматический выключатель:
а — конструктивная схема. 6 — рычажная система автомата перед включением, в — рычажная система автомата после включения; 1 — основание, 2 — крышка. 3 — неподвижный контакт. 4 — подвижный контакт. 5 — траверса, 6 — фигурный рычаг, 7 — рукоятка. 8, 10 — пружины, 9 — ломающиеся рычаги, 11 — рычаг с зубом. 12 — тяга, 13 — биметаллическая пластина, 14 — термоэлемент, 15 — якорь, 16 — катушка, 17 — винт, 18 — дугогасительная камера

Автомат отключается при срабатывании расцепителей максимального тока. По принципу действия расцепители бывают: тепловые, электромагнитные и комбинированные, состоящие из последовательно включенного, теплового и электромагнитного, расцепителей.

Тепловой расцепитель состоит из биметаллической пластины 13, которая при нагревании изгибается. Пластина нагревается от термоэлемента, если по нему проходит ток перегрузки. При изгибании биметаллической пластины ее свободный правый конец перемещается вниз и, преодолевая усилие пружины 10, через тягу 12 поворачивает рычаг 11. Зуб рычага выходит из зацепления с фигурным рычагом. Под действием пружины 8 фигурный рычаг поворачивается вокруг своей оси на некоторый угол и изменяется положение рычагов 9. Это вызывает отключение автомата с выдержкой времени, находящейся в обратной зависимости от силы тока.

Следовательно, чем больше сила тока, тем меньше времени требуется для отключения автомата.

Электромагнитный расцепитель состоит из катушки 16 и якоря 15. При возникновении тока короткого замыкания сердечник мгновенно втягивается в катушку. При этом рычаг 11 поворачивается, освобождает от зацепления с зубом'фигурный рычаг и автомат отключается без выдержки времени.

- Автоматы включают в линию питания подъемника от внешней сети для защиты от перегрузки и токов короткого замыкания, а иногда автоматы применяют также для защиты цепей управления.
