ГЛАВА VI

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ СТРОИТЕЛЬНЫХ ПОДЪЕМНИКОВ

§ 35. Основные сведения об электрических схемах строительных подъемников

Электрической схемой называется чертеж, на котором электрические машины, электрические аппараты, приборы и связь между ними изображены с помощью условных обозначений.

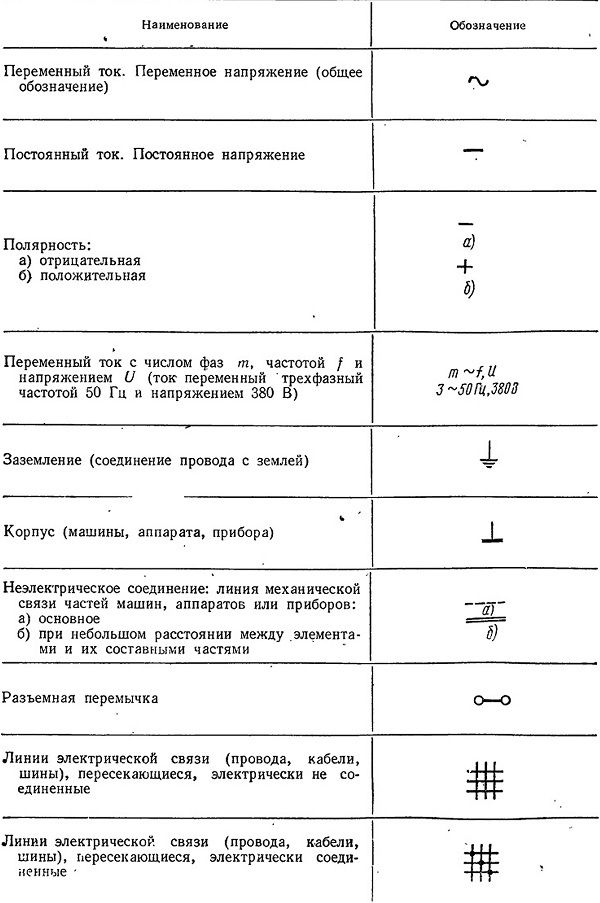

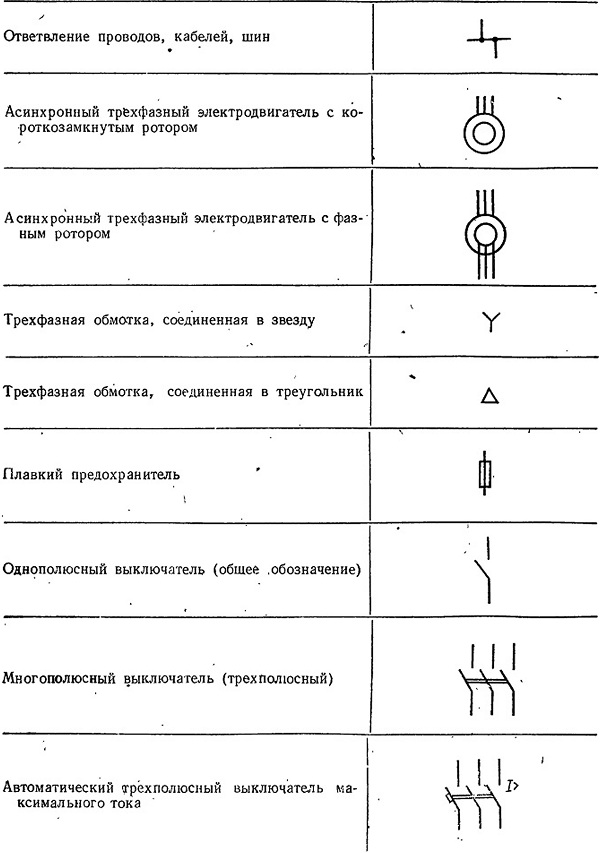

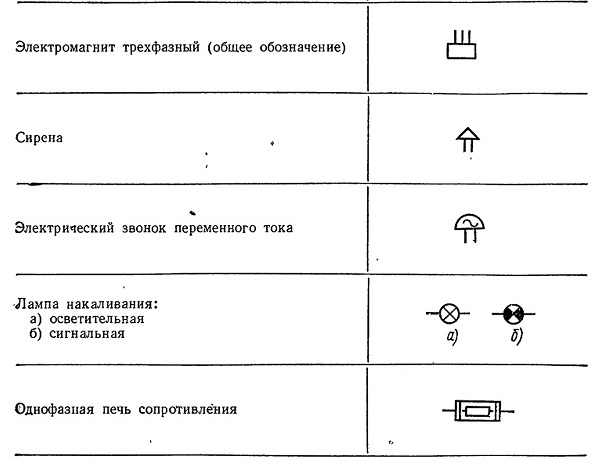

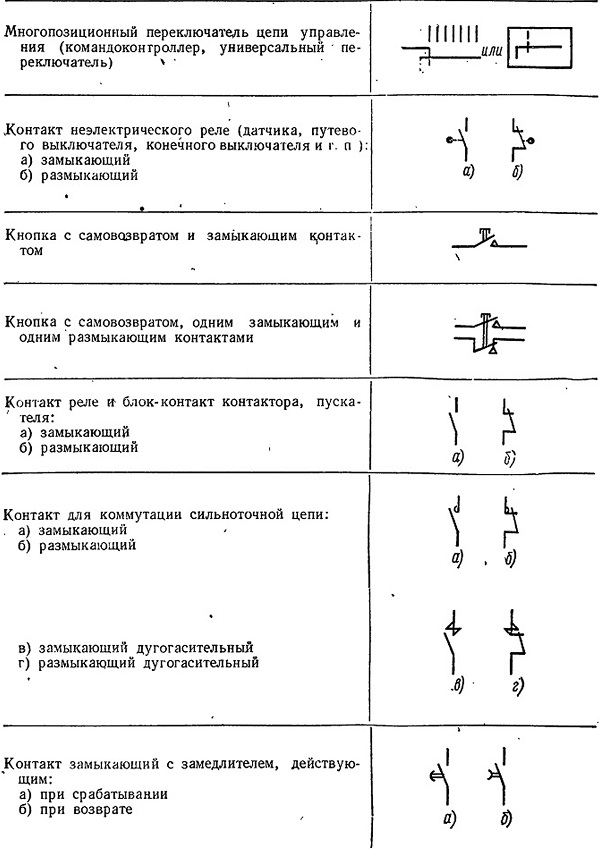

Таблица 4. Условные графические обозначения в электрических схемах

В зависимости от назначения электрические схемы подразделяют на структурные, функциональные, принципиальные и схемы соединений (монтажные). При обслуживании подъемников обычно используют принципиальные схемы и реже схемы соединений.

Принципиальные схемы предназначены для пояснения принципа действия (работы) всей установки. Каждый электрический аппарат на этих схемах показывают разделенным на-составные элементы (катушки, контакты, блок-контакты), а эти элементы ставятся в те цепи, в которых они действуют.

Все электрические аппараты на схемах изображают в нормальном положении. Для электромагнитных аппаратов . (контакторов, реле) нормальное положение соответствует положению элементов аппарата и особенно контактов при отсутствии тока во втягивающей катушке. Для других аппаратов (кнопок, конечных выключателей) нормальным положением считается то, которое они занимают при отсутствии внешнего воздействия. Рубильники и выключатели показывают на схемах с разомкнутыми контактами, ножами и губками.

Таблица 5. Буквенные позиционные обозначения электрооборудования в электрических схемах строительных подъемников

Примечание. Допускается применение буквенных позиционных обо­значений, отражающих- функциональное назначение элементов, например, ВК — выключатель конечный. ВА — выключатель автоматический, PB — реле времени.

Контакты аппаратов, разомкнутые в нормальном положении, называются замыкающими, а контакты, замкнутые в. нормальном положении,— размыкающими.

В табл. 4 приведены условные графические изображения электродвигателей, аппаратов и приборов, а также их отдельных элементов, наиболее часто встречающихся в схемах строительных подъемников..

В принципиальных схемах выделяются силовые цепи, цепи управления и вспомогательные цепи.

В силовую цепь входят вводные рубильники, предохранители, катушки максимальных реле, главные контакты автоматов, контакторов или магнитных пускателей, статоры и роторы электродвигателей.

В цепи управления, составной частью которых являются цепи электрической и механической защиты, входят катушки контакторов, реле и магнитных пускателей, кнопки управления, контакты реле, блок-контакты контакторов и магнитных пускателей, конечные выключатели.

Вспомогательные цепи — это цепи освещения, обогрева и звуковой сигнализации, которые включают в себя соответствующие приборы, а также аппараты управления ими (выключатели, кнопки).

Силовые цепи на принципиальных схемах обычно изображают толстыми линиями, все остальные — тонкими.

Принципиальными схемами пользуются как для изучения принципов работы электрической части подъемников, так и для их наладки, регулирования, контроля и ремонта.

Схемы соединений представляют собой рабочие чертежи, по которым ведется монтаж электрооборудования. Все аппараты и присоединенные к ним провода в этих схемах показывают в том положении, в котором они действительно устанавливаются на подъемнике.

Внутреннее устройство аппаратов на этих схемах не показывают, а изображают только зажимы для присоединения проводов.

В этих схемах указывают тип и сечение жил проводов и кабелей и их длину, а иногда и способ их прокладки..

Электрические машины, аппараты, приборы, их зажимы, а также соединяющие их провода имеют на схемах условные буквенные и буквенно-цифровые обозначения. Наиболее часто ветре чающиеся буквенные обозначения в схемах строительных подъемников приведены в табл. 5.
