УСТРОЙСТВО СТРОИТЕЛЬНЫХ ПОДЪЕМНИКОВ С ПОДВЕСНЫМИ НАПРАВЛЯЮЩИМИ

ГЛАВА IV

УСТРОЙСТВО СТРОИТЕЛЬНЫХ ПОДЪЕМНИКОВ С ПОДВЕСНЫМИ НАПРАВЛЯЮЩИМИ

§ 18. Классификация

Строительные подъемники с подвесными направляющими предназначены только для подъема грузов. Подвесные направляющие 6 (см. рис. 1,а) ограничивают поперечное раскачивание грузонесущего органа при его вертикальном перемещении и воспринимают поперечные нагрузки от ветра и смещения центра тяжести груза и грузонесущего . органа относительно оси грузового каната.

По конструкции направляющих различают подъемники с гибкими направляющими и с комбинированными. Гибкие (струнные) направляющие — наиболее распространены. Их чаще всего выполняют из канатов. Комбинированные направляющие состоят из гибких и жестких элементов. При таких направляющих грузонесущий орган не раскачивается. Кроме того, на комбинированных направляющих можно устанавливать клиновые или эксцентриковые ловители.

По способу подачи груза различают подъемники: не подающие груз внутрь здания (с грузовой платформой или саморазгружающимся ковшом); подающие груз в проем здания, но не опускающие его на перекрытие (с выдвижной платформой); подающие .груз внутрь здания и опускающие его на перекрытие (с выдвижным монорельсом).

В подъемниках с подвесными направляющими вследствие недостаточной жесткости направляющих грузонесущие органы имеют некоторые особенности.

Направляющие выполняют в виде одного или двух канатов, расположенных в одной плоскости, параллельной стене здания, или большего числа канатов, образующих пространственную систему. Если направляющие образуют пространственную систему, применяют грузонесущий орган в виде подвижной тележки с ,большей поперечной и продольной базой. Однако из-за конструктивной сложности и трудоемкости монтажа эти подъемники широкого распространения не получили. При наличии двух направляющих используют грузонесущий орган в виде клети или ковша с высокой точкой подвески и максимально близким расположением центра тяжести груза от вертикали, проходящей через точку подвеса. В этом случае, как, например, на подъемнике конструкции А. П. Колодея и Е. Т. Самодаева (рис. 48), направляющие 8 могут быть только гибкими. Размеры грузовой клети 6 при этом ограничивают.
Гибкие направляющие подвешивают на консольных балках или рамах 8 (см. рис. 1,а), которые устанавливают на крыше здания 10. На раме, загружаемой противовесом 9 или прикрепленной к перекрытию или какому-либо другому элементу здания, размещают блоки для запасовки каната и серьги для крепления его глухих концов. Эти рамы чаще изготовляют разборными, а в комплект подъемника иногда входит подъемное приспособление для доставки узлов рамы на крышу.

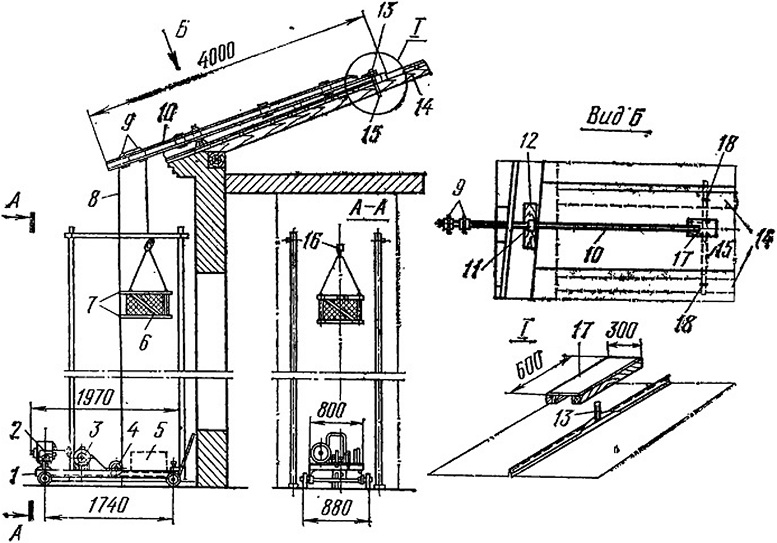

Рис. 48. Струнный подъемник конструкции Е. Т. Самодаева и А. П. Колодея:
1 — передвижная тележка, 2 — электродвигатель, 3 — червячный редуктор, 4 —- отводной блок, 5 — балласт, 6 —грузовая клеть, 7 — ролики, 8 — направляющая (струна), 9 — блоки, 10 — консоль, 11 — хомут, 12 — деревянная подушка, 13 — хвостовой болт, 14—стропила, 15 — поперечина, 16, 18 — скобы, 17 — накладка

В зависимости от конструкции рамы или консоли подъемники делятся на обеспечивающие и не обеспечивающие подачу материала на кровлю здания.

В подъемниках, которыми не подают материал на крышу, на рамах установлены балки с отводными блоками и серьгами на

уровне карниза. Поэтому при установке консолей применяют деревянные козлы или подставки, благодаря чему конец консоли, на котором находятся отводной блок и серьга, поднимается над крышей. Чтобы подать груз на кровлю, раму подъемника выполняют в виде пространственной конструкции, у которой балка с установленными на ней отводными блоками и серьгами расположена над крышей. В этом случае грузонесущий орган в крайнем верхнем положении поднимается выше кровли и это дает возможность разгрузить материалы на кровлю.

Механизмы подъема с подвесными направляющими аналогичны этим механизмам мачтовых и шахтных подъемников.

По способу натяжения направляющих различают подъемники с натяжением направляющих за счет веса поднимаемого груза и за счет натяжных устройств (талрепов, грузов). Во втором случае концы направляющих 6 (см. рис. 1) прикрепляют через натяжные устройства 1 к якорю — бетонным плитам, анкерам.

Основные параметры подъемников с подвесными направляющими приведены в табл. 3 приложения.

§ 19.

Струнные подъемники

В струнных подъемниках направляющие натягиваются за счет нагрузки от клети и поднимаемого груза. Из-за относительно небольшого натяжения направляющих подъемники используют для обслуживания ремонтных работ в зданиях высотой до 8 этажей.

Струнный подъемник конструкции Е. Т. Само-даева и А. П. Колодея (см. рис. 48) состоит из грузовой клети 6, передвижной тележки 1, на которой смонтирован подъемный механизм, отводного блока 4, консоли 10 с блоками 9 для подвески грузовой клети, подъемно-направляющего йаната (струны) 8, проходящего между роликами 7, которые прикреплены к грузовой клети, и балласта 5 в виде деревянного ящика с песком.

Грузовая клеть сварной конструкции изготовлена из угловой и полосовой стали. Между стойками клети натянута металлическая сетка, а для жесткости установлены раскосы. К двум раскосам с одной стороны клети приварены щеки, на которых смонтированы две пары роликов 7, свободно насаженных на горизонтальных осях и охватывающих подъемно-направляющий канат 8. Гру-зовая клеть подвешена к подъемному канату на четырех растяжках при помощи скобы 16. Подъемный канат свободным концом прикрепляется к скобе 16, направляется вверх, огибает два блока 9, проходит между двумя парами роликов 7 и через нижний отводной блок 4 направляется на барабан лебедки. Таким образом, направляющий канат 8 натягивается под действием веса поднимаемого груза и клети.

Консоль 10 конструкции А. П. Колодея выполнена из двух швеллеров, скрепленных по длине планками. На одном конце консоли есть подпятник в виде плоского языка с отверстием, в которое вставляют при монтаже болт 13 для крепления консоли к стропи-лам 14 здания. На другом конце консоли, свисающем с крыши, установлены два блока 9, через которые запасовывается грузовой канат 8. Длина консоли 4 м.

Подъемный механизм состоит из лебедки с червячным редуктором 3, барабаном и электродвигателем 2.

Лебедка подъемника СП не имеет тормоза, так как на ней установлен самотормозящий червячный редуктор с передаточным отношением 1:34. К ведущему валу редуктора через эластичную муфту присоединен вал электродвигателя, а. к ведомому — жестко присоединен барабан грузового каната.

Подъемник СП не нужно крепить к стене здания настенными опорами, он легко монтируется и демонтируется. К недостаткам подъемника относится то, что у него нет ловителей; подъемник не обеспечивает подачу материала в проем здания, что снижает безопасность работ; на нем неудобно поднимать длинномерные материалы. Чтобы поднять такие материалы, приходится грузовую клеть заменять крюком. При этом поднимаемый элемент придерживают веревкой, чтобы он не раскачивался.
