3.  НАИМЕНОВАНИЕ УЗЛОВ

 (261K-0008-0R)

3-1  Конструкция

 (341K-0008-0R)

3-1-1  Устройства, входящие в систему ACS

 (393K-0009-0R)

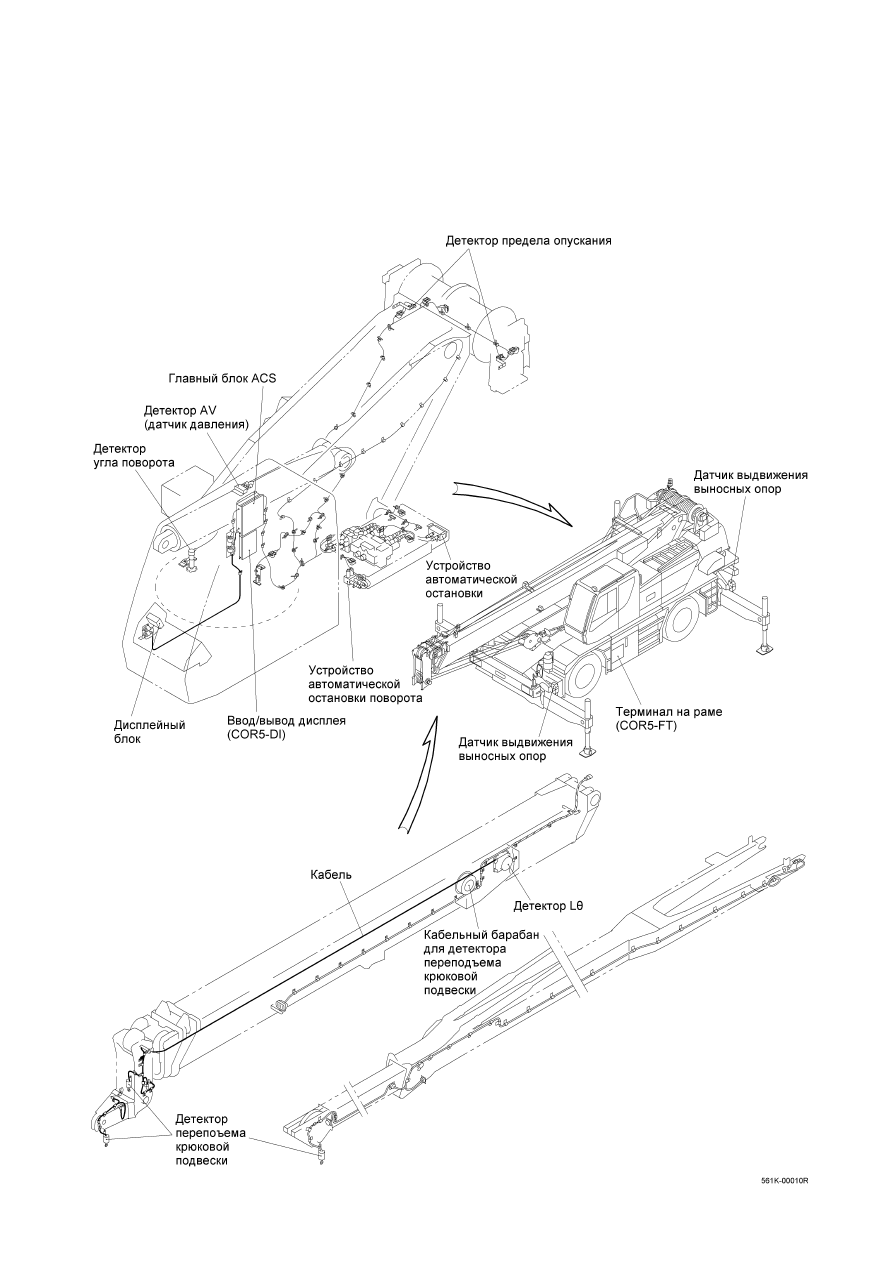

Система ACS состоит из указанных на рисунке устройств.

- 11 -

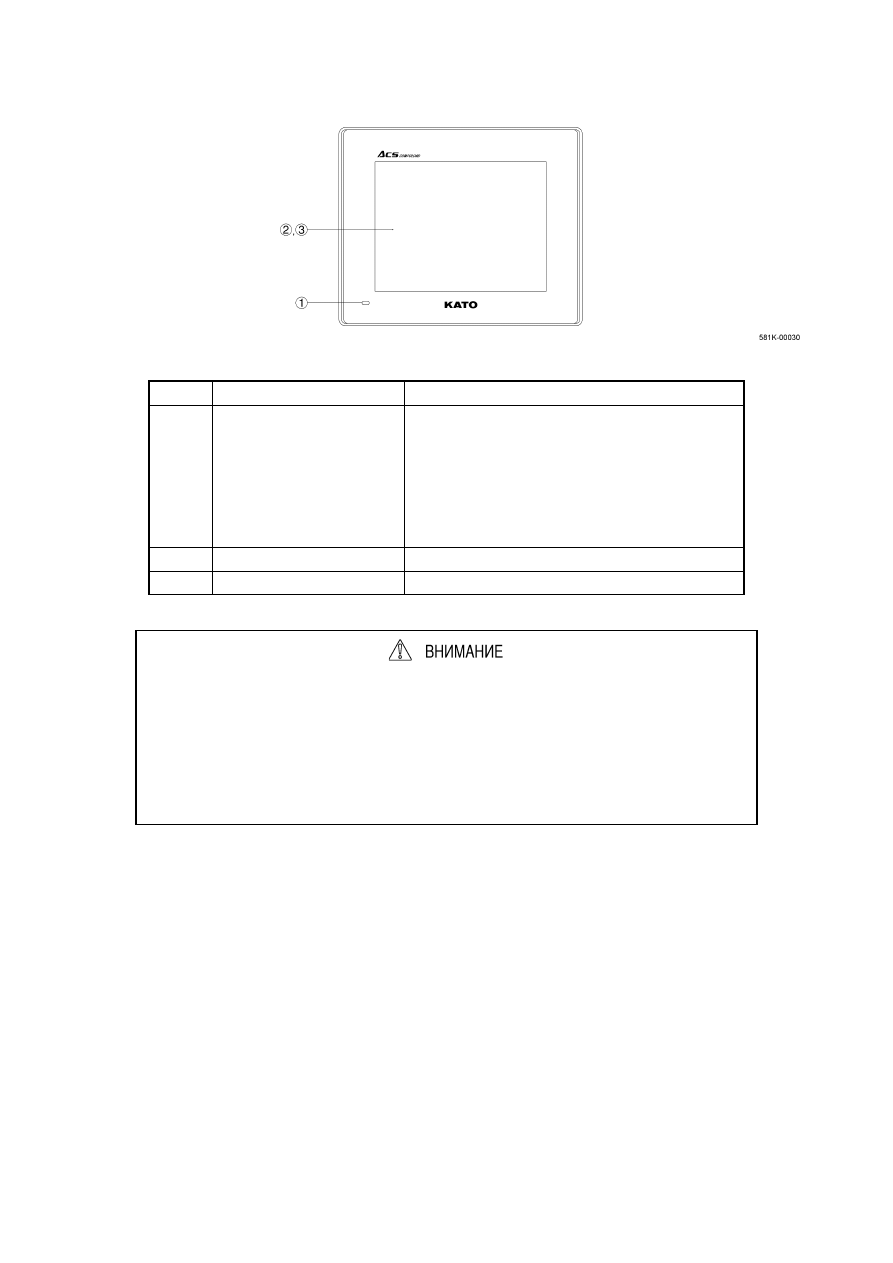

3-1-2  Наименования элементов дисплейного блока

 (511K -0003-0R)

№

Наименование

Описание

①

Светодиод по питанию

Постоянное горение зеленым светом: нормальное
питание
Постоянное горение красным цветом: режим
сохранения экрана
Мигание красным и зеленым светом: перегорание
подсветки
Выключение: нет питания

②

Дисплейная панель

Показание экранов

③

Сенсорная панель

Управление сенсорными кнопками

(511K-0004-0R)

Если  светодиод  по  питанию  на  дисплейном  блоке  не  горит,  это  означает,  что  блок  не
обеспечен питанием.
Если  светодиод  по  питание  постоянно  горит  красным  светом,  это  означает,  что  блок
обеспечен питанием, но подсветка не включена.
Если светодиод по питание постоянно горит зеленым светом, это означает, что
прибор обеспечен питанием и подсветка включена.

(511K-0007-0R)

- 12 -

4.  ПРАВИЛА ПОЛЬЗОВАНИЯ СИСТЕМОЙ ACS

 (321K-0012-0R)

Если  для  состояния  стрелы  выбрана  установка  гуська,  функции  предупреждения  и
автоматической остановки не срабатывают даже при переподъеме крюковой подвески, что
представляет опасность.
В режиме установки гуська можно выполнять операцию по установке или укладке гуська.
По  завершении  установки  или  укладки  гуська  следует  сразу  задать  нужное  состояние
стрелы.

(511K-0048-1R)

Убеждаются, что показанная на экране модель
крана соответствует действительно
эксплуатируемому крану.
В случае несоответствия следует прекратить
работу и немедленно обратиться к
авторизированному дилеру фирмы Като Воркс
Ко., Лтд.

(511K-0046-0R)

Если  светодиод  по  питанию  на  дисплейном  блоке  не  горит,  это  означает,  что  блок  не
обеспечен питанием.
Если  светодиод  по  питание  постоянно  горит  красным  светом,  это  означает,  что  блок
обеспечен питанием, но подсветка не включена.
Если светодиод по питание постоянно горит зеленым светом, это означает, что
блок обеспечен питанием и подсветка включена.

(511K-0007-0R)

Кран автоматически останавливается при появлении на дисплее «экрана задания рабочего
состояния», «экрана проверки предельных положений», «экрана меню проверки», «экрана
настройки  часов»  или  «экрана  отображения  пиктограмм  по  автоматической  остановке  и
предупреждению».

(511K-0047-0R)

Рисунки  экранов  и  порядки  в  настоящей  инструкции  приведены  в  качестве  примеров  и
могут  не  совпадать  с  действительностью  в  зависимости  от  состояния  крана  или  других
факторов.

(511K-0062-0R)

- 13 -

4-1  Питание для системы ACS и индикация при запуске

 (611K-0008-0R)

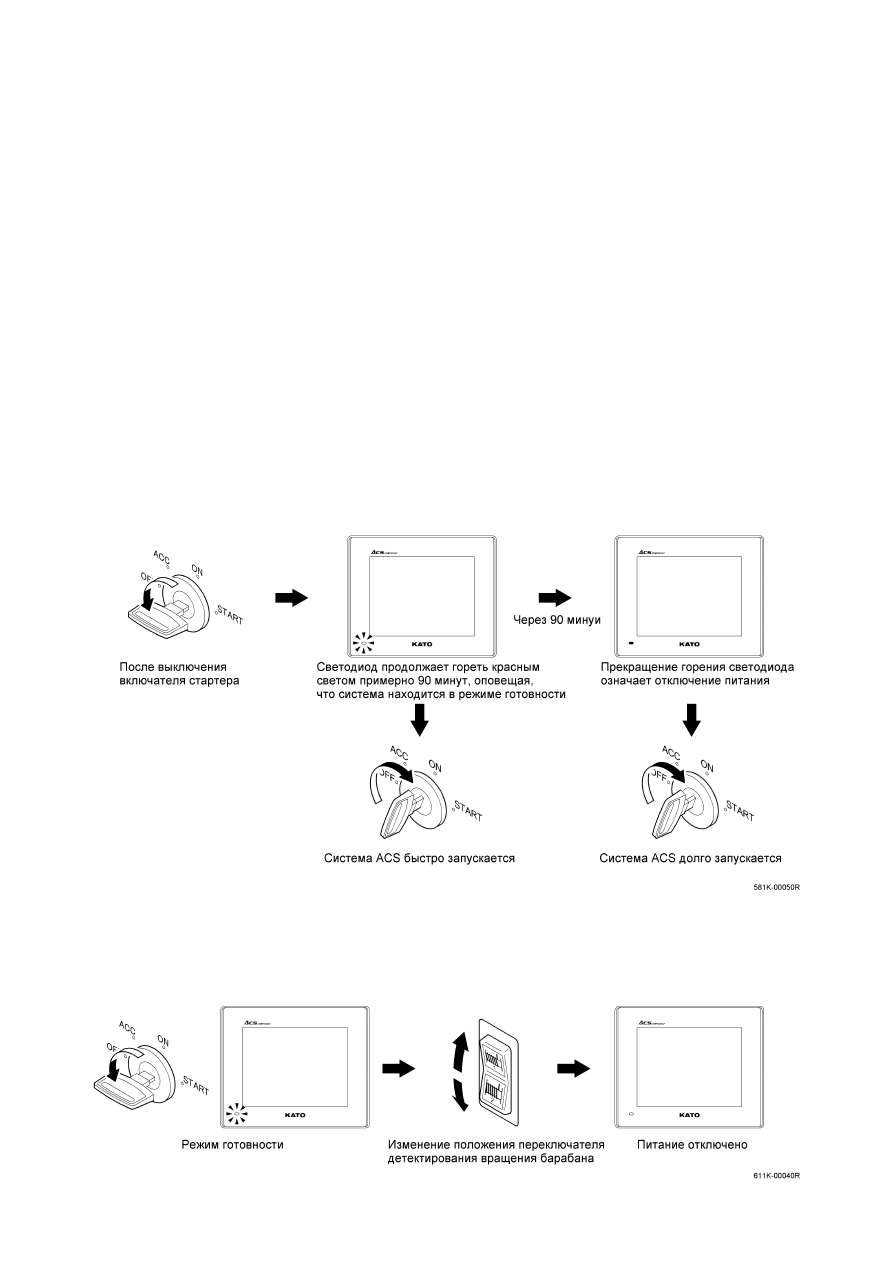

В некоторых случаях система ACS остается обеспеченной питанием даже при нахождении включателя стартера
в выключенном положении. Это позволяет запустить систему ACS быстрее при переводе включателя стартера в
положение  Вкл.  Так,  система ACS остается  в  режиме  готовности  и  питание  остается  включенным  в  течение
около 90 минут после перевода включателя стартера в положение Выкл.
В случае включения включателя стартера после полного отключения питания на запуск системы ACS уходит
более 10 секунд.

 (1) Проверка статуса питания


 О  том,  включено  или  отключено  питание  системы ACS, можно  узнать  по  индикатору  «светодиод  по

питанию» на дисплейном блоке.

 •

Если включатель стартера находится в положении Выкл. и светодиод не горит, то питание системы ACS
отключено.

 •

Если включатель стартера находится в положении Выкл. и светодиод горит красным светом, то система
ACS находится в режиме готовности.

 •

Если  включатель  стартера  находится  в  положении  Выкл.,  подсветка  не  включается  даже  при
прикосновении к дисплею.

 (2) Отключение резервного питания


 Если  нет  необходимости  сохранить  режим  готовности  в  течение 90 минут  после  перевода  включателя

стартера  в  положение  Выкл.,  можно  принудительно  отключить  питание  путем  изменения  положения
переключателя детектирования вращения барабана.
