Автоматический ограничитель грузоподъёмности MS-200 для крана SR-300LS - часть 2
- 2 -
(8) Следует правильно задавать «состояние выносных опор».
Вставив стопорные пальцы, определяют ширину выдвижения каждой из выносных опор.
Проверяют соответствие изображения конфигурации выносных опор на ACS положениям стопорных
пальцев, а также соответствие цветных меток (правая сторона: зеленая, левая сторона: красная) левой/
правой конфигурации выносных опор на дисплее ACS.
Задание неправильного рабочего состояния крана сопровождается риском повреждения
или опрокидывания крана. После вставления стопорных пальцев в выносные опоры для
определения ширины опорного контура и проверки соответствия изображения на ACS
фактическому состоянию выносных опор задают нужное «состояние стрелы» правильно.
(611A-0062-0R)
(9) При манипуляции органами управления выносными опорами ранее заданное в ACS рабочее состояние
крана отменяется. При изменении состояния выносных опор следует задать новое рабочее состояние крана
в ACS. Крановые работы возможны только после завершения задания нового рабочего состояния в ACS.
(10) На «экране задания рабочего состояния» задают в ACS «состояние стрелы», соответствующее выполняемой
работе.
Следует задать в ACS «состояние стрелы» правильно. При задании неправильного
состояния может быть установлена для крана слишком большая предельная
грузоподъемность, что может повлечь за собой повреждение или опрокидывание крана.
Или наоборот, предельная грузоподъемность крана может быть установлена слишком
низко, что ограничивает эффективность крана и снижает экономичность работы.
(511A-0064-0R)
(11) Перед началом работы убеждаются, что ключ выключателя аварийной остановки ACS вынут. Убеждаются
также, что аварийный выключатель ограничителя высоты подъема крюковой подвески находится в
положении «работа» (Откл.).
(12) Поворот платформы должен осуществляться с таким расчетом, чтобы зацепили груз в зоне меньшей
грузоподъемности (в зоне меньше выдвинутой выносной опоры) и развернули стрелу в зону большей
грузоподъемности. Если ACS дает речевой сигнал «Опасно» и функция автоматической остановки крана
срабатывает при непрерывном звучании звонка «Пинг-понг-панг-понг», следует немедленно прекратить
работу и принять экстренные меры, такие как подъем и втягивание стрелы, опускание поднятого груза на

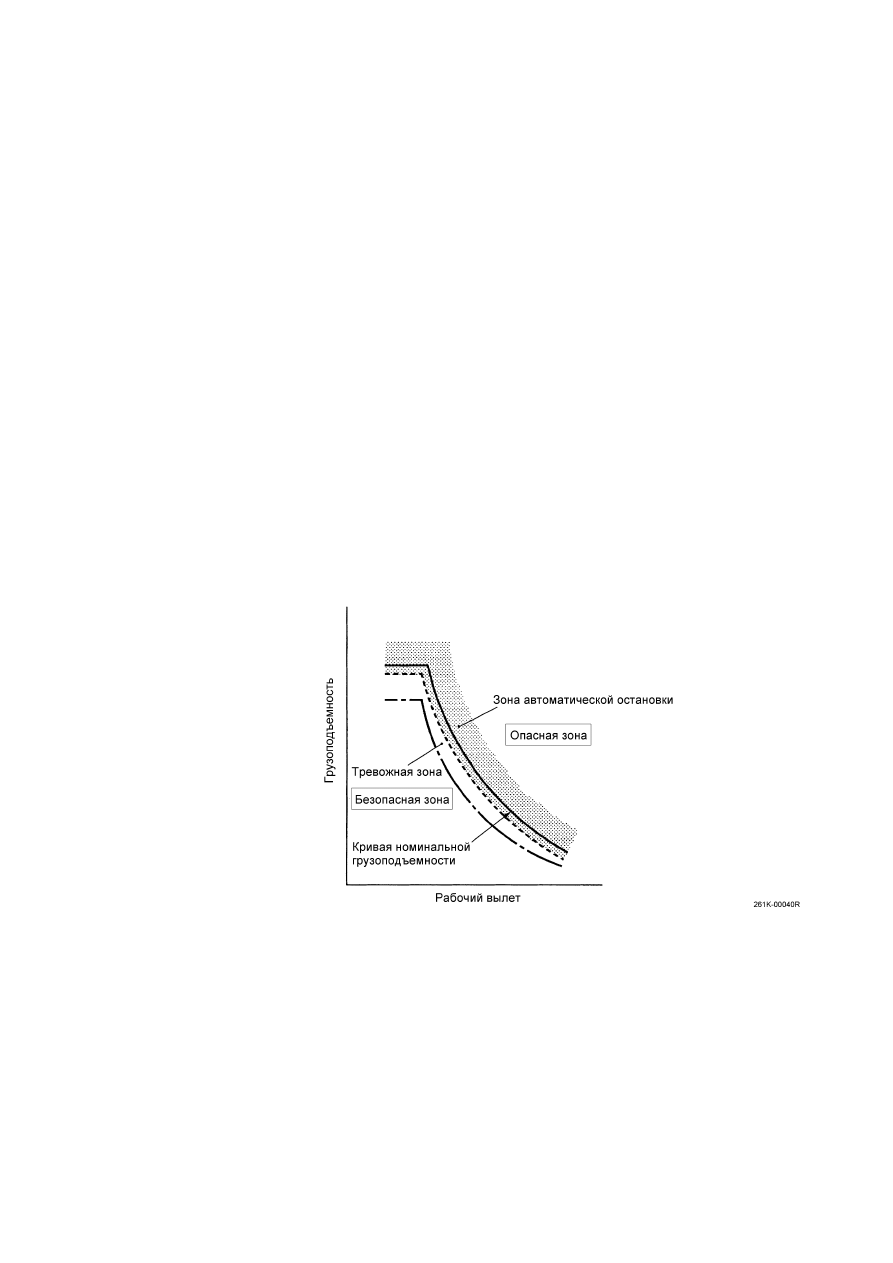

землю, следя за гистограммой показания степени безопасности на дисплее. Работу можно возобновлять,
когда столбец гистограммы возвращается в зеленую зону.
Величины номинальной грузоподъемности значительно отличаются в разных рабочих
зонах (зонах поворота) в зависимости от степени выдвижения выносных опор. Так, при
повороте платформы из зону большей грузоподъемности в зону меньшей, всю операцию
следует выполнить, не превышая меньшую грузоподъемность.
(881A-0066-0R)
(13) В случае, если во время крановой работы или предпусковой проверки на дисплее появляется код ошибки
или предупредительное сообщение, или возникает проблема с передачей сигналов между ходовой частью и
крановой установкой или с самой схемой передачи сигналов, то необходимо немедленно прекратить работу
и обратиться к авторизированному дилеру фирмы Като Воркс Ко., Лтд. за советами.
