Автоматический ограничитель грузоподъёмности MS-200 для крана SR-300LS - часть 5

- 14 -

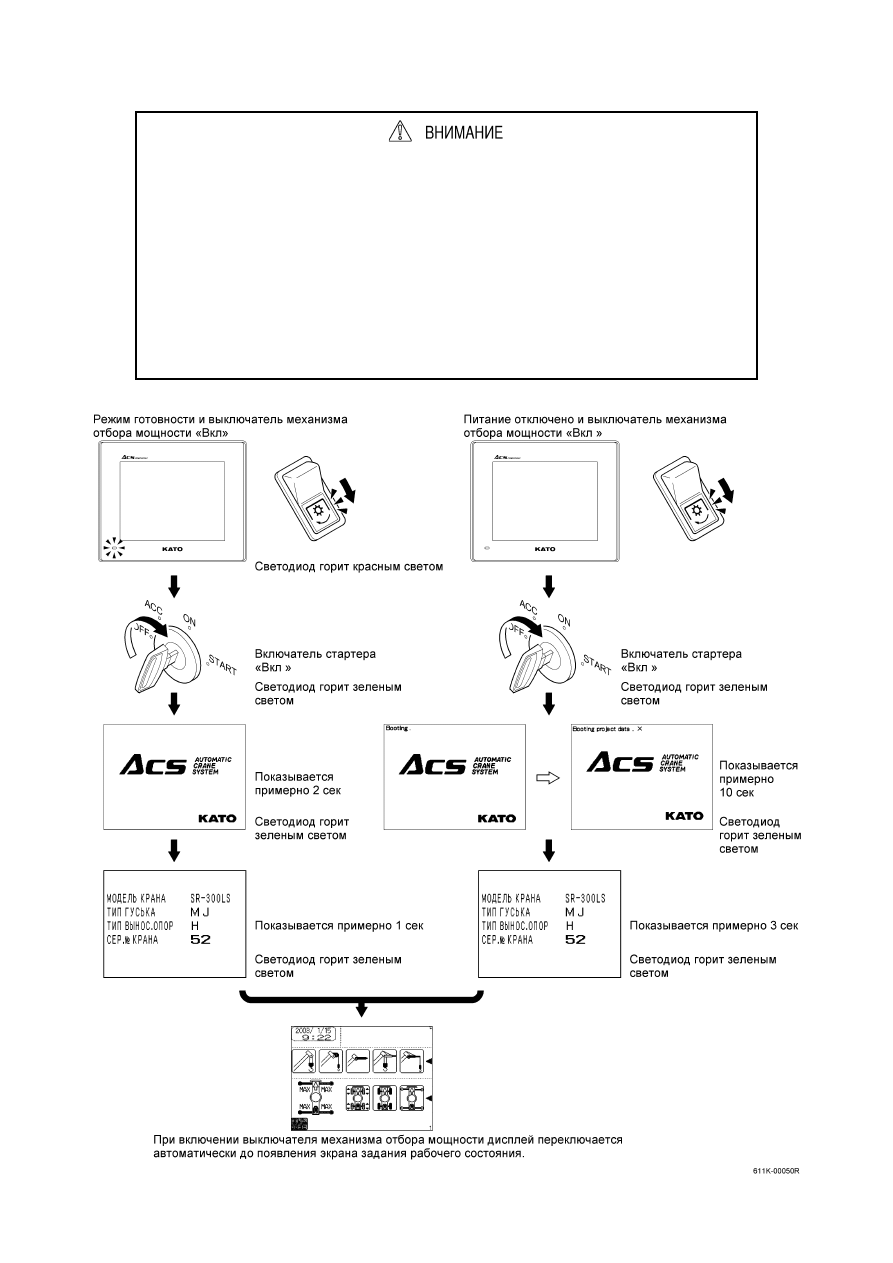

 (3) Статус дисплея при переводе включателя стартера в положение Вкл.

•  Когда  выключатель  механизма  отбора  мощности  находится  в  положение  Выкл.,

подсветка не включена, т.е. на дисплее ничего не отражается.

•  При переводе выключателя механизма отбора мощности в положение появляется «экран

задания рабочего состояния».

•  Разные  экраны  появляются  в  зависимости  от  статуса  системы  (находится  в  режиме

готовности  или  питание  полностью  отключено)  и  положения  выключателя  механизма
отбора мощности (Вкл. или Выкл.).

  Кроме того, разный экран отображается при включении питания из состояния полного

отключения питания.

(511K-0063-0R)

- 15 -

4-2  Описание каждого экрана и кнопок для переключения экранов

(511K-0050-0R)

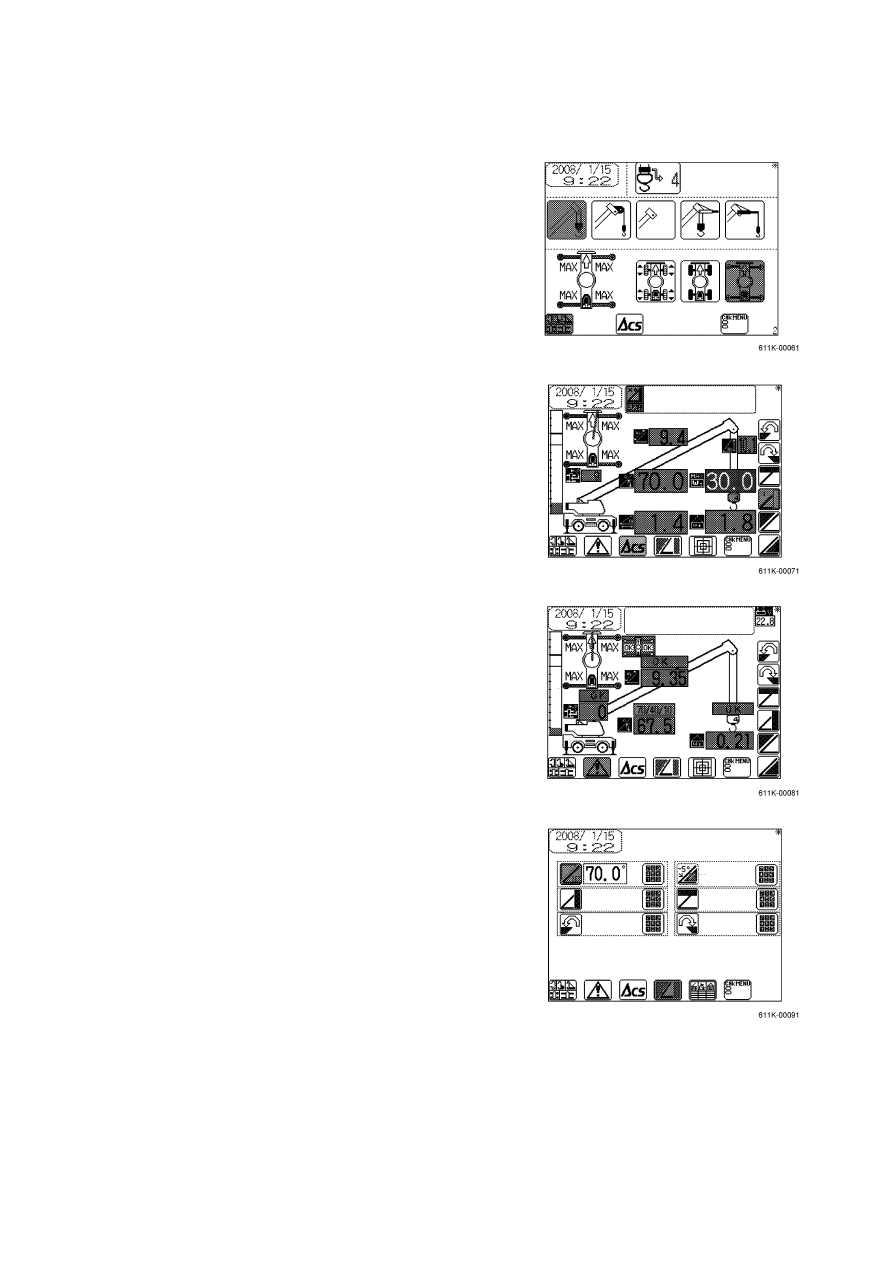

 (1) Описание каждого экрана
 1)

Экран задания рабочего состояния



 Данный экран применяется для задания рабочего состояния

крана.



 Когда  на  дисплее  отображается  данный  экран,  невозможно

выполнять  крановые  операции,  т.к.  срабатывает  функция
автоматической остановки.

 2)

Экран ACS



 Данный экран применяется для эксплуатации крана.



 На  нем  показываются  различные  параметры,  включая

состояние  стрелы,  номинальную  грузоподъемность,
коэффициент  безопасности.  На  этом  экране  можно
установить предельные положения.

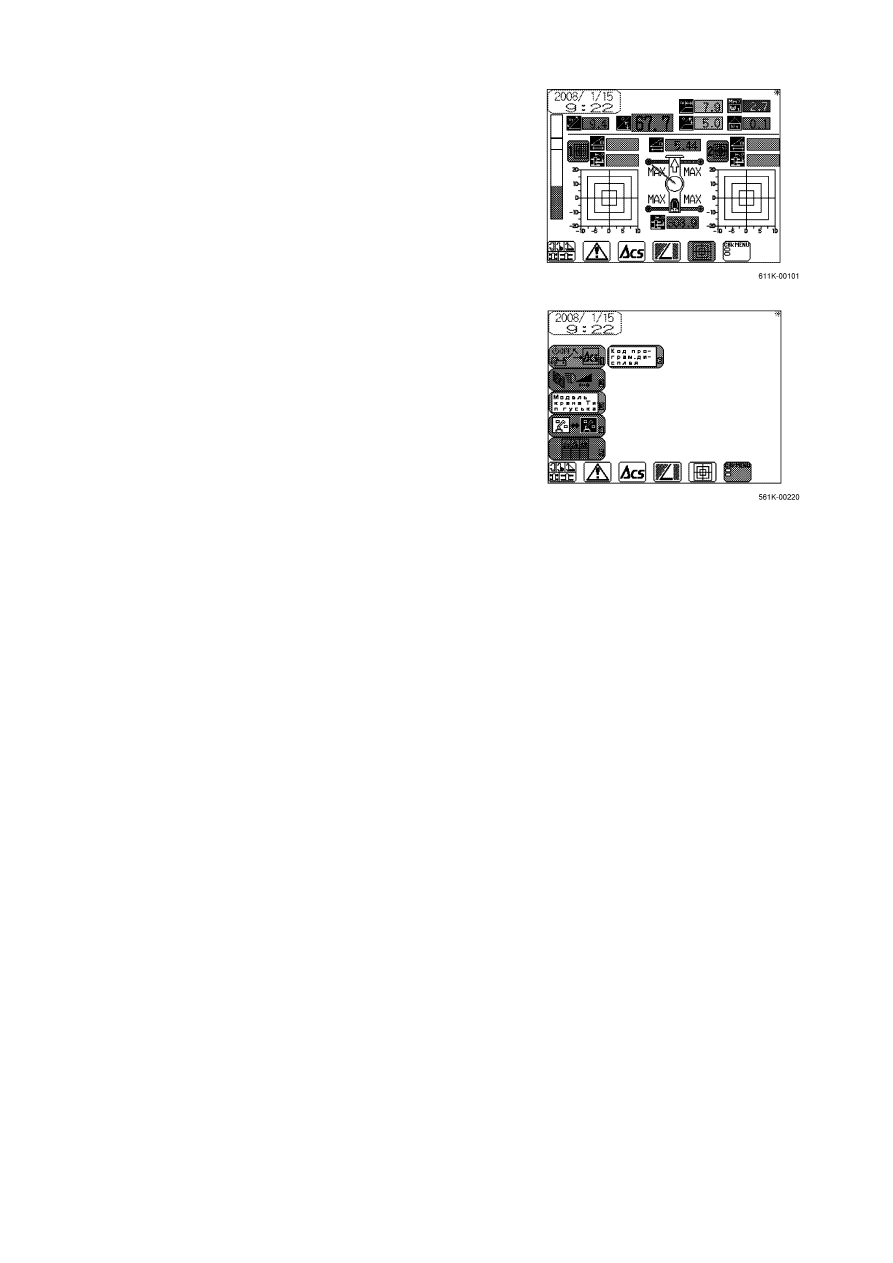

 3)

Экран предпусковой проверки ACS



 Данный  экран  применяется  для  проверки  нормального

функционирования ACS.



 Если все в порядке, показывается сообщение «ОК».

 4)

Экран проверки предельных положений



 На данном экране можно вводить предельные положения в

виде цифровых значений.



 Когда  на  дисплее  отображается  данный  экран,  невозможно

выполнять  крановые  операции,  т.к.  срабатывает  функция
автоматической остановки.

- 16 -

 5)

Экран установки/отмены целевых точек



 Данный экран применяется для установки и подтверждения

целевых точек.



 Крановые операции возможны.

 6)

Экран меню проверки



 Данный  экран  применяется  для  проверки  резервного

питания,  установок  дисплея,  модели  крана  и  других
параметров.



 Когда  на  дисплее  отображается  данный  экран,  невозможно

выполнять  крановые  операции,  т.к.  срабатывает  функция
автоматической остановки.

- 17 -

 (2) Переключение экранов


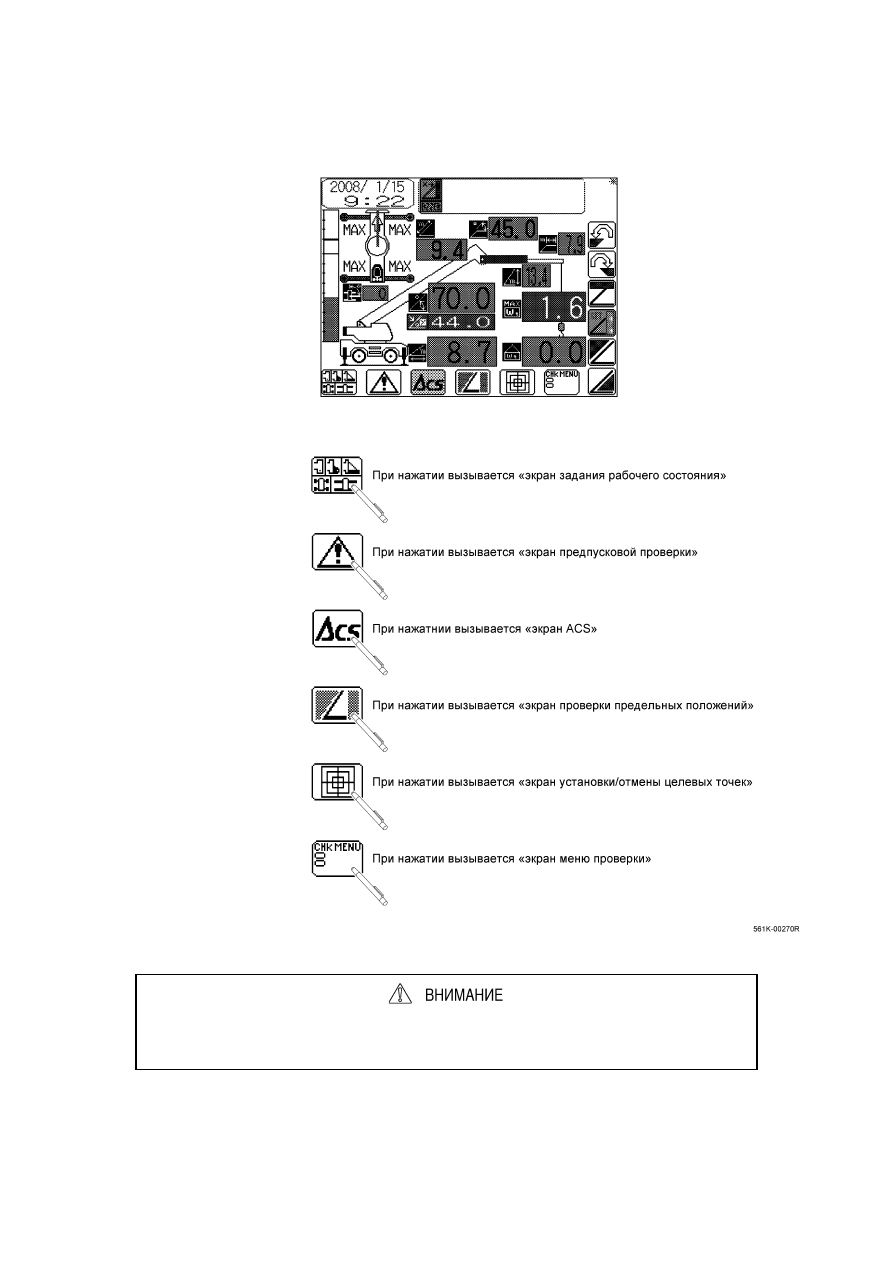

 Вызов нужного экрана осуществляется путем нажатия одной из сенсорных кнопок, расположенных внизу

экрана.

Переключение  экранов  может  требовать  определенного  времени.  Если  экран  не
переключается через несколько секунд, нажмите кнопку еще раз.

(511K-0064-0R)
