Автоматический ограничитель грузоподъёмности MS-200 для крана SR-300LS - часть 6

- 18 -

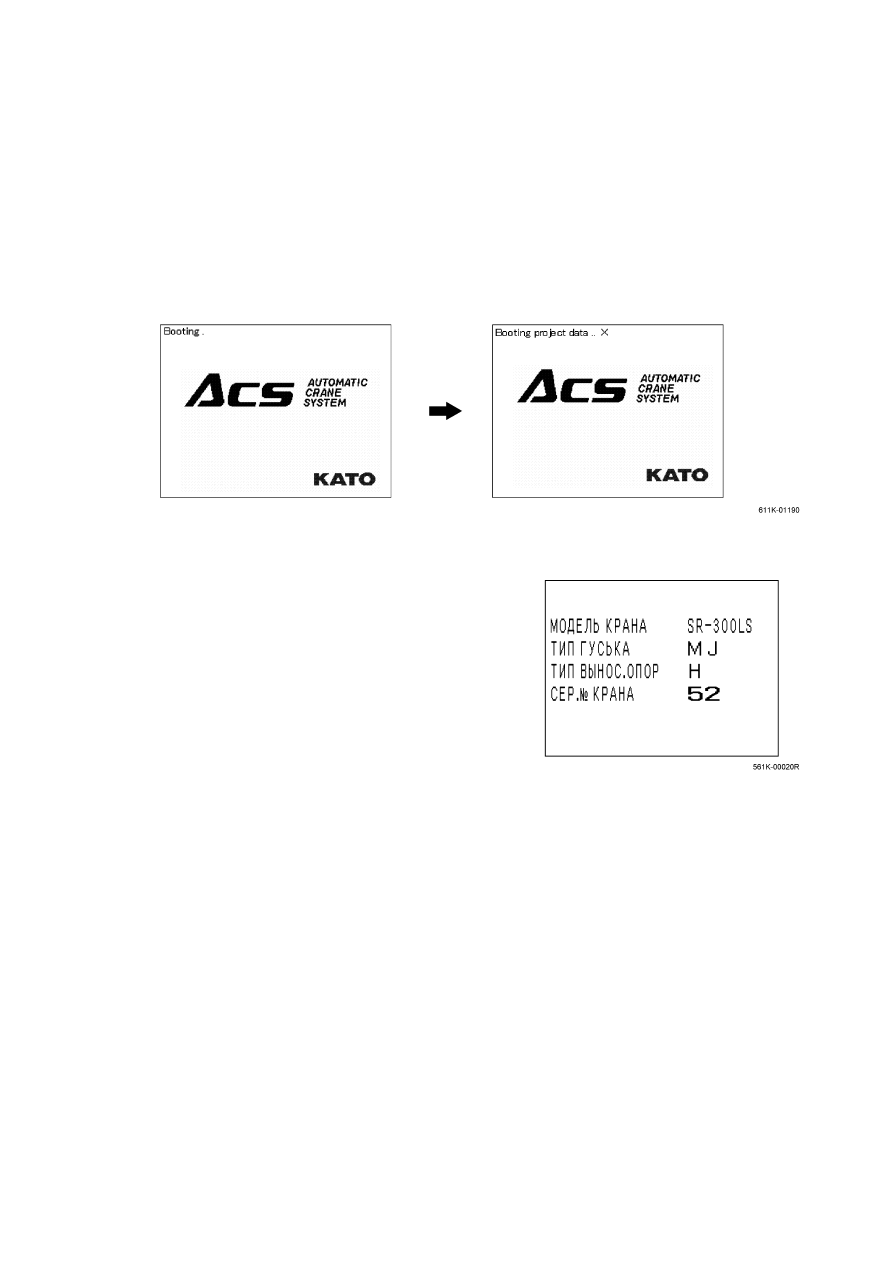

 (3) Индикация при запуске


 Содержание  индикации  при  запуске  изменяется  следующим  образом  без  воздействия  со  стороны

машиниста.

 1)

Экран ACS КАТО



 В  верхнем  левом  углу  «экрана ACS» KATO в  начале  появляется  сообщение «Booting», затем «Booting

project data.. Х» с вращающейся буквой Х.



 Пока  на  дисплее  показывается  данный  экран,  идет  инициализация  установок,  необходимая  для

нормального действия программы.



 Данный процесс занимает примерно 10 сек.

 2)

Экран проверки модели крана



 Когда  появляется  экран  для  проверки  модели  крана,

убеждаются  в  совпадении  указанной  модели  крана  с
действительной.

- 19 -

4-2-1  Экран задания рабочего состояния

 (611K-0009-0R)

•  При  появлении  «экрана  задания  рабочего  состояния»  крановая  работа  автоматически

останавливается.  Перед  тем  как  начать  крановую  работу  следует  задать  рабочее
положение.

•  Из  кнопок  переключения  экранов  только  кнопки  для  вызова  «экрана ACS» и  «экрана

меню проверки» показываются на «экране  задания  рабочего состояния».  В отдельных
случаях, однако, может появляться только кнопка для вызова экрана «выбора рабочего
состояния».

•  Если  «экран  задания  рабочего  состояния»  вызван  путем  включения  выключателя

механизма отбора мощности, переключение экранов останавливается при отображении
«экрана задания рабочего состояния».

•  Когда  установлен  гусек,  следует  задать  длину  гуська  и  угол  смещения  гуська,

соответствующие фактическому положению гуська.

(561K-0007-0R)

- 20 -

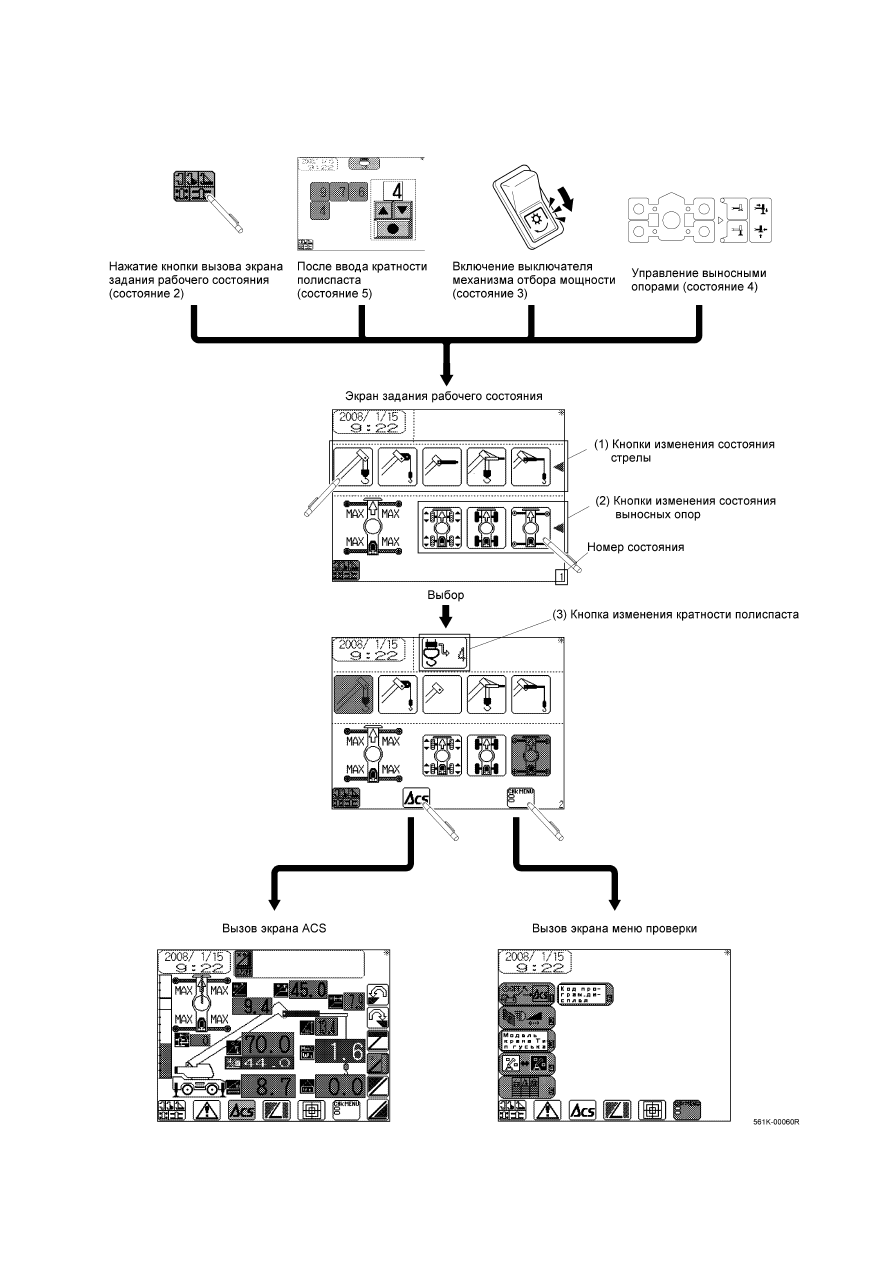

Экран задания рабочего состояния появляется в следующих случаях.
Для выбора или изменения рабочего состояния нажимают соответствующую кнопку на экране пальцем.

- 21 -

 (1) Кнопки изменения состояния стрелы

При выборе установки гуська невозможно выполнять крановую работу.

(611K-0011-0R)
