ГКИНП-02-190-85 РУКОВОДСТВО ПО ФОТОГРАФИЧЕСКИМ РАБОТАМ - часть 4

контактно-копировальные аппараты

Характеристики

МКП-1

(СССР)

КПУ-1 (СССР) КПЦ-2 (СССР)

ккп

(СССР)

КП-10

(СССР)

УКПЛМ

(СССР)

ПКА

(СССР)

УКП-у

(СССР)

Маскопринт

(ФРГ)

накаливания накаливания накаливания

накаливания

лампа

Потребляемая
мощность, кВт

0,2

0,08

0,6

0,4

0,75

2,5

0,3

1,0

Габаритные размеры,
мм

570

×750×670 910×840×1360 870×590×1045

500

×550×735 1200×1000×25

Масса, кг

160

120

100

Контактно-копировальные аппараты

Характеристики

УКП-2ФО

(СССР)

ЭЛКОП Б (ГДР) экп-80 (СССР) 2РКС-70 (СССР) ФКР-115 (СССР)

СКА-3 (СССР)

Формат

или

наибольшая

ширина

копируемого
материала, мм

530

460

×460

420

700

×800

1150

×1400

1000

Максимальная
скорость копирования

6 м/мин

4 - 8 коп/ч

30 - 300 м/ч

Разрешающая
способность, лин/мм

100

Выравнивание
светочувствительного
и

копируемого

материала

Вакуумн.
система

Вакуумн. система Вакуумн. система

Источник освещения

ЗЛТ

ЭЛТ

Лампы
накаливания

Установка типа
2РКС-6

Ртутно-кварцевая

лампа

РКС-2,5 мощностью 1,8 и 2,5
кВт

Потребляемая
мощность, кВт

1,2

0,8

0,4

1,1

1,5

4,5

Габаритные размеры,
мм

850

×1020×1200 650×1080×1200 1400×800×1200 1400×1065×1075 2030×1405×1050

1585

×1015×1490

Масса, кг

280

230

315

430

450

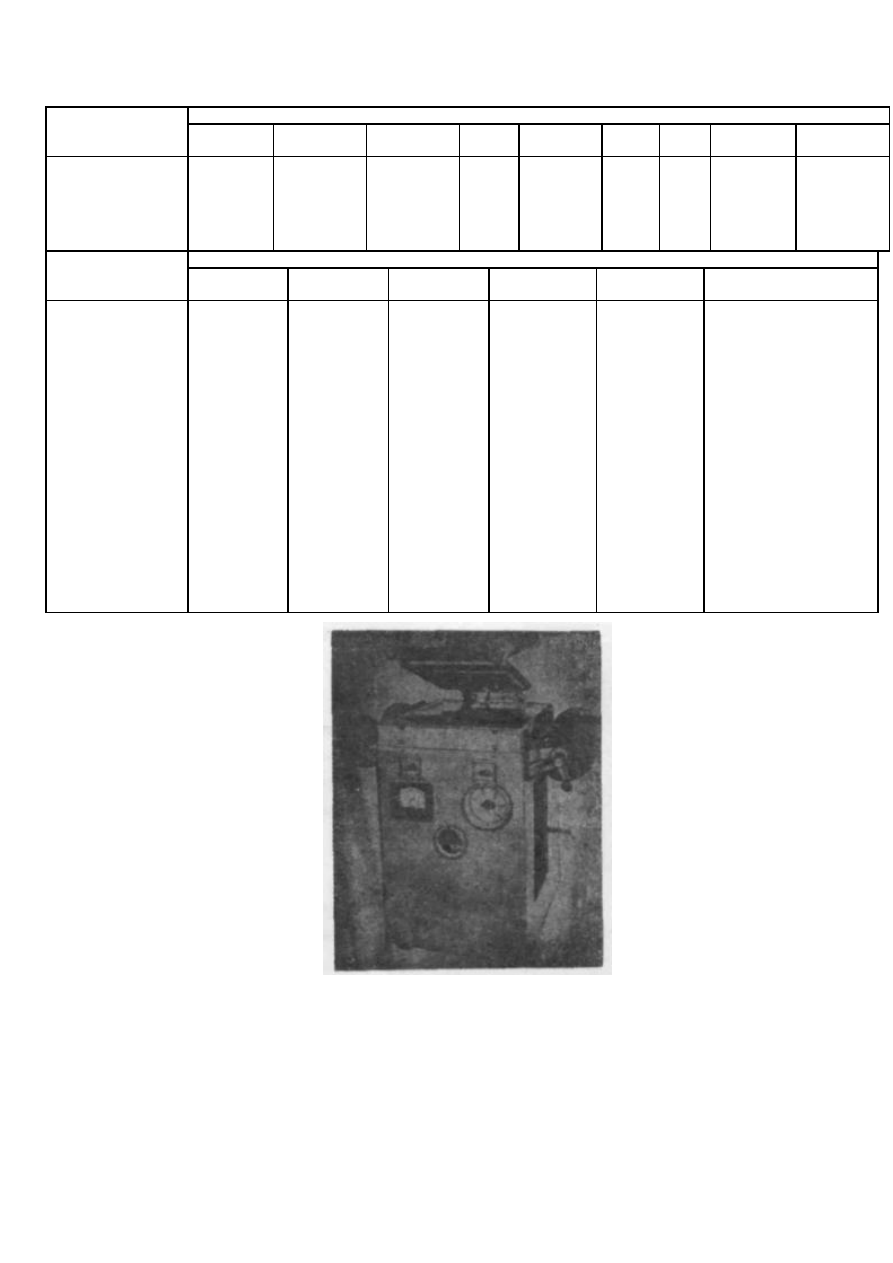

Рис. 10

3 . 3 . 3 . У н и в е р с а л ь н ы й к о п и р о в а л ь н ы й п р и б о р К П У - 1

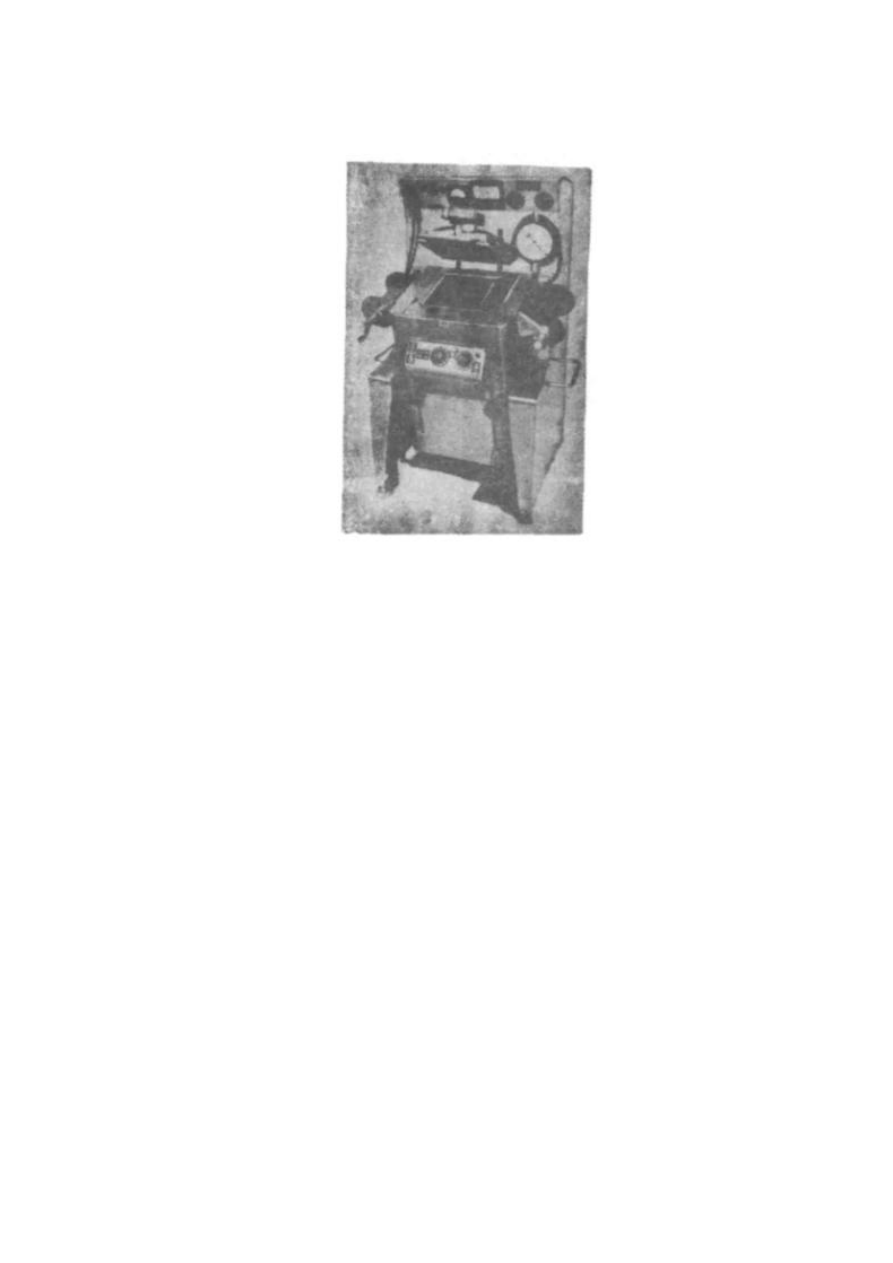

КПУ-1 (рис. 11) с автоматическим регулированием экспозиции предназначен для изготовления с

аэронегативов диапозитивов на фотопластинках. Принципиальная схема устройства осветительной
части прибора та же, что и в МКП-1.

Выравнивание аэронегатива и фотопластинки в плоскость осуществляется вакуумной системой.

Крышка прибора закрывается при помощи ножной педали и имеет вакуумную подушку. В момент

прижатия крышки к зеркальному стеклу включается вакуумный насос и затем лампа. По окончании
экспозиции автоматически выключается лампа и открывается крышка.

Рис. 11

3 . 3 . 4 . К о н т а к т н о - к о п и р о в а л ь н ы й п р и б о р К П Ц - 2

КПЦ-2 предназначен для изготовления с цветных и спектрозональных рулонных аэрофильмов

копий на цветной и спектрозональной фотобумаге.

Прибор обеспечивает автоматическую отработку заданной выдержки с ошибкой не более 20 % с

аэронегативов, имеющих интегральную оптическую плотность в диапазоне 0,5 - 1,7.

3 . 3 . 5 . К о н т а к т н о - к о п и р о в а л ь н ы й п р и б о р К К П

ККП предназначен для изготовления цветных синтезированных снимков и фотоотпечатков с

отдельных цветных, спектрозональных и черно-белых аэронегативов форматом до 400

×400 мм и

рулонных  шириной 190, 320, 420 мм  и  длиной  до 60 м.  Максимальная  освещенность  экрана
составляет 20 лк.  Режим  отработки  экспозиции  автоматический  и  ручной.  В  комплект  ККП  входит
стол  с  нижним  освещением,  перфоратор  размером 480

×480 мм, предназначенный для совмещения

контуров изображения промежуточных зональных увеличенных черно-белых позитивов и негативов
и пробивания четырех перфораций на технологическом поле.

3 . 3 . 6 . К о п и р о в а л ь н ы й п р и б о р К П - 1 0

КП-10 предназначен для изготовления черно-белых отпечатков на фотобумаге, фотопленке или

фотопластинках размером до 500

×500 мм. Выравнивание оригиналов - прижимной подушкой.

Источники освещения - лампы накаливания.

3 . 3 . 7 . У н и в е р с а л ь н ы й к о п и р о в а л ь н ы й п р и б о р У К П Л м

УКПЛм предназначен для изготовления черно-белых копий с аэрофильмов шириной 190, 320 мм и

длиной 60 - 120 м на рулонной фотобумаге.

Разрешающая способность прибора не менее 30 лин/мм по полю кадра 30

×30 см. Прибор работает

от сети напряжением 220 В.

3 . 3 . 8 . П р е ц и з и о н н ы й к о н т а к т н ы й а в т о м а т П К А

ПКА предназначен для изготовления черно-белых и цветных копий с оригинальных

аэрокосмофильмов шириной 70 мм и длиной до 300 м, полученных на многозональной фотокамере
МКФ-6. Прибор работает от сети напряжением 380 В.

3 . 3 . 9 . У н и в е р с а л ь н ы й к о п и р о в а л ь н ы й п р и б о р У К П - 4

УКП-4 предназначен для изготовления черно-белых копий на рулонной фотобумаге с

аэрокосмофильмов шириной 80, 190 мм и длиной до 120 м.

3 . 3 . 1 0 . К о н т а к т н о - к о п и р о в а л ь н а я р а м а М а с к о п р и н т

Маскопринт предназначена для изготовления цветных отпечатков с цветных и спектрозональных

негативов размером до 500

×600 мм. Разрешающая способность цветных отпечатков составляет 30 -

40 лин/мм, черно-белых - 80 лин/мм. Источник света - галогенная лампа. Копировальная рама имеет 8
цветных и нейтрально-серых светофильтров. Синтез цвета осуществляется аддитивным способом.

3 . 3 . 1 1 . У н и в е р с а л ь н ы й к о п и р о в а л ь н ы й п р и б о р У К П - 2 Ф О

УКП-2ФО предназначен для изготовления черно-белых копий на фотобумаге с аэрокосмофильмов

шириной 190, 320, 530 мм, длиной до 120 м.

Максимальный размер копии 500

×500 мм. Диапазон выдержек от 0,5 до 60 с.

3 . 3 . 1 2 . Э л е к т р о н н ы й к о п и р о в а л ь н ы й п р и б о р Э Л К О П Б

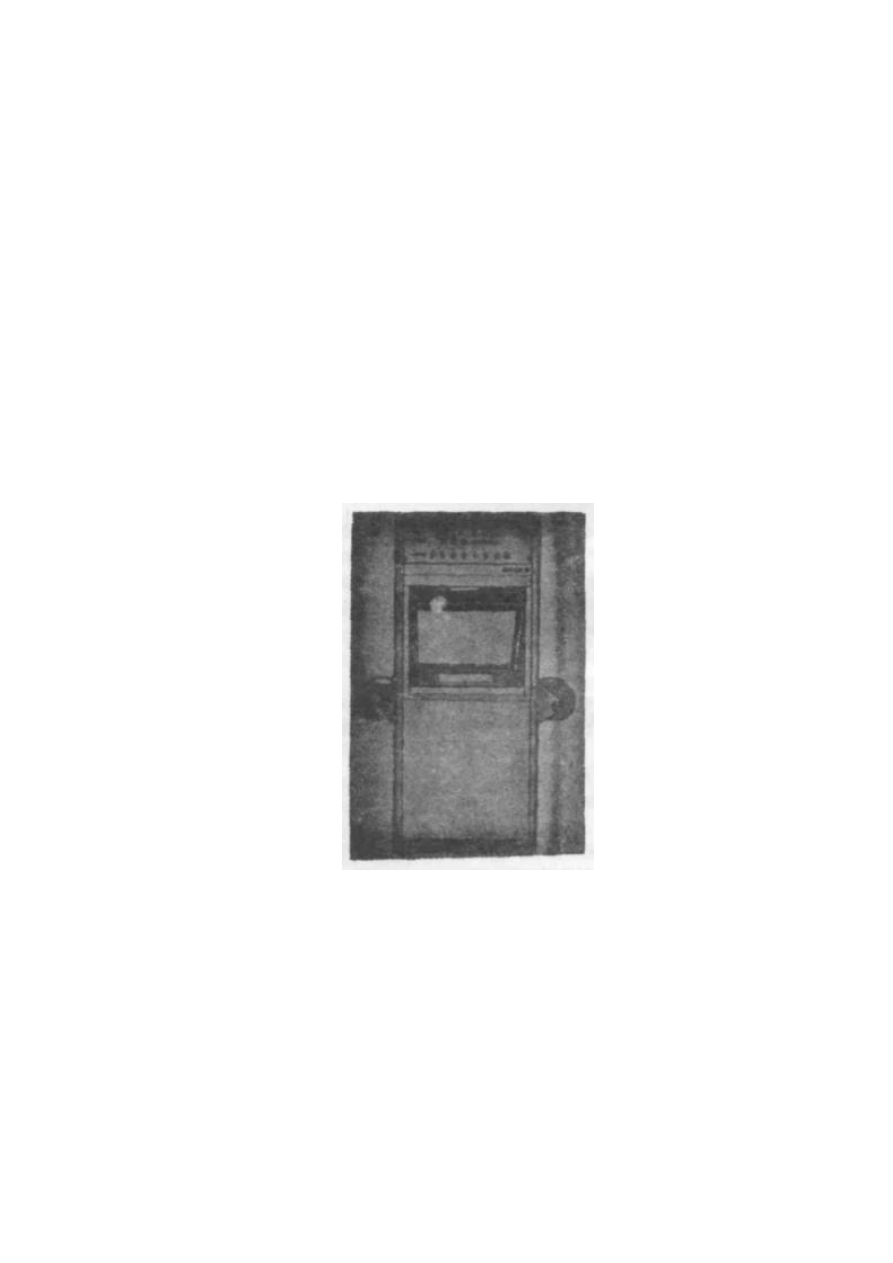

ЭЛКОП Б (рис. 12) предназначен для изготовления выравненных или увеличенных по контрасту

контактных отпечатков с черно-белых негативов. Возможно копирование без изменения контраста
изображения. Источником света служит электронно-лучевая трубка, изображение с которой
проецируется в плоскость кадровой рамки объективами Биометар 2,8/120 или Тессар 4,5/165.

Рис. 12

Выравнивание материалов осуществляется вакуумной системой. Экспозиция регулируется

автоматически с помощью 12-ти ступенчатого переключателя. Диаметр светового пятна в плоскости
негатива может изменяться от 2 до 14 мм. В качестве фотоматериала можно применять
фотопластинки, рулонную и флатовую фотобумагу.

3 . 3 . 1 3 . Э л е к т р о н н ы й к о п и р о в а л ь н ы й п р и б о р Э К П - 8 0

ЭКП-80 предназначен для изготовления выравненных или увеличенных по контрасту контактных

отпечатков с черно-белых аэрофильмов шириной 320, 420 мм и длиной до 60 м. Максимальный
размер копии 300

×400 мм. Диапазон выдержек 1 + 120 с; погрешность ± 15 %.

3 . 3 . 1 4 . С т а н о к к о н т а к т н о - к о п и р о в а л ь н ы й 2 Р К С - 7 0

2РКС-70 предназначен для контактного копирования черно-белых штриховых, полутоновых,

растровых негативов и диапозитивов на фототехнические пленки.

2РКС-70 - станок с нижним расположением источников света и вакуумной системой

выравнивания материалов.

Он оборудован пятью различными по характеру осветителями, в том числе двумя точечными,

имеющими небольшие размеры тела накала. В процессе копирования количество световой энергии
дозируется автоматически. Станок может работать в автоматическом, полуавтоматическом и ручном
режимах.

3 . 3 . 1 5 . А в т о м а т и з и р о в а н н а я к о п и р о в а л ь н а я р а м а Ф К Р - 1 1 5

ФКР-115 предназначена для контактного копирования монтажей негативов или диапозитивов на

формные пластины и может быть использована также для копирования на бессеребряные
светочувствительные материалы.

При зарядке рама устанавливается в горизонтальное положение, верхняя ее часть со стеклом

поднимается,  открывая  доступ  к  резиново-тканевому  коврику.  Операции  укладывания  на  коврик
светочувствительной  формной  пластины,  негативов  или  диапозитивов,  установки  времени
экспонирования, включения рамы и вынимания пластины негативов и диапозитивов осуществляются
вручную.  Все  остальные  операции - выдержка,  отключение  осветителей,  возвращение  рамы  в
горизонтальное положение, отключение вакуумной системы, поднимание стекла и подача звукового
сигнала об окончании копирования - автоматические.

Процесс копирования на ФКР-115 рассчитан на применение боковых светильников, в качестве

которых могут быть использованы установки типа 2РКС-6, РСК-6 с ксеноновыми
(люминесцентными) лампами, установка РСК-4 с дуговыми фонарями, а также другие осветители с
высотой центра ~ 865 мм.

3 . 3 . 1 6 . С в е т о к о п и р о в а л ь н ы й а п п а р а т С К А - 3

СКА-3 предназначен для изготовления светокопий на диазотипных бумагах и диазокальках с

оригиналов, изготовленных на кальке, восковке или мягких прозрачных пластиках.

Аппарат состоит из каркаса, в котором вращаются металлические валики, с натянутым на них

прорезиненным  полотном.  Вращаясь,  полотно  вместе  с  оригиналом  и  бумагой  плотно  прилегает  к
цилиндрической  стеклянной  поверхности.  Скорость  движения  полотна  может  регулироваться  для
получения нужной экспозиции. Охлаждение стекла от нагрева его источниками света производится
вентилятором.  Проявление  экспонированной  диазобумаги  парами  аммиака  осуществляется  в
проявочном  узле  аппарата.  Удаление  паров  аммиака  из  проявочного  узла  производится  вытяжной
вентиляцией.  Ввиду  недостаточной  герметичности  проявочного  узла  проявление  в  СКА-3  следует
применять только при срочных работах. В остальных случаях проявление целесообразно проводить в
отдельном  помещении  с  вытяжной  вентиляцией  в  специальном  цилиндре,  в  котором  можно
проявлять сразу несколько экспонированных рулонов диазобумаги, неплотно смотанных для доступа
паров аммиака внутрь.

3.4. Аппаратура для микрофильмирования

3.4.1.

Комплекс

аппаратуры

для

микрофильмирования

топографо-геодезических

картографических материалов включает микрофильмирующий аппарат, контактно-копировальный
аппарат, проявочную машину или прибор, читальный аппарат, аппарат для изготовления
увеличенных копий, устройство для хранения и поиска микрофильмов и контрольно-измерительные
приборы.

3.4.2. Для изготовления микрофильмов текстовых и графических документов, не требующих

высоких метрических свойств, применяют микрофильмирующие аппараты типа Докуматор ДА-5
фирмы К. Цейсс (ГДР), предназначенные для фотографирования рукописных материалов, книг,
журналов, чертежей и других документов на 35 мм неперфорированной фотопленке.

Для фотографирования аэронегативов на ДА-5 применяют специальную осветительную установку

УДО отечественного производства. Вместе с тем, наиболее перспективным носителем информации
является микрофиша форматом 105

×148 мм, на применение которой переходят все страны.

Для ее изготовления может применяться комплект приборов системы Пентакта, ГДР.
Для высокоточного микрофильмирования издательских оригиналов карт применяют комплект

приборов единой системы микрофильмирования для картографических целей ЕСМК производства
ГДР.
