ГКИНП-02-190-85 РУКОВОДСТВО ПО ФОТОГРАФИЧЕСКИМ РАБОТАМ - часть 5

Основные характеристики микрофильмирующей аппаратуры даны в табл. 4.

М и к р о ф и л ь м и р у ю щ и й   а п п а р а т   Д о к у м а т о р   Д А - 5

Докуматор  ДА-5 (рис. 13) представляет  собой  вертикальный  микрофильмирующий  аппарат  для

фотографирования на 35 мм фотопленку оригиналов размером до 841

×1189 мм.

Съемочная камера установлена на  вертикальной металлической станине  и перемещается  вверх  и

вниз  при  помощи  электромотора.  Фокусировка  на  резкость  при  передвижении  сохраняется
автоматически. На камеру устанавливается спаренная кассета на 50 м пленки. После съемки каждого
кадра пленка перематывается автоматически.

Время экспонирования устанавливается вручную или с помощью экспозиционного автомата.

Таблица 4

Микрофильмирующие аппараты

Характеристики

Докуматор ДА-5

(ГДР)

Пентакта А-200

(ГДР)

АКМ-44 (МСР-

44-1) (СССР)

РМ-70 (ГДР)

Объектив

Докумар 8/38  Пентакта 8/85, для

заголовка;  Докумар
5,6/47 для оригинала

-

К. Цейсс 5,6/150

Максимальный

формат

оригинала, мм

841

×1189

841x1189

841

×1189 на

пленку 70 мм

610

×860

Ширина,  формат  пленки,
мм

35 неперф.

105

×148

35, 70 неперф.

105

×148

32

×45;

32

×45;

64

×91

22,5

×32;

22,5

×32;

16

×22,5;

11,25

×16;

8

×11,25;

Размер кадра, мм

15,5

×22,5

5,63

×8

32

×45

64

×90 (два кадра)

Масштабы уменьшения  от 1:6,6 до 1:26,4

1:14,8; 7:21; 1:29,7  1:10; 1:14; 14,5;

1:20; 1:30

1:3,7; 1:7,4; 1:10,5

Выравнивание  оригинала
в плоскость

Прижимным

стеклом

Прижимным стеклом

Вакуумной

системой

Вакуумной

системой

Габаритные размеры, мм  1275

×2200×2245

3200

×1550×2450  1500×750×2550 2900×2300×1710

Масса, кг

400

-

470

600

Потребляемая  мощность,
кВт

0,7

-

0,7

2,5



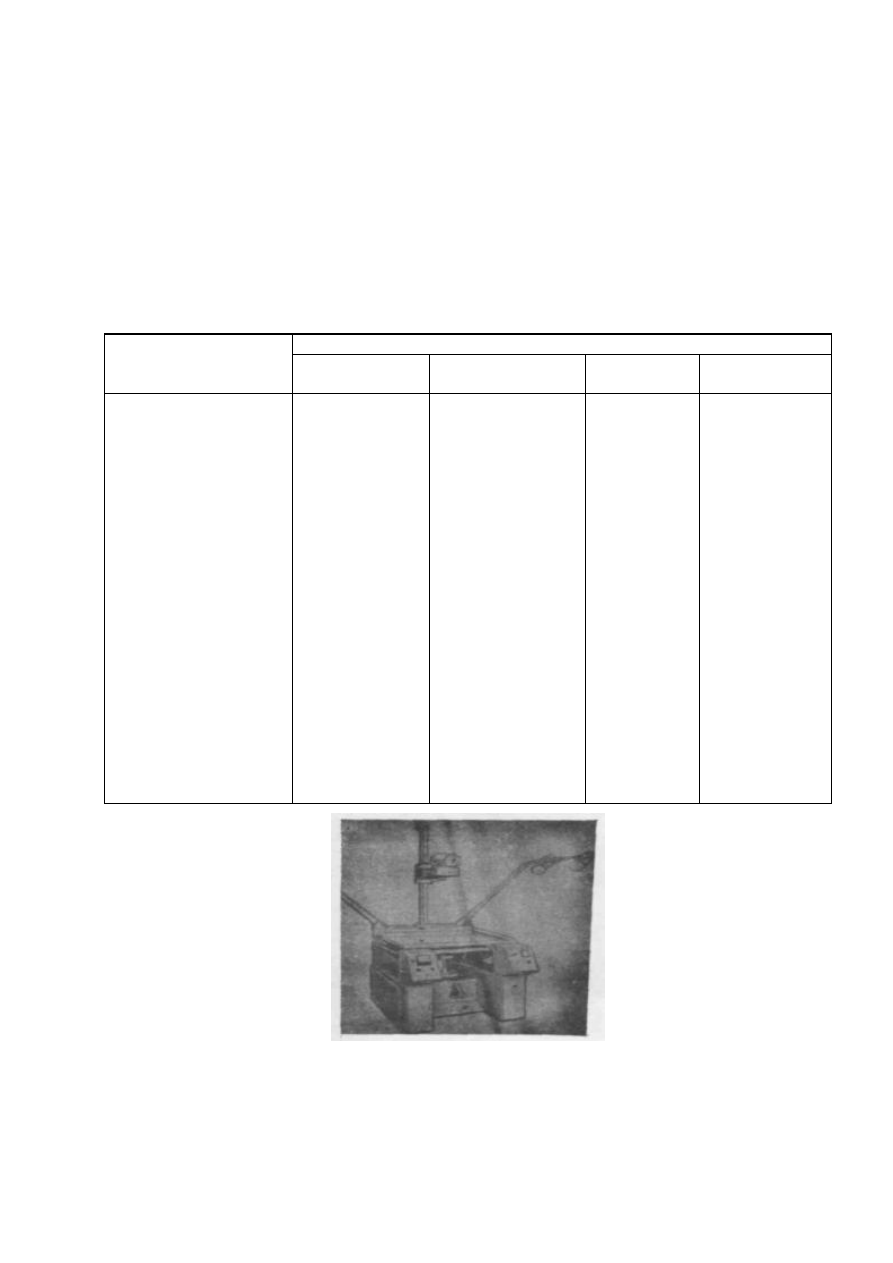

Рис. 13

Освещение  оригиналов  производится  шестью  светильниками  с  лампами 100 Вт.  Центровка

оригиналов  производится  по  шкале,  имеющейся  на  съемном  экране  стола.  Управление  операциями
установки масштаба съемки, выдержки и др. осуществляется с двух пультов управления.

Для  фотографирования  аэронегативов  на  место  стола  устанавливается  осветительная  установка

УДО, центр экрана которой совмещается с оптической осью объектива Докуматора с точностью ± 1
мм.

3 . 4 . 3 .   М и к р о ф и л ь м и р у ю щ а я   у с т а н о в к а   П е н т а к т а   А   2 0 0

Пентакта А 200 (рис. 14) предназначена для микрофильмирования крупноформатных чертежей и

текстовых материалов.

На колонне прибора установлена передвижная камера с оптической системой. Электронные блоки

расположены  внутри  стола,  под  экраном.  Оригиналы  могут  экспонироваться  в  проходящем,
отраженном и смешанном свете. Регулировка яркости освещения осуществляется вручную.

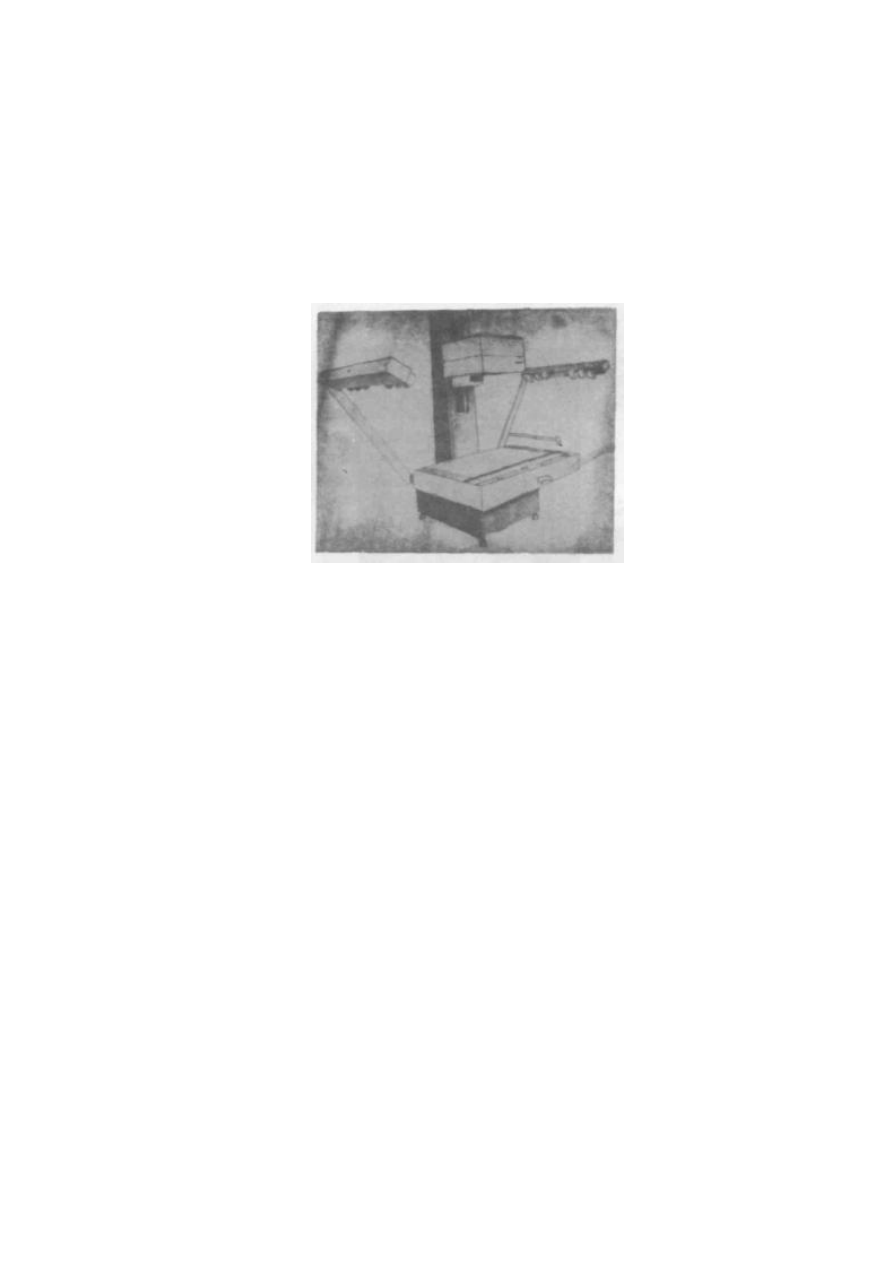

Рис. 14

Камера  автоматически  перемещается  в  нужное  положение  при  нажатии  на  пульте  управления

кнопки одного из трех фиксированных форматов. Предусмотрена съемка заголовка  в масштабе 1:1,
для чего на передней панели камеры имеется щель для ввода заголовочных карточек. Камера имеет
ротационный затвор, обеспечивающий постоянную выдержку 0,7 с.

Источники  освещения - лампы  накаливания  и  люминесцентные  лампы  для  фотографирования  в

отраженном и проходящем свете соответственно.

3 . 4 . 4 .   М и к р о ф и л ь м и р у ю щ и й   а п п а р а т   А К М - 4 4   ( М С Р - 4 4 - 1 )

АКМ-44 (МСР-44-1)  предназначен  для  фотографирования  с  уменьшением  чертежно-

конструкторской  документации  и  является  аппаратом  статической  съемки  с  автоматической
установкой  резкости  изображения  и  дозированием  количества  освещения.  Производительность 60
кадров/ч. Аппарат работает от сети напряжением 220 В, частотой 50 Гц.

3 . 4 . 5 .   М и к р о ф и л ь м и р у ю щ а я   у с т а н о в к а   -   у в е л и ч и т е л ь   Р М   7 0

РМ 70 (рис. 15) предназначена для высокоточного микрофильмирования издательских оригиналов

карт  на  прозрачных  и  непрозрачных  основах  на  флатовую  фотопленку  размером 105

×148  мм.

Аппарат  имеет  приставку  для  увеличения  микрофиш,  устанавливаемую  вместо  съемочной  камеры.
Подача  фотопленки  из  кассеты  емкостью  в 25 штук,  включение  вакуумного  выравнивающего
устройства,  выдержка  и  смена  пленки  осуществляются  автоматически.  Работа  установки
осуществляется по программе, задаваемой на пульте управления. Совместно с оригиналом на пленку
фотографируется 15-ти  значный  код.  При  любом  масштабе  уменьшения  оригиналов  РМ 70
обеспечивает получение с микрофиш увеличенных до натуры копий с точностью ± 0,2 мм.



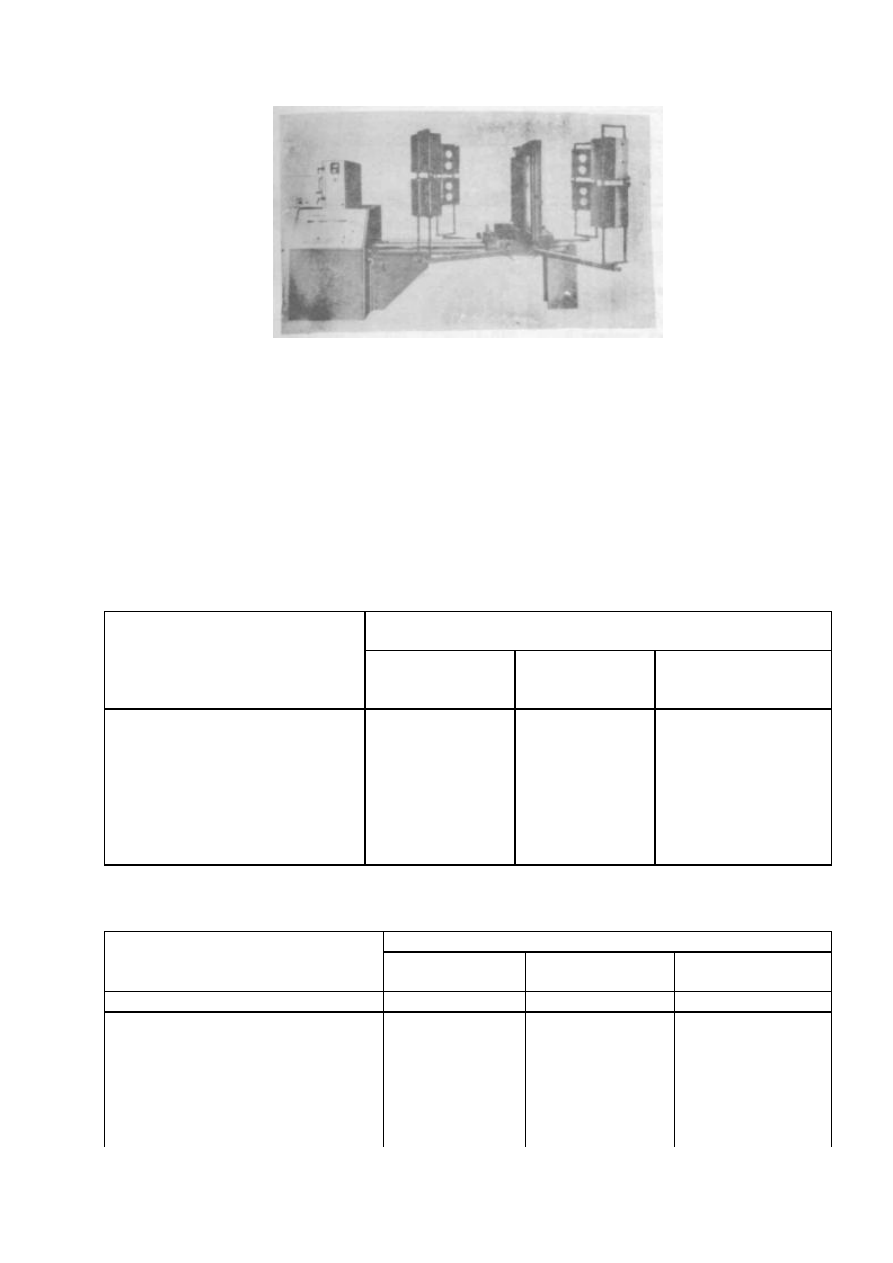

Рис. 15

3.4.6. Основные технические характеристики контактно-копировальной и проявочной аппаратуры,

читальных и читально-копировальных аппаратов приведены в табл. 5, 6 и 7.

3.4.7.  Для  получения  увеличенных  копий  с 35 мм  рулонных  микрофильмов  используют  аппарат

Докуматор  ДР2 (рис. 16), который  представляет  собой  вертикальный  увеличитель,  камера  которого
расположена  на  подвижной  каретке,  передвигаемой  электродвигателем  вверх  и  вниз  по
направляющей.  Увеличитель  оснащен  объективом  с  фокусным  расстоянием 38 мм  и  постоянной
диафрагмой 1:6,5. При перемещении каретки по направляющей резкость изображения автоматически
сохраняется.  Пленка  в  кадровом  окне  проектора  выравнивается  прижимом  ее  рамкой  к  стеклу;  при
перемещении кадра рамка поднимается магнитом, пропуская следующий кадр.

Таблица 5

Контактно-копировальные аппараты

Контактно-копировальные аппараты динамического

копирования

Характеристики

Докуматор ДК

(ГДР)

Пентакта К-100

(ГДР)

Пентакта ДД-1

(диазодубликатор)

(ГДР)

Тип пленки

Галогеносеребр.

Галогеносеребр.

Диазопленка

Ширина (формат) пленки, мм

16; 35

105

×148

105

×148

Производительность

м/мин;

микрофиш/час

1,2

200

200 - 300

Напряжение питания, В

220

220

220

Потребляемая мощность, кВт

0,6

0,3

0,6

Габаритные размеры, мм

380

×430×400

450

×290×730

480

×530×400

Масса, кг

25

42

40

Таблица 6

Проявочные машины и устройства

Проявочные машины, устройства

Характеристики

Докуматор ДЕ

16/70

Пентакта Е-100

1-УП (СССР)

4

2

3

4

Тип

Перематывающий  С

роликовым

трактом

Со

спиральными

катушками

Ширина (формат) пленки, мм

16, 35, 70

105

×148

16, 35, 70

Длина пленки, м

1,5 - 50

-

до 30

Техническая производительность м/ч

6 - 60

44 микрофиш

-

Количество баков

5 отдельных баков

4

3 отдельных бака

Автоматическое

регулирование

Нет

Есть

Нет

Проявочные машины, устройства

Характеристики

Докуматор ДЕ

16/70

Пентакта Е-100

1-УП (СССР)

4

2

3

4

температуры
Объем раствора в баках, л

4,0

3,2

12

Потребляемая мощность, кВт

0,65

1,5

-

Прояв. 500

×500×200

Габаритные размеры, мм

-

420

×950×100

Перем. 633

×250×400

Проявочного - 4,13

Масса, кг

20

40

Перемоточного - 8,51



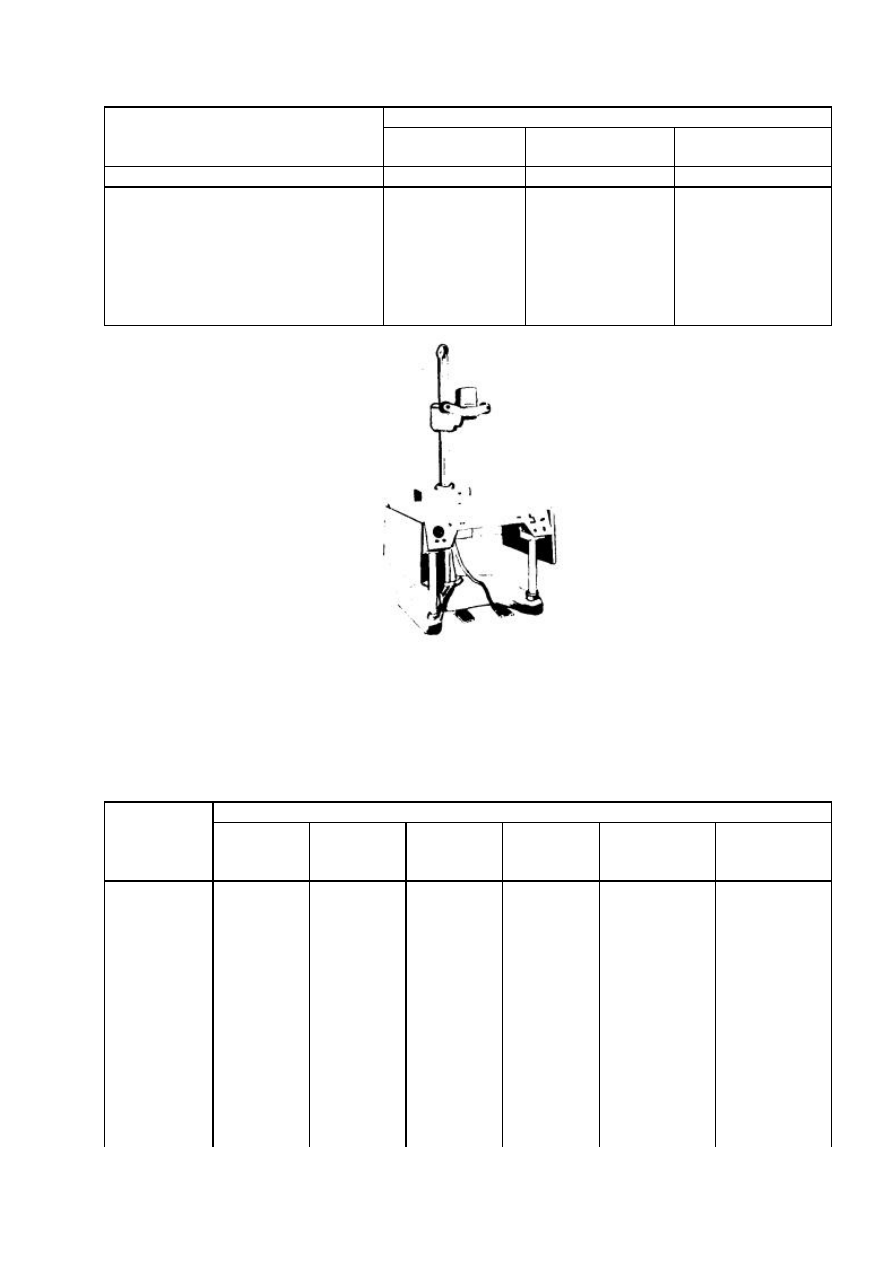

Рис. 16

Выдержка  устанавливается  по  экпозиметру  или  вручную.  Вспомогательное  и  экспозиционное

освещение включаются ножными педалями. По бокам камеры расположены кронштейны для бобин.

Потребляемая мощность - 0,24 кВт, габаритные размеры - 1800

×1035×2080 мм, масса - 195 кг.

Таблица 7

Читальные и читально-копировальные аппараты

Читальные и читально-копировальные аппараты

Показатели  Докуматор

ДД2 (ГДР)

ЛГ 70 (ГДР)

Пентакта

ДЛ-4 (ГДР)

Микрофот-3

(ЧНП-22-1)

(СССР)

ЧКП 12-2

(СССР)

ЭР-12 М1

(СССР)

Назначение  Читальный

аппарат

Читальный
аппарат

Читальный
аппарат

Читальный
аппарат

Электрофотогр.
читальн. копир.
аппарат

Электрофотогр.
читальн. копир.
аппарат

16, 35;

35

35



35

Ширина
(формат)
пленки, мм

35

105

×148

105

×148

105

×148

105

×148



Размер экрана,
мм

300

×300

450

×450

660

×440

420

×620

-

-

6,5:1;

5,5:1;

14,8:1;

14:1

9,0:1;

7,4:1;

21:1;

13,5:1;

11; 1;

29,7:1

Масштабы
увеличения

17,5:1

22:1



28:1

21:1

10,5:1 на копии

7,4:1 на экране

Размер  копии
на бумаге, мм

-

-

-

-

297

×420

297

×420
