ГКИНП-02-190-85 РУКОВОДСТВО ПО ФОТОГРАФИЧЕСКИМ РАБОТАМ - часть 3



Рис. 5

Продольная  и  поперечная  децентрация  вводится  вручную  или  автоматически.  Осветительное

устройство состоит из ртутной лампы и двух линз Френеля.

3 . 2 . 5 .   О р т о ф о т о п р о е к т о р   О Ф П Д

ОФПД  (рис. 6) является  приставкой  к  стереографу  СД-3  и  служит  для  дифференциального

фототрансформирования аэроснимков горной и сильно пересеченной местности.

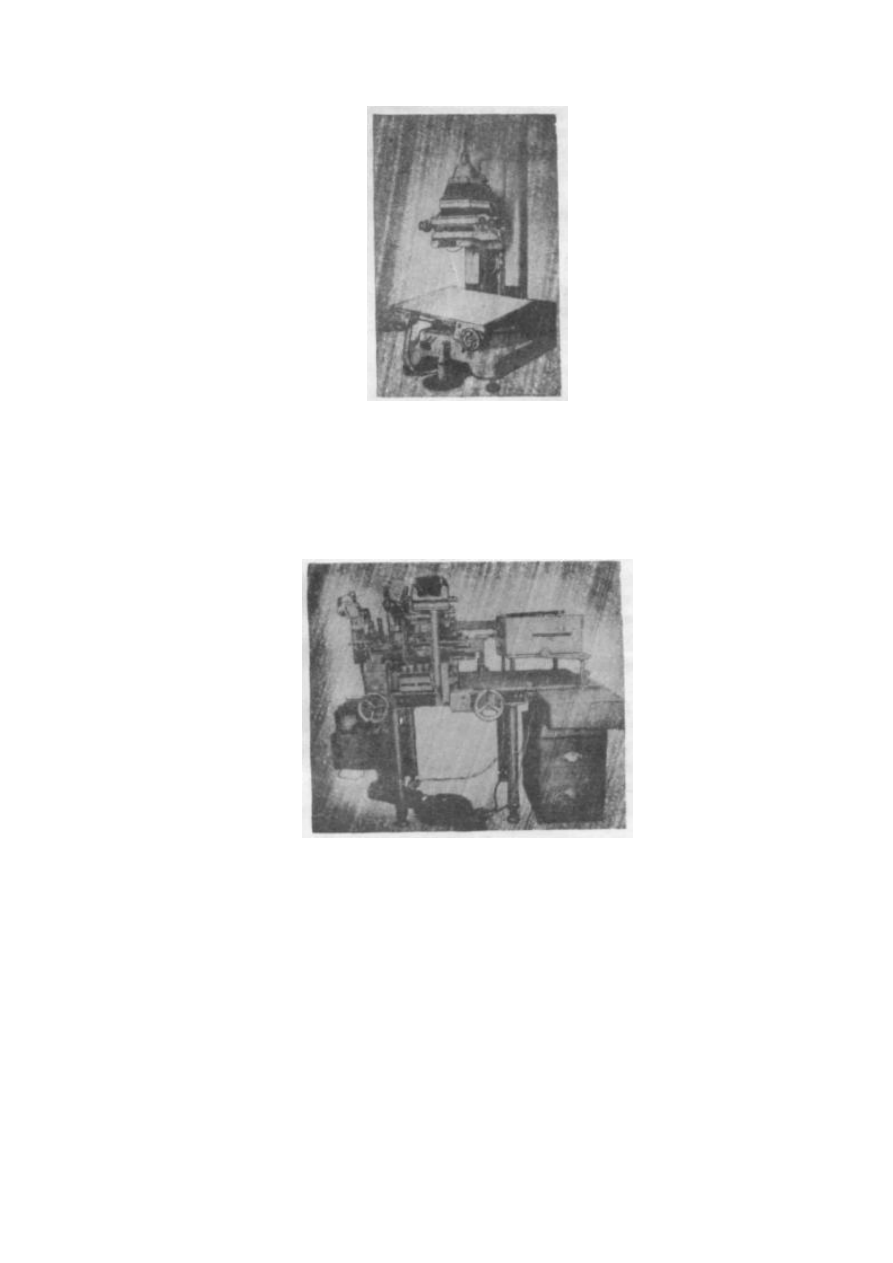

Рис. 6

ОФПД  создан  по  принципу  механической  засечки  с  преобразованием  связки  проектирующих

лучей.

Обработка

аэроснимков

осуществляется

полуавтоматическим

профилированием

стереомодели.  Прибор  позволяет  получать  трансформированные  негативы  или  позитивы  на
фотопленке  или  фотопластинке.  Приведение  масштаба  ортофотоснимка  к  масштабу  составляемой
карты выполняется на увеличителе.

3 . 2 . 6 .   О р т о ф о т

Ортофот  является  приставкой  к  стереообрабатывающему  прибору  Топокарт  и  служит  для

дифференциального  фототрансформирования  аэроснимков.  Для  трансформирования  используют
правый снимок в приборе Топокарт.

Трансформирование производится на фотопленку, закрепленную на цилиндре, при этом шаг «

∆Х»

осуществляется  поворотом  цилиндра  вокруг  своей  оси,  а  «у» - перемещением  цилиндра  в
горизонтальной плоскости.

Постоянство  экспозиции  обеспечивается  автоматически  изменением  диафрагмы  при  постоянной

выдержке. Ширина щели может изменяться от 2 до 16 мм.

Скорость профилирования составляет от 0,4 до 16 мм/с. Работа проводится в светлом помещении.

В комплект приставки входит орограф для получения оригинала рельефа; оно может производиться
одновременно с дифференциальным трансформированием.

3 . 2 . 7 .   Р е п р о д у к ц и о н н ы й   у в е л и ч и т е л ь - ц в е т о д е л и т е л ь   Р У Ц - 5 0

РУЦ-50 (рис. 7) - репродукционный  увеличитель  вертикального  типа,  предназначен  для

изготовления цветоделенных увеличенных фотоформ и копий.

Кадровая  рамка  аппарата  имеет  штифтовую  систему.  Перед  оригиналом  могут  устанавливаться

стеклянные  светофильтры.  Объективы  аппарата  закреплены  на  общей  панели.  Необходимый
объектив  устанавливают  в  зависимости  от  заданного  масштаба  увеличения,  выставляемого  по
шкалам на пульте управления.

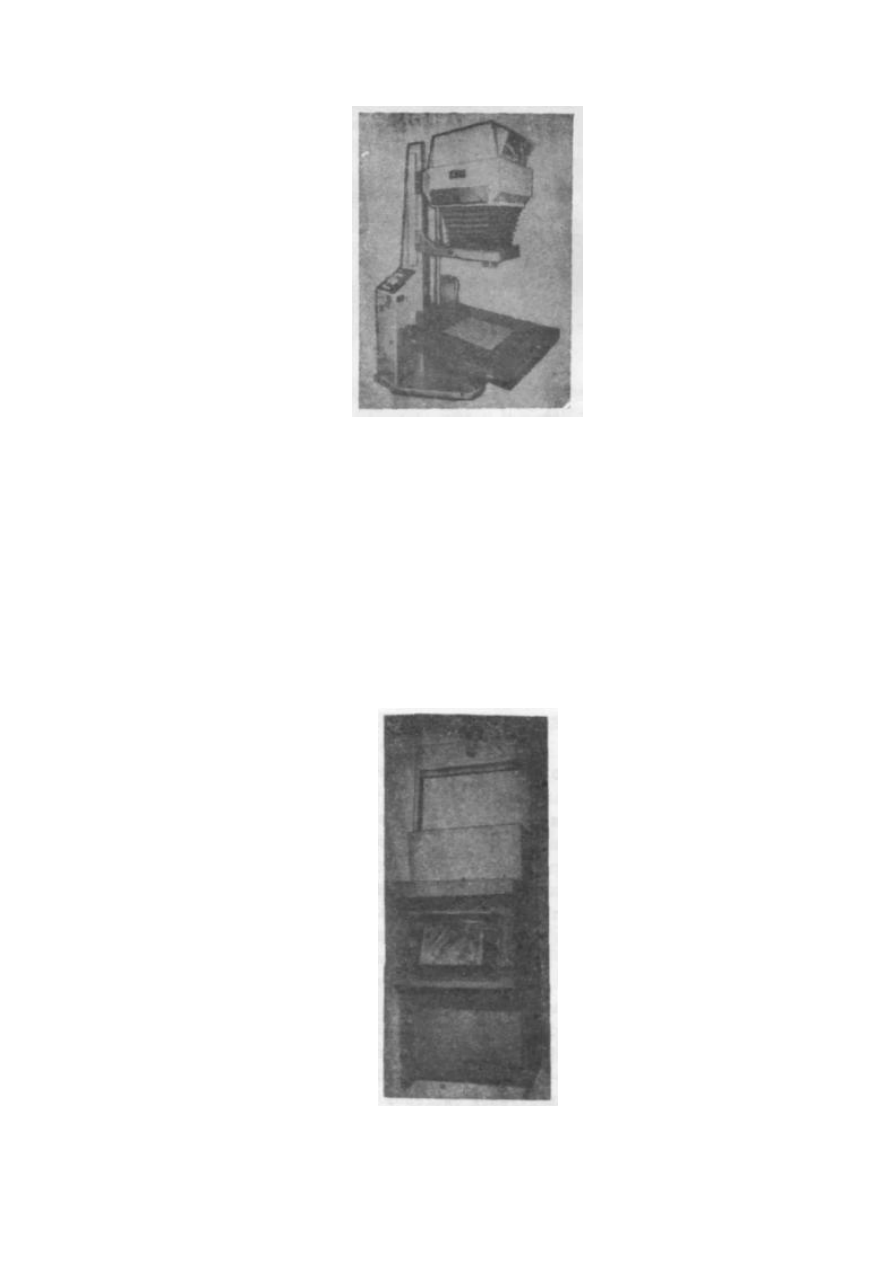

Рис. 7

Наведение  на  резкость  производится  перемещением  кадровой  рамки  относительно  неподвижной

стойки  объективов  и  осуществляется  автоматически  с  помощью  инверсора  или  вручную.
Светочувствительный  материал  (листовая  фототехническая  пленка)  и  контактный  прямоугольный
или  круглый  растры  выравниваются  вакуумным  способом.  Стол  оснащен  штифтовой  системой
приводки,  обеспечивающей  центрирование  фотопленок  и  растров,  на  которых  предварительно
пробивают  отверстия  на  перфораторе.  С  помощью  специальных  штифтов  круглый  растр  можно
установить в положение, соответствующее углам поворота растровых линий на 0°, 15°, 45° и 75°, что
необходимо при получении негативов (диапозитивов), предназначенных для изготовления печатных
форм для четырехкрасочной репродукции.

Основным  осветителем  служит  ксеноновая  лампа  типа  ДКсТ  мощностью 2000 Вт,  охлаждаемая

двумя вентиляторами. Оригинал предохраняется от нагрева системой теплофильтров.

3 . 2 . 8 .   Ф о т о у в е л и ч и т е л ь   Х о х л ю к с   С е л е к т р о н

Хохлюкс  Селектрон  (рис. 8) предназначен  для  изготовления  репродукций  с  цветных

диапозитивов.

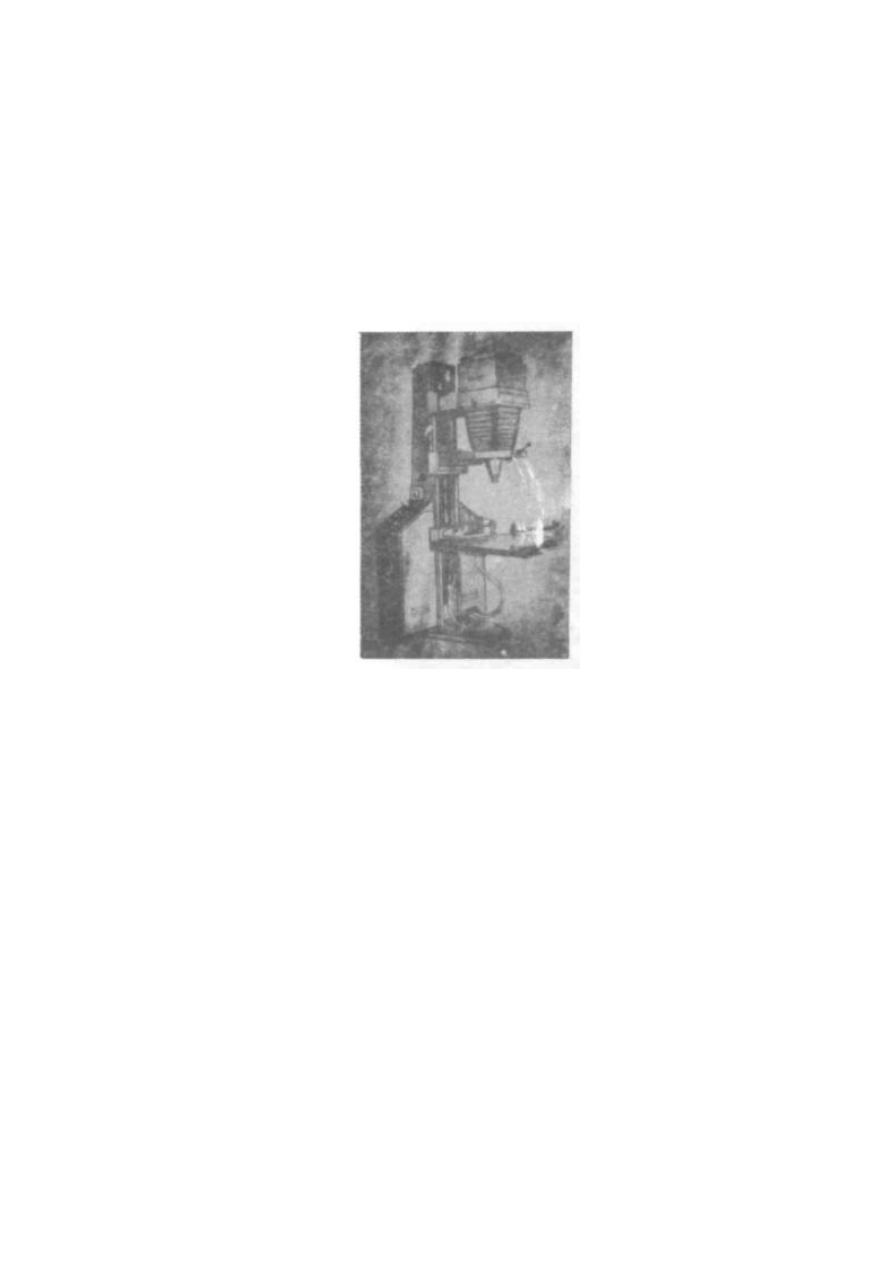

Рис. 8

Источниками  света  являются  ксеноновая  лампа  мощностью 6 кВт  и  галогенная  лампа,

используемые в зависимости от вида работ. Смена объективов, установка светофильтров, движение
камеры,  время  экспонирования  полностью  автоматизированы.  Разрешающая  способность  копий
составляет: черно-белых 80 - 100 мм

-1

, цветных - 40 - 50 мм

-1

. Производительность увеличителя - 5

черно-белых и 2 цветных отпечатка в час. Потребляемая мощность 11,3 кВт.

3 . 2 . 9 .   М н о г о з о н а л ь н ы й   п р о е к т о р   М С П - 4 Ц

МСП-4Ц  (рис. 9) предназначен  для  получения  цветных  синтезированных  изображений  с  черно-

белых аэрокосмонегативов, полученных с использованием многозональной камеры МКФ-6, МСК-4.

Проектор  имеет  четыре  независимых  друг  от  друга  проекционных  канала  для  цветового

кодирования  аддитивным  способом  относительных  разностей  между  оптическими  плотностями
изображений  объектов  местности  на  черно-белых  аэрокосмонегативах,  полученных  в  разных
спектральных зонах.



Рис. 9

Каждый  проекционный  канал  состоит  из  панкратического  проекционного  объектива 5,6/175,

галогенной  лампы 24В, 250 Вт,  вогнутого  зеркала,  теплофильтров,  конденсорных  линз,  кадровой
рамки  для  негатива  размером 70

×91  мм,  затвора  для  отключения  канала  и  револьверных  дисков  с

шестью цветными и тремя нейтрально-серыми светофильтрами.

Синтезированное  на  экране  изображение  может  быть  сфотографировано  зеркальным

фотоаппаратом  Пентакон  сикс  ТЛ  с  объективом  Биометар 2,6/120 и  призмой  ТТЛ  на  фотопленку
шириной 61,5 мм с форматом снимка 42

×55 мм или с изображения на экране может быть получена

копия контактным способом на цветной фотопленке или фотобумаге с использованием специальной
кассеты.  Включение  прибора,  установка  светофильтров,  выборочное  отключение  каналов,
совмещение  изображений  и  другие  операции  выполняются  при  помощи  тумблеров  и  кнопок  на
пульте управления.

3.3. Аппаратура для контактного копирования

3.3.1. Аппаратура для контактного копирования включает приборы: статического копирования для

изготовления с аэрокосмофильмов черно-белых и цветных копий на фотобумагах и фотопластинках,
динамического копирования для изготовления с аэрокосмофильмов черно-белых и цветных копий на
фотобумагах,  электронно-копировальные  приборы  для  изготовления  с  аэрокосмофильмов  на
фотобумагах  и  фотопластинках  черно-белых  копий  с  выравненным  или  повышенным  контрастом,
копировальные  станки  и  рамы  для  изготовления  копий  с  негативов  оригиналов  на
галогеносеребряных  и  бессеребряных  светочувствительных  материалах  и  светокопировальные
автоматы для размножения чертежей, схем, планов и другой подобной документации.

При  изготовлении  с  аэрофильмов  диапозитивов  на  фотопластинках  для  выполнения

фотограмметрических  измерений  должны  применяться  электронно-копировальные  приборы  и
приборы  статического  копирования  с  вакуумной  системой  выравнивания  аэронегатива  и
фотопластинки в плоскость.

Основные технические характеристики аппаратуры приведены в табл. 3.

3 . 3 . 2 .   М а л о г а б а р и т н ы й   к о п и р о в а л ь н ы й   п р и б о р   М К П - 1

МКП-1 (рис. 10) предназначен для изготовления черно-белых копий на фотобумаге с аэрофильмов

на пленке шириной 190 мм и форматных негативов размером 190

×190 мм.

Внутри  корпуса  прибора  находится  передвижная  осветительная  лампа  с  рассеивателем  из

молочного стекла и электронный блок. По бокам корпуса расположены кронштейны с катушками для
аэрофильма.  На  передней  стороне  корпуса  размещены  тумблеры  управления.  Выравнивание
аэронегативов и фотобумаги в плоскость осуществляется между двумя прижимными стеклами.

В прижимной крышке прибора вмонтированы фотоэлементы типа СФ-50, связанные в цепи с реле

времени  и  электронным  блоком.  При  контакте  крышки  с  поверхностью  фотобумаги  происходит
включение  осветительной  лампы.  Свет,  пройдя  через  оптические  плотности  аэронегатива  и
фотобумаги, падает на фотоэлемент, который генерирует ток, посылаемый на конденсатор, а затем в
цепь  коллектора.  При  этом  регулируется  освещенность  в  соответствии  с  кратностью  тока  в  цепи,
автоматически изменяется экспозиция в зависимости от интегральной плоскости аэронегатива.
