ГКИНП-02-190-85 РУКОВОДСТВО ПО ФОТОГРАФИЧЕСКИМ РАБОТАМ - часть 1

ГЛАВНОЕ УПРАВЛЕНИЕ ГЕОДЕЗИИ И КАРТОГРАФИИ

ПРИ СОВЕТЕ МИНИСТРОВ СССР

ГЕОДЕЗИЧЕСКИЕ, КАРТОГРАФИЧЕСКИЕ ИНСТРУКЦИИ,

НОРМЫ И ПРАВИЛА



РУКОВОДСТВО

ПО ФОТОГРАФИЧЕСКИМ РАБОТАМ

ГКИНП-02-190-85





Обязательно для всех предприятий,

организаций и учреждений системы ГУГК

Утверждено Главным управлением геодезии

и картографии при Совете Министров СССР

28 февраля 1985 г.

МОСКВА, ЦНИИГАИК, 1985



РУКОВОДСТВО ПО ФОТОГРАФИЧЕСКИМ РАБОТАМ, М., ЦНИИГАиК, 1985.

(ГЕОДЕЗИЧЕСКИЕ, КАРТОГРАФИЧЕСКИЕ ИНСТРУКЦИИ, НОРМЫ И ПРАВИЛА)

Руководство развивает и конкретизирует действующие требования нормативно-технических актов

на проведение фотографических работ. Устанавливает подробные типовые технологические схемы и
порядок  ведения  фотографических  работ,  определяет  их  место  применительно  к  действующим
технологиям  работ.  Содержит  технические  характеристики  приборов  и  оборудования
фотолабораторных  цехов,  светочувствительных  материалов  и  химикатов,  рецептуры  растворов,
режимы и способы обработки фотоматериалов и т.п.

Руководство  предназначено  для  производства  полного  комплекса  фотографических  работ  в

предприятиях,  организациях  и  учреждениях  системы  ГУГК.  Рекомендуется  также  для  подготовки
специалистов соответствующего профиля.

Разработано  ЦНИИГАиК  с  участием  П.О. «Сев-зап.  Аэрогеодезия»,  предприятий  №№ 5, 6, 7

ГУГК,  Госцентра  «Природа».  В  составлении  принимали  участие:  Н.П.  Максимов,  М.В.  Пантуев
(ЦНИИГАиК) - разделы 3, 4, 10, 13, 14, 15; В.И. Казанович, Г.Д. Вишневский, В.В. Вилькомир, А.В.
Юськевич,  В.В.  Сторчак  (п/о  «Сев.-зап.  Аэрогеодезия») - разделы 2, 3, 9, 12; А.А.  Яковлев,  А.Е.
Галкин  (предприятие  № 5) - разделы 4, 11, 12; В.И.  Прохоренко,  Л.Л.  Баранова,  Л.Г.  Яковлева
(предпр.  № 6) - разделы 6, 7, 10; О.В.  Портнова,  Н.Г.  Барабанова,  Л.Т.  Абрамова,  Е.Г.  Догадаев
(предпр. № 7) - разделы 4, 5, 11, 15; Ю.К. Орлов, И.О. Резепов (ГЦ «Природа») - раздел 8.

Общее редактирование выполнено Н.П. Максимовым.
Утверждено и введено в действие с 1.01.1986 г. приказом ГУГК № 101п от 28.02.85.


1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1.  Фотографические  работы,  выполняемые  в  камеральном  топографо-геодезическом

производстве,  независимо  от  их  назначения,  должны  осуществляться  в  строгом  соответствии  с
настоящим Руководством.

Конечная  и  промежуточная  продукция  должна  отвечать  требованиям  действующих  нормативно-

технических актов (НТА), регламентирующих выполнение топографо-геодезических работ.

1.2. Руководство разработано в соответствии с действующими ГОСТ и нормативно-техническими

актами  ГУГК.  В  нем,  в  зависимости  от  назначения  фотографических  работ,  конкретизируются
(регламентируются) фотографические процессы, приводятся обязательные типовые технологические
схемы,  рецептуры  растворов,  режимы  и  способы  обработки  светочувствительных  материалов,  а
также  содержатся  требования  к  применению  технических  средств,  за  исключением  нестандартного
оборудования.

1.3.  При  планировании  и  организации  разделения  и  кооперации  труда,  условий  труда,  его

нормирования  и  стимулирования,  а  также  организации  обслуживания  фотолабораторного  цеха  и
участков,  обеспечения  их  нестандартным  оборудованием  следует  руководствоваться  типовыми
проектами  организации  труда  в  фотолабораторном  цехе,  на  фоторепродукционном  участке,
светокопировальном  участке,  участке  контактной  печати  и  участке  фотонабора,  утвержденными  и
рекомендованными ГУГК к внедрению на предприятиях.

1.4.  Сведения,  содержащиеся  в  руководстве,  предназначаются  к  использованию  при  ведении

фотографических работ, а также при разработке технических и рабочих проектов производства работ.

2. ОРГАНИЗАЦИЯ ФОТОГРАФИЧЕСКИХ РАБОТ

2.1.  Организационная  структура  фотолабораторного  цеха  должна  строиться  в  зависимости  от

поставленных  перед  ним  задач  по  обслуживанию  внутренних  потребностей  подразделений
предприятия  и  обеспечению  организаций  народного  хозяйства  следующей  продукцией:
фотопланами,  фотосхемами,  контактными  и  увеличенными  отпечатками  с  аэронегативов,
ортофотоснимками,  светокопиями  на  диазобумаге,  цианотипными  и  аргентотипными  копиями,
тиражными оттисками карт, микрофильмами, каталогами и другими документами.

2.2. В составе цеха рекомендуется иметь следующие участки (рис. 1):
фотограмметрический  (ФГУ)  по  изготовлению  фотопланов,  фотосхем,  увеличенных

аэрофотоснимков, ортофотоснимков;

фоторепродукционный (ФРУ) по изготовлению репродукций с оригиналов;
светокопировальный  (СКУ)  по  изготовлению  с  репродукций  оригиналов  контактных  копий  на

бессеребряных  и  галогеносеребряных  светочувствительных  материалах,  электрографических  копий,
выполнению переплетных работ;

контактной печати (УКП) по изготовлению контактных отпечатков с аэронегативов;
фотомеханический  (ФМУ)  по  изготовлению  абрисных  копий  на  пластике,  расчлененных

диапозитивов  на  пластике,  совмещенных  цветных  и  черно-белых  диапозитивов,  литографских
макетов, офсетных печатных форм, тиражных оттисков карт;

фотонабора  и  микрофильмирования  (УФНМ)  по  изготовлению  фотонаборных  гранок,

самоприклеивающихся  картографических  аппликаций  и  переводных  изображений  и  микрофильмов
топографо-геодезических и картографических материалов.

Кроме  производственных  участков  цех  должен  иметь  контрольно-испытательную  лабораторию

(КИЛ)  для  контроля  технологических  процессов,  испытания  материалов,  заготовительную
лабораторию (ЗГЛ) для составления растворов, извлечения  серебра из  серебросодержащих отходов,
регенерации фиксажа и ремонтную мастерскую для наладки и ремонта инструментов и аппаратуры.

2.3.  Технологические  процессы  на  каждом  участке  должны  проводиться  до  получения  на  нем

промежуточной или основной продукции (рис. 1).

Взаимное  расположение  отдельных  участков  и  размещение  оборудования  на  каждом  из  них

должно  быть  построено  в  соответствии  с  технологической  цепочкой  и  обеспечивать  сокращение
потерь  времени  на  передачу  промежуточной  продукции.  Образец  такой  расстановки  оборудования
дан на примере репродукционного участка (рис. 2).

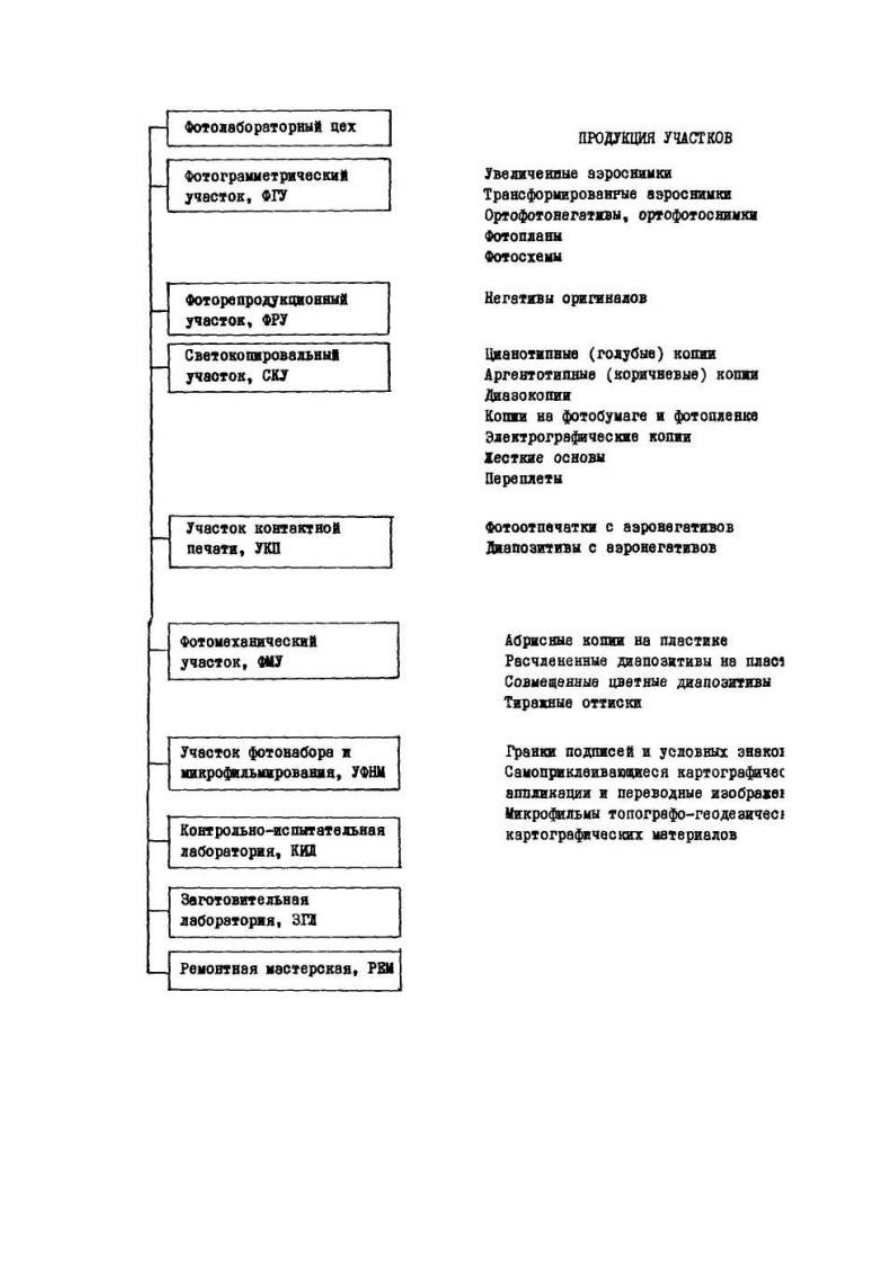

Рис. 1



Назначение помещений:

I, IX. Проявочная
II, IX. Темные павильоны репродукционных фотоаппаратов
III, VIII. Светлые павильоны репродукционных фотоаппаратов
IV. Ретушерная
V. Подготовка стекла для полива эмульсией
VI. Полив стекла эмульсией и сушка фотопластин
VII. Эмульсионная

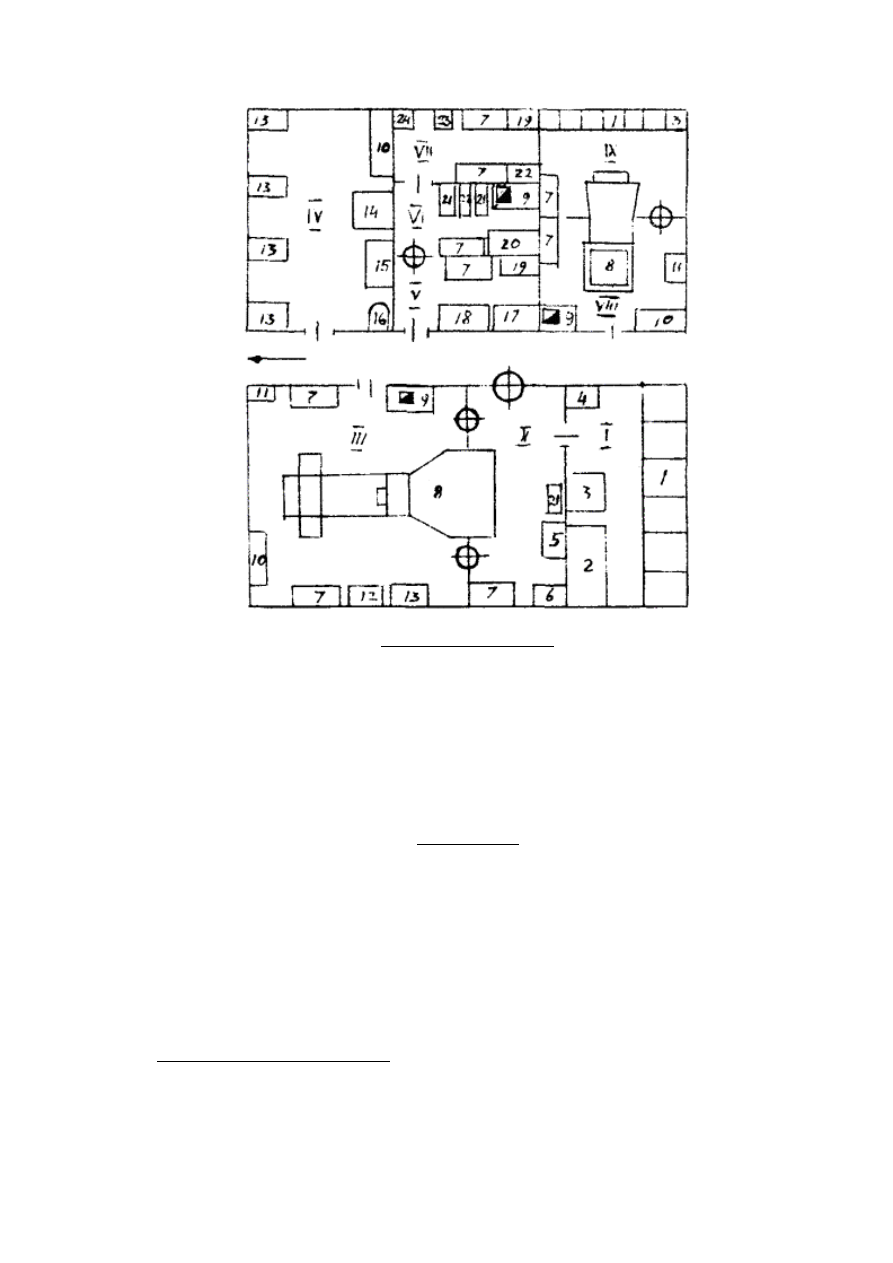

Рис. 2

Оборудование

1 - мойка на 6 ванн; 2 - установка проявочная типа РПУ-70 М; 3 - ванна промывочная; 4 - монтажный
стол; 5 - шкаф  для  фотопленки; 6 - шкаф  для  инструментов  и  приборов; 7 - стол-шкаф; 8 -
репродукционный  фотоаппарат; 9 - сушильный  шкаф  с  вытяжной  вентиляцией  и  масляным
фильтром; 10 - шкаф  под  спецодежду; 11 - металлический  шкаф; 12 - стол  конторский; 13 - стол
ретушерный; 14 - этажерка; 15 - шкаф-стеллаж; 16 - раковина с горячей и холодной водой; 17 - стол
для подготовки стекла к поливу; 18 - стеллаж под стекло; 19 - мойка с горячей и холодной водой; 20 -
стол  для  полива  фотопластин; 21 - светонепроницаемые  ящики  для  фотопластин; 22 - вытяжной
химический шкаф; 23 - пресс-эмульсионный; 24 - холодильник.

3. ОБОРУДОВАНИЕ, ПРИБОРЫ И ВСПОМОГАТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ

3.1. Репродукционные фотоаппараты

3.1.1.  Для  высокоточного  фотографирования  черно-белых  штриховых  тоновых,  полутоновых  и

цветных  оригиналов  в  картографических  целях  должны  использоваться  репродукционные
фотоаппараты, для которых необходимо соблюдение следующих основных требований:
