ГКИНП-02-190-85 РУКОВОДСТВО ПО ФОТОГРАФИЧЕСКИМ РАБОТАМ - часть 2

-  наличие  просветленных  объективов  апохроматов  с  минимальным  значением  дисторсии,  с

разницей  в  освещенности  центр-край  не  более 20 - 25 %, высокой  резкостью  и  разрешающей
способностью изображения;

- отклонения размеров оптического изображения от размеров оригинала при фотографировании в

масштабе 1:1 не должны быть более, чем ± 0,3 мм для диагоналей и ± 0,2 мм для сторон;

- возможность фотографирования в отраженном и проходящем свете в масштабах от 1:4 до 2:1 с

проекционными, контактными растрами, светофильтрами и оборачивающей системой при вакуумном
выравнивании оригиналов;

-  источники  света  должны  обеспечивать  получение  выдержек,  требуемых  для  высокой

производительности  труда  фотографа,  равномерность  освещения  оригинала,  отсутствие
значительного теплового излучения, колебаний света во время выдержки;

-  обеспечение  высокого  уровня  механизации  и  автоматизации  установки  масштаба  и  резкости

изображения  на  матовом  стекле,  экспонирования,  включения  и  выключения  источников  света,
установки  и  смены  объективов,  светофильтров,  растров,  центрирования  изображения  на  матовом
стекле и др.

3.1.2.  Основные  характеристики  отечественных  и  некоторых  зарубежных  репродукционных

фотоаппаратов, которые отвечают указанным в п. 3.1.1. требованиям, приведены в табл. 1.

Таблица 1

Репродукционные фотоаппараты

Характеристики

РГД-70 (СССР)

Климш

Коммодорэ (ФРГ)

Климш-Супер-

Аутохорика 101

(ФРГ)

Пассерелла (ГДР)

Максимальный
размер, см:









изображения

70

×80

125

×125

100

×100

125

×125

оригиналодержателя

105

×120

125

×180

90

×120

120

×160

диапозитивной
приставки

70

×80

130

×135

-

80

×100

Фокусное
расстояние
объективов, см

36, 60, 80

48, 80, 120

-

120

Масштаб съемки

1:4 - 2:1

1:10 - 4:1

-

-

Габаритные
размеры, см

640

×310×290

1040

×405×350

780

×430×260

935

×325×325

Масса, кг

3500

7000

3200

4500

Тип

Двухкомнатный  Двухкомнатный  Двухкомнатный

Двухкомнатный

3 . 1 . 3 .   Р е п р о д у к ц и о н н ы й   ф о т о а п п а р а т   Р Г Д - 7 0

РГД-70 (рис. 3) - горизонтальный  репродукционный  фотоаппарат  с  неподвижной  коробкой

матового стекла.

Фотоаппарат  оснащен  зеркальной  оборачивающей  системой  прямого  зрения,  исключающей

необходимость поворота камеры, и лампой предварительной экспозиции.

Выравнивание  оригиналов  на  непрозрачной  основе,  закрепленных  в  оригиналодержателе,

осуществляется вакуумной системой.

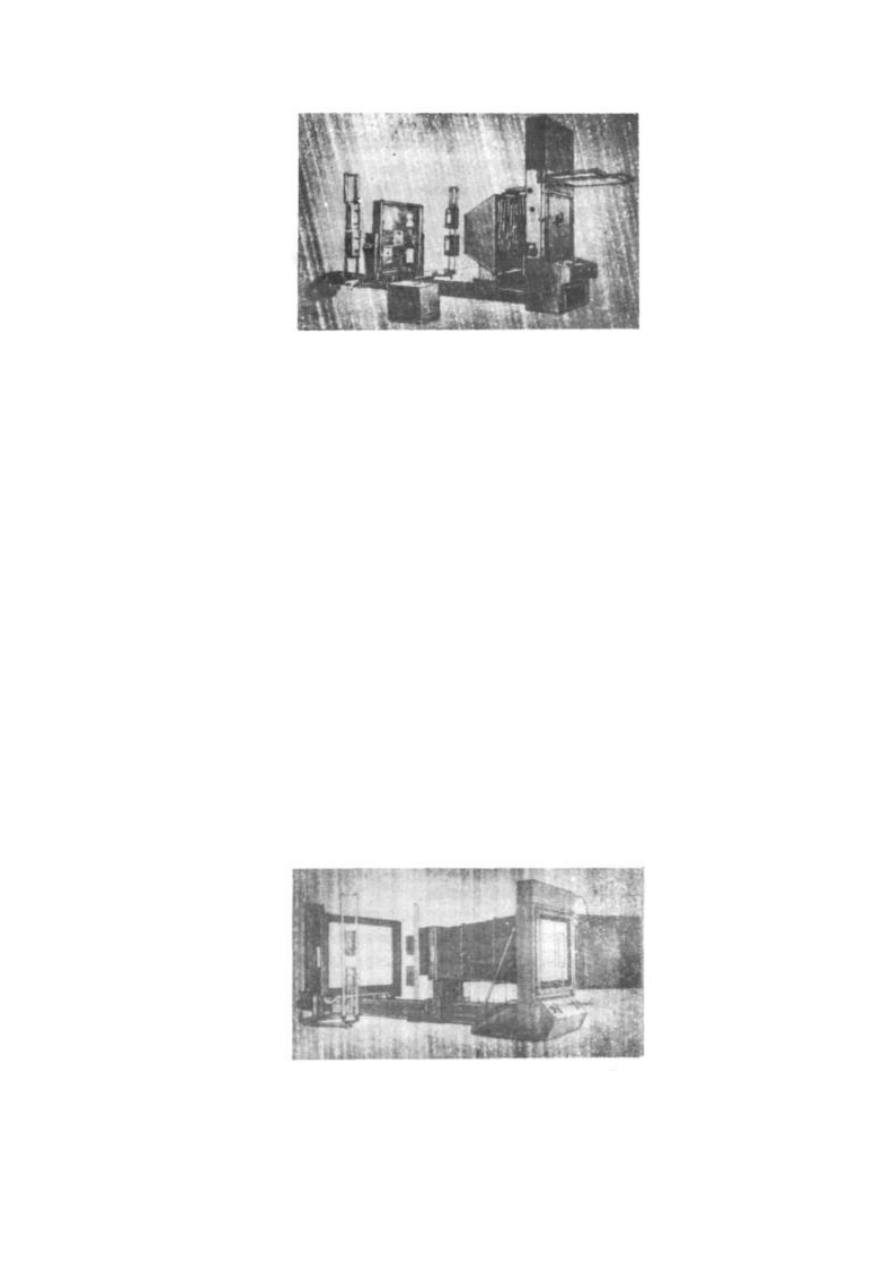

Рис. 3

Оригиналы на прозрачной пленочной основе закрепляются в диапозитивном устройстве, которое

смонтировано в оригиналодержателе. Затвор открывается и закрывается автоматически или вручную.
Диафрагма  устанавливается  специальным  механизмом;  ее  величина  контролируется  по  шкале  на
пульте управления. Операция установки требуемого светофильтра автоматизирована.

Установка  масштаба  съемки  и  наведения  изображения  на  резкость  выполняются  по

индивидуальным для трех объективов шкалам.

Проекционные  оптические  растры  заключены  в  специальные  рамы  и  хранятся  в  специальном

магазине  на  коробке  матового  стекла.  Источником  света  служат  ксеноновые  лампы  осветительной
установки РСК-7. При съемке оригиналов на непрозрачной основе осветители устанавливают перед
оригиналодержателем,  а  для  фотографирования  оригиналов  на  прозрачной  основе - за
оригиналодержателем. Управление осветителями дистанционное.

Предварительную  и  основную  экспозицию  можно  проводить  в  автоматическом  и  ручном

режимах. Экспозиметр автоматически отсчитывает заданную выдержку, включает осветители, затвор
и выключает их.

Для трансформирования изображения в заданные размеры фотоаппарат должен быть оборудован

специальным кассетным устройством.

Технологический  процесс  фотографирования  включает  следующие  основные  операции:

подготовку аппарата к работе, закрепление оригинала на оригиналодержателе, выставление масштаба
съемки и наведение изображения на резкость, экспонирование.

3 . 1 . 4 .   Р е п р о д у к ц и о н н ы й   ф о т о а п п а р а т   К л и м ш   К о м м о д о р э

Климш-Коммодорэ  (рис. 4) - подвесной  двухкомнатный  горизонтальный  репродукционный

фотоаппарат для высокоточных работ выпускается для трех размеров изображения: 100

×100, 125×125

и 125

×150  см.  Фотоаппарат  отвечает  всем  требованиям  картографического  репродуцирования,

удобен и экономичен в работе.



Рис. 4

Экран  оригиналодержателя  фотоаппарата  пневматический,  имеет  механизм,  позволяющий

производить трансформирование изображения при масштабировании оригинала в заданные размеры

и  снабжен  диапозитивной  приставкой.  Установка  масштаба  съемки - в  пределах 1:5 ÷ 2:1 -
производится автоматически или вручную.

Аппарат имеет два типа источников света: малой мощности для освещения углов рамок оригинала

при  масштабировании  изображения  в  заданные  размеры  и  мощные  ксеноновые  лампы  для
экспонирования. Софиты осветителей расположены на подвижных шарнирах, закрепленных с правой
и левой стороны экрана.

Неподвижная  коробка  матового  стекла  смонтирована  между  двумя  передними  опорами  и

снабжена вакуумным пленкодержателем. С правой стороны коробки расположен пульт управления, с
левой - магазин для хранения круглых растров.

На коробке матового стекла, в темной комнате, расположен основной пульт управления, в светлой

комнате - дублирующий.

В  подвижной  каретке  размещены  два  жестко  закрепленных  объектива  с  вертикально

расположенными  оптическими  осями.  Над  ними  имеется  гнездо  для  третьего  объектива  с
горизонтально расположенной осью для съемки без зеркал. При съемке с оборачивающей системой
третий объектив снимается, и на его место ставится в оправе верхнее зеркало.

3 . 1 . 5 .   Р е п р о д у к ц и о н н ы й   ф о т о а п п а р а т   К л и м ш - С у п е р - А у т о х о р и к а   1 0 1

Климш-Супер-Аутохорика 101 - горизонтальный  двухкомнатный  репродукционный  фотоаппарат

для  высокоточных  работ  выпускается  для  размера  изображения 100

×100  см.  Аппарат  оснащен

приборами и механизмами автоматического управления.

Подвижный  оригиналодержатель  с  экраном  и  стойка  объектива  смонтированы  на  штативе

аппарата,  установленном  на  полу.  Для  крепления  оригинала  экран  приводится  в  горизонтальное
положение. Возможна установка оригиналов, длина которых больше длины экрана.

Экран при помощи двигателя перемещается вверх-вниз на 80 см, вправо-влево на 15 см и вокруг

оптической оси до 3°. Все перемещения осуществляются включением кнопок на пульте управления.
Предусмотрена возможность наклона каждого из четырех углов экрана. Для закрепления оригиналов
на  прозрачной  основе  служат  передвижные  планки.  Просветы  вокруг  закрепленных  оригиналов
закрываются шторками.

Фотоаппарат  снабжен  оборачивающей  системой,  состоящей  из  трех  зеркал,  два  из  которых

установлены под углом 90°, одно к другому.

Коробка  матового  стекла  имеет  приспособление  для  крепления  стеклянных  пластин.

Приспособление снабжено самоцентрирующимися опорными планками со специальными зажимами
для пластин. Для установки пленок имеется вакуумная кассета.

Наведение  на  резкость  и  установку  масштаба  съемки  можно  производить  вручную  или

автоматически.  Пульт  управления  находится  у  коробки  матового  стекла.  Слева  на  пульте
расположены:  рычаг  управления  растровым  механизмом,  маховики  и  шкалы  для  установки
компенсации  толщины  стекла,  растрового  расстояния  и  диафрагмы,  шкалы  для  установки  стойки
объектива  на  заданный  масштаб  и  маховик  для  установки  светофильтров.  Справа  на  пульте
расположены:  шкалы,  по  которым  устанавливается  экран  оригиналодержателя,  кнопка  включения
движения  стойки  объектива  и  экрана,  устройства  смены  объективов  и  зеркал,  включатели  часов,
экспонометра,  открывания  затвора  и  общей  подводки  напряжения.  В  центральной  части  пульта
расположены  маховики  для  перемещения  стойки  объектива  и  экрана,  кнопки  для  центрирования
изображения и включения вращения экрана.

Источники освещения - 4 ксеноновые лампы.

3 . 1 . 6 .   Р е п р о д у к ц и о н н ы й   ф о т о а п п а р а т   П а с с е р е л л а

Пассерелла - подвесной  горизонтальный  двухкомнатный  репродукционный  фотоаппарат  для

размера  изображения 125

×125  см.  Наведение  на  резкость  и  установка  масштаба  съемки

осуществляются

вручную.

Оборачивающая

система

зеркал

устанавливается

вручную.

Пневматический  экран  с  диапозитивной  приставкой  и  коробка  матового  стекла  имеют  вращения  в
горизонтальной  и  вертикальной  плоскостях.  Освещение  оригиналов  производится  дуговыми
фонарями.

3.2. Аппаратура для проекционного копирования

3.2.1.  Для  выполнения  процессов  трансформирования,  ортофототрансформирования,  увеличения

аэрокосмонегативов и получения увеличенных синтезированных цветных аэрокосмоснимков должны
использоваться  фототрансформаторы,  ортофотопроекторы,  высокоточные  увеличители  и
синтезаторы изображения.

Основные технические характеристики аппаратуры, используемой на производстве, приведены в

табл. 2.

3 . 2 . 2 .   Ф о т о т р а н с ф о р м а т о р   б о л ь ш о й   Ф Т Б

ФТБ - фототрансформатор  второго  рода,  предназначен  для  трансформирования  плановых  и

перспективных аэроснимков.

Оптическая ось объектива занимает вертикальное положение и совпадает с конструктивной осью

прибора.  Оптическое  условие  выполняется  механически  при  помощи  перспективного  инверсора  и
двух  одинаковых,  синхронно  действующих  масштабных  инверсоров,  приводимых  в  действие
ножным штурвалом. Децентрация аэроснимка вводится вручную. Кассета приспособлена для работы
с  отдельными  кадрами  и  с  неразрезанными  аэрофильмами.  Выравнивание  аэронегативов
производится с помощью прижимных стекол.

Осветительное  устройство  состоит  из  эллипсоидного  рефлектора,  в  верхнем  фокусе  которого

помещена ртутная лампа.

3 . 2 . 3 .   Ф о т о т р а н с ф о р м а т о р   Т Ф

ТФ - фототрансформатор  второго  рода  предназначен  для  трансформирования  плановых  и

перспективных аэроснимков.

Конструкция  ТФ  аналогична  конструкции  ФТБ,  за  исключением  источника  света,  в  качестве

которого применены лампы (8 шт.) накаливания.

3 . 2 . 4 .   Ф о т о т р а н с ф о р м а т о р   З Е Г - 5

ЗЕГ-5 (рис. 5) - фототрансформатор второго рода, предназначен для трансформирования плановых

аэроснимков.  В  приборе  установлены  масштабный  лекальный  инверсор  и  перспективный  инверсор
Карпантье.

Оптическая ось объектива занимает вертикальное положение и совпадает с конструктивной осью

прибора.  Объектив  имеет  только  поступательное  движение  вдоль  оптической  оси.  Экран  может
наклоняться  в  двух  взаимноперпендикулярных  направлениях.  Негатив  имеет  поступательное
движение вдоль конструктивной оси прибора и может наклониться в двух взаимноперпендикулярных
направлениях.

Таблица 2

Проекционные аппараты



Характеристики

ФТБ (СССР)

ТФ (СССР)  ЗЕГ-5 (ФРГ)

ОФПД

(СССР)

Ортофот (ГДР)

РУЦ-50

(СССР)

Хохлюкс Селектрон (ФРГ)

МСП-

4Ц

(ГДР)

Тип

объектива;

фокусное  расстояние,
мм

180

Руссар 70 рф;

179

Топогон у;

180

130

-

0 - 7; 300

РФ-3; 150

Родагон; 80, 105, 150, 210, 300

175

18

×18

24

×24

Формат снимков, см

30

×30

18

×18

до 24

×24

18

×18

до 24

×24

до 18

×24

до 30

×30

7

×9,1

Масштабы  увеличения,
коэффициенты
трансформирования

0,6 - 5,7

7 - 4,25

0,5 - 6,5

1,0 - 1,4

0,7 - 5,0

до 10:1

до 16:1

5:1

Формат  увеличенного
(трансформированного)
изображения, см

-

-

-

12

×24

60

×90

от 13

×18 до

50

×60

до 30

×40

35

×45,5

Габаритные  размеры,
см

150

×120×300 1530×1200×2790 100×140×270 130×105×125 1920×780×1320 150×120×245 2320×920×970×1600×920×1900

(в рабочем положении)



Масса, кг

700

-

580

400

350

1050

520

350
