ГКИНП-02-190-85 РУКОВОДСТВО ПО ФОТОГРАФИЧЕСКИМ РАБОТАМ - часть 6

Читальные и читально-копировальные аппараты

Показатели  Докуматор

ДД2 (ГДР)

ЛГ 70 (ГДР)

Пентакта

ДЛ-4 (ГДР)

Микрофот-3

(ЧНП-22-1)

(СССР)

ЧКП 12-2

(СССР)

ЭР-12 М1

(СССР)

Производ.,
коп/мин

-

-

-

-

10

10

Потребляемая
мощность,
кВт

0,12

0,4

0,1

0,45

3,5

3,5

Габаритные
размеры, мм

-

320

×415×560

820

×420×810 630×420×800 850×685×600 940×690×1470  940×700×1500

Масса, кг

20

60

30

60

350

350

3.4.8.  В  качестве  контрольно-измерительной  аппаратуры  для  проверки  качества  микрофильмов

при  визуальном  просмотре  их  технического  состояния  и  определении  разрешающей  способности
следует  применять  читальные  аппараты,  просмотровые  лупы,  настольные  микроскопы.  Измерения
оптических  плоскостей  фона  производят  на  денситометрах,  а  линейные  искажения  устанавливают
измерением  на  микрофишах  длин  сторон  и  диагоналей  издательских  оригиналов  карт  с
использованием монокомпараторов типа ИЗА.

3.4.9.  Рулонные  микрофильмы  топографо-геодезических  материалов  хранят  в  металлических

коробках  в  шкафах.  Поиск  микрофильмов  осуществляется  по  альбомам  графического  учета  и
учетным  карточкам  (см. «Инструкцию  о  порядке  микрофильмирования  топографо-геодезических
материалов, учете, хранении и использовании микрофильмов», М., 1977).

Для  хранения  и  поиска  микрофиш  возможно  применение  механизированных  средств  и

автоматизированных устройств.

3.4.10.  При  небольших  фондах  может  быть  использован  комплект  механизированных  средств

хранения и поиска микрофиш, включающий перфоратор, селектор для микрофиш и шкаф-хранилище
(СССР). С помощью настольного перфоратора микрофиши размером 105

×148 мм кодируют способом

краевой  перфорации  и  помещают  в  кассету  емкостью 300 микрофиш.  Шестьдесят  кассет  хранят  в
четырех-секционном  вращающемся  шкафу  напольного  типа.  Для  поиска  кассета  помещается  в
настольный селектор, на пульте которого набирается пятизначный код требуемой микрофиши. После
включения клавиши искомая микрофиша выталкивается из кассеты на определенный угол. Среднее
время поиска - 15 с. Габаритные размеры перфоратора 375

×314×198 мм; селектора - 375×252×97 мм.

3.4.11. При больших фондах хранения возможно применение устройств «Пуск» и «Кадр» (СССР)

для  автоматизированного  поиска  информации  на  микрофишах. «Пуск» (рис. 17) предназначен  для
автоматизированного  поиска  микрофиш  в  кассете  емкостью 200 шт.,  требуемого  кадра  на
микрофише,  просмотра  увеличенного  изображения  на  экране  и  получения  увеличенной  копии  на
электрографической  бумаге. Номера  микрофиш, координаты  кадров, количество  копий  задаются  на
пульте  управления  или  могут  вводиться  с  перфоленты.  Массив  кассет  с  микрофишами  хранится
отдельно. Время поиска первого кадра составляет 6 с. Производительность - 12 копий/мин размером
210

×297 мм; масштаб увеличения микрофиш 21:1.

Устройство  работает  от  сети  напряжением 220 В;  частота 50 Гц,  потребляемая  мощность 1 кВт;

габаритные размеры 1000

×765×1350 мм; масса - 250 кг. «Кадр» (рис. 18) имеет такое же назначение и

те  же  характеристики,  как  и  «Пуск»,  за  исключением:  увеличенные  копии  изготавливаются  на
обычной  форматной  бумаге;  потребляемая  мощность  составляет 1 кВт,  габаритные  размеры
1000

×756×1350; масса 250 кг.

3.5. Аппаратура для изготовления копий электрофотографическим способом

3 . 5 . 1 .   Э л е к т р о ф о т о г р а ф и ч е с к и й   к о п и р о в а л ь н ы й   р о т а ц и о н н ы й   а п п а р а т

Э Р - 6 2 0 - К З

ЭР-620-КЗ  (рис. 19) предназначен  для  копирования  со  скоростью 1,7 + 2,5 м/мин  чертежно-

конструкторской документации, выполненной на материалах, толщиной 0,05 + 0,4 мм в масштабе 1:1.
Аппарат  имеет  селеновый  цилиндр,  оптическую  систему  для  передачи  изображения  оригинала  на
поверхность  цилиндра,  зарядное,  проявочное,  закрепляющее,  разрядное  устройства  и  узел  очистки
цилиндра  от  остатков  красителя  после  проявления.  Оригинал  освещается 8-ю  люминесцентными

лампами.  Максимальная  ширина  копируемого  материала  составляет 620 мм.  Аппарат  работает  от
трехфазного  переменного  тока  напряжением 280 В.  Потребляемая  мощность 6,5 кВт,  габаритные
размеры 2080

×1265×1160 мм, масса 900 кг.

3 . 5 . 2 .   Э л е к т р о г р а ф и ч е с к и й   а п п а р а т   Э Р - 1 2 К

ЭР-12К предназначен для копирования в масштабе 1:1 на обычную бумагу размером до 297

×420

мм  оригиналов  размером  до 297

×420  мм.  Аппарат  имеет  программное  устройство  для  установки

необходимого (1 + 25) числа  копий,  печатаемых  с  одного  оригинала.  Подача  бумаги (250 листов  в
кассете)  автоматическая.  Возможно  регулирование  контраста  копий.  Аппарат  работает  от  сети  с
напряжением 220 В;  частота 50 Гц;  потребляемая  мощность  не  более 3 кВ.  Габаритные  размеры  (с
лотком для копий и столом) 1387

×760×1080 мм, масса 190 кг.

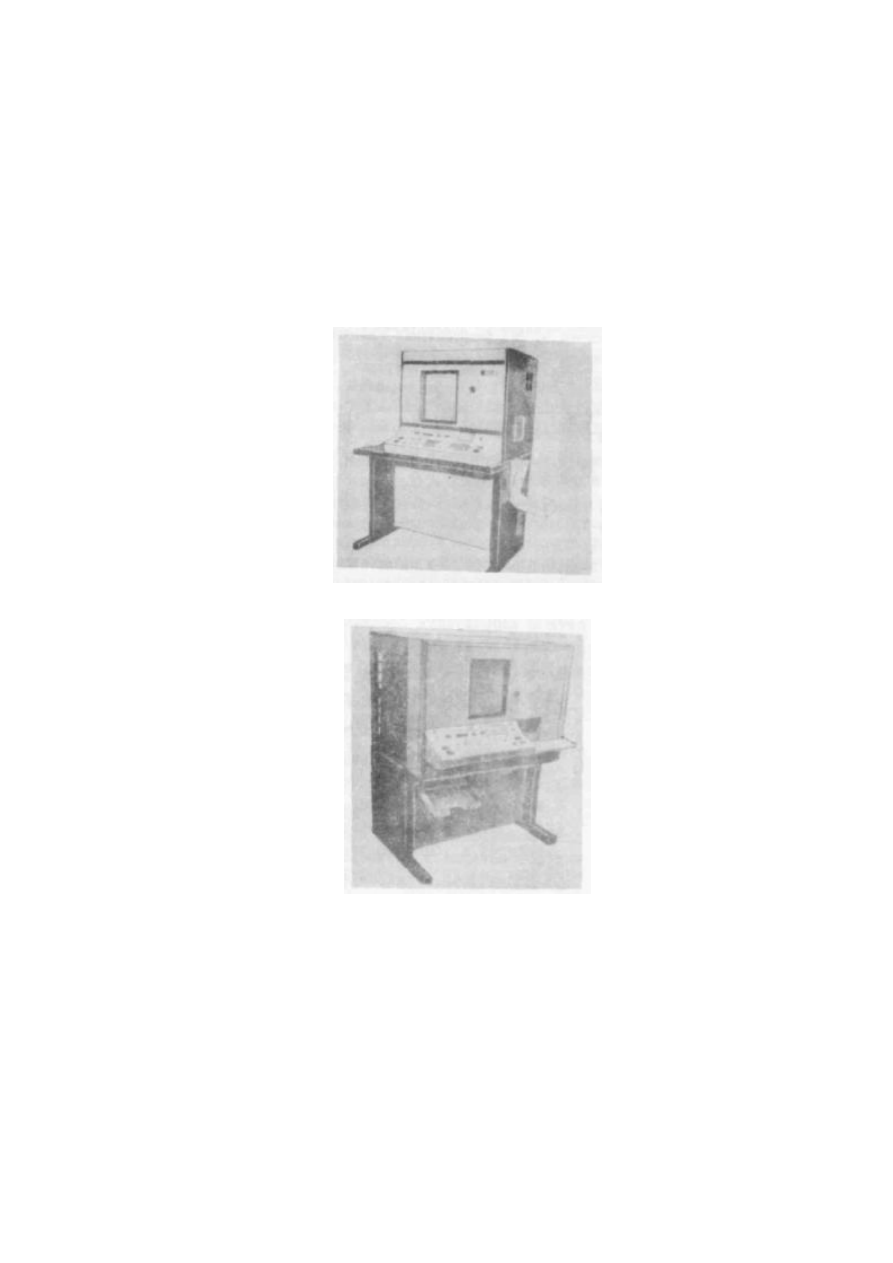

Рис. 17



Рис. 18

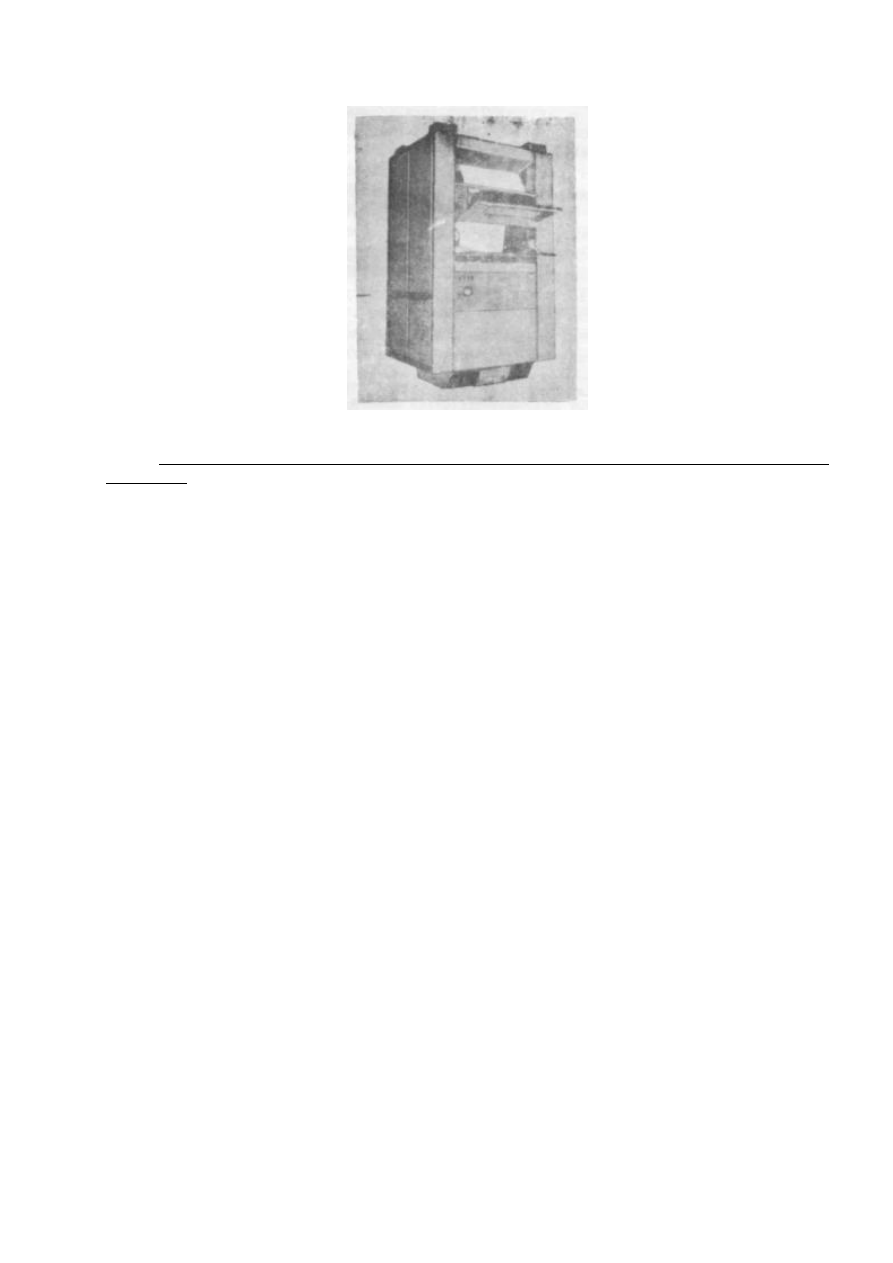

Рис. 19

3.6.  Аппаратура  для  химико-фотографической  обработки  экспонированных  светочувствительных

материалов

*)



*)

  Аппаратура  для  химико-фотографической  обработки  экспонированной  пленки  при

микрофильмировании дана в табл. 6.

3 . 6 . 1 .   Т е р м о с т а т и р у ю щ а я   п р о я в о ч н а я   у с т а н о в к а   Р П У - 7 0 М

РПУ-70М  состоит  из  трех  полистироловых  ванн  для  проявления,  промывания  в  воде  после

проявления и фиксирования форматных фотоматериалов размером до 70

×80 см.

Проявочная  и  фиксажная  ванны  объемом  до 20 л  имеют  плавающие  крышки,  предохраняющие

растворы в перерывах работы от окисления кислородом воздуха, и совершают качания с частотой 11
и 14 двойных  ходов  за 1 мин  соответственно.  Крышка  проявочной  ванны  имеет  два  установочных
положения:  нижнее - плавающее  и  верхнее - фиксированное,  предохраняющее  фотоматериал  при
проявлении  от  действия  актиничных  лучей.  В  промывочной  ванне  поддерживается  постоянный
уровень проточной воды.

Проявочная ванна автоматически пополняется добавком через дозатор из бака объемом в 6 л. Под

ней  размещены  теплообменник,  холодильный  агрегат,  бак  с  водой  и  насосы  с  фильтрами  для
принудительной  фильтрации  растворов.  Регулируемый  диапазон  температур  проявителя  составляет
от 15 до 30 °С с точностью ± 0,5 °С. При достижении заданной температуры на шкафу управления
загорается  сигнальная  лампа «Режим». По  истечении  установленного  времени  проявления  подается
звуковой сигнал. Все органы управления установкой размещены в отдельном шкафу.

Работа на РПУ-70М после закладки экспонированного материала в проявочную ванну и закрытия

ее светозащитной крышкой производится при актиничном освещении. Оно гасится только на момент
промежуточной промывки и закладки фотоматериалов в фиксаж.

Потребляемая мощность 3,1 кВт.
Установка имеет габаритные размеры 2930

×1440×1080 мм и массу 460 кг.

3 . 6 . 2 .   П р о я в о ч н ы й   п р и б о р   П Ц О - 2

ПЦО-2 (рис. 20) предназначен  для  химико-фотографической  обработки  цветных  фотобумаг

общего и специального назначения форматом до 30

×30 см и может также применяться для обработки

черно-белых  фотобумаг  и  фотопластинок  указанного  размера.  Конструктивно  прибор  выполнен  по
конвейерной  системе,  в  которой  автоматическое  устройство  последовательно  переносит  кассеты  с
отпечатками из одного бака в другой.

Экспонированные  отпечатки  загружаются  в  кассеты  вручную.  В  автоматическом  режиме

управление  работой  прибора  осуществляет  реле  времени,  обеспечивая  заданное  время  обработки
отпечатков  в  растворах  и  автоматическое  включение  механизма  переноса  кассет.  На  выходе  из
прибора  кассета  устанавливается  на  накопителе,  на  котором  одновременно  может  находиться  до 5
кассет с отпечатками.

Предусмотрен ручной привод механизма переноса кассет. Прибор имеет 2 сменных бака на 10 и

20  л  для  проявителя  и 10 баков  по 10 л  для  других  растворов  и  воды.  Температура  проявителя
регулируется автоматически от 18 до 28 °С с точностью ± 0,5 °С.

Техническая производительность прибора при времени одного цикла 2 мин составляет не менее 60

цветных отпечатков в час. Электропитание - сеть переменного тока напряжением 127 ± 22 В; частота
50  Гц.  Потребляемая  мощность 0,53 кВт.  Прибор  имеет  габаритные  размеры  в  рабочем  положении
1290

×735×1220 мм и массу 110 кг.

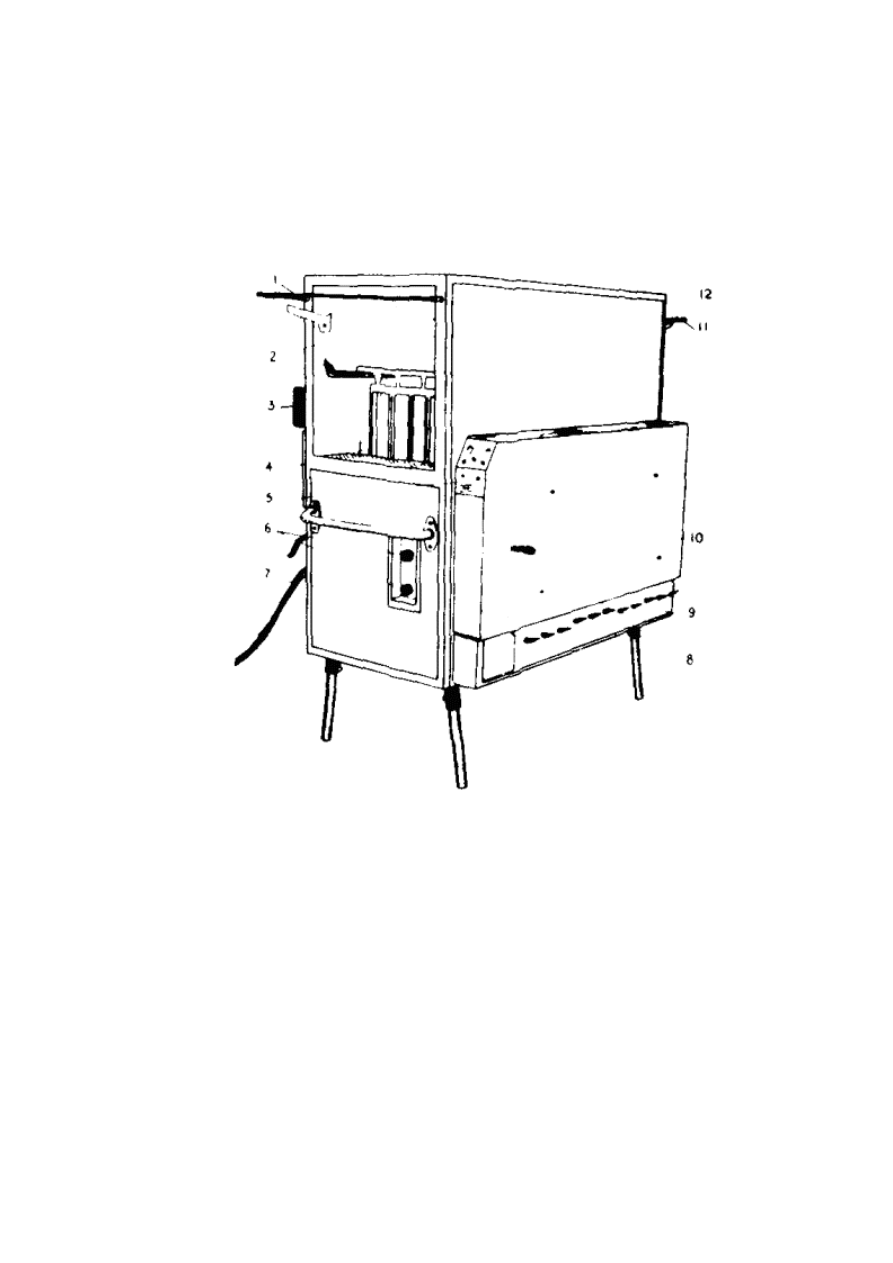

Рис. 20

1, 11 - ограждения; 2 - магазин подачи кассет; 3 - дозатор уровня; 4 - кожух; 5 - пульт управления; 6 -

вентили; 7 - шланг со штуцером; 8 - рукоятка приводная; 9 - панель; 10 - кожух; 12 - съемник кассет
