114

Примечание:

·

Момент затяжки болтов крепления стабилизатора к корпусу 22 - 25 Нм;

·

Момент затяжки соединений крепления тяги стабилизатора к рычагу подвески 22 - 25
Нм;

·

Момент затяжки гайки крепления стабилизатора к тяге стабилизатора 22 - 25 Нм.

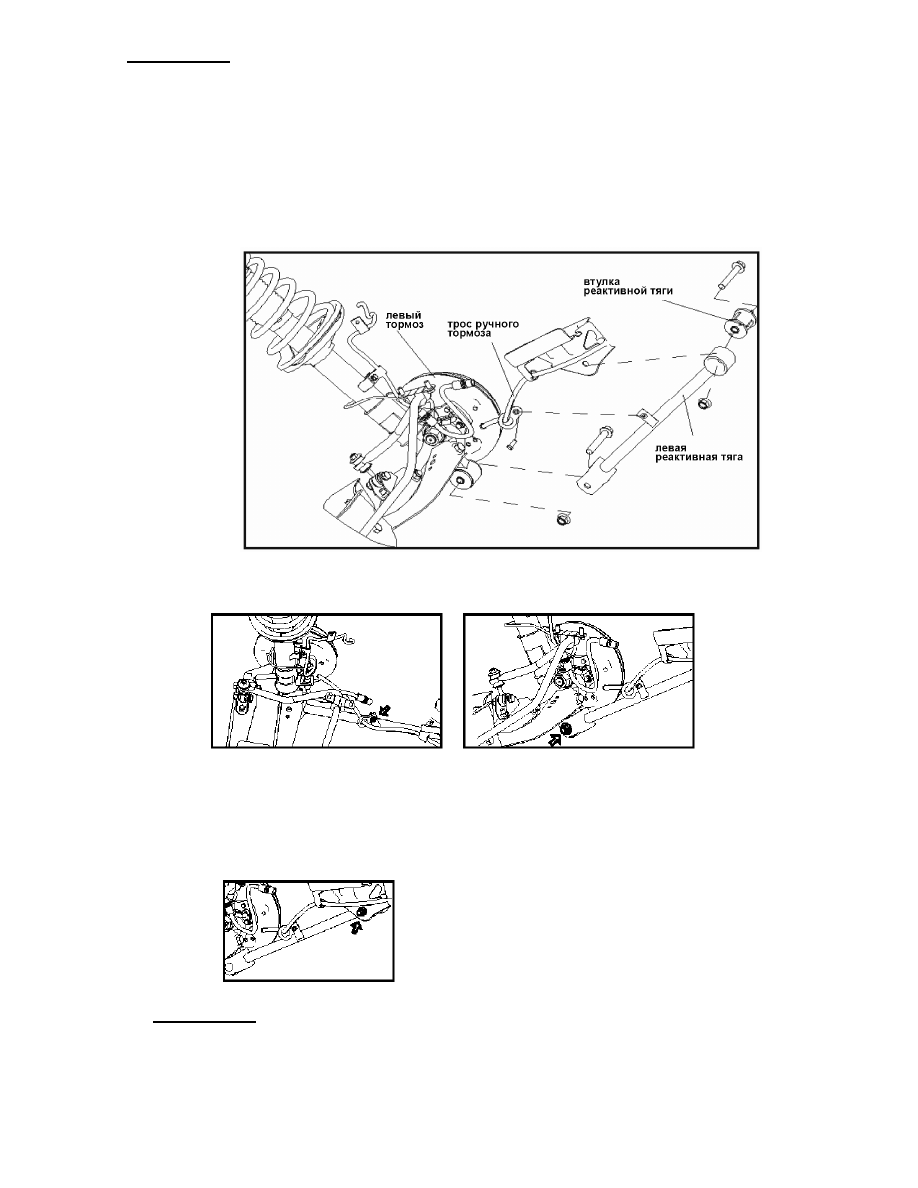

Часть 6. Левая и правая задние реактивные тяги.

1. Замена:

(1)  Отсоедините трос стояночного тормоза. Снимите болт крепления троса к реактивной

тяге;

(2) Снимите реактивную тягу в сборе:

(a) Снимите болт крепления реактивной тяги к колесной ступице;
(b) Снимите болт крепления реактивной тяги к кузову автомобиля.

(3) Сборку произведите в обратном порядке.

Примечание:

·

Момент затяжки болта крепления тяги к кузову автомобиля 81 - 96 Нм;

·

Момент затяжки болта крепления тяги к колесной ступице 81 - 96 Нм;

·

Все болты необходимо затянуть на полугруженом автомобиле;

·

Проверьте установку задних колес, при необходимости отрегулируйте.

115

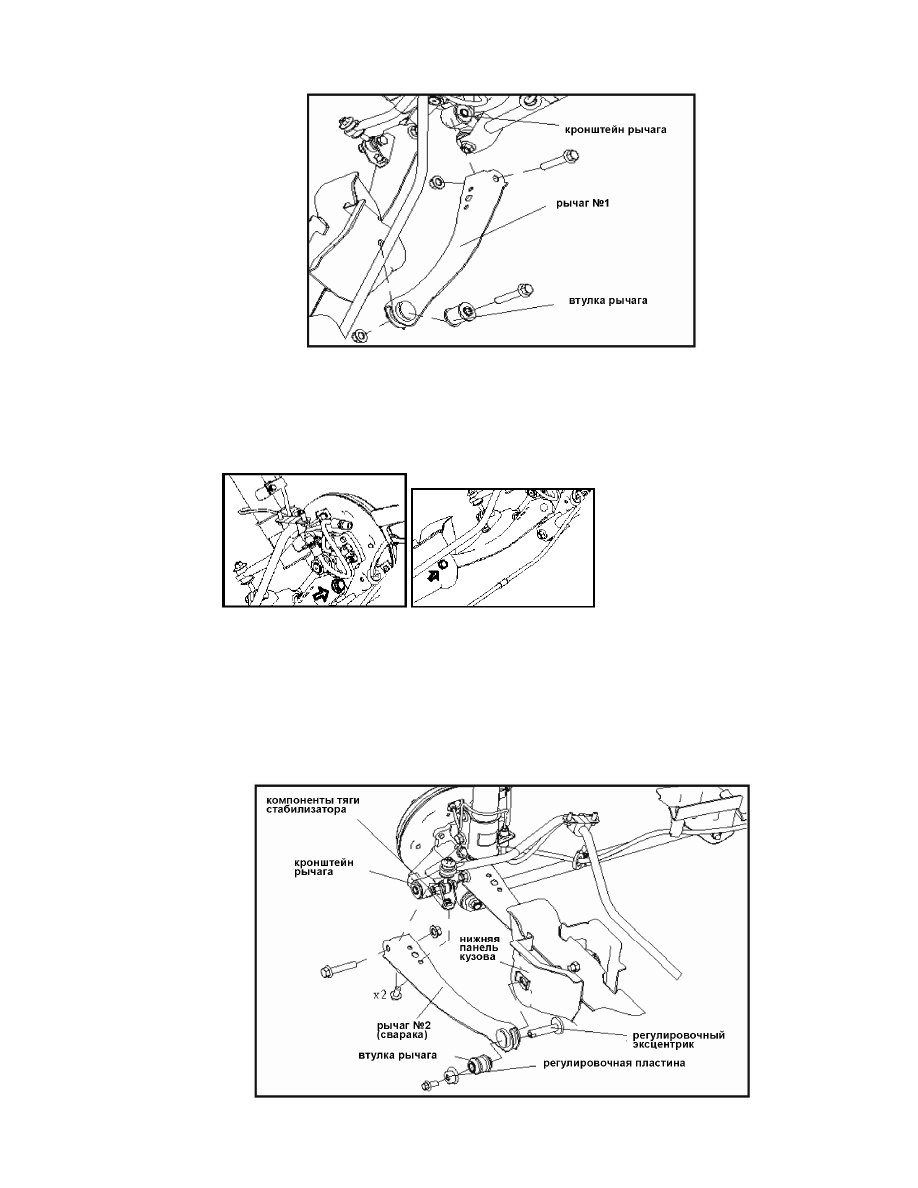

Часть 7. Рычаг задней подвески №1.

1. Замена:

(1)  Снимите рычаг задней подвески №1:

(a) Снимите болт крепления рычага №1 к колесной ступице;
(b) Снимите болт крепления рычага №1 к кузову автомобиля.

(2)  Установите рычаг задней подвески №1:

(a)

Момент затяжки болта крепления рычага №1 к кузову автомобиля 81 - 96 Нм;

(b)

Момент затяжки болта крепления рычага №1 к колесной ступице: 81 - 96 Нм;

(3)  Проверьте установку задних колес, при необходимости отрегулируйте.

Часть 8. Рычаг задней подвески №2.

116

1. Замена

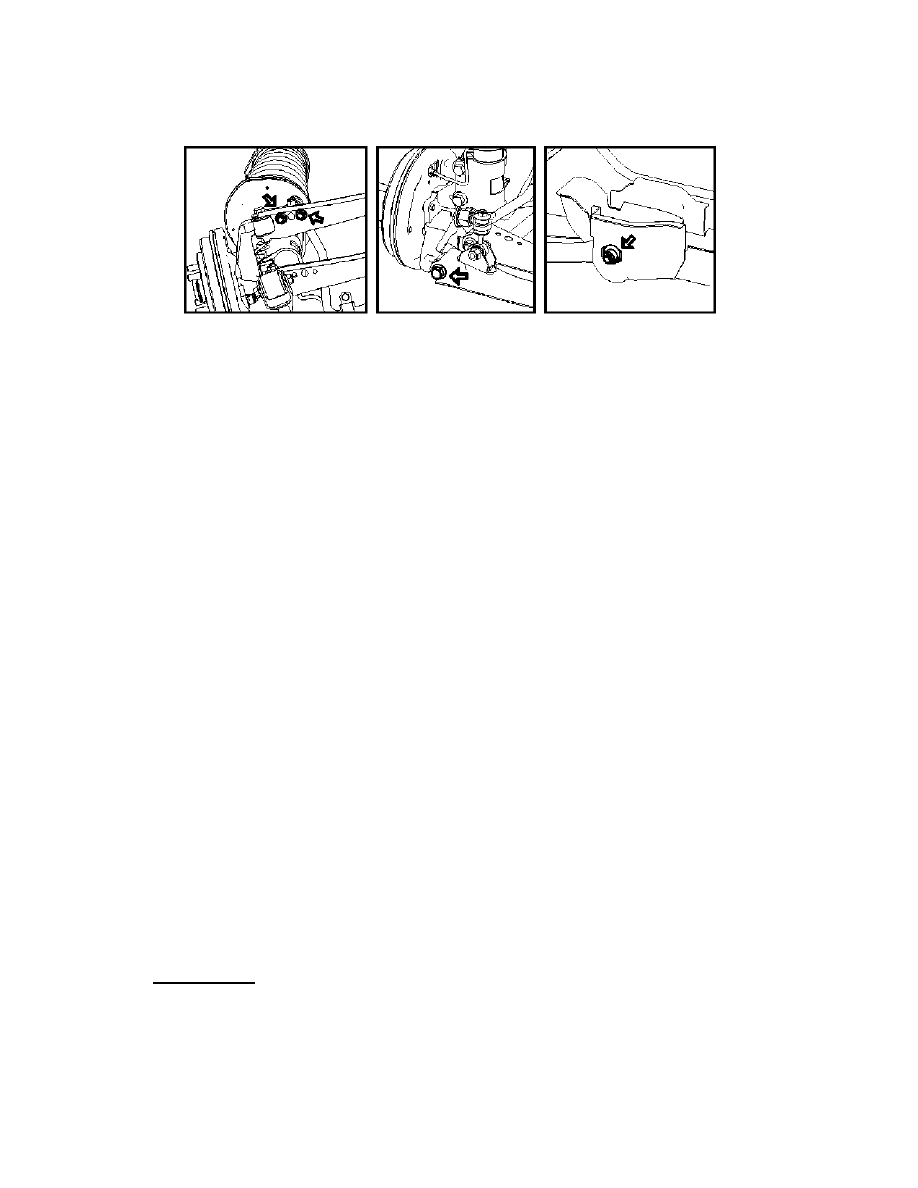

(1)  Снимите компоненты тяги стабилизатора. Снимите болты крепления кронштейна тяги

стабилизатора к рычагу №2.

(2)  Снимите рычаг №2:

(a) Снимите болт крепления рычага №1 к колесной ступице;
(b) Снимите болт крепления рычага №1 к кузову автомобиля, регулировочную

пластину и регулировочный эксцентрик.

(
3)  Установите рычаг №2:

(a) Используя гайку-эксцентрик и регулировочную пластину, установите рычаг №2 на

кузов автомобиля;

(b) Состыкуйте рычаг №2 с колесной ступицей. Момент затяжки 81 - 96 Нм;
(c) Установите  болты  крепления  кронштейна  тяги  стабилизатора  к  рычагу  №2,

затяните их моментом 22 - 25 Нм.

(4) Проверьте  установку  задних  колес, при  необходимости  отрегулируйте  при  помощи

регулировочного  эксцентрика  и  регулировочной  пластины. После  регулировки
затяните болт моментом 45 - 55 Нм.

Раздел 7. Колеса.

Часть 1. Проверка шин.

1. Проверка:

(1)  Проведите внешний осмотр шины и проверьте давление в шине. Давление необходимо

проверить через 15 мин. после остановки автомобиля. Нормальное давление для шин
размерности 175/65 R14 2,2 атм;

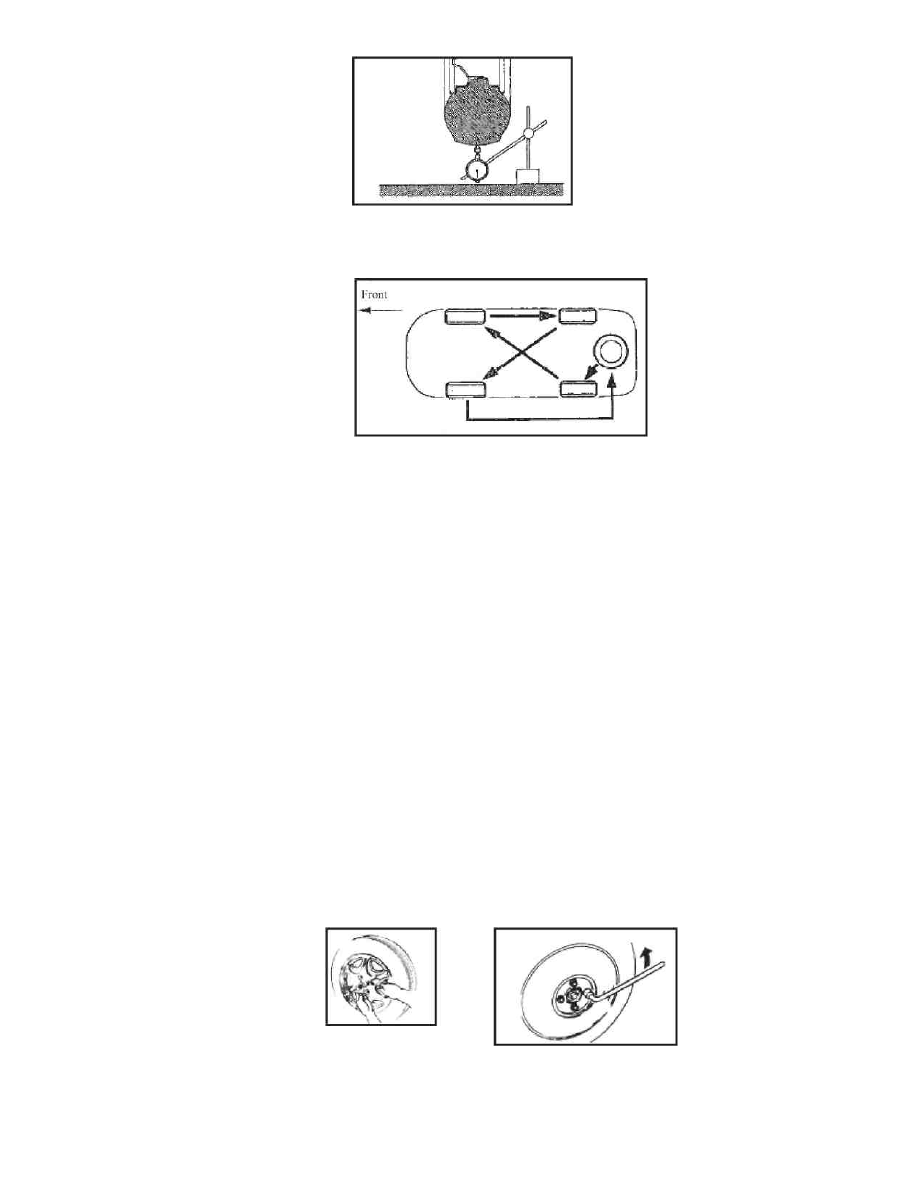

(2)  При помощи цифрового индикатора проверьте биение шины. Биение шины должно

быть не более 3.0 мм;

Примечание:

·

Запрещено использовать шину и диски колес, не соответствующего типа, это снижает
безопасность движения и может привести к несчастному случаю;

·

При  повреждении  диска  колеса  необходимо  обратится  на  сервисную  станцию  для
ремонта или замены. Запрещено использовать диски колес не соответствующего типа.

117

(3)  Перестановка  колес. Перестановку  колес  рекомендуется  проводить  каждые 10000 км

пробега. Ниже приведена схема перестановки колес.

(4) Проверка  балансировки  колес. Балансировку  колеса  необходимо  проводить  с

точностью до 8.0 г. Иначе это может привести к вибрации и шуму во время движения
автомобиля.

Часть 2. Замена колеса.

1. Замена:

(1)  Снимите декоративный колпак с обода колеса при помощи отвертки;

(2)  Ослабьте гайки крепления колеса при помощи ключа;
(3)  Места установки домкрата показаны на рисунке. Домкрат необходимо устанавливать в

точку, расположенную ближе к меняемому колесу;
