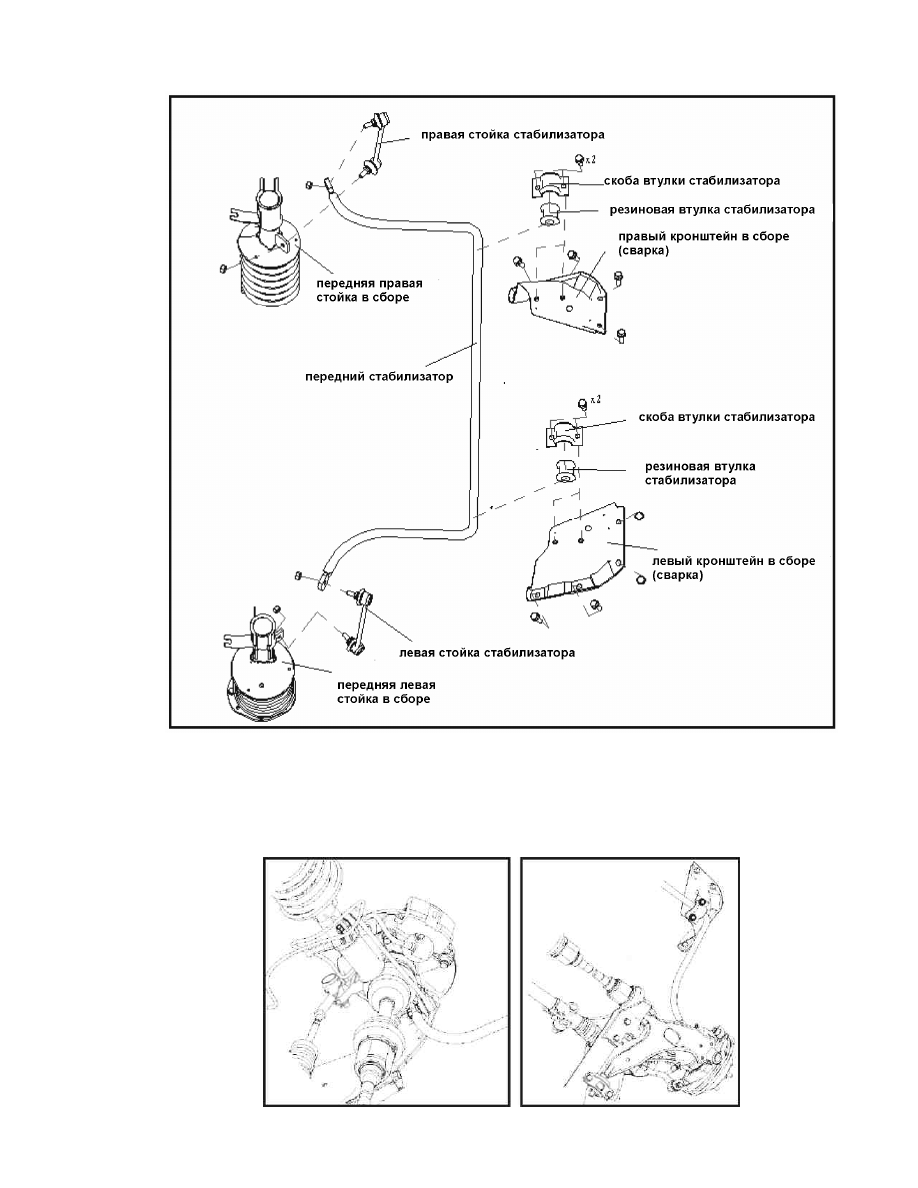

Часть 6. Передний стабилизатор и стойки стабилизатора.

1. Замена:

(1)  Снятие стоек стабилизатора:

(a) Снимите гайки крепления стоек стабилизатора к стойкам амортизатора;
(b) Снимите гайки крепления стоек к стабилизатору.

107

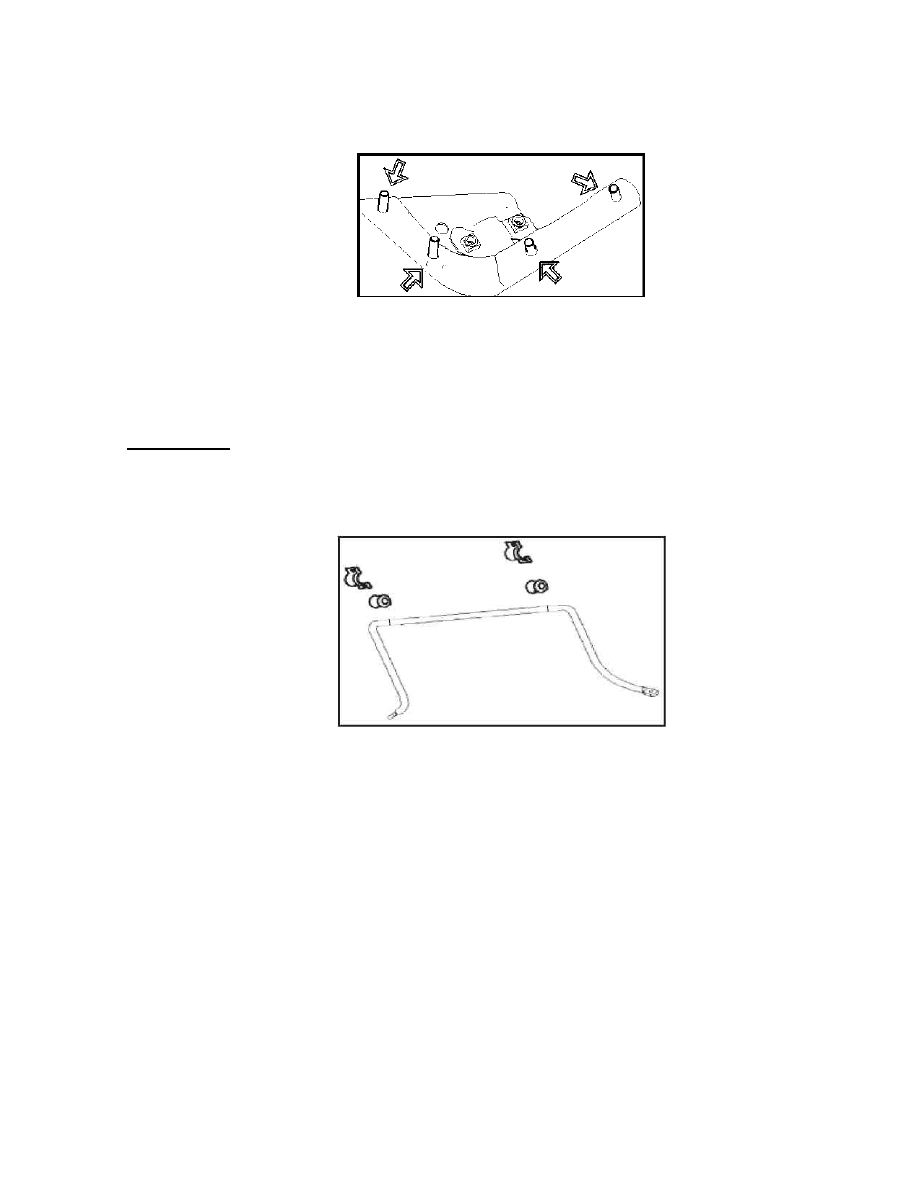

(2) Снимите 4 болта крепления крышек резиновых втулок стабилизатора. Снимите

стабилизатор;

(3) Снимите гайки крепления опорной балки стабилизатора к кузову и снимите его;

(4)  Установите  опорный  каркас  стабилизатора. Установите  и  затяните  гайки  крепления

опорной балки к кузову. Момент затяжки 50 - 60 Нм;

(5) Установите  передний  стабилизатор, 2 резиновые  втулки, скобы  втулок  и 4 болта.

Момент затяжки 50 - 60 Нм;

Примечание:

· Совместите метки на стабилизаторе с метками на резиновых втулках;

· 4 соединительных болта крепления крышек втулок отличаются по длине, два коротких

болта необходимо установить ближе к двигателю.

(6)  Установите стойки стабилизатора:

(a)  Затяните  гайки  крепления  стоек  стабилизатора  необходимым моментом. Момент

затяжки 40 - 50 Нм;

(b)  Подсоедините стойки стабилизатора к амортизаторам, затяните гайки крепления.

Момент затяжки 40 - 50 Нм.

108

Раздел 8. Задняя подвеска.

Часть 1. Задняя подвеска.

1.  Описание задней подвески.

Автомобили  данной  модели  оборудованы  независимой  задней  подвеской  со

стабилизатором поперечной устойчивости. Задняя подвеска состоит из 2-х поперечных и одного
продольного  рычагов, заднего  стабилизатора  и  задних  стоек. В  таблице, приведенной  ниже,
указаны параметры задней подвески.

Наименование

Параметр

Наименование

Параметр

Диаметр рабочего
цилиндра амортизатора,
мм

56

Развал колес

-20´±30´

Диаметр штока
амортизатора, мм

18

Схождение колес, мм

1-5

Ход штока, мм

230

Примечание: Регулировки колес даны для пустого автомобиля

2. Таблица неисправностей.

Приведенная ниже таблица поможет Вам найти причину неисправности. Номер указывает на

приоритет вероятной причины.

Симптом

Причина

1. Повреждена шина или неправильное давление в шине
2. Неправильная регулировка задних колес
3. Изношен подшипник ступицы

Увод автомобиля в
сторону

4. Повреждены или изношены детали подвески
1. Автомобиль перегружен
2. Поломана или просела пружина

Проседание кузова
автомобиля

3. Неисправность амортизатора
1. Повреждена шина или неправильное давление в шине
2. Установлены колеса не того типа

Раскачка автомобиля

3. Неисправность амортизатора
1. Повреждена шина или неправильное давление в шине
2. Неправильная регулировка задних колес
3. Неисправность амортизатора

Вибрация задних колес

4. Установлены колеса не того типа
1. Повреждена шина или неправильное давление в шине
2. Неправильная регулировка задних колес
3. Неисправность амортизатора

Износ шин

4. Повреждены или изношены детали подвески

109

Часть 2. Схема задней подвески.
