110

Часть 3. Регулировка задних колес.

1. Проверка:

(1)  Проверьте давление в шинах. Оно должно составлять 2,2 атм;

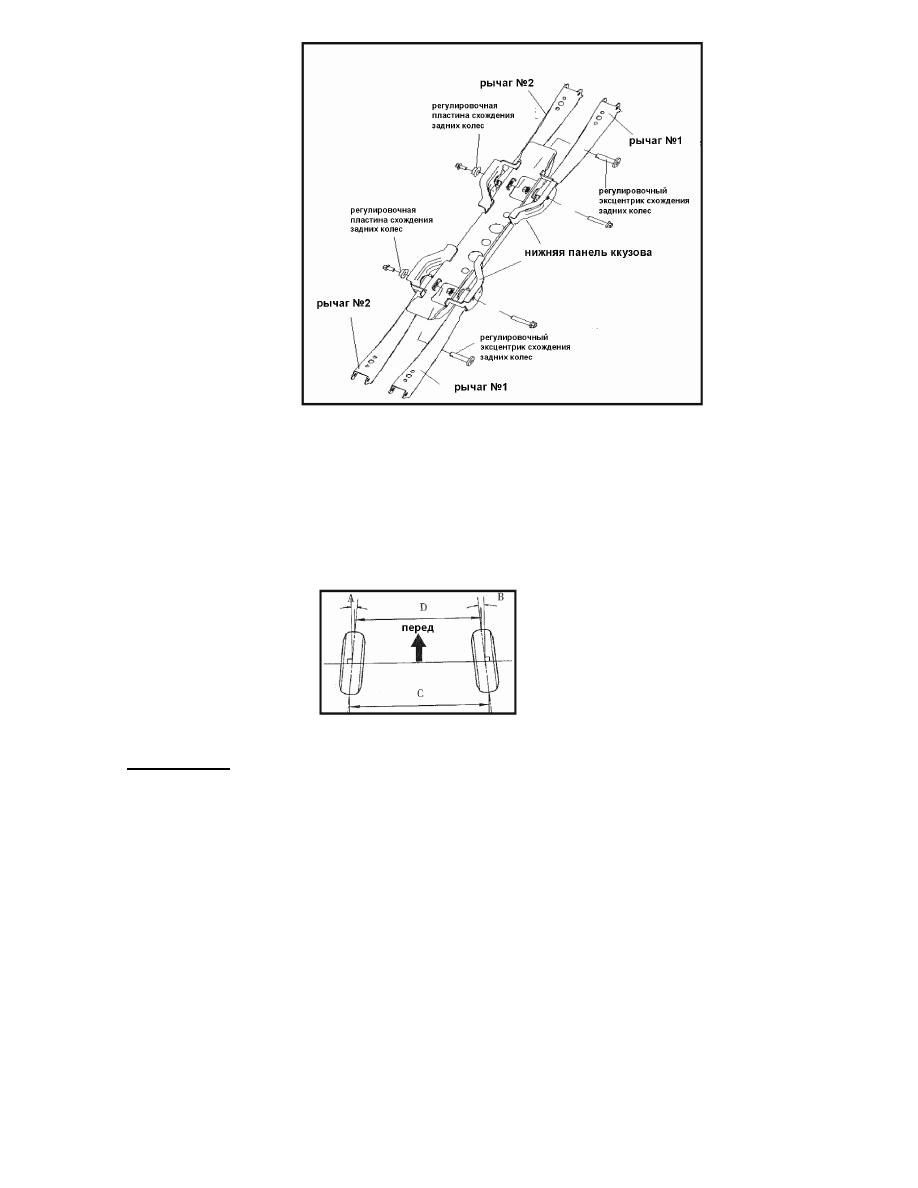

(2) Проверьте схождение колес. C-D = 1 – 5 мм;
Если  значение  схождения  выходит  за  пределы  допустимых  норм, необходимо
отрегулировать схождение колес.
(3)  Проверьте развал колес. Он должен составлять 20´± 30´.

Примечание: Если значение развала  колес  выходит за  пределы допустимых норм, необходимо

проверить  состояние  деталей  подвески. При  необходимости  замените  поврежденные
детали.

111

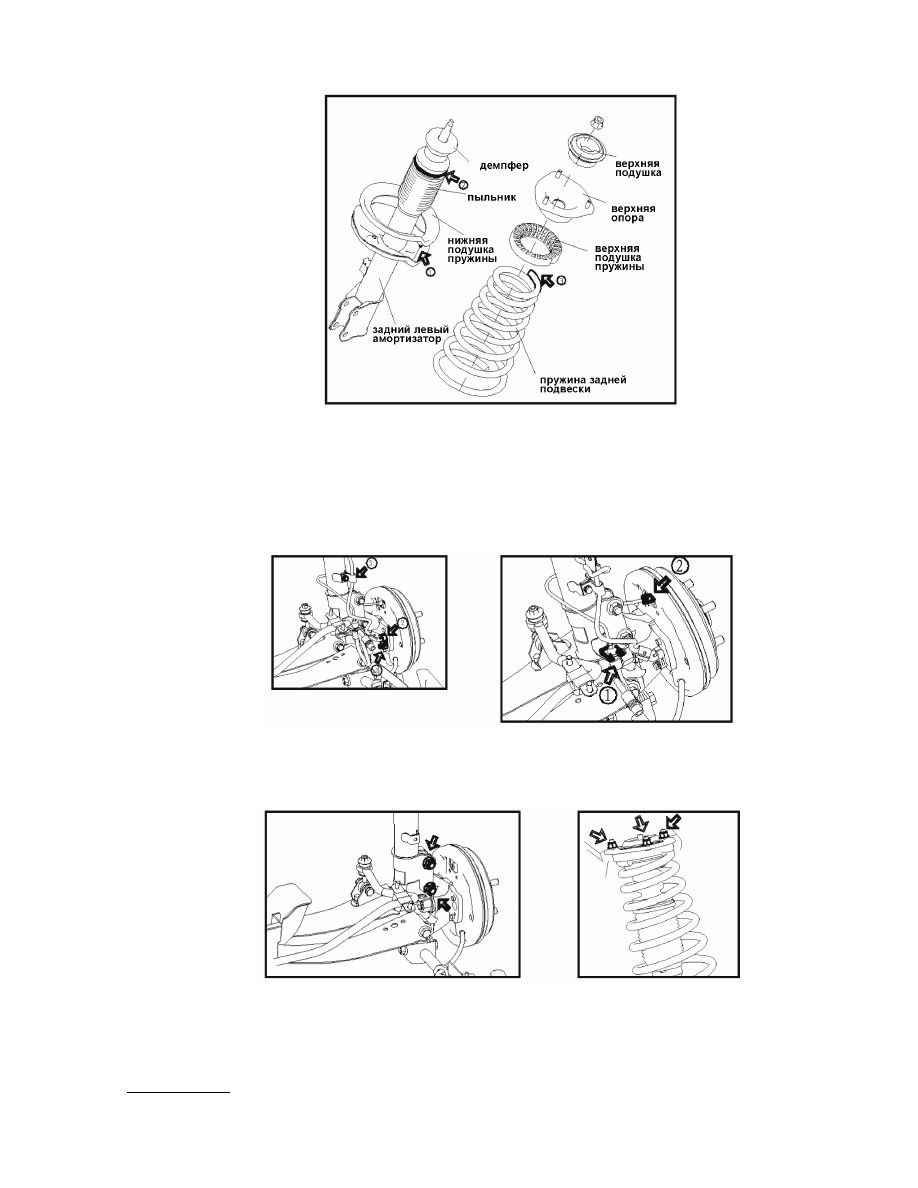

Часть 4. Левая и правая задние стойки подвески.

1. Замена:

(1) Снимите заднее колесо;
(2)  Снимите датчики АБС:

(a) Снимите болт крепления датчика АБС. Снимите датчик;
(b) Снимите болт крепления на кронштейне амортизатора.

(3)   Отсоедините  тормозную  трубку  и  заднюю  стойку  в  сборе.  Снимите скобу  крепления

тормозного шланга к кронштейну.

(4)  Снимите левую и правую стойки в сборе:

(a) Отсоедините заднюю стойку от тормозного механизма;
(b) Снимите 3 гайки крепления стойки к кузову автомобиля.

Примечание: используйте  подручный  инструмент  для  подвески  переднего  тормоза, не

повредите тормозной шланг.

112

(5)  Разберите левую, правую стойки;
(6)  Сборку проведите в обратном порядке.

Примечание:

·

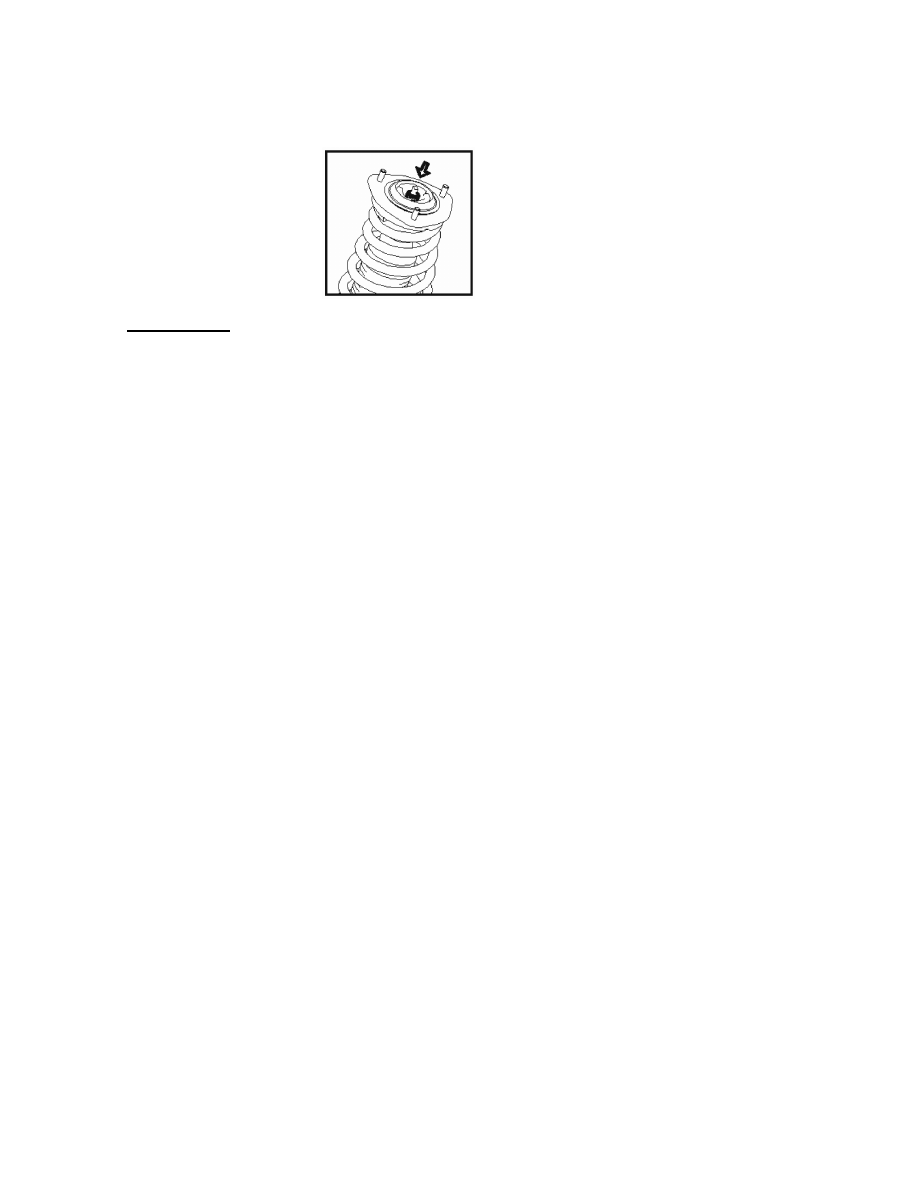

При  установке  гайки  штока  амортизатора, используйте  специальный  инструмент.
Момент затяжки 32 - 38 Нм;

·

Момент затяжки гаек крепления стойки к кузову автомобиля 32 - 38 Нм;

·

Установите датчики АБС и провода;

·

При установке и креплении тормозных шлангов и трубок убедитесь в том, что они не
касаются других деталей задней подвески;

·

Момент затяжки гаек задних колес 95 - 115 Нм;

·

Проверьте  герметичность  тормозной  системы, выпустите  воздух  из  тормозной
системы;

·

Проверьте сигналы от датчиков АБС;

·

Проверьте установку задних колес, отрегулируйте при необходимости.

113

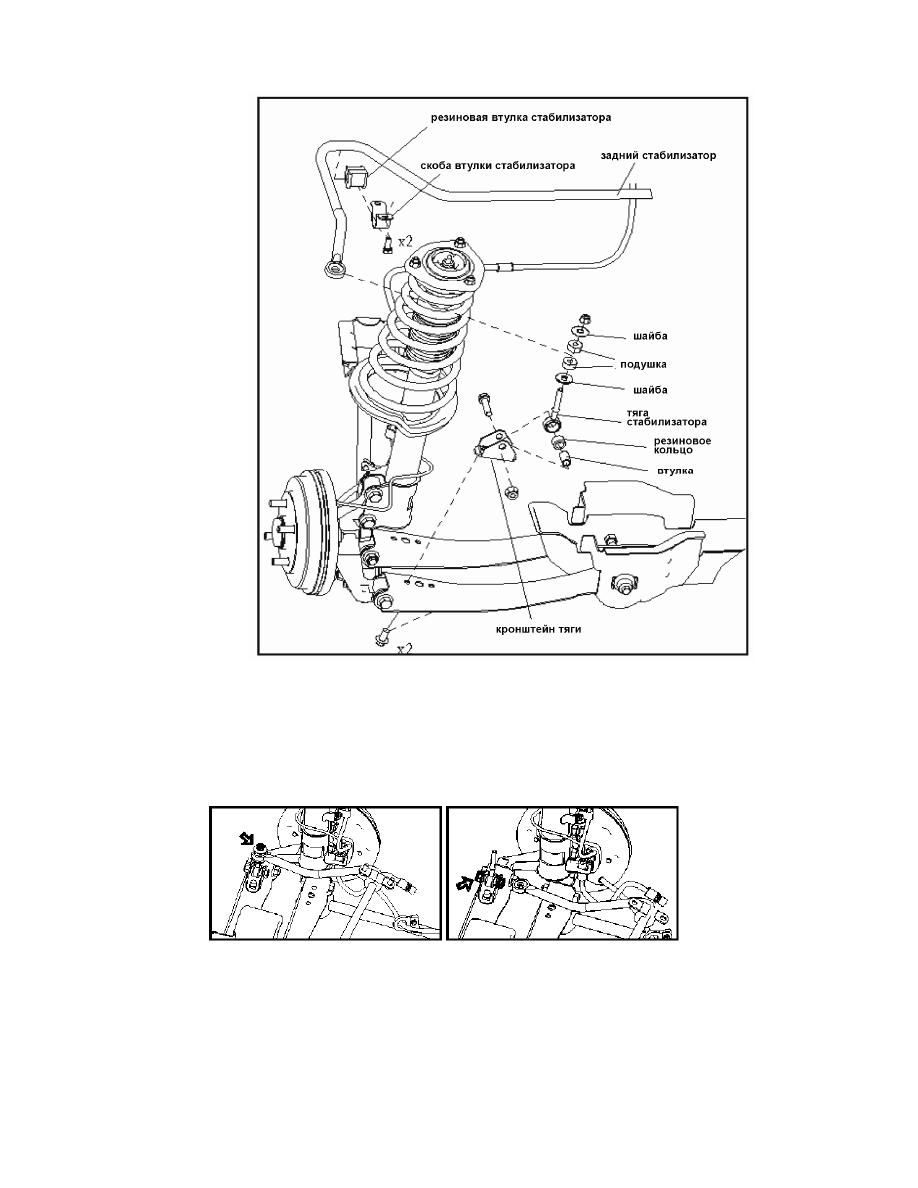

Часть 5. Задний стабилизатор.

1. Замена:

(1)  Снимите задний стабилизатор:

(a) Снимите гайки крепления стабилизатора к тягам;
(b) Снимите 4 болта крепления скоб резиновых втулок стабилизатора к кузову

автомобиля.

(2)  Снимите тягу стабилизатора и рычаг подвески;
(3)  Снимите элементы тяги стабилизатора;
(4)  Снимите стабилизатор в сборе:

(a) Снимите скобы втулок стабилизатора;
(b) Снимите втулки стабилизатора.

(5)  Сборку произведите в обратном порядке.
