34

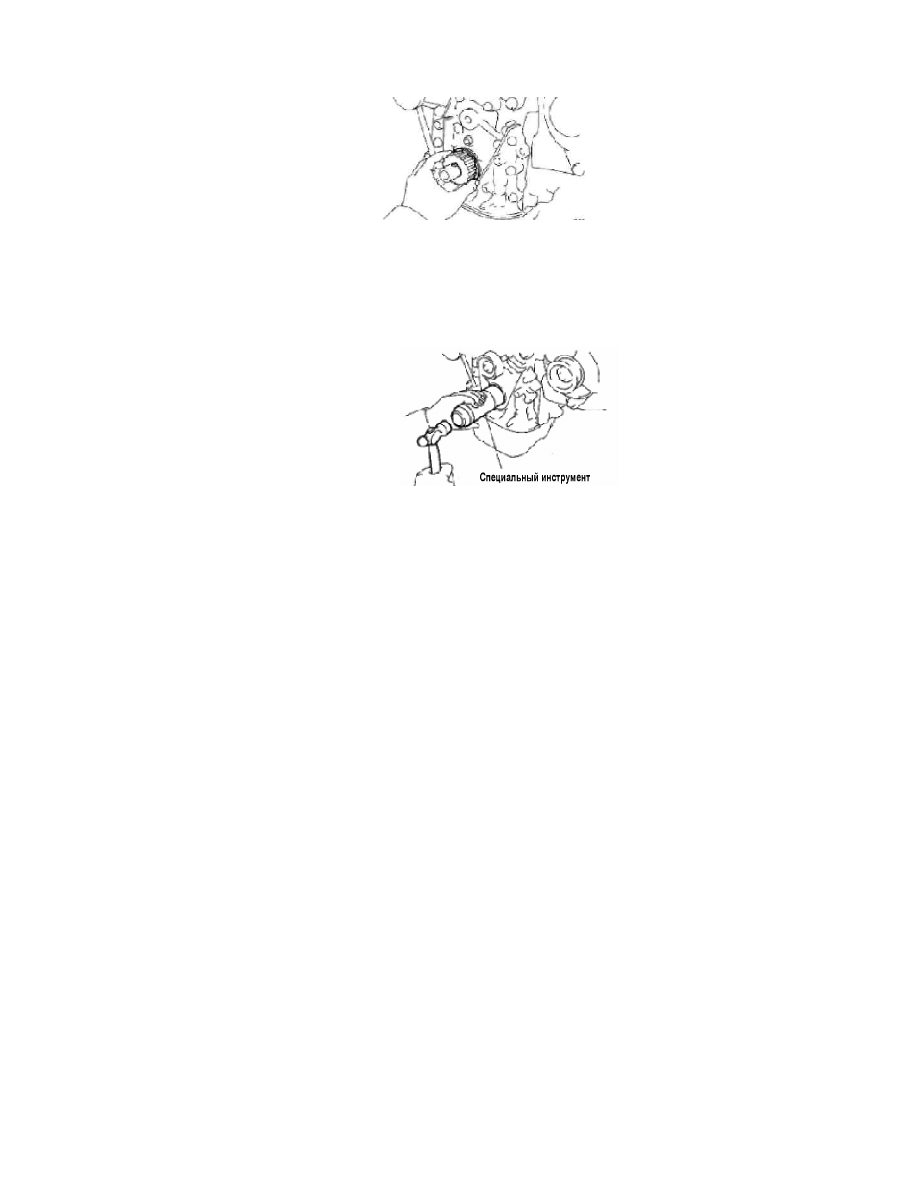

Рис. 77

(3)  Установите новый сальник масляного насоса (Рис.76);

(4)  Установите шестерню привода ремня ГРМ (Рис.77);

(5)  Установите ремень ГРМ;
(6)  Проверьте герметичность соединений систем двигателя.

Рис. 76

35

Часть 7. Замена заднего сальника колен вала.

1. Замена сальника:

(1) Отсоедините от двигателя КПП;
(2) Снимите корзину сцепления;
(3) Снимите диск сцепления;

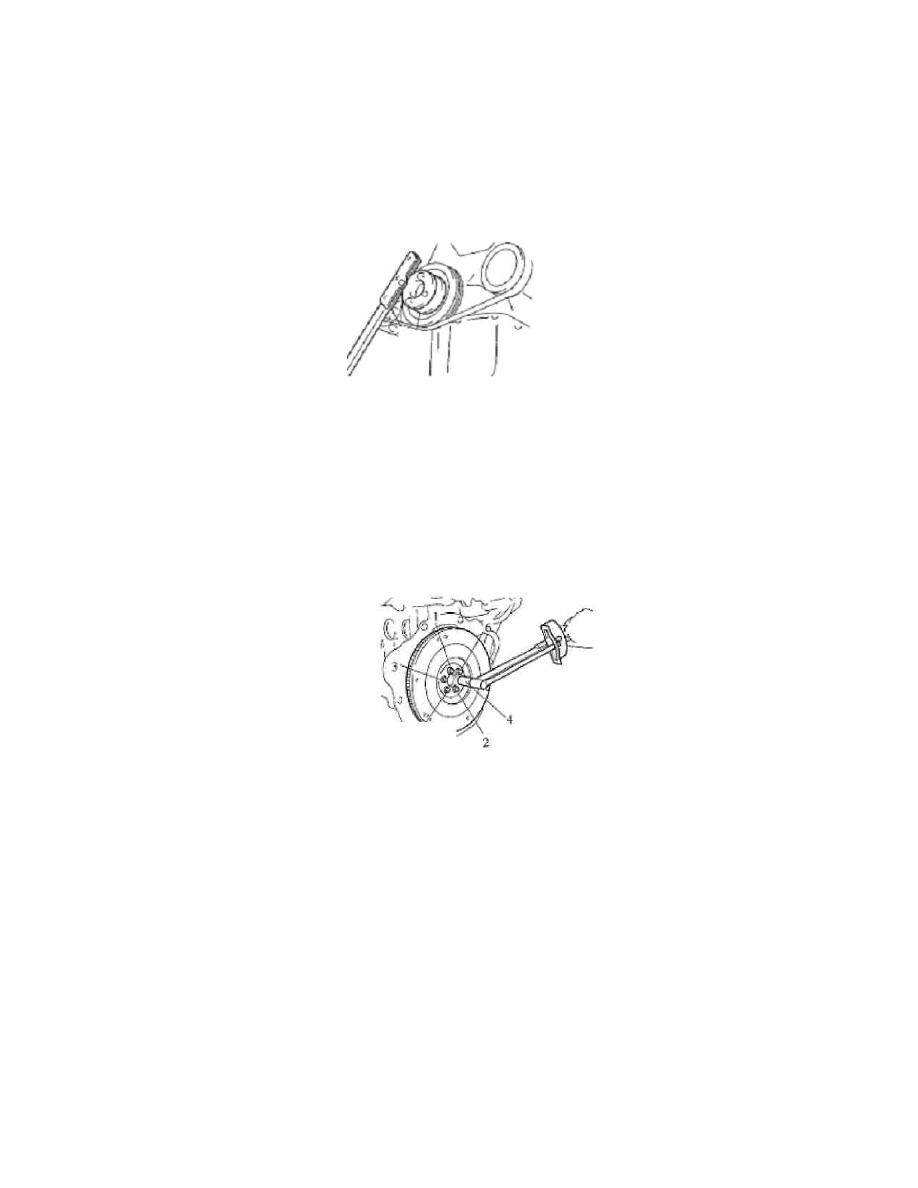

(4) Зафиксируйте коленвал, снимите маховик (Рис 78);

(5) Снимите заднюю крышку двигателя;
(6) Замените задний сальник коленвала;
(7) Установите маховик (Рис.79):
(a) Зафиксируйте колен вал;
(b) Установите маховик на коленвал как показано на рисунке;
(c) Установите и равномерно затяните болты крепления маховика. Момент затяжки: 78 Нм;

(8) Установите диск сцепления;
(9) Установите корзину сцепления;
(10) Подсоедините КПП.

Рис. 79

Рис. 78

36

Раздел 3. Система смазки.

Часть 1. Замена датчика давления масла.

1. Проверка уровня моторного масла;

Прогрейте  двигатель. Через 5 минут  после  остановки  двигателя  проверьте  уровень
моторного масла, он должен быть между метками "L" и "F" на измерительном щупе. Если
уровень ниже, то проверьте герметичность системы смазки двигателя. Добавьте моторное
масло до уровня метки «F».

2. Проверьте состояние масла, изменение цвета;

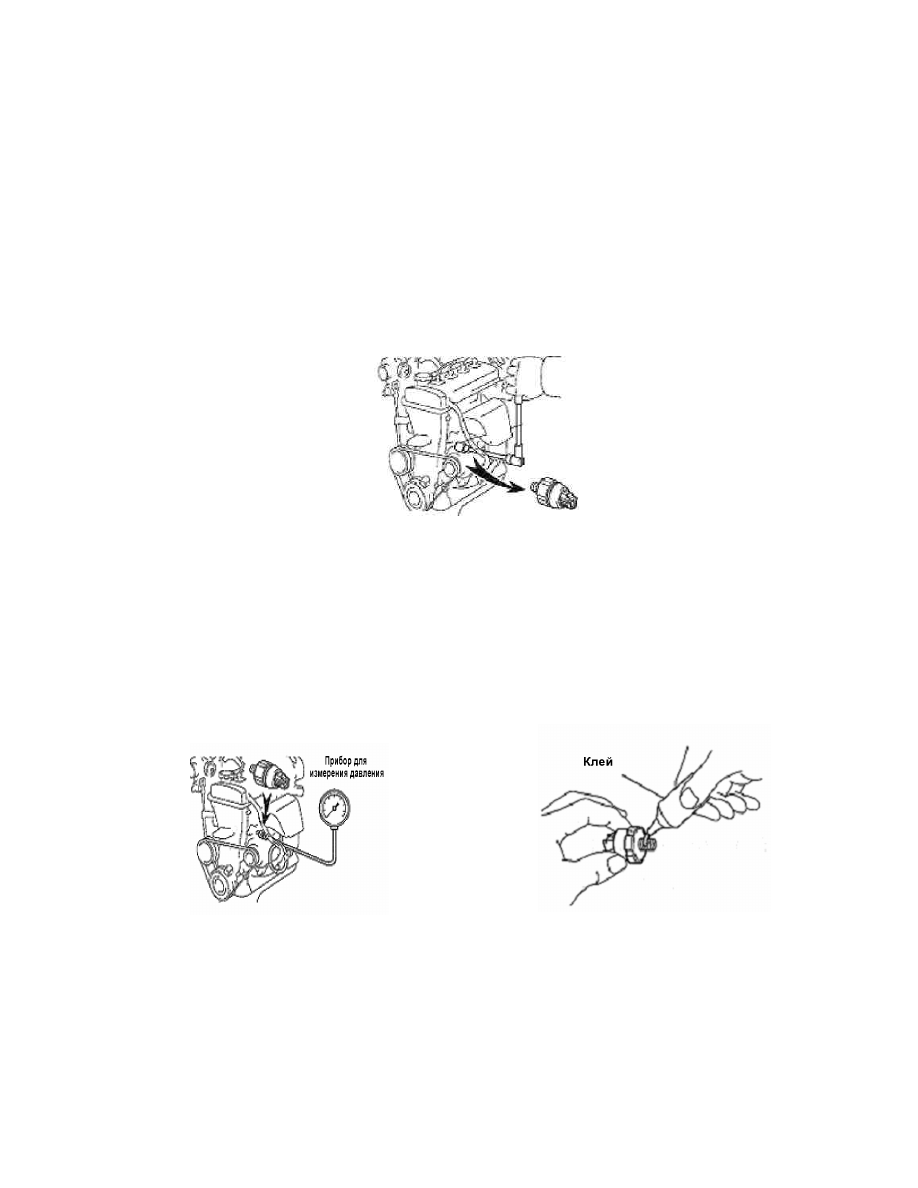

3. Отсоедините датчик давления моторного масла (Рис.80);

4. Установите  прибор  для  измерения  давления  масла (Рис.81). Запустите  двигатель

(двигатель должен быть прогрет);

5.  Проверьте давление масла;
6.  Смажьте 2- 3 нити резьбы датчика герметиком. Установите датчик давления масла
(Рис.82);

       Рис. 81

Рис. 82

Рис. 80

37

Часть 2. Замена масляного поддона.

1.  Снимите ремень ГРМ;
2.  Снимите натяжитель ремня ГРМ;
3.  Снимите шестерню привода ремня ГРМ (Рис.74);
4.  Снимите масляный щуп;
5. Слейте масло;

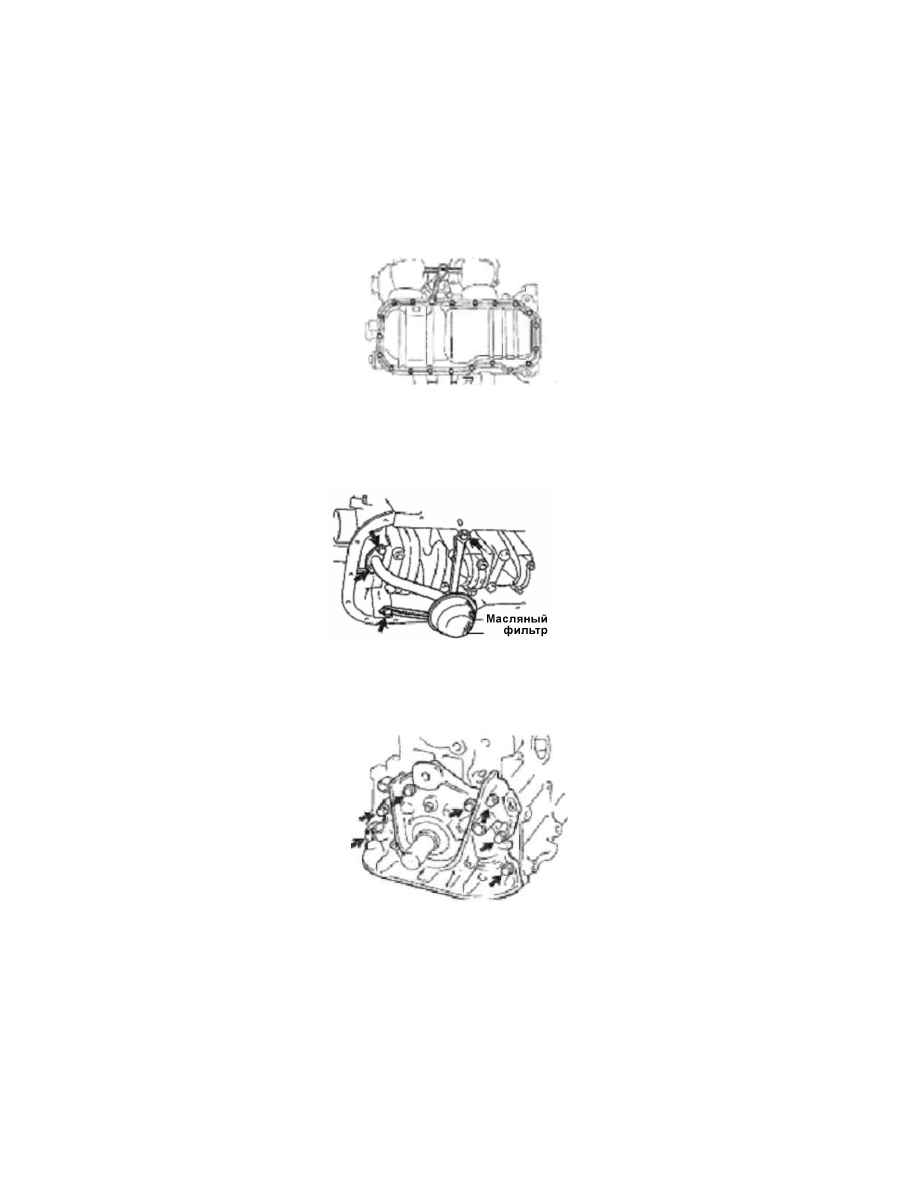

6.  Снимите масляный поддон (Рис.83);

7. Снимите масляный фильтр (Рис.84);

8. Снимите масляный насос (Рис.85);

9. Снимите сальник масляного насоса;
10. Установите сальник масляного насоса;
11. Установите масляный насос;
12. Установите масляный фильтр;
13. Установите масляный поддон (Рис.86).

Рис. 83

Рис. 84

Рис. 85
