8.  Установка крышки головки блока цилиндров:

(1) Удалите остатки старой прокладки;
(2) Нанесите герметик на контактную поверхность головки блока цилиндров с крышкой;
(3) Подсоедините разъемы проводов;
(4) Установите прокладку крышки на головку блока цилиндров;
(5) Установите крышку головки блока цилиндров, 4 шайбы, и 4 винта. Момент затяжки

7.8 Нм;

(6) Подсоедините 2 шланга вентиляции к крышке головки блока цилиндров;
(7) Подсоедините разъем генератора;
(8) Подсоедините разъем датчика давления масла;
(9) Установите хомут крепления жгута проводов;
(10) Подсоедините разъем компрессора кондиционера.

9.  Установите катушку зажигания и высоковольтные провода.
10.  Проверьте отсутствие утечек масла.

15

Раздел 2. Компоненты двигателя.

Часть 1. Компоненты двигателя.

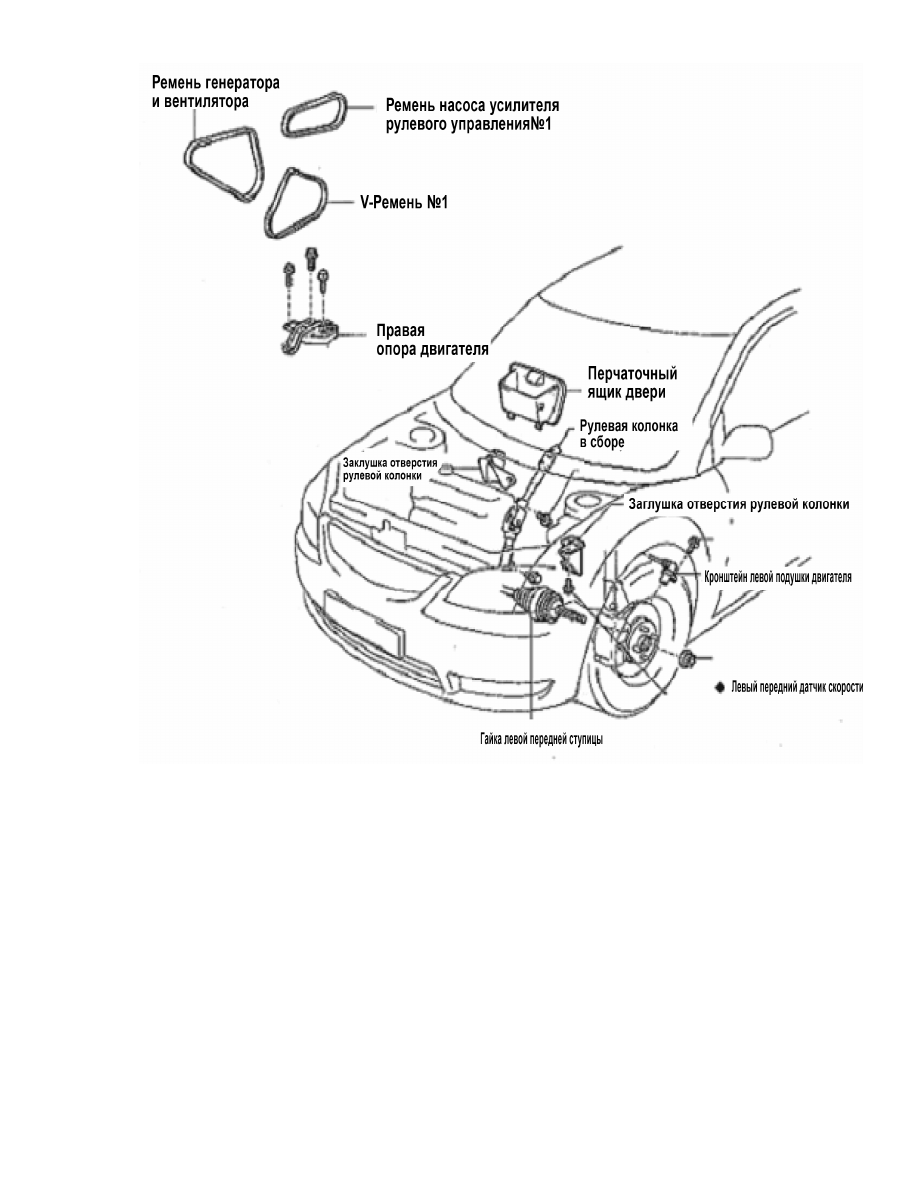

Рис. 20

16

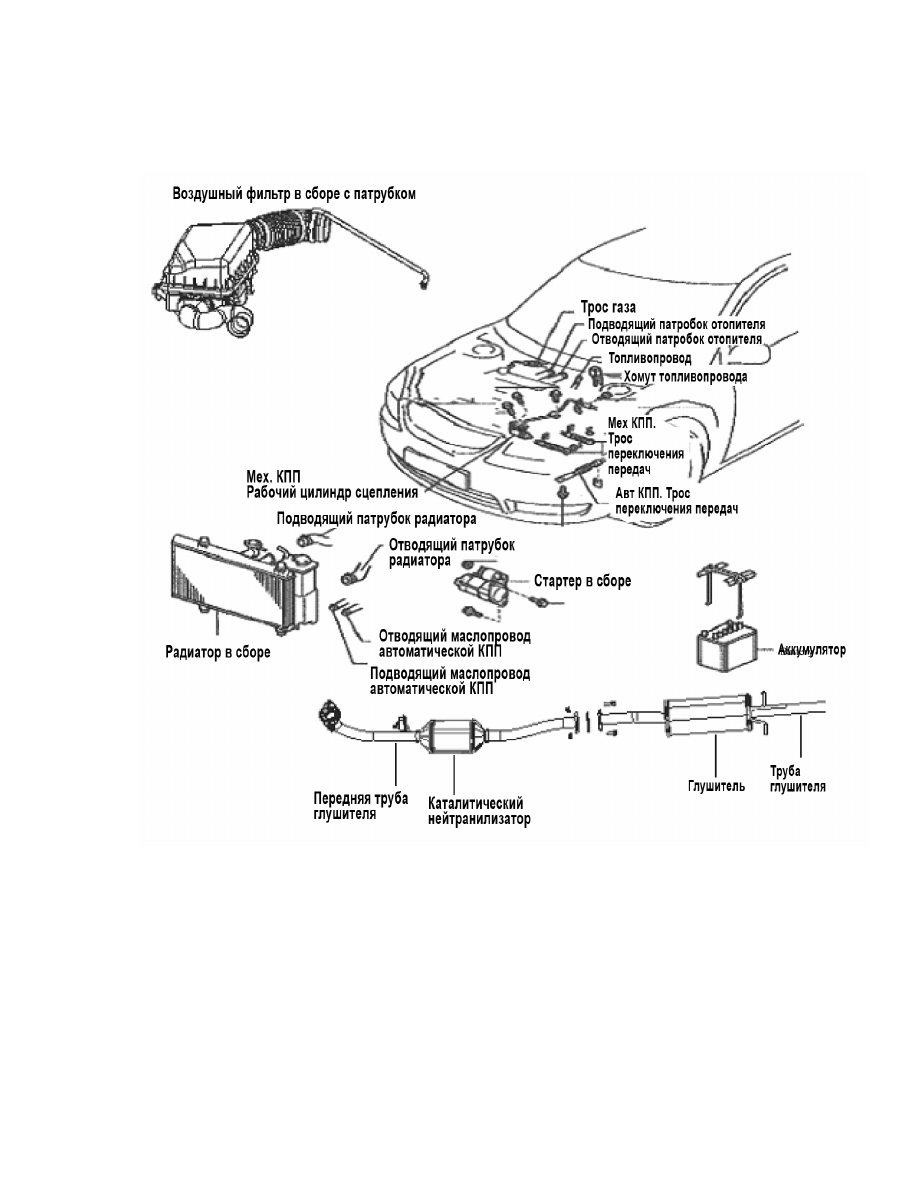

Рис. 21

17

Часть 2. Замена компонентов двигателя.

1.  Снятие двигателя и его компонентов:

(1) При проведении работ не допускайте разлива топлива;
(2) Слейте охлаждающую жидкость;
(3) Отсоедините воздушный фильтр в сборе с патрубком(Рис.23);

(4) Снимите аккумулятор;
(5) Снимите топливо проводы;
(6) Отсоедините водяные патрубки системы охлаждения, патрубки отопителя;
(7) Ослабьте гайку и снимите трос дросселя;
(8) Снимите дроссельную заслонку в сборе;
(9) Снимите бачок насоса усилителя рулевого управления;
(10) Отсоедините приемную трубу глушителя;
(11) Снимите пыльник рулевого вала;
(12) Снимите гайку ступицы переднего колеса;
(13) Снимите датчик АБС;
(14) Снимите шплинт с наконечника рулевой тяги;
(15) Отсоедините нижний рычаг подвески;
(16) Отсоедините передний ШРУС в сборе(Рис.25). Для снятия ШРУСа используйте

пластиковый молоток;

(17) Отсоедините трос переключения передач или тягу переключения передач;
(18) Отсоедините рабочий цилиндр сцепления или трос сцепления;
(19) Снимите двигатель в сборе с КПП:
(a) Подвесьте двигатель на лебедке ;
(b) Открутите 3 болта. Отсоедините кронштейн правой подушки (Рис.26);
(c) Открутите 1 болт. Отсоедините кронштейн левой подушки;
(d) Открутите 1 болт. Отсоедините кронштейн задней подушки;
(e) Поднимите двигатель и КПП.

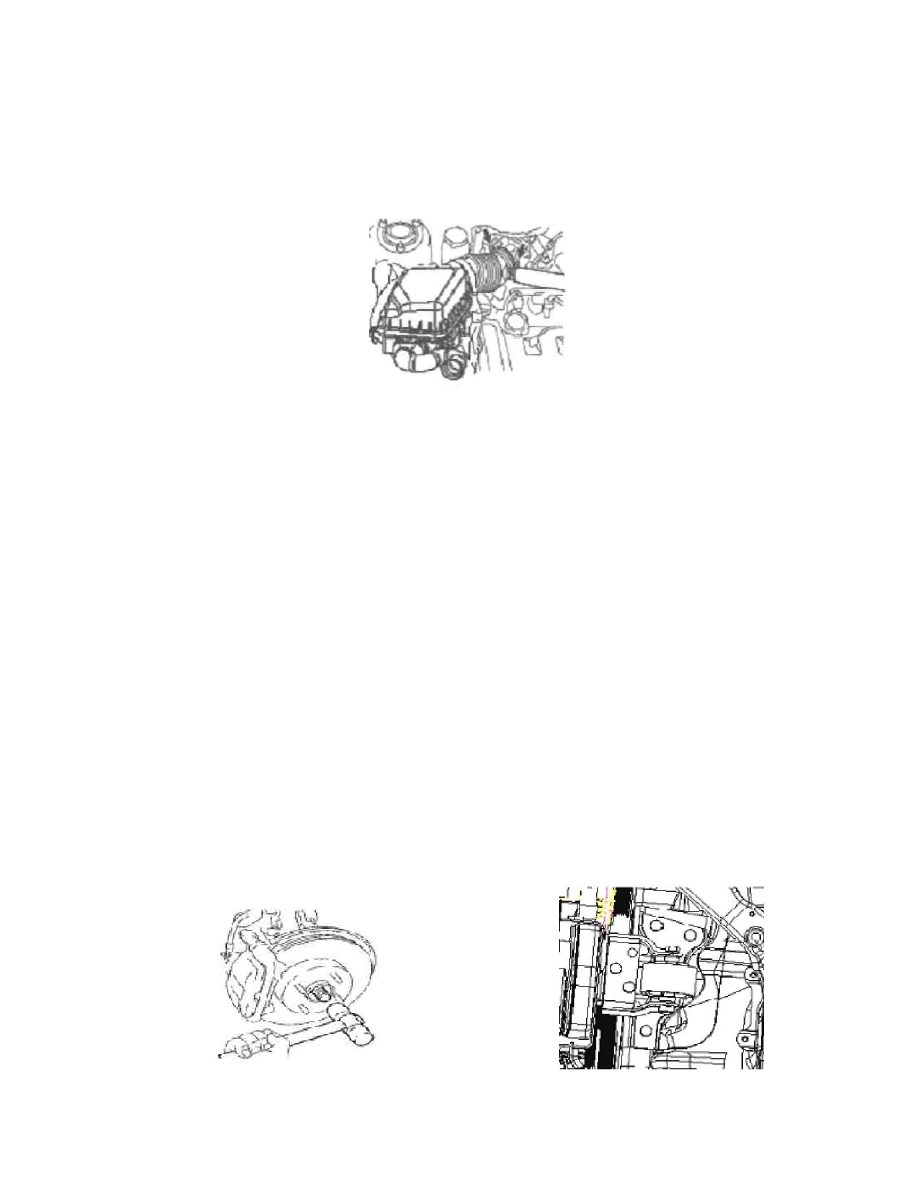

Рис. 23

Рис. 26

Рис. 25
