30

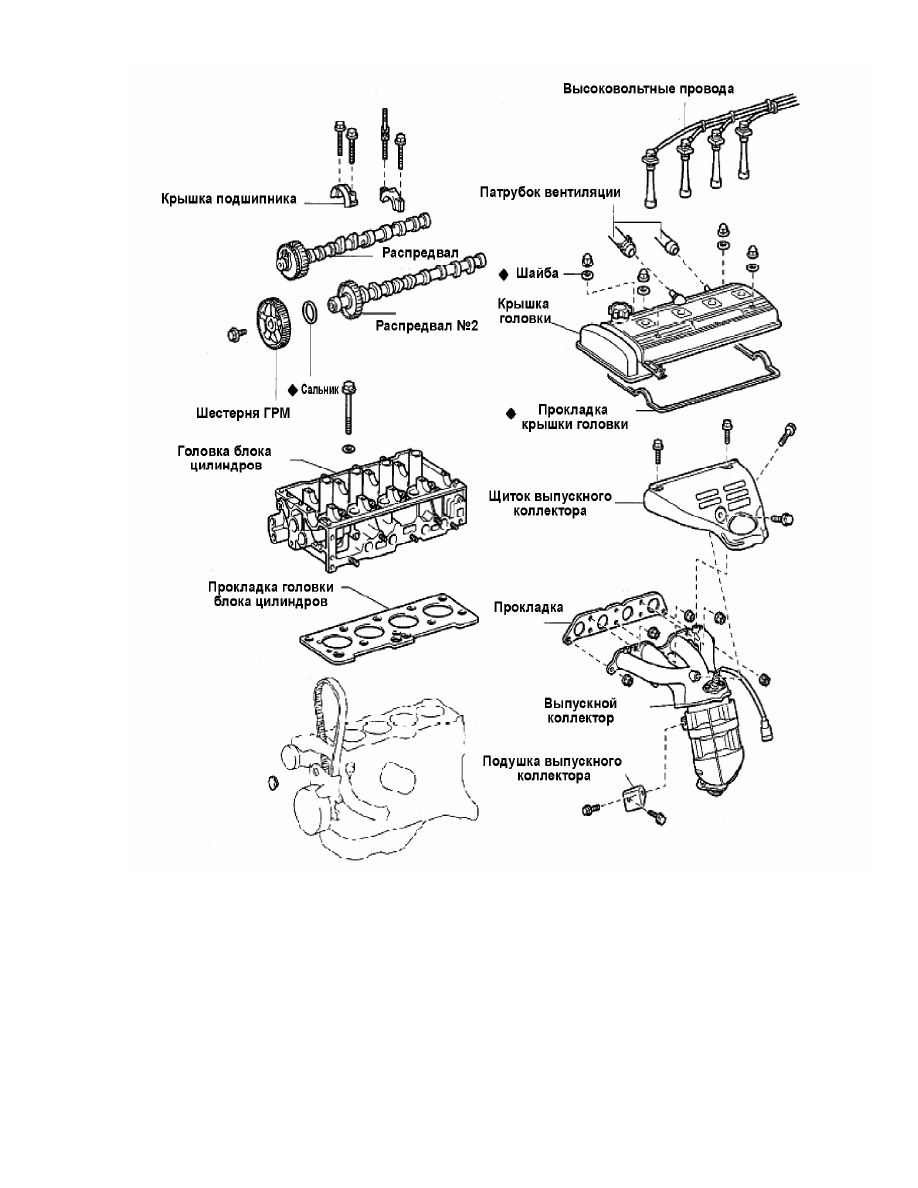

2.  Конструкция головки блока цилиндров.

31

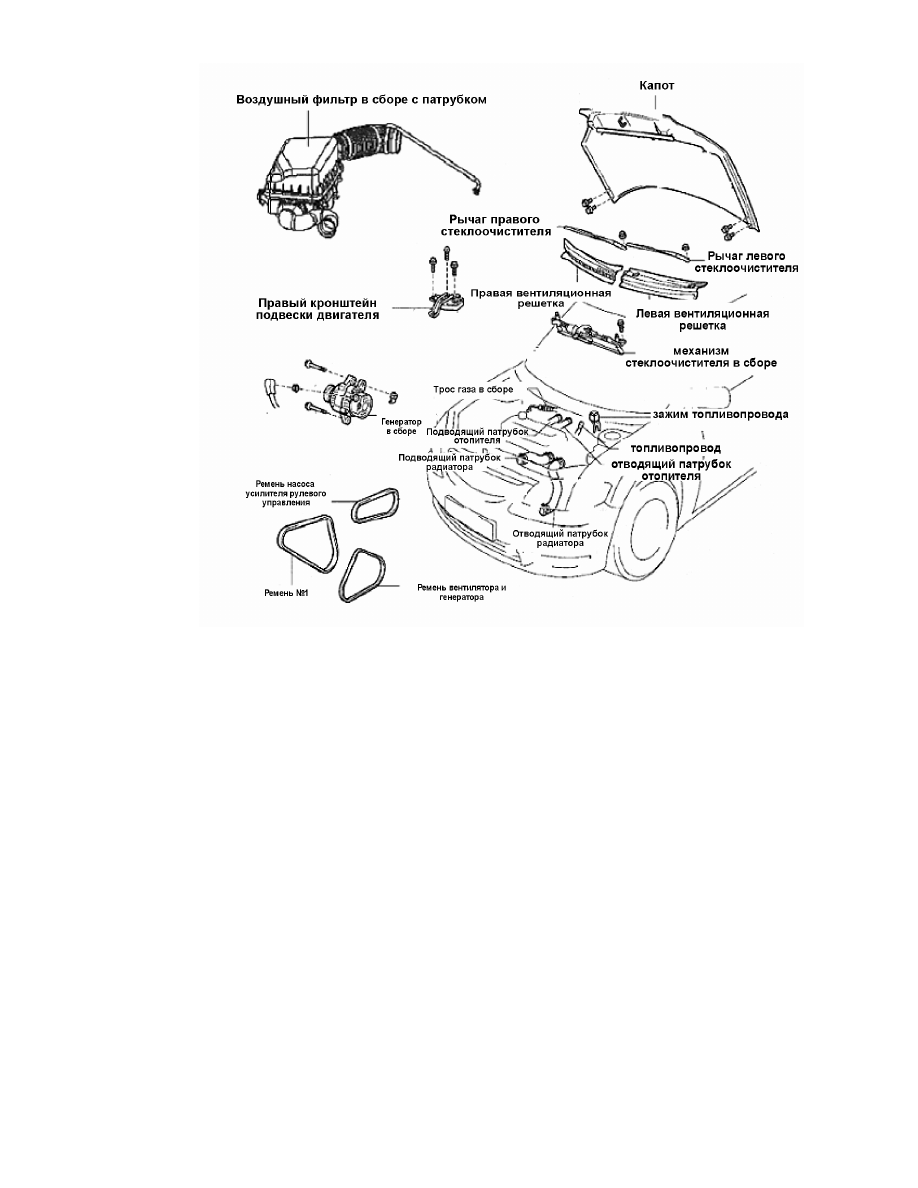

3.  Расположение деталей под капотом.

3. Снятие прокладки:

(1) Отсоедините все провода от двигателя;
(2) Снимите воздушный фильтр с патрубком;
(3) Отсоедините масляные трубки и патрубки системы охлаждения;
(4) Отсоедините аккумулятор;
(5) Отсоедините приводные валы;
(6) Отсоедините левый, правый, задний кронштейн опор двигателя;
(7) Снимите двигатель;
(8) Снимите ремень компрессора кондиционера;
(9) Снимите ремень насоса усилителя рулевого управления;
(10) Отсоедините катушку зажигания и высоковольтные провода;
(11) Снимите крышку головки блока цилиндров;
(12) Отсоедините генератор;
(13) Снимите корпус дроссельной заслонки;
(14)  Снимите опору впускного коллектора;
(15)  Отсоедините масляный щуп;
(16)  Отсоедините топливопровод;
(17)  Отсоедините жгут проводов;
(18)  Отсоедините насос усилителя рулевого управления;

32

(19)  Отсоедините выпускной коллектор (Рис.71).

(20) Отсоедините при помощи рычага головку блока цилиндров от блока (Рис.72);

(21) Снимите прокладку головки блока цилиндров.

3.  Установка прокладки:

(1) Установите прокладку головки блока цилиндров;
(2) Установите головку блока цилиндров; - НЕТ МОМЕНТОВ ЗАТЯЖКИ
(3) Установите выпускной коллектор:

(a) Установите новую прокладку и 5 болтов крепления. Момент затяжки 34Нм;
(b) Установите опору выпускного коллектора при помощи 2-х болтов;
(c) Установите тепловой щиток при  помощи 4-х болтов. Момент затяжки 17Нм.

(4) Установите насос усилителя рулевого управления;
(5) Установите жгут проводов;
(6) Установите топливо провод;
(7) Установите  новую  прокладку  на  фланец  головки  блока  цилиндров. Установите

подводящую водяную трубу (Рис.73).

Рис. 71

Рис. 72

Рис. 73

33

(8) Установите опору впускного коллектора;
(9) Установите корпус дроссельной заслонки в сборе;
(10) Установите распредвалы;
(11) Установите крышку головки блока цилиндров;
(12) Установите двигатель в моторный отсек;
(13) Установите правый, левый и задний кронштейны опор двигателя;
(14) Установите приводные валы;
(15) Установите катушку зажигания и провода высокого напряжения;
(16) Воздушный фильтр в сборе с патрубком;
(17) Установите масляные трубки и водяные патрубки;
(18) Установите передние колеса;
(19) Подсоедините все провода к двигателю;
(20) Проверьте компрессию в цилиндрах;
(21) Проверьте уровень CO/CН;
(22) Проверьте обороты холостого хода и момент зажигания.

Часть 6. Замена сальника масляного насоса.

1. Замена сальника.

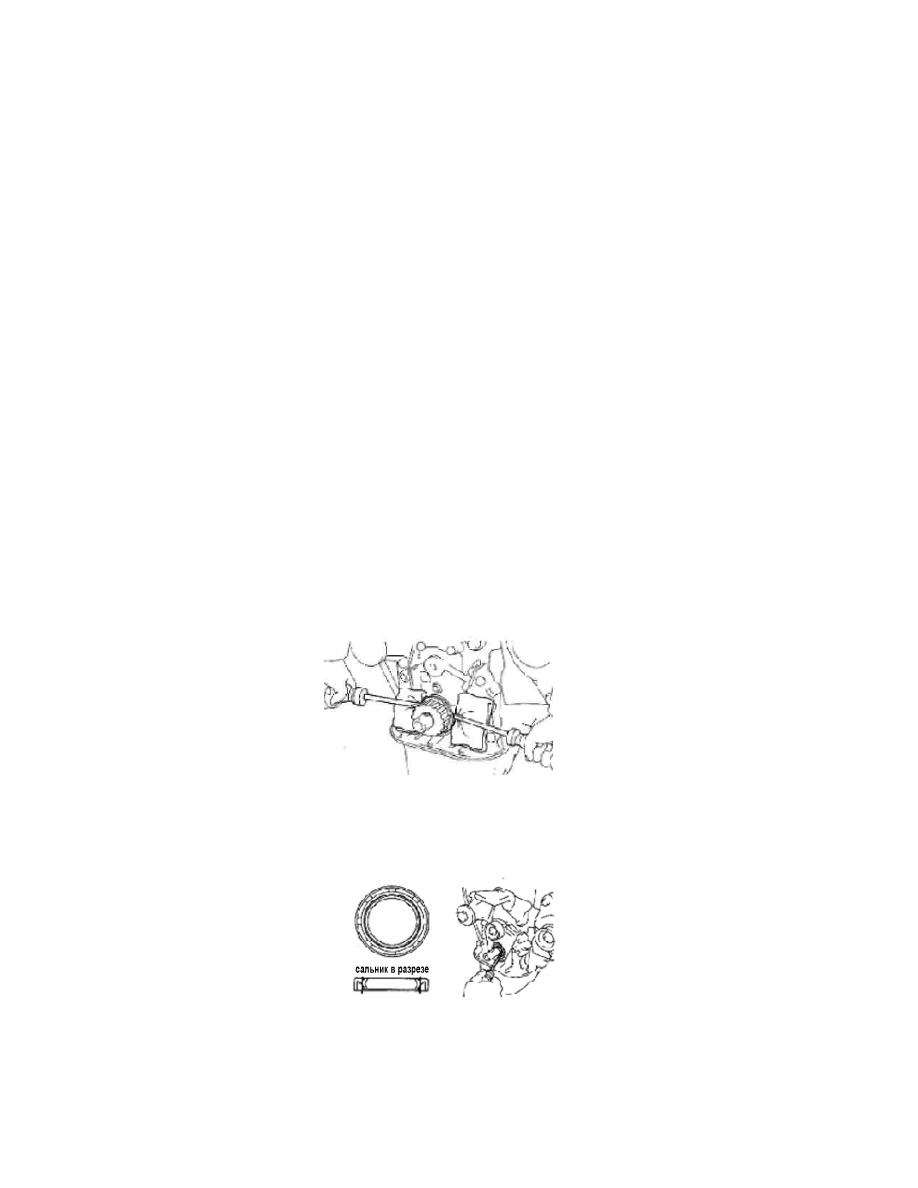

(1) При  помощи 2-х  отверток  снимите  с  коленвала  шестерню  привода  ремня  ГРМ

(Рис.74);

(2)  Снимите сальник масляного насоса (Рис.75);

Рис. 74

Рис. 75
