Время от временина дисплее MERLIN может появляться
окно с текстом оповещения оператора, что заданная команда не может быть
выполнена или указать на появление ненормальной ситуации.

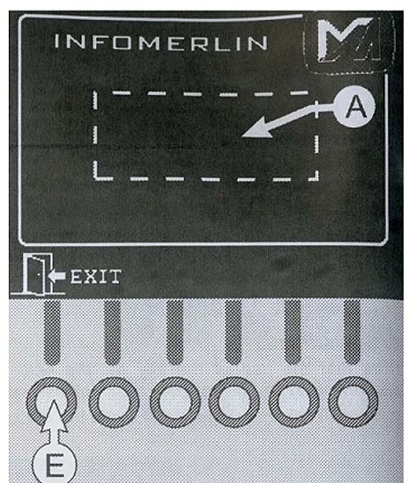

Такие сообщения появляются в центре дисплея в поле А и остаются до
устранения ненормальной ситуации, как только проблемная ситуация
разрешится текст изчезнет и вернется к прежнему окну.
Если ненормальная ситуация повторяется на несколько секунд, в
информационном окне появится сообщение на 3 секунды и автоматически
исчезнет.
Если в сообщении указан код неисправности, прочитайте его значение в
советствующем параграфе СИМВОЛЫ НЕИСПРАВНОСТЕЙ данного раздела.
Тем не менее, возможно выйти из режима оповещения без устранения
неисправности отключением окна сообщения кнопкой Е (EXIT - ВЫХОД).
ТЕКСТ СООБЩЕНИЯ |
ОПИСАНИЕ |
Contact service center for periodic service |
Наработка достигла времени для ТО (код 229) |
Release park brake and return forward/reverse selector to
neutral position |
Передвижение невозможно. Отпустите стояночный тормоз и
установите рычаг направления движения в центральное положение. |
Steering control Put forward/reverse selector to neutral
position |
Режим рулевого управления не выбран.
Установите рычаг направления в центральное положение. |
Parking brake Transfer control to CABIN (blue selector) |
Отпустите сточночный тормоз, переведите ключ типа управления
(голубой) в положение КАБИНА. |
Stabilizer control Fully lower and retract boom and centralize
turret |
Опоры не выставляются.
Втяните стрелу и установите в центральное положение. |
Stabilizer control Put forward/rewerse selector in neutrall
position |
Опоры не выставляются.
Переведите рычаг направления движения в нейтральное положение. |
Stabilizer control Enable hydraulic movements (red selector) |
Опоры не выставляются.
Установите ключ блокировки функций (красный) в рабочее
положение. |
Stabilizer control Transfer control to CABIN (blue selector) |
Опоры не выставляются.
Переведите ключ типа управления (голубой) в положение КАБИНА. |
ТЕКСТ СООБЩЕНИЯ |
ОПИСАНИЕ |
Suspencion control Fully lower and retract boom and centralize
turret |
Подвеска не реагирует.
Втяните и опустите стрелу, совместите платформу параллельно
шасси. |
Suspencion control Transfer control to CABIN (blue selector) |
Подвеска не реагирует.
Переведите ключ типа управления (голубой) в положение КАБИНА. |
Suspencion control Return machine onto wheels |
Подвеска не реагирует. Установите машину на колеса. |
Put forward/re verse selector in neutral position |
Рычаг выбора направления не действует. Установите рычаг выбора
направления в нейтраль. |
Put F/R selector in neutral position or transfer controls to CAB
(blue selector) |
Рычаг выбора направления не действует.
Переведите ключ типа управления (голубой) в положение КАБИНА.
Установите рычаг выбора направления в нейтраль. |
Put F/R selector in neutral position Enable hydraulic movements
(red selec.) |
Запуск не произведен.
Установите рычаг выбора направления в нейтраль.
Проверьте замыкания или разрывы в цепи ключа блокировки функций
(красный). |
Starting not enabled Switch off system to start engine |
Запуск не произведен. Выключите систему. Повторите процедуру. |
Machine weight outside limits Repeat stabilizing procedure |
Распределение веса машины выходит за пределы (Код 430).
Повторите процедуру установки машины на опоры. |
*** ERR 54 *** Check emergency stop buttons in cab and on rear
of turret |
Разрыв цепи электромагнита остановки двигателя (Код 54). |
*** ERR 209 *** Check plug socket on boom head and control
source in cab (blue) |
Разрыв цепи аварийного контура (код 209). |
Radio control not enabled. Check control source |
Радио дистанционное управление не подключено (код 203) |
Platform not enabled. Check control source |
Платформа не подключена (код 204) |
Return machine onto wheels and check that stabilizers are fully
retracted |
Перемещение невозможно, так как машина не стоит на колесах или
одна из опор не до конца задвинута. Задвиньте опоры и установите
машину на колеса. |
Remove load from boom before stabilizing |
Опоры не убираются, так как с машины груз не снят (превышение
3000 кг). Снимите груз. |
*** ERR 284 *** Attachment overload Sensor check plug/ socket on
boom head |
Перегруз навесного оборудования (код 284). Возможны неполадки в
электроразъеме на стреле. |
Repeat stabilizing procedure and check all stabilizers are fully
retracted |
Неправильное выставление на опоры.
Повторите процедуру выставления машины на опоры. |
