ПОГРУЗЧИК ROTO 40.25 MCSS. ИСПОЛЬЗОВАНИЕ МАШИНЫ КАК ТЕЛЕСКОПИЧЕСКОГО ПОДЪЕМНОГО УСТРОЙСТВА С ВИЛАМИ

Этот раздел руководства описывает работу на машине со стандартными вилами.

Информация по использованию другого навесного оборудования дана в главе «НАВЕСНОЕ ОБОРУДОВАНИЕ».

УСТАНОВКА ВИЛ

Правильно установить вилы можно следующим образом:

- установите раму перед вилами

- опустите телескопическую стрелу

- наклоните вилы вперед

- приблизьте раму вплотную к вилам

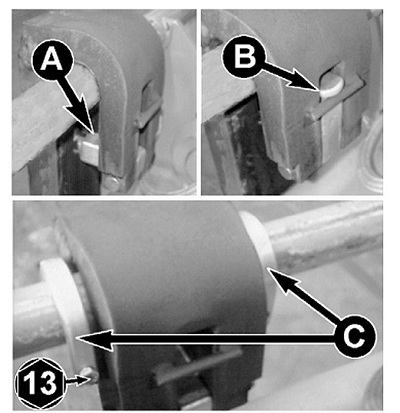

- медленно опускайте стрелу до автоматической фиксации вил (фиксатор "В" устанавливается в положение "А")

- наклоните раму назад
После установки вил на раму проверьте, чтобы фиксатор был повернут вниз (А), что предупреждает случайное соскакивание навески.

Перед снятием вил поднимите фиксатор (В).

Если вы хотите избежать поперечного смещения вил по раме, используйте соответствующие стопорные фиксаторы (С).

Грузоподъемность каждой из двух сторон вил равняется половине максимальной грузоподъемности, указанной на схеме и рассчитана в точке 500 мм от угла (как показано на схеме).

КАК ПОДНИМАТЬ ГРУЗ

подведите машину как можно ближе к грузу

если есть необходимость дополнительно закрепите вилы сбоку стопорными фиксаторами (С) с помощью соответствующих рычагов подведите вилы под груз поднимите стрелу чтобы оторвать груз от земли отклоните раму с вилами максимально назад

с помощью соответствующих рычагов переведите груз в транспортное положение
Перед подъемом груза определите его центр тяжести. Для этого (особенно если груз имеет необычную форму) выпоните несколько тестовых подъемов, чтобы убедиться, что груз устойчиво лежит на вилах. Во время теста поднимайте груз всего лишь на несколько сантиметров над землей.

КАК ПОДАВАТЬ ГРУЗ НА ВЫСОТУ

убедитесь, что поверхность, куда вы собираетесь опускать груз, ровная и устойчивая и выдерживает груз

убедитесь, что место, куда вы собираетесь опускать груз, находится в рабочей зоне поставьте переключатель режимов вперед/назад в нейтральное положение поднимите и выдвиньте стрелу до требуемой высоты

Работа на опорах

установите машину на опоры, используя дополнительные широкие опоры убедитесь, что машина идеально выровнена поднимите и выдвиньте стрелу на нужное расстояние

Работа на колесах

включите стояночный тормоз

установите рычаг выбора направления движения (20) в нейтральное положение

выровняйте машину с помощью подвесок

когда машина выровнена, заблокируйте подвески (кнопка 55)

поднимите и выдвиньте стрелу на нужное расстояние


НИКОГДА не превышайте максимальную грузоподъемность, указанную на схеме.
Аккуратно выберите отклонение джойстика управления и педали изменения оборотов двигателя для выбора наиболее удобной и безопасной скорости подъема и выдвижения стрелы.

поставьте груз на выбранное место

удерживайте вилы в горизонтальном положении, освобождая их от груза втяните и опустите стрелу
Запрещается поднимать грузы на канатах, цепях или стропах, если на машине не установлено специальное навесное оборудование для таких видов работ (крюк на вилы, крюк на раму, крановая стрела и т.п.)
Категорически запрещено работать вблизи линий электропередач!

ПЕРЕДВИЖЕНИЕ МАШИНЫ С ГРУЗОМ

убедитесь что вы выбрали необходимый режим рулевого управления полностью втяните стрелу

поднимите стрелу и отклоните раму с вилами максимально назад, так чтобы нижняя часть вил находилась в 50 мм от поверхности земли, передвигайтесь только в режиме низкой скорости (1-я скорость) не ездите с грузом по автомагистралям

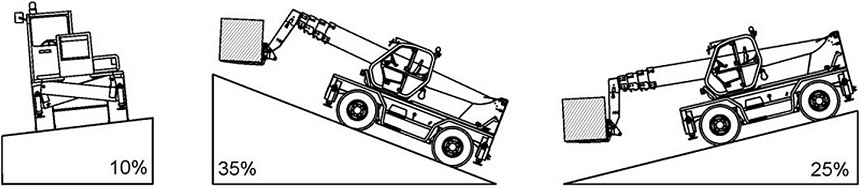

запрещено передвигаться с грузом, если подвески находятся в автоматическом режиме величины допустимого уклона рабочей поверхности:

10% поперечный уклон.

25% при расположении груза вниз 35% при расположении груза вверх



Данный рисунок приведен только в демонстрационных целях, для более наглядной демонстрации понятия уклона
