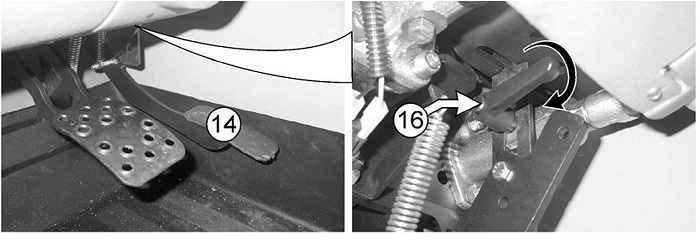

ПОГРУЗЧИК ROTO 40.25 MCSS. РЫЧАГ ФИКСАЦИИ ПЕДАЛИ ГАЗА

 (16)

Установите холостой ход двигателя, затем зафиксируйте педаль газа (14) рычагом фиксации педали газа (16).

Это необходимо для безопасной работы с некоторыми навесками (см. инструкции).

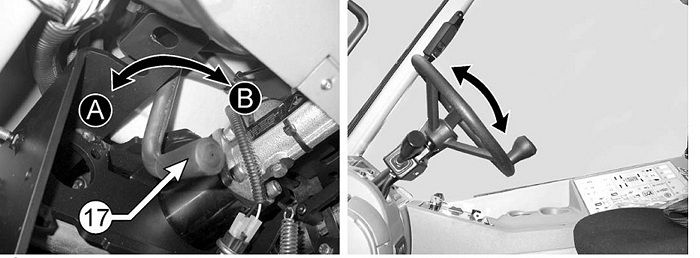

РЫЧАГ ФИКСАЦИИ РУЛЕВОГО КОЛЕСА ДЛЯ РЕГУЛИРОВКИ НАКЛОНА (17)

Поверните рычаг фиксации рулевого колеса (17) в позицию В. Установите нужный угол наклона рулевого колеса и зафиксируйте его, повернув рычаг в положение А.
ВНИМАНИЕ!!!

Никогда не регулируйте наклон руля во время движения машины!

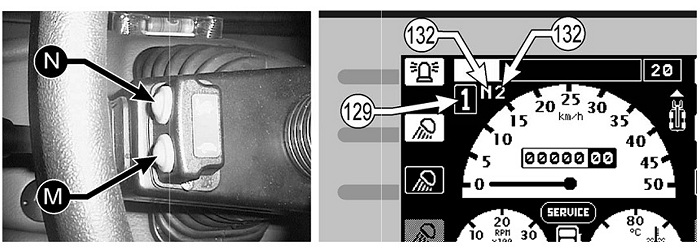

ПОГРУЗЧИК ROTO 40.25 MCSS. КНОПКИ ВЫБОРА ПЕРЕДАЧИ (19)

Коробка передач имеет 2 передние и 2 задние передачи. Они переключаются кнопками, расположенными возла рулевого колеса.

Для повышения передачи нажмите кнопку (N).

Для понижения передачи нажмите кнопку (М).

Удерживая кнопку "М" в течение 5 секунд, Вы устанавливаете нейтральную передачу.

СКОРОСТЬ:

1-я передача - 16 км/ч

2-я передача - 40 км/ч

Если двигатель останавливается на нейтрали, то при повторном запуске автоматически устанавливается 1-я передача.

Если двигатель останавливается на 1-ой передаче и машина находится на склоне (даже самом небольшом), то при повторном запуске снова включается 1-я передача.

Скорость движения регулируется от 0 до максимальной педалью газа.

Следующие символы появляются на дисплее "MERLIN":

Включенная в данный момент передача (129)

Доступные передачи (132), если номер передачи не мигает Выбранная передача (132), если номер передачи мигает

ПРИМЕЧАНИЕ:

- Во время работы машины задний ход включается только на первой передаче.

- При включении задней передачи раздается прерывистый звуковой сигнал.

ВАЖНО !!! НЕ включайте задний ход на 2-ой передаче!

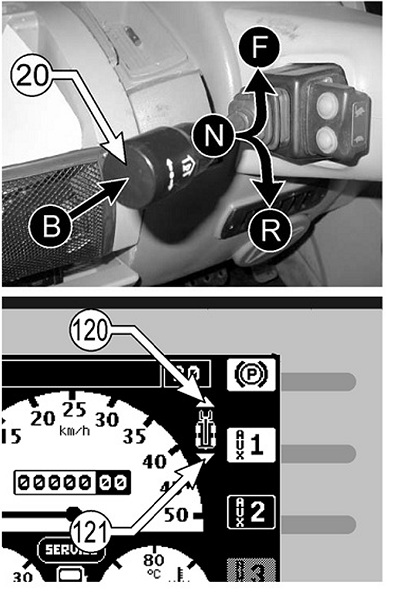

ПОГРУЗЧИК ROTO 40.25 MCSS. РЫЧАГ ВЫБОРА НАПРАВЛЕНИЯ ДВИЖЕНИЯ/ЗВУКОВОЙ СИГНАЛ (20)

Перед выбором направления движения потяните рычаг на себя.

F Передний ход N Нейтраль R Задний ход В Звуковой сигнал

Изменение направления хода во время движения машины возможно только на первой передаче.

При начале движения задним ходом срабатывает специальное сигнальное устройство и раздается прерывистый звуковой сигнал.

НЕ включайте задний ход на 2-ой передаче!

Стрелка (120) появляется на дисплее (S2) блока "MERLIN" при выборе передней передачи, стрелка (121)

- при выборе задней передачи.
Машина снабжена системой предотвращения внезапного старта с включенным сцеплением, поэтому перед запуском двигателя установите рычаг выбора направления движения (20) в нейтраль (N). В противном случае двигатель не запустится.


Машина снабжена системой безопасности, которая отключает функционирование рычага выбора направления движения (20) при включенном стояночном тормозе, что позволяет избежать поломок. Перед запуском двигателя установите рычаг выбора направления движения (20) в нейтраль (N), отключите стояночный тормоз и только после запуска выбрать направление движения.

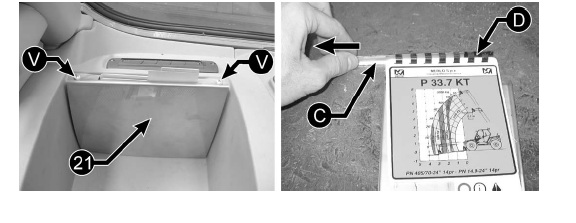

ПОГРУЗЧИК ROTO 40.25 MCSS. ОТДЕЛЕНИЕ ДЛЯ ХРАНЕНИЯ ТАБЛИЦ ГРУЗОПОДЪЕМНОСТИ И ИНСТРУКЦИЙ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ (21)
В отделении (21) хранятся все таблицы грузоподъемности для различного навесного оборудования (вилы, крановые стрелы, платформы), все новейшие информационные брошюры и правила техники безопасности. В случае использования прочего новейшего оборудования или при появлении новой информации необходимо обратиться к представителю компании по поводу доставки новых брошюр.

СНЯТИЕ ОТДЕЛЕНИЯ (21)

- отверните винты "V"

- выньте отделение (21) в указанном стрелкой направлении

- выньте стержень "С" в указанном стрелкой направлении

- откройте спираль "D" и вставьте дополнительные брошюры

УСТАНОВКА ОТДЕЛЕНИЯ (21)

Для установки отделения (21) выполните вышеуказанные действия в обратном порядке.

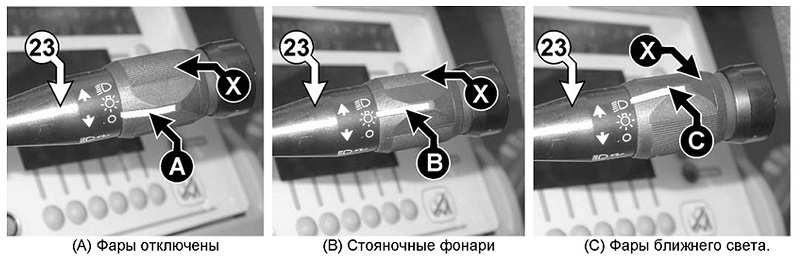

ПЕРЕКЛЮЧАТЕЛЬ (23): СТОЯНОЧНЫЕ ФОНАРИ / ФАРЫ БЛИЖНЕГО СВЕТА

Стояночные фонари и фары ближнего света включаются с помощью трехпозиционного переключателя (X),
расположенного на рукоятке (23). Поворачивая переключатель, установите отметку в нужной позиции.

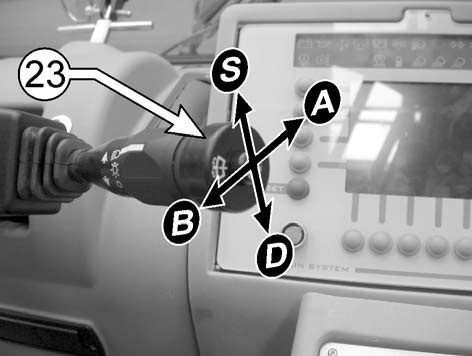

ПОГРУЗЧИК ROTO 40.25 MCSS. УКАЗАТЕЛЬ ПОВОРОТОВ / ФАРЫ ДАЛЬНЕГО СВЕТА

 (23)


(A) фары дальнего света (постоянный свет), только если перключатель (23) в позиции "С" (ближний свет)

(B) фары дальнего света (мигание)

(S) указатель поворота влево

(D) указатель поворота вправо

Переключатель (23) не работает, если ключ зажигания (8) стоит в позиции "О".
