ПОГРУЗЧИК ROTO 40.25 MCSS. ПРИБОРНАЯ ПАНЕЛЬ

ПОГРУЗЧИК ROTO 40.25 MCSS. ПРИБОРНАЯ ПАНЕЛЬ

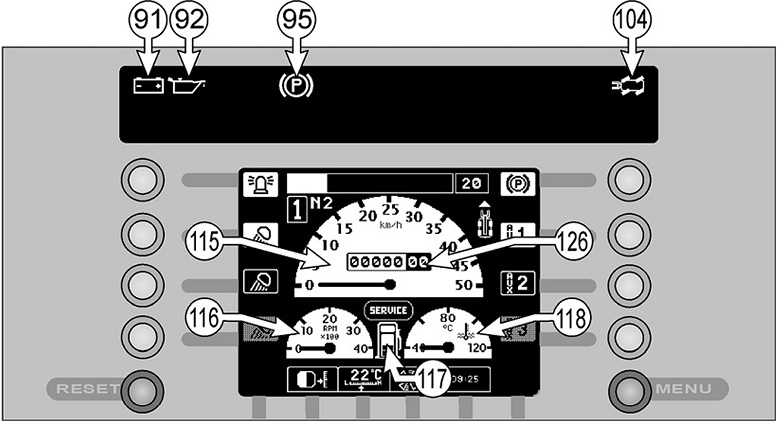

При повороте ключа зажигания в позицию "R" на дисплее "S1" загораются следующие индикаторы:

(91) индикатор уровня заряда батареи

(92) индикатор давления масла в двигателе

(95) индикатор стояночного тормоза

На дисплее "S2" появляется ГЛАВНОЕ МЕНЮ и включаются следующие приборы:

(115) Тахометр

(116) Счетчик оборотов двигателя

(118) Индикатор температуры охлаждающей жидкости

(117) Индикатор уровня топллива (126) Счетчик моточасов
Если горит индикатор рулевого режима «крабом» (104), установите нормальный режим с помощью соответствующего рычага.

Выровняйте колеса, как описано в главе ОРГАНЫ УПРАВЛЕНИЯ, раздел РЕЖИМЫ РУЛЕВОГО УПРАВЛЕНИЯ.

ЗАПУСК ДВИГАТЕЛЯ

ПРОЦЕДУРА ЗАПУСКА:

1 Проверьте, включен ли стояночный тормоз.

2 Установите рычаг выбора направления движения (20) в нейтральную позицию.
Двигатель НЕ запустится, если рычаг выбора направления движения (20) установлен НЕ в нейтральную позицию.

3 Нажимайте кнопку "N" или "М" выбора передачи (19) (см. параграф КНОПКИ ВЫБОРА ПЕРЕДАЧИ в главе ОРГАНЫ УПРАВЛЕНИЯ) до тех пор, пока дисплей (S2) не покажет нейтральную позицию "N"

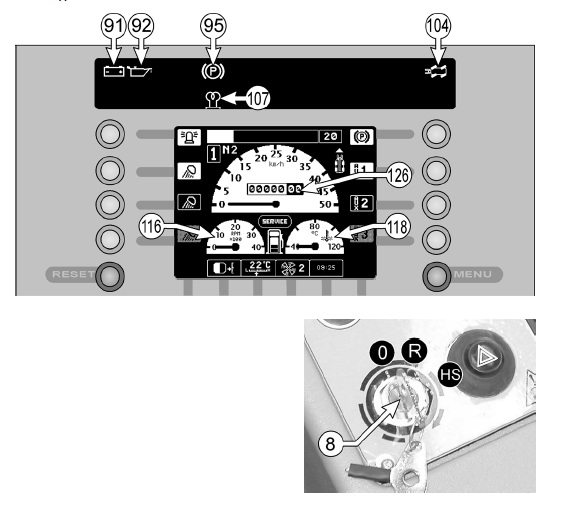

4 Поверните ключ зажигания (8):

R Включить подсветку панелей HS Запустить двигатель

5 Отпустите ключ, как только двигатель запустился.

Если двигатель не запустился в течение 20 секунд, отпустите ключ. Повторите процедуру запуска через 2 минуты, чтобы дать стартеру остыть.

После запуска двигателя:

- Индикаторы (91), (92) и (117) гаснут.

- Включаются: счетчик оборотов двигателя (116), счетчик моточасов (126) и индикатор температуры охлаждающей жидкости (118).

- Индикатор (95) показывает, что включен стояночный тормоз.

Если индикаторы не включаются так, как это описано выше, немедленно останавите двигатель.

Двигатель автоматически глушится, когда ключ поворачивается в позицию «О».

См. дополнительную информацию в руководстве к двигателю.

НАЧАЛО РАБОТЫ

В зависимости от выбранной передачи и поверхности земли машина может начать движение до готовности оператора.

Процедура, описанная ниже, позволяет оператору осуществлять полное и максимально эффективное управление машиной.

После запуска двигателя выполните следующее:

- проверьте, выровнены ли колеса по отношению к раме

- выберите нужный рулевой режим

- проверьте, правильно ли выбрана передача в соответствии с рабочими условиями и уклоном почвы

- нажмите педаль рабочего тормоза и удерживайте ее нажатой (15)

- отключите стояночный тормоз (см. соотв. параграф)

- выберите направление движения соответствующим переключателем (20)

- плавно нажмите педаль газа (14) и одновременно отпустите педаль тормоза (15)

Машина снабжена системой безопасности, которая отключает функционирование рычага выбора направления движения (20) при включенном стояночном тормозе, что позволяет избежать поломок.

Перед запуском двигателя установите рычаг выбора направления движения (20) в нейтраль (N), отключите стояночный тормоз и только после запуска выбрать направление движения.
