7. Сеялка - культиватор СКП -2,1Б. Регулировка нормы высева семян и удобрений

Регулировка нормы высева семян и удобрений производится в следующей последовательности:

7.1 Сеялка - культиватор СКП -2,1Б. Предварительная (грубая) регулировка

Осуществляется путем подбора передаточного отношения на валы зерновых и туковых аппаратов.

В зависимости от заданной нормы высева семян подобрать передаточное отношение на вал зерновых аппаратов по таблице (см. рисунок 25) и установить на механизм привода соответствующую звездочку «а».

При установке нормы высева семян необходимое передаточное число подбирается таким образом, чтобы требуемая норма высева была получена при максимальной длине рабочей части катушек высевающих аппаратов, что способствует снижению пульсации высева и улучшению равномерности распределения семян по длине хода сеялки, а также уменьшает травмирование семян.

В зависимости от заданной нормы высева удобрений подобрать передаточное отношение на вал туковых аппаратов по таблице (см. рисунок 25) и установить на механизме привода звездочку «с», шестерни «в» и «d» с необходимым числом зубьев.

Рисунок 25. Схема механизма привода

7.2 Сеялка - культиватор СКП -2,1Б. Проверка нормы высева (пробный высев)

Производится путем прокрутки вала высевающих аппаратов на месте или обкаткой сеялки в поле с подвязанными к семяпроводам или аппаратам мешочками.

Для проверки высева на месте необходимо отключить механизм привода высевающих аппаратов, для этого перевести сеялку в транспортное положение, снять флажок (указатель вращения зернового вала) поз.19 (см. рисунок 2) и вместо него установить рукоятку из комплекта инструмента и принадлежностей.

Под сеялку подстелить брезент или подвязать к семяпроводам мешочки. Засыпать зерно, предназначенное для посева, в семенной ящик (около половины ящика). Установить максимальное открытие аппаратов и вращать рукоятку против часовой стрелки на количество оборотов, соответствующее установленной звездочке «а» (см. таблицу 2). Скорость вращения рукоятки должна быть примерно 60 мин.^-1(об /мин.)

Таблица 2

Число зубьев звездочки «а»

(см. рисунок 25)

Количество оборотов вала высевающих аппаратов на 1/100 га

21,5

18,5

12,5

9,25

Количество оборотов, указанное в таблице 2, соответствует засеву одной сотой гектара, поэтому при взвешивании семян необходимо это учесть и полученную массу умножить на 100, тогда это будет соответствовать количеству семян в кг /га.

Проверка нормы высева удобрений производится так же, как проверка нормы высева семян.

7.3 Сеялка - культиватор СКП -2,1Б. Окончательная (точная) регулировка

Учитывая, что и семена, и удобрения даже одного и того же вида отличаются по весу объему, сыпучести и т.д., таблицами передаточных отношений можно пользоваться только для получения предварительных данных (они составлены для определения нормы высева пшеницы как наиболее распространенной зерновой культуры, и для определения нормы высева гранулированного суперфосфата как наиболее широко применяемого минерального удобрения). При высеве других семян и удобрений по результатам пробного высева необходимо произвести окончательную регулировку нормы высева.

Окончательная регулировка нормы высева семян производится путем подбора длины рабочей части катушки при помощи регулятора нормы высева (см. рисунок 9).

Деления и цифры на циферблате показывают длину рабочей части катушек в миллиметрах.

При увеличении рабочей части катушек норма высева увеличивается. Перед регулировкой необходимо проверить правильность установки высевающих аппаратов, для чего рычаг регулятора высева установить в крайнее правое положение, что будет соответствовать максимальному значению шкалы циферблата, при этом все торцы катушек должны быть выставлены заподлицо с наружной плоскостью розетки. Если же некоторые катушки утопают в розетках, то необходимо у этих аппаратов отпустить болты крепления корпуса к зернотуковому ящику и сдвинуть корпус аппарата с таким расчетом, чтобы после его закрепления торец катушки был заподлицо с наружной плоскостью розетки. После этого приступить к установке аппаратов на требуемую норму высева.

Окончательная регулировка нормы высева туков производится при помощи задвижки поз.2 (см. рисунок 10), изменяющей сечение выходного окна в задней стенке ящика. Клапаны поз.8 туковых аппаратов должны быть установлены от катушек поз.3 на расстоянии 6 – 10 мм для высева удобрений нормальной влажности. При высеве удобрений повышенной влажности это расстояние необходимо увеличить.

8. Сеялка - культиватор СКП -2,1Б. Регулировка глубины хода сошников

8.1 Регулировка глубины хода сошников осуществляется гайками-упорами поз.2 (см. рисунок 26) на штоках гидроцилиндров. Перемещением упоров производится изменение хода штоков гидроцилиндров поз.1 и тем самым изменение степени заглубления рабочих органов. Для этого необходимо установить сеялку на ровную площадку и подложить деревянные бруски под батарею катков и переднюю опору толщиной S, которая должна быть меньше необходимой глубины заделки семян на величину утопания в почву батареи катков и передней опоры (зависит от предварительной обработки почвы и ее мехсостава).

8.2 После регулировки глубины хода рабочих органов необходимо отрегулировать горизонтальность рамы каждой сеялки в рабочем положении стяжной гайкой поз.3 тяги, при этом все лапы должны находиться на равном расстоянии от поверхности площадки.

8.3 Регулировка сошника по углу производится гайкой-направителем поз.5 (см. рисунок 13), при этом зазор между горизонтальной плоскостью, проходящей через носок лапы, и рабочей кромкой задней части лапы должен быть не более 5 мм (см. рисунок 26)

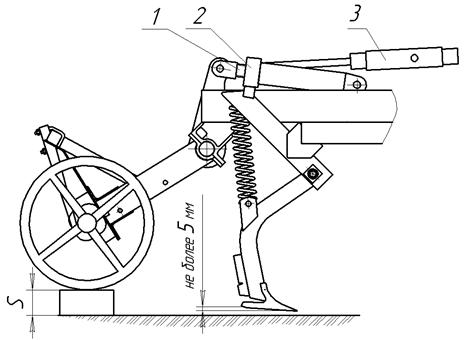

Рисунок 26. Регулировка глубины хода сошников

1 –шток гидроцилиндра; 2 – гайка-упор; 3 – стяжная гайка
