4.1.8Сеялка - культиватор СКП -2,1Б. Рабочие органы (сошники)
Сошник (см. рисунок 13) состоит из стойки поз.10, в нижней части которой имеется лоток поз.11 для установки семяпровода поз.9. Лапа поз.17 крепится к профилированному носку стойки с помощью двух болтов с квадратными подголовками поз.18. Стойка поз.10 шарнирно установлена в кронштейне поз.3, который с помощью хомута поз.1 и болтов поз.2 жестко закреплен на раме сеялки. Пружины поз.6 в режиме автоколебаний (вибрации) стойки с лапой способствуют самоочищению рабочих органов. Регулировка положения стойки поз.10 производится с помощью гайки-направителя поз.5, фиксируемой на тяге поз.7 гайкой поз.4.

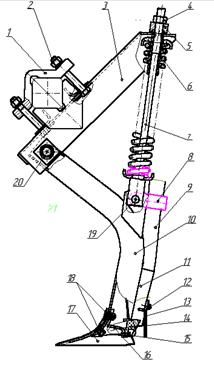

Рисунок 13. Сошник1 –хомут; 2 -болт; 3 - кронштейн; ; 4 –гайка;5 - гайка-направитель; 6 – пружина;7 – тяга; 8 –хомут; 9 – семяпровод; 10-стойка; 11 – лоток; 12-болт; 13 – отражатель; 14 –рассеиватель семян; 15 – болт; 16 – экран; 18 - болт; 19 – ось; 20-болт.
К нижней части стойки приварен экран поз.16, к которому с помощью болта поз.15 крепится рассеиватель семян поз.14. Полость стойки сзади закрывается отражателем поз.13, который крепится к лотку при помощи болта поз.12 и способствует лучшей укладке семян на дно борозды. Для замены лапы необходимо снять рассеиватель семян поз.14, торцовым ключом отвернуть гайки болтов поз.18 крепления лапы к стойке, снять лапу и установить новую, закрепив ее болтами. Установить рассеиватель семян.
