4.1.9Сеялка - культиватор СКП -2,1Б. Прицеп
Прицеп (см. рисунок 14) служит для передачи тягового усилия на сеялку. Прицеп имеет трапецеидальную форму и состоит из передней траверсы и боковых укосин поз.2, изготовленных из швеллера. На концах укосин приварены ушки поз.1 , служащие для соединения с рамой сеялки. Впереди к траверсе приварена скоба поз.3, предназначенная для крепления прицепной серьги. Для крепления цепной подвески поз.5, поддерживающей прицеп, к нижней плоскости траверсы приварен кронштейн из двух пластин поз.4

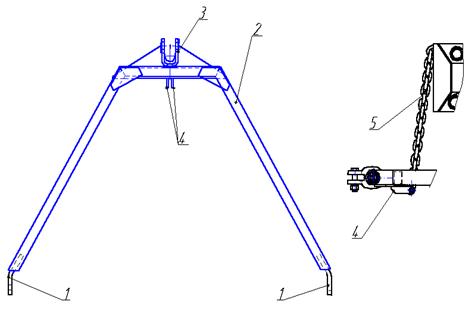

Рисунок 14. Прицеп1 – ушко; 2 – дуга; 3 – скоба; 4 – кронштейн; 5-подвеска цепная 4.1.10Сеялка - культиватор СКП -2,1Б. Гидроцилиндр
Гидроцилиндр служит для подъема и опускания сеялки путем воздействия на рамку ходовую батареи катков поз.5 (см. рисунок 2) и через тягу поз.18 на параллелограммный механизм переднего колеса. Для фиксации сеялки в транспортном положении служит упор поз.3, установленный на оси, соединяющей шток гидроцидиндра с рамкой ходовой батареи катков.
