Устройство соединительное (см. рисунок 16) предназначено для шарнирного соединения между собой сеялок при составлении посевных комплексов с использованием сцепок.

Вилка поз.1, закрепленная на раме левого модуля, и кронштейн поз.2, закрепленный на раме правого модуля болтами поз.4, соединяются пальцем поз.6.

Вилку и кронштейн необходимо устанавливать в соответствии с рисунком 16, под рамами сеялок. Упоры поз.3, приваренные к раме, предназначены для предотвращения сдвига вилки и кронштейна при ослаблении крепления.

Устройство имеет пять степеней свободы: исключено лишь перемещение сеялок в поперечном направлении, что обеспечивает стабильную ширину стыкового междурядья.

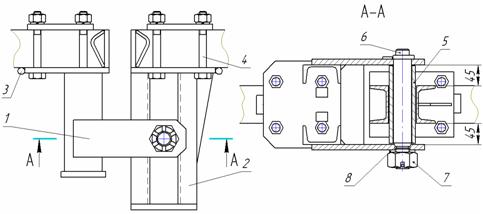

Рисунок 16. Устройство соединительное

1 –вилка; 2 – кронштейн; 3 – упор; 4 – болт; 5 – втулка; 6 – палец; 7 – гайка; 8 – шайба
