4.4Сеялка - культиватор СКП -2,1Б. Гидросистема
Выводы гидросистем посевного комплекса и трактора соединены между собой устройством присоединительным поз.1 (см. рисунок 18). Магистрали гидросистемы составлены из жестких маслопроводов поз.2 и поз.4, установленных на сцепке и сеялках, и рукавов высокого давления поз.3 и поз.7. Гидроцилиндры поз.8, входящие в кинематические цепи сеялок, соединяются с магистралями гидросистемы посредством ввертных проходных штуцеров поз.6 и замедлительных клапанов (дросселей) поз.5, обеспечивающих плавное опускание сеялок посевного комплекса.

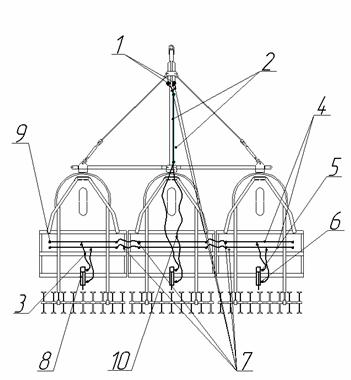

Рисунок 17. Гидросистема
1 –муфта разрывная; 2; 4 – маслопроводы; 3; 7; 10 – рукава высокого давления; 5 – дроссель; 6 – штуцер проходной; 8 – гидроцилиндр; 9 – заглушка
Рисунок 18. Устройство присоединительное1- шарнир; 2-корпус левый разрывной муфты; 3-корпус правый разрывной муфты
Устройство присоединительное предназначено для подключения гидросистемы трактора к гидросистеме посевного комплекса. В корпусе шарнира поз.1 закреплена разрывная муфта, предназначенная для предотвращения разрыва рукавов высокого давления и вытекания масла из гидросистем трактора и посевного комплекса в случае аварийного отсоединения сцепки от трактора. Разрывная муфта состоит из корпуса левого поз.2, присоединяемого к выводам гидросистемы сцепки и корпуса правого поз.3, присоединяемого к выводам гидросистемы трактора.
