116 Обслуживание мотовездехода Honda

Регулировка верхнего троса
Небольшие регулировки производятся на регуляторе верхнего троса сце-
пления.

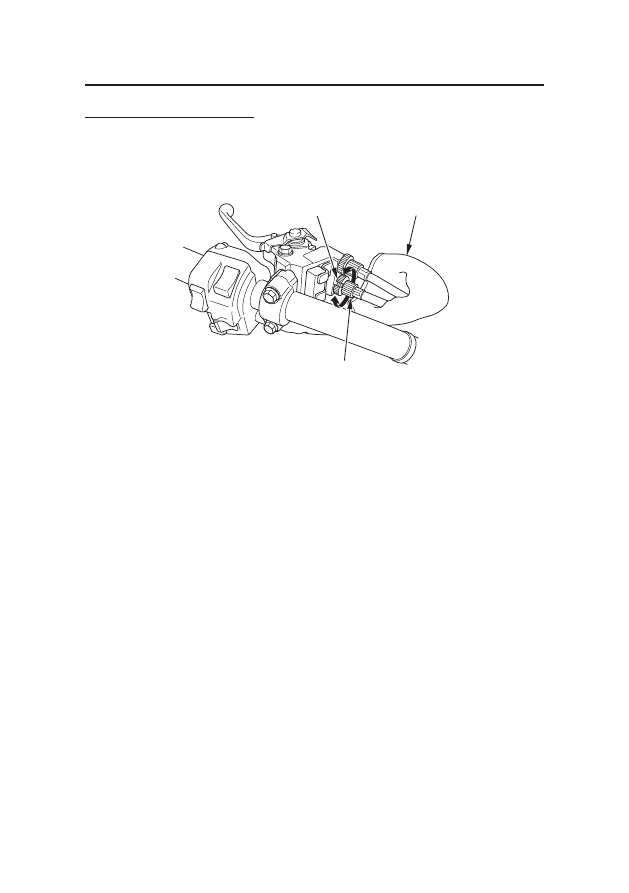

ЛЕВАЯ РУКОЯТКА

(2) противопылевой колпачок
(3) верхняя контргайка
(4) регулятор верхнего троса сцепления

(+) увеличение свободного хода
(-) уменьшение свободного хода

1.  Оттяните противопылевой колпачок (2).
2.  Ослабьте верхнюю контргайку (3).
3.  Для установки необходимого значения свободного хода вращайте регу-

лятор (4) верхнего троса сцепления.

4.  Затяните верхнюю контргайку и установите на место противопылевой

колпачок.

5.  Повторно проверьте величину свободного хода.

Если невозможно добиться правильной величины свободного хода, либо
сцепление работает некорректно, это может указывать на чрезмерный
износ троса либо дисков сцепления. В этом случае следует обратиться к
официальному дилеру Honda.

Система сцепления

−

(2)

(4)

(3)

Обслуживание мотовездехода Honda

Система сцепления

Регулировка нижнего троса
Регулятор нижнего троса сцепления используется в случаях, если регу-
лятор верхнего троса затянут до предела либо если не удается добиться пра-
вильной величины свободного хода с помощью регулятора верхнего троса.

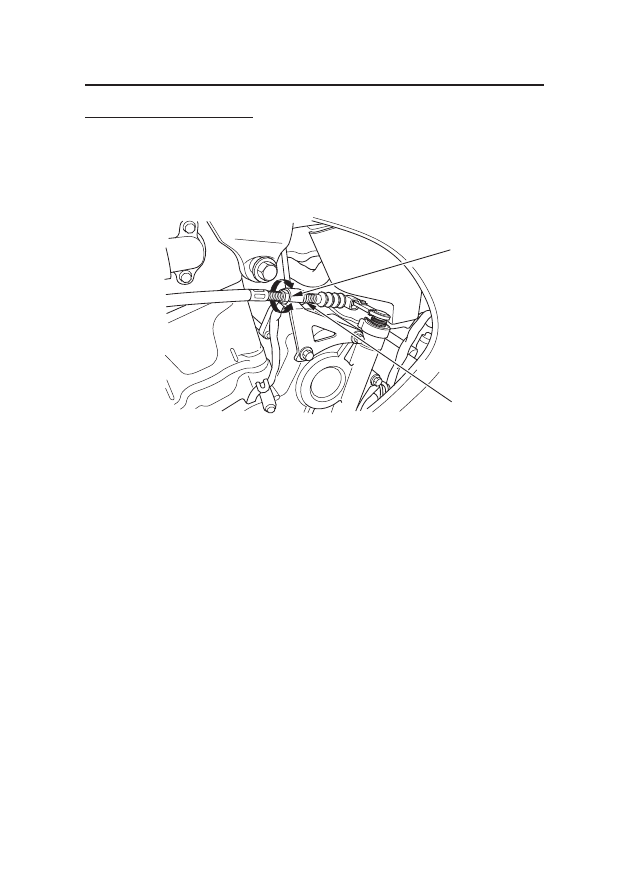

ЛЕВАЯ СТОРОНА

(5) нижняя регулировочная гайка
(6) нижняя контргайка

(+) увеличение свободного хода
(-) уменьшение свободного хода

1.  Ослабьте верхнюю контргайку (3) и закрутите регулятор верхнего троса

сцепления (4), что обеспечит максимальную величину свободного хода
рычага сцепления.

2.  Затяните верхнюю контргайку и установите на место противопылевой

колпачок (2).

3.  Удерживая нижнюю регулировочную гайку (5), ослабьте нижнюю кон-

тргайку (6), расположенную на нижнем конце троса.

4.  Для установки необходимого значения свободного хода вращайте ниж-

нюю регулировочную гайку.

5.  Удерживая нижнюю регулировочную гайку, затяните нижнюю кон-

тргайку. Проверьте величину свободного хода.

(продолжение на следующей странице)

−

(5)

(6)

118 Обслуживание мотовездехода Honda

6.  Запустите двигатель, выжмите рычаг сцепления/стояночного тормоза

и включите передачу. Убедитесь, что двигатель не глохнет и мотовезде-
ход не ползёт вперед. Постепенно отпускайте рычаг сцепления/стоя-
ночного тормоза и открывайте дроссельную заслонку. Ваш мотовезде-
ход должен плавно тронуться с места и начать разгон.

Осмотрите рычаг сцепления/стояночного тормоза и трос стояночного
тормоза на предмет незакрепленных соединений и иных неисправностей.
Если на тросе имеются задиры и иные повреждения, обратитесь для заме-
ны троса к официальному дилеру Honda.

Иные виды осмотра и смазка

Проверьте правильность установки всех компонентов рычага сцепле-



•

ния/стояночного тормоза и надежность затяжки всех болтов.

Осмотрите трос сцепления на предмет отсутствия повреждений и при-



•

знаков износа. При необходимости, замените.

Смазывайте трос смазкой для тросов, имеющейся в торговой сети, чтобы



•

не допустить его преждевременного износа или коррозии.

Система сцепления

Обслуживание мотовездехода Honda

Рекомендации относительно свечей зажигания

рекомендуемая марка свечи
зажигания:

ZFR7F-11 (NGK) или KJ22CR-L11
(DENSO)

Используйте только свечи зажигания рекомендованного типа с правиль-
ным калильным числом.

ПРИМЕЧАНИЕ

Использование свечей зажигания с неверным калильным числом может привести к
выходу двигателя из строя.

Осмотр и замена свечи зажигания

Ознакомьтесь с правилами техники безопасности на стр. 77.

1.  Удалите загрязнения вокруг основания свечи зажигания.
2.  Снимите наконечник (1) со свечи зажигания. Будьте осторожны, чтобы

не повредить провод высокого напряжения при снятии наконечника.

3.  Выверните свечи зажигания с помощью свечного ключа, имеющегося в

прилагаемом комплекте инструментов.

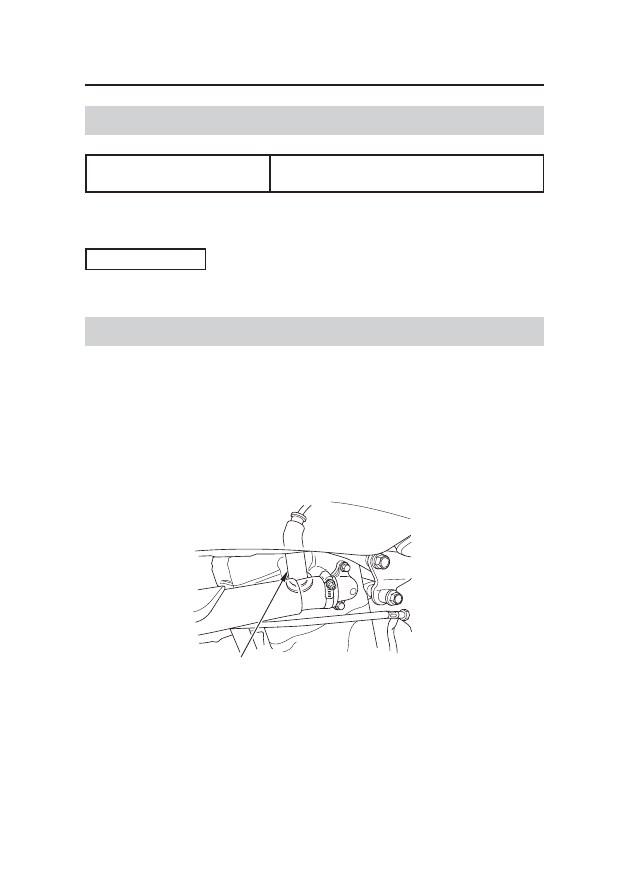

ЛЕВАЯ СТОРОНА



(1) наконечник свечи зажигания

(продолжение на следующей странице)

Свеча зажигания

(1)
