Мотовездеход Honda TRX700XX. Руководство - часть 23

Обслуживание мотовездехода Honda

Проверка уровня масла в картере двигателя

Проверьте уровень масла в картере двигателя.

Если двигатель работал на высоких оборотах,то перед проверкой уровня мас-
ла необходимо выждать некоторое время. В противном случае, результат
проверки будет неточным.
Открутите болт (4) отверстия контроля уровня масла и уплотнительную
шайбу (5). Убедитесь, что уплотнительная шайба в хорошем состоянии.
При необходимости замените уплотнительную шайбу.

Если масло вытекает из контрольного отверстия, установите и затяните



•

болт отверстия контроля масла и уплотнительную шайбу, и выполните
процедуру Проверка уровня масла в масляном бачке (стр.97).

Если масло не вытекает из контрольного отверстия, установите и за-



•

тяните болт отверстия контроля уровня и уплотнительную шайбу. Затем
долейте рекомендованное моторное масло в масляный бачок до отметки
минимального уровня LOWER, нанесенной на крышке-щупе маслона-
ливной горловины (стр.95).

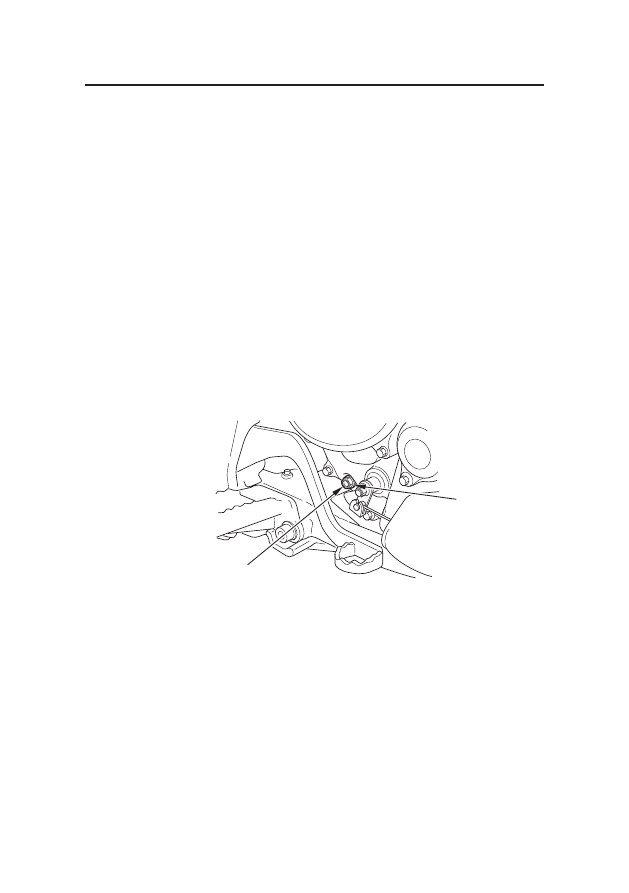

ПРАВАЯ СТОРОНА

(4) болт отверстия контроля уровня масла

(5) уплотнительная шайба

Проведите процедуру Проверка уровня масла в масляном бачке (стр. 97).

Моторное масло и масляный фильтр

(5)

(4)

Обслуживание мотовездехода Honda

Проверка уровня масла в масляном бачке

Проверьте уровень масла в масляном бачке.

Не перемещайте заслонку в момент работы двигателя на холостом ходу, так как
результат проверки уровня масла может быть неточен.
Запустите двигатель и дайте ему 5 минут поработать на холостом ходу. Если
температура окружающего воздуха ниже 10°C С (50° F), дайте двигателю
поработать дополнительно 5 минут (всего 10 минут).

Остановите двигатель и подождите 2-3 минуты.

Извлеките мерный щуп (1) из масляного бачка (2). Протрите щуп насухо.

Проверьте уровень масла, вставив щуп в маслоналивную горловину, но не
вкручивая его.

Масло доливать не требуется, если его уровень находится между меткой (3)
минимального уровня LOWER на щупе и меткой (6) максимального уров-
ня UPPER.

Если уровень масла близок или ниже минимального уровня  на щупе, до-
лейте рекомендованное моторное масло до метки максимального уровня.

ПРИМЕЧАНИЕ

Эксплуатация двигателя при недостаточном уровне масла может привести к
выходу двигателя из строя.

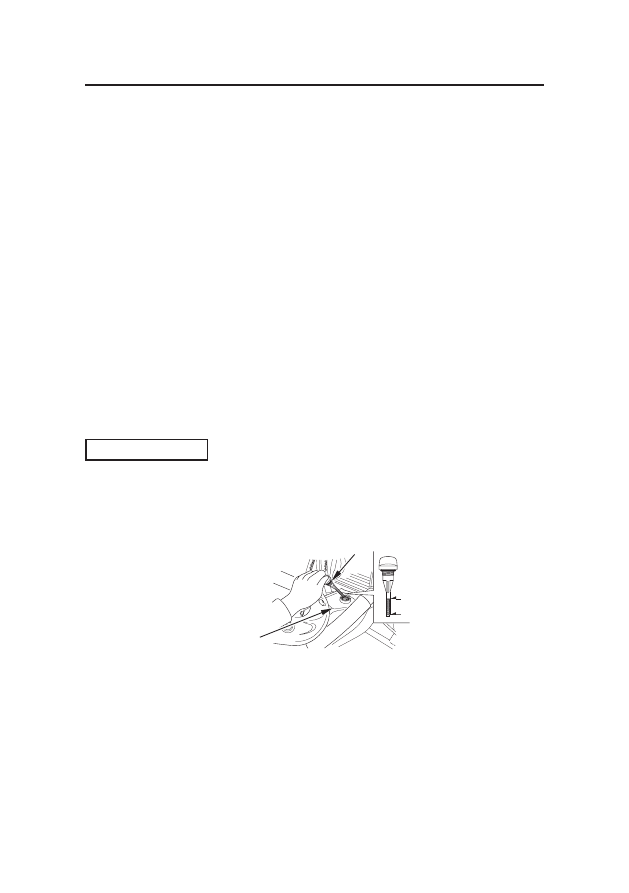

ПРАВАЯ СТОРОНА

(1) крышка-щуп маслоналивной горловины
(2) масляный бачок

(3) Нижняя отметка уровня LOWER
(6) Верхняя отметка уровня UPPER

Моторное масло и масляный фильтр

(6)
(3)

(2)

(1)

Обслуживание мотовездехода Honda

Замена моторного масла и масляного фильтра двигателя

Ознакомьтесь с правилами техники безопасности на стр. 77.

К масляному фильтру мотовездехода предъявляются особые требования.
Поэтому используйте только оригинальные масляные фильтры, предна-
значенные для мотовездехода данной модели, либо эквивалентные им.

ПРИМЕЧАНИЕ

Использование неподходящего масляного фильтра может привести к утечке масла
или сокращению срока службы двигателя.

Процедура замены масла требует наличия специального инструмента,
в том числе динамометрического ключа, а также средств для утилизации
отработанного масла (стр. 170). Если вы не обладаете соответствующими
техническими навыками и не располагаете необходимым инструментом,
обратитесь для выполнения этих работ к официальному дилеру Honda.

Моторное масло и масляный фильтр

Обслуживание мотовездехода Honda

Слив моторного масла:
1.  Установите мотовездеход на горизонтальную площадку. Запустите

двигатель и дайте ему поработать 3-5 минут.

2. Остановите

двигатель.

3.  Установите под масляный бачок и  картер двигателя емкость, предна-

значенную для слива масла.

4.  Снимите крышку-щуп маслоналивной горловины, открутите сливную

пробку (1) и удалите уплотнительную шайбу А (2).

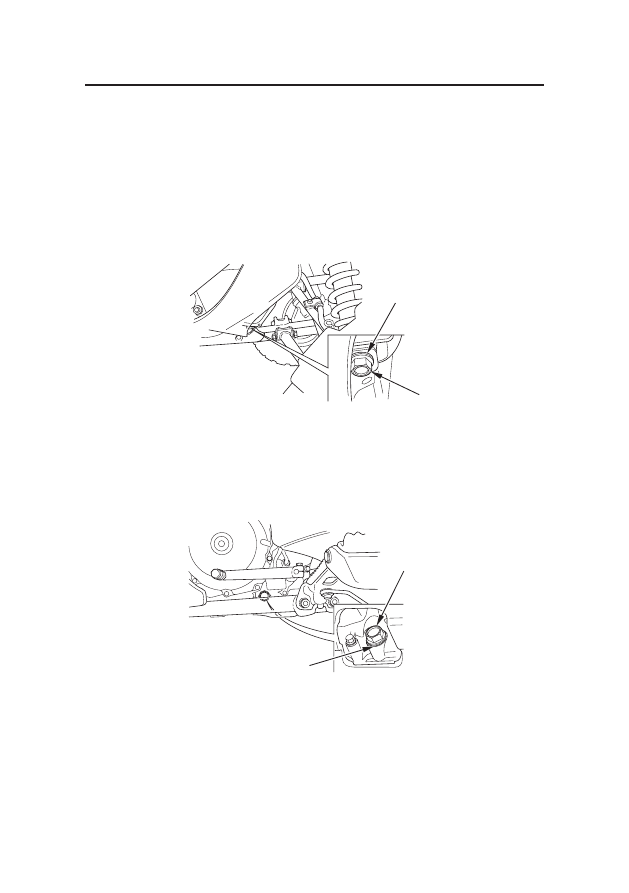

ПРАВАЯ СТОРОНА

(1) пробка (болт) для слива масла (масляный бачок)
(2) уплотнительная шайба А

5.  Открутите сливную пробку (картер) (3) и удалите уплотнительную шай-

бу В (4) из картера.

ЛЕВАЯ СТОРОНА

(3) пробка (болт) для слива масла (картер)
(4) уплотнительная шайба B

Моторное масло и масляный фильтр

(2)

(1)

(4)

(3)
