Мотовездеход Honda TRX700XX. Руководство - часть 20

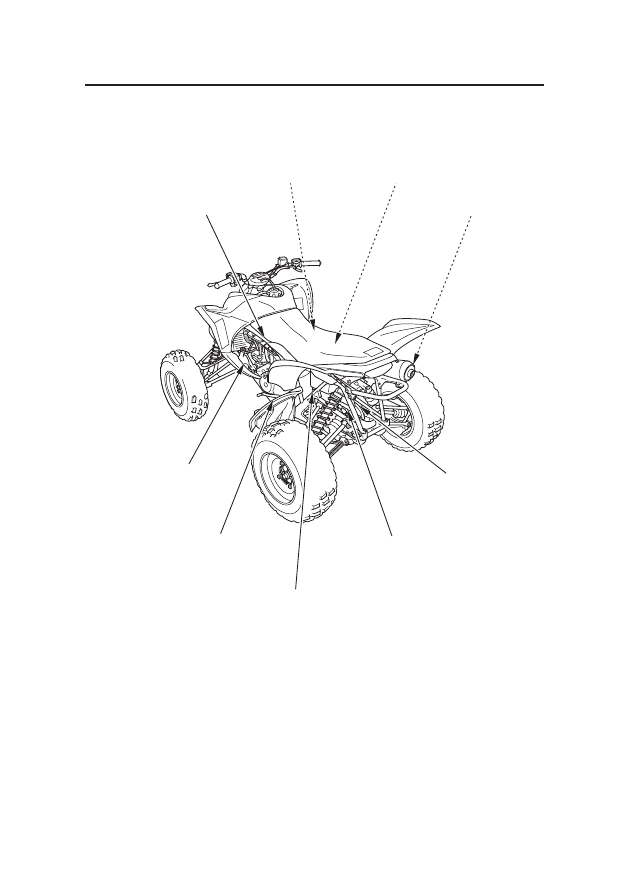

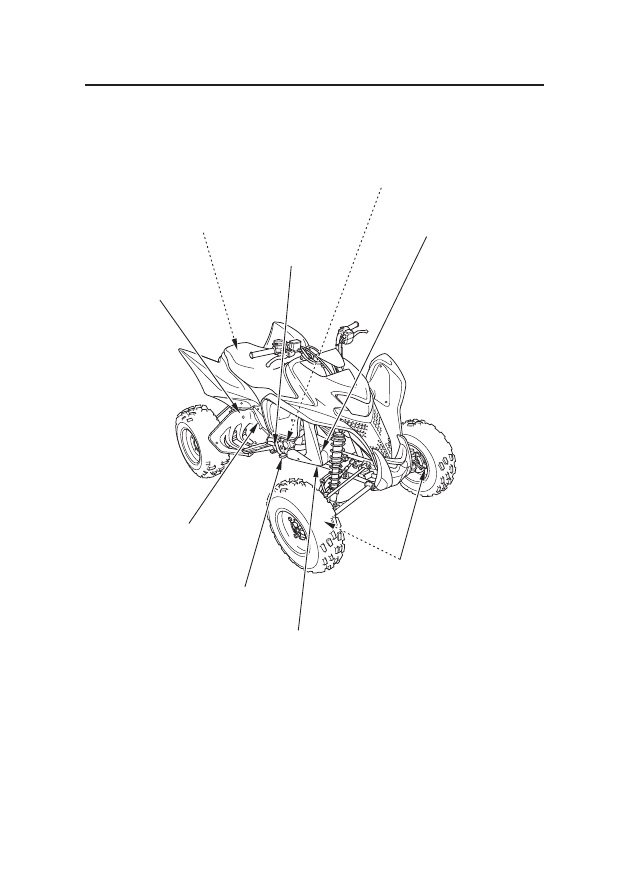

Обслуживание мотовездехода Honda

Техническое обслуживание Расположение частей
и механизмов

комплект инструментов/

манометр/руководство

по эксплуатации

болт отверстия контроля

уровня масла

масляный фильтр

двигателя

крышка-щуп маслона-

ливной горловины

суппорт переднего

тормоза

пробка (болт) для слива

масла из двигателя

(бачок)

педаль заднего тормоза

выключатель заднего

стоп-сигнала

бачок тормозной жидко-

сти заднего тормоза

Обслуживание мотовездехода Honda

Техническое обслуживание Расположение частей

и механизмов

свеча зажигания

коробка предохранителей /

главный предохранитель

воздухоочиститель

пламегаситель

суппорт заднего тормоза

приводная цепь

дренажная трубка корпу-

са воздухоочистителя

пробка (болт) для

слива моторного масла

(картер)

расширительный бачок

системы охлаждения

Обслуживание мотовездехода Honda

Комплект инструментов (1) хранится в багажном отсеке (2) под седлом. Для
получения доступа к комплекту инструментов снимите седло (см. стр. 88).

Манометр необходимо хранить вместе с инструментами.

Инструменты, входящие в комплект, предназначены для выполнения
простейших ремонтных работ и несложных операций по техническому
обслуживанию. Специфические виды работ, требующие применения
специального инструмента, должны выполняться силами официального
дилера Honda.

В комплект входят следующие инструменты:

* Свечной

ключ

*  Отвертка с плоским жалом/Крестообразная отвертка

* Рукоятка

отвертки

* Манометр

*   Отсек для хранения комплекта инструментов

ПОД СЕДЛОМ

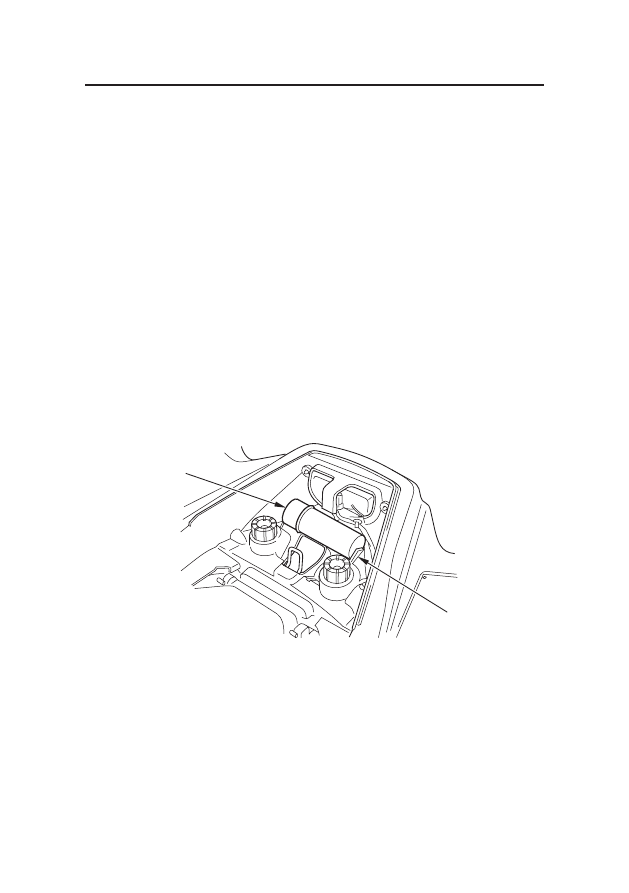

(1) комплект инструментов



(2) багажный отсек

Комплект инструментов

(1)

(2)

Обслуживание мотовездехода Honda

Хранение Руководства по эксплуатации

В мотовездеходе предусмотрено место для хранения Руководства по экс-
плуатации, что позволяет всегда иметь его под рукой. Храните Руководство
по эксплуатации (1) в пластиковом пакете, поместив его в багажный отсек,
расположенный под седлом (2) (стр. 88).

Руководство по эксплуатации и манометр должны храниться в пластико-
вом пакете (3) и надежно крепиться резиновым жгутом (4).

Старайтесь не заливать эту зону водой при мойке мотовездехода.

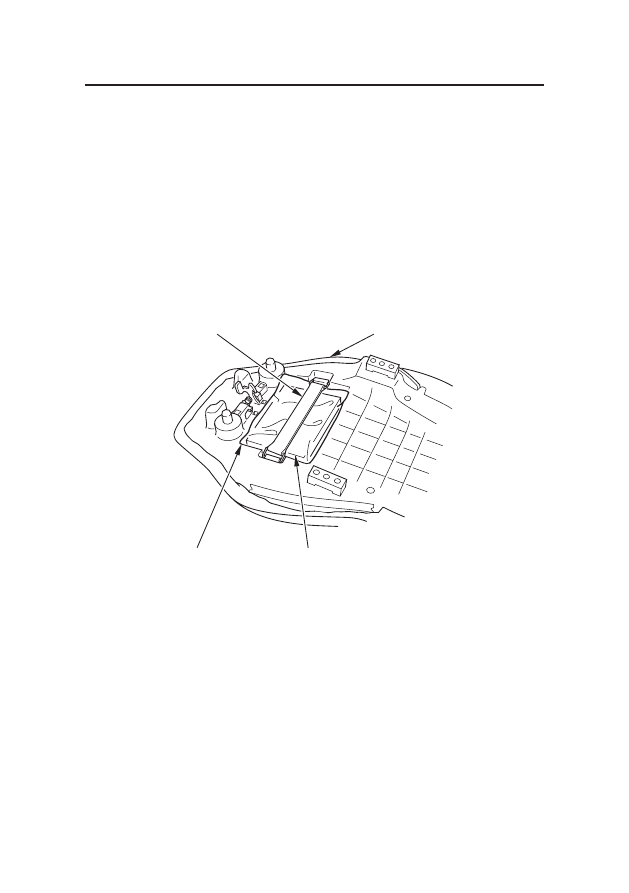

БАГАЖНЫЙ ОТСЕК ПОД СЕДЛОМ

(1) руководство по эксплуатации
(2) седло

(3) пластиковый пакет
(4) резиновый жгут

(2)

(4)

(3)

(1)
