100 Обслуживание мотовездехода Honda

Установка нового масляного фильтра:
1.  Снимите крышку (1) масляного фильтра, отвернув болты (2). Дайте

остаткам масла стечь. Утилизируйте использованный масляный фильтр
(3) в соответствии с требованиями законодательства (стр. 170).

2.  Проверьте состояние уплотннительного кольца (4) крышки масляно-

го фильтра, затем установите новый масляный фильтр. При замене
используйте только оригинальный масляный фильтр Honda или его
эквивалент, предназначенный для данной модели мотовездехода. Ис-
пользование неподходящего фильтра Honda или фильтра ненадлежа-
щего качества может стать причиной выхода двигателя из строя.

3.  Установите на место пружину (5) и установите новый фильтр с рези-

новой прокладкой (6) наружу, от двигателя. На фильтрующем элемен-
те рядом с прокладкой имеется надпись (7) «OUTSIDE (TOWARDS
FILTER COVER)» «ЭТОЙ СТОРОНОЙ НАРУЖУ (К КРЫШКЕ
МАСЛЯНОГО ФИЛЬТРА)».

ПРИМЕЧАНИЕ

Неправильная установка масляного фильтра может привести к выходу двигателя
из строя.

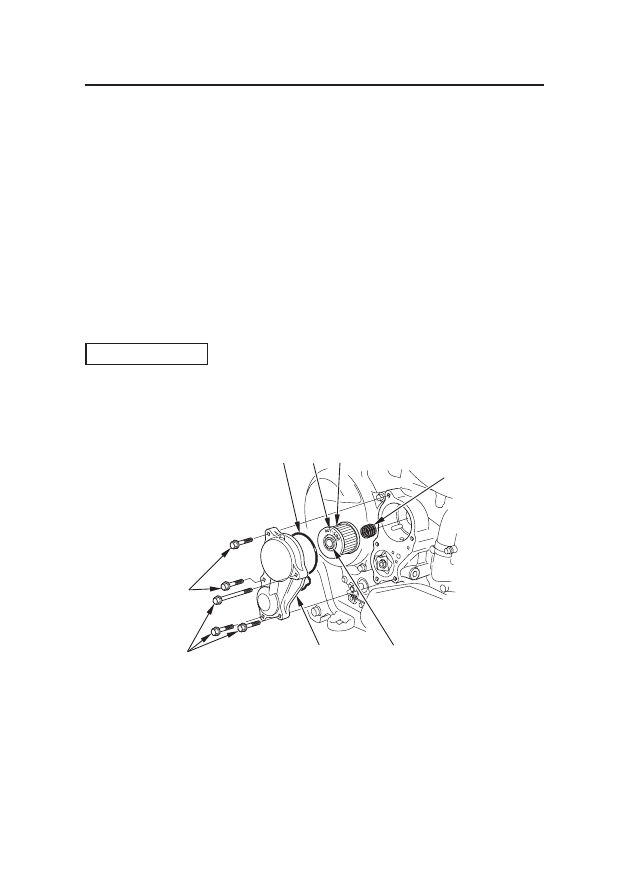

ПРАВАЯ СТОРОНА

(1) крышка масляного фильтра
(2) болты
(3) масляный фильтр
(4) уплотнительное кольцо

(5) пружина
(6) резиновая прокладка
(7) метка OUTSIDE (НАРУЖУ)

Моторное масло и масляный фильтр

(2)

(7)

(5)

(6)

(2)

(1)

(4)

(3)

Обслуживание мотовездехода Honda

4.  Установите на место крышку масляного фильтра и затяните болты

предписанным моментом.



12 Н

y м (1,2 кгс y м, 9 фунт y фут)

5.  Слейте отработанное масло в подходящую емкость и утилизируйте его

в соответствии с правилами (стр. 170).

ПРИМЕЧАНИЕ

Неправильная утилизация моторного масла ведет к загрязнению окружающей
среды.

Долив моторного масла:

1.  После того, как масло полностью сольется, проверьте состояние уплот-

нительных колец на сливных пробках. При необходимости замените
уплотнительные кольца.

2.  Установите сливные пробки и затяните их предписанным моментом:

Сливная пробка (масляный бачок):





20 Н

y м (2,0 кгс y м, 15 фунт y фут)



Сливная пробка (картер двигателя):





24 Н

y м (2,4 кгс y м, 18 фунт y фут)

3.  Залейте масло рекомендованного типа в масляный бачок, примерно:





1,8 (л) (1.9 амер

y кварт, 1,6 англ y кварт)

4.  Установите на место крышку-щуп маслоналивной горловины.

5.  Запустите двигатель и дайте ему 3 - 5 минут поработать на холостом

ходу.

6.  Остановите двигатель, подождите 2-3 минуты, после чего проверьте

уровень моторного масла. Уровень масла должен находиться между
метками максимального UPPER и минимального LOWER уровней на
мерной крышке-щупе. При необходимости долейте моторное масло, но
не переливайте его.

7.  Установите на место крышку-щуп маслоналивной горловины.

8.  Проверьте, нет ли подтеканий масла.

Если при установке не использовался динамометрический ключ, как
можно скорее обратитесь к официальному дилеру Honda для проверки
правильности сборки.

Моторное масло и масляный фильтр

102 Обслуживание мотовездехода Honda

Охлаждающая жидкость

Система охлаждения мотовездехода предназначена для отвода тепла от
двигателя с помощью рубашки охлаждения, встроенной в конструкцию
блока и головки блока цилиндров.

Грамотное техническое обслуживание будет способствовать безотказной
работе двигателя и позволит предотвратить его замерзание, перегрев и
коррозию.

Рекомендации относительно охлаждающей жидкости

Используйте охлаждающую жидкость марки Pro Honda HP или экви-
валентную жидкость, приготовленную на основе этиленгликолевого
антифриза с содержанием ингибиторов коррозии, и специально предна-
значенную для использования в алюминиевых двигателях. Необходимая
информация об охлаждающей жидкости указана на упаковке.

Для приготовления охлаждающей жидкости используется только дис-
тиллированная вода. Вода с высоким содержанием минералов или солей
может нанести вред алюминиевому блоку двигателя.

ПРИМЕЧАНИЕ

Применение охлаждающей жидкости с силикатными ингибиторами коррозии
может стать причиной преждевременного износа насоса системы охлаждения
или засорения каналов радиатора. Использование водопроводной воды в системе
охлаждения может привести к выходу двигателя из строя.

Система охлаждения мотовездехода заполнена на заводе 50-процентным
раствором антифриза и дистиллированной воды. Такая охлаждающая жид-
кость рекомендуется для большинства температурных условий и обеспечи-
вает хорошую защиту от коррозии.

При концентрации антифриза менее 40% невозможно обеспечить доста-
точную защиту системы охлаждения от коррозии.

Обслуживание мотовездехода Honda

Не рекомендуется увеличивать концентрацию антифриза, поскольку это
приведет к снижению эффективности системы охлаждения. Охлаждающая
жидкость с высокой концентрацией антифриза (до 60%) должна приме-
няться исключительно в условиях минусовых температур. Регулярно про-
веряйте систему охлаждения, если мотовездеход эксплуатируется в зимнее
время в условиях минусовых температур.

Проверка уровня и долив охлаждающей жидкости

Ознакомьтесь с правилами техники безопасности на стр. 77.

Проверка уровня охлаждающей жидкости производится перед каждой по-
ездкой. При необходимости долейте охлаждающую жидкость.

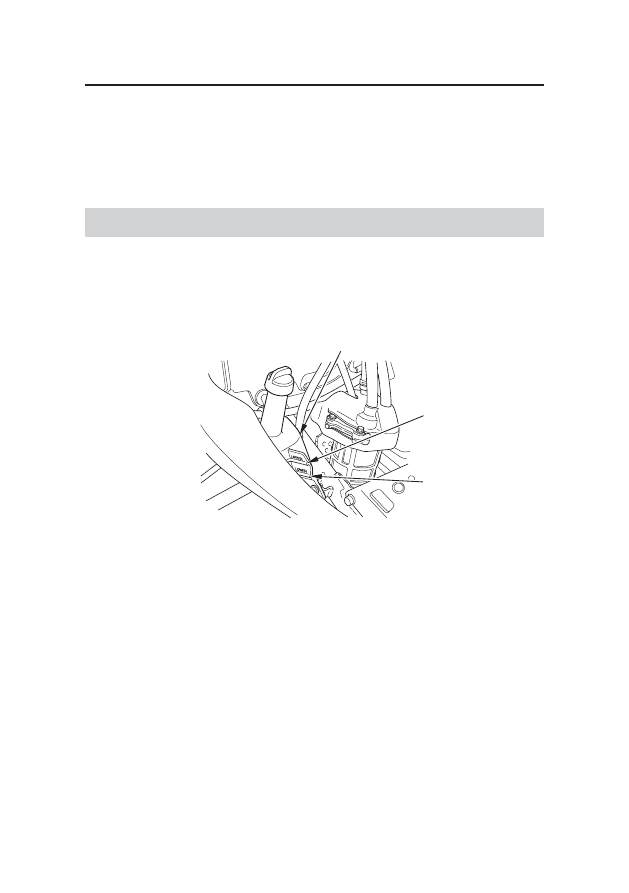

ЛЕВАЯ СТОРОНА

(1) расширительный бачок
(2) Отметка максимального уровня UPPER

(3) Отметка минимального уровня LOWER

1.  Установите мотовездеход на горизонтальную поверхность.

2.  Прогрейте двигатель до рабочей температуры. После этого проверь-

те уровень охлаждающей жидкости в расширительном бачке (1). Он
должен находиться между отметкой максимального уровня UPPER (2)
и отметкой минимального уровня LOWER (3).
Если расширительный бачок пуст или имеет место существенная
потеря охлаждающей жидкости, проверьте, нет ли подтеканий охлаж-
дающей жидкости, и обратитесь к официальному дилеру Honda для
ремонта.

(продолжение на следующей странице)

Охлаждающая жидкость

(1)

(2)

(3)
