112 Обслуживание мотовездехода Honda

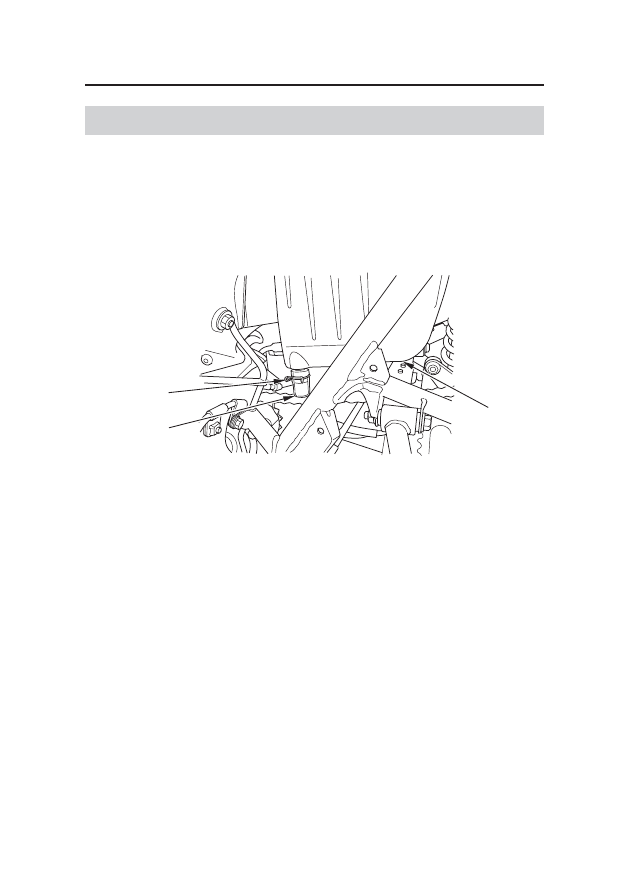

Дренажная трубка корпуса воздухоочистителя

Дренажная трубка корпуса воздухоочистителя подлежит обслуживанию
согласно требованиям регламента технического обслуживания. (Частое
форсирование бродов может потребовать более частого обслуживания).
Если в трубке видны отложения, трубка подлежит очистке до начала дви-
жения.

ЛЕВАЯ СТОРОНА

(1) дренажная трубка
(2) фиксатор

(3) кожух воздухоочистителя

1.  Демонтируйте дренажную трубку (1), отсоединив фиксатор (2), рас-

положенный под кожухом воздухоочистителя (3).

2. Удалите

отложения.

3.  Установите на место трубку и надежно закрепите ее с помощью фикса-

тора.

Воздухоочиститель

(1)

(2)

(3)

Обслуживание мотовездехода Honda

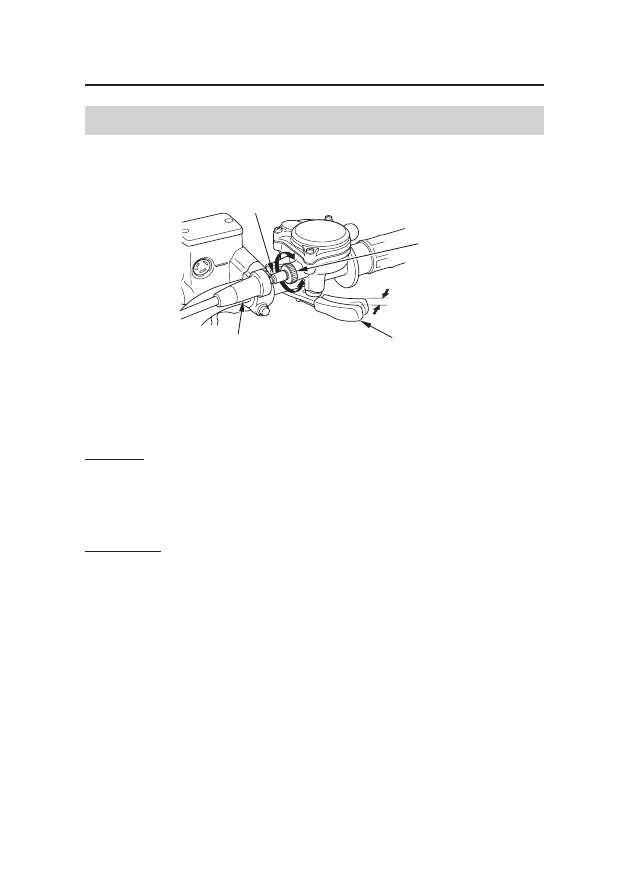

Дроссельная заслонка

Свободный ход рукоятки акселератора

Ознакомьтесь с правилами техники безопасности на стр. 77.

ПРАВАЯ РУКОЯТКА

(1) рычаг акселератора
(2) резиновая гильза
(3) регулятор троса акселератора
(4) контргайка

(+) увеличение свободного хода
(-) уменьшение свободного хода

Проверка
Величина свободного хода проверяется на рычаге (1) управления дроссель-
ной заслонкой.
Свободный ход:


3 - 8 мм (0,1-0,3 дюйма)

Регулировка
1.  Сместите резиновую гильзу (2) назад, чтобы обнажить регулятор (3)

троса акселератора.

2.  Ослабьте контргайку (4).
3.  Для регулировки величины свободного хода поворачивайте регулятор.
4.  Закрутите контргайку и установите на место резиновую гильзу.
5.  После завершения регулировки свободного хода рычага акселератора

проверьте корректность его работы во всех положениях руля.

＋

−

(1)

(2)

(4)

(3)

3 - 8 мм
(0,1-0,3 дюйма)

114 Обслуживание мотовездехода Honda

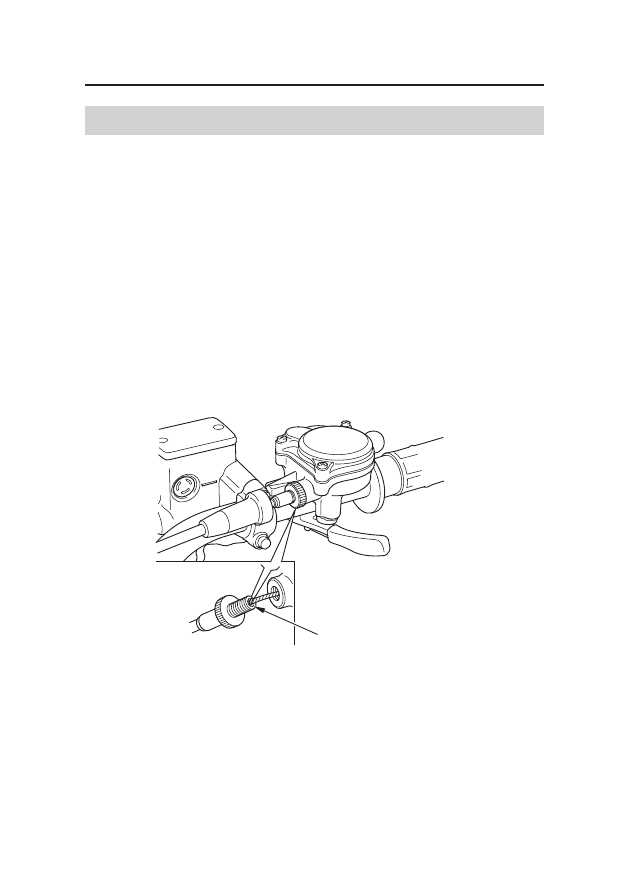

Осмотр дроссельной заслонки

Ознакомьтесь с правилами техники безопасности на стр. 77.

1.  Проверьте правильность установки всех компонентов дроссельной за-

слонки и надежность затяжки всех болтов.

2.  После завершения регулировки свободного хода рычага акселератора

проверьте плавность его перемещения от полностью открытого до пол-
ностью закрытого положения во всех положениях руля. Для устранения
обнаруженных неисправностей обратитесь к официальному дилеру
Honda.

3.  Проверьте состояние троса, идущего от рычага акселератора к корпусу

дроссельной заслонки. Замените трос при наличии на нем задиров и
иных повреждений.

4.  Проверьте трос на натяжение и вибрации во всех положениях руля.
5.  Смазывайте трос смазкой для тросов, имеющейся в торговой сети,

чтобы не допустить его преждевременного износа или коррозии.

ПРАВАЯ РУКОЯТКА

Дроссельная заслонка

место смазки

Обслуживание мотовездехода Honda

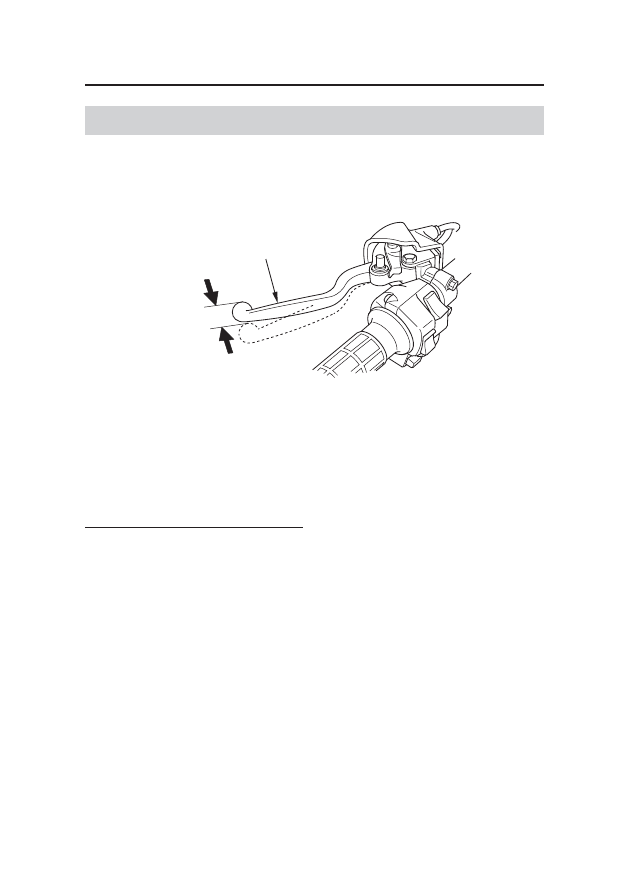

Регулировка сцепления

Ознакомьтесь с правилами техники безопасности на стр. 77.

ЛЕВАЯ РУКОЯТКА



(1) рычаг сцепления / рычаг стояночного тормоза

Регулировка сцепления требуется, если двигатель глохнет при включении
передачи, или мотовездеход проявляет тенденцию к самопроизвольному
перемещению вперед, а также если сцепление пробуксовывает, вызывая
отставание разгона от увеличения частоты вращения вала двигателя.

Осмотр и проверка свободного хода
Свободный ход:


10 - 20 мм (0,4-0,8 дюйма)

При необходимости отрегулируйте до штатного значения.
Неправильно выставленная величина свободного хода может привести к
преждевременному износу сцепления.

Система сцепления

(1)

10 - 20 мм
(0,4-0,8 дюйма)
