ГЛАВА VI.
ЭЛЕКТРООБОРУДОВАНИЕ МОТОЦИКЛОВ «УРАЛ», «ДНЕПР»
Электрооборудование мотоцикла состоит из источников и потребителей
электрической энергии, вспомогательных устройств и электрической сети.
Оно обеспечивает зажигание рабочей смеси в цилиндрах двигателя,
освещение, звуковую и световую сигнализацию.
Электрическая сеть, которая состоит из проводов низкого напряжения,
сделана по однопроводной системе, т.е. от источников электрической
энергии к пользователям подведено по одному проводу от положительных
полюсов аккумуляторной батареи и генератора, функции второго провода
выполняет рама, а также металлические части мотоцикла.
Для контроля работы генератора и реле-регулятора используется красный
фонарь ПД20-Е. Гашение лампы после запуска двигателя, свидетельствует об
исправности генератора и реле-регулятора.
На мотоциклах "Днепр" и "Урал" установлены лампы контроля аварийного
давления масла, нейтрали, поворотов, включения дальнего света. Как
источник тока на моделях мотоциклов с шестивольтным напряжением "Днепр"
и "Урал" используется генератор Г-414 и аккумуляторная батарея ЗМТ12, на
моделях с 12-ти вольтовым напряжением применяется генератор Г-424 и две
аккумуляторные батареи ЗМТ-6 или одна 6МТС-

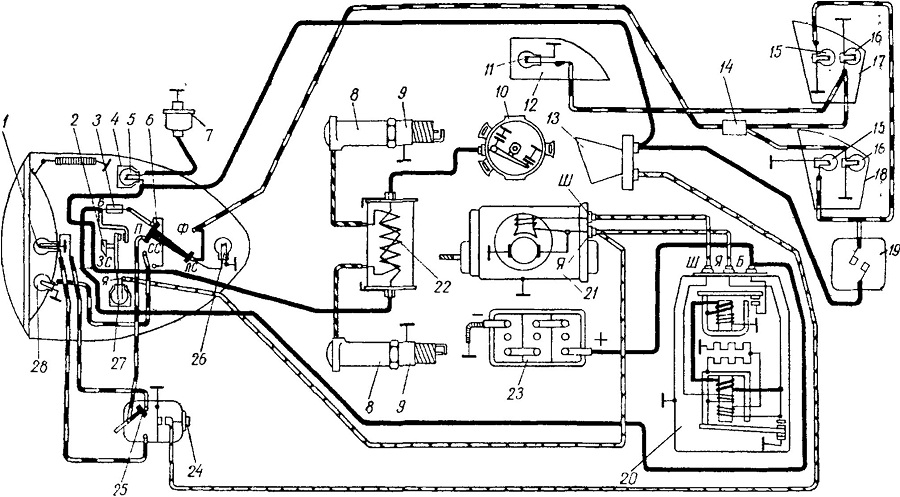

Рис. 6.1. Схема электрооборудования мотоцикла
К-650 "Днепр": 1 - лампа дальнего и ближнего света А6-32+32; 2 - ключ; 3
- предохранитель 15 А; 4 - фонарь контрольной лампы ПД-20; 5
-контрольная лампа датчика аварийного давления масла А6-1; 6 -
центральный переключатель; 7 -датчик аварийного давления масла; 8 -
наконечник свечи; 9 - свеча зажигания; 10 - катушка зажигания Б201; 11 -
лампа переднего фонаря коляски А6-2; 12 - передний фонарь коляски
ПФ-200; 13 - сигнал звуковой С-37А; 14 - соединитель проводов; 15 -
лампа стоп-сигнала А6-15; 16 -лампа заднего габаритного света А6-3; 17 -
задний габаритный фонарь коляски; 18 - задний фонарь ФП-230; 19 -
выключатель сигнала торможения; 20 - реле-регулятор РР302; 21 -генератор
Г-414; 22 - прерыватель-распределитель ПМ302; 23 - аккумуляторная
батарея ЗМТ-12; 24 - кнопка звукового сигнала; 25 - рычажок опережения
зажигания; 26 - лампа подсветки спидометра А6-2;
27 - контрольная лампа работы генератора А6-0,25; 28 - переключатель
дальнего и стояночного света; 29 - лампа стояночного света А6-2
Рис. 6.2. Схема электрооборудования мотоцикла
К-650 "Днепр" с двухвыводной катушкой зажигания: 1 - лампа дальнего и
ближнего света А6-32+32; 2 - ключ; 3 - предохранитель 15 А; 4 -фонарь
контрольной лампы ПД-20; 5 - контрольная лампа датчика аварийного
давления масла A6-1; 6 - центральный переключатель; 7 - датчик
аварийного давления масла; 8 - наконечник свечи; 9 - свеча зажигания; 10
- прерыватель- распределитель ПМ05; 11 - лампа переднего фонаря коляски
А6-2; 12 - передний фонарь коляски ПФ-200; 13 - сигнал звуковой С-37 А;
14 -соединитель проводов; 15 - лампа стоп-сигнала А6-15; 16- лампа
заднего габаритного света А6-3; 17 - задний габаритный фонарь коляски;
18 - задний фонарь ФП-230; 19 - выключатель сигнала торможения; 20 -
реле-регулятор РР302; 21 - генератор Г-414; 22 - катушка зажигания Б2-Б;
23 -аккумуляторная батарея ЗМТ-12; 24 - кнопка звукового сигнала; 25 -
переключатель дальнего и ближнего света; 26 - лампа подсветки спидометра
А6-2; 27 -контрольная лампа работы генератора А6-0,25; 28 - лампа
стояночного света А6-2

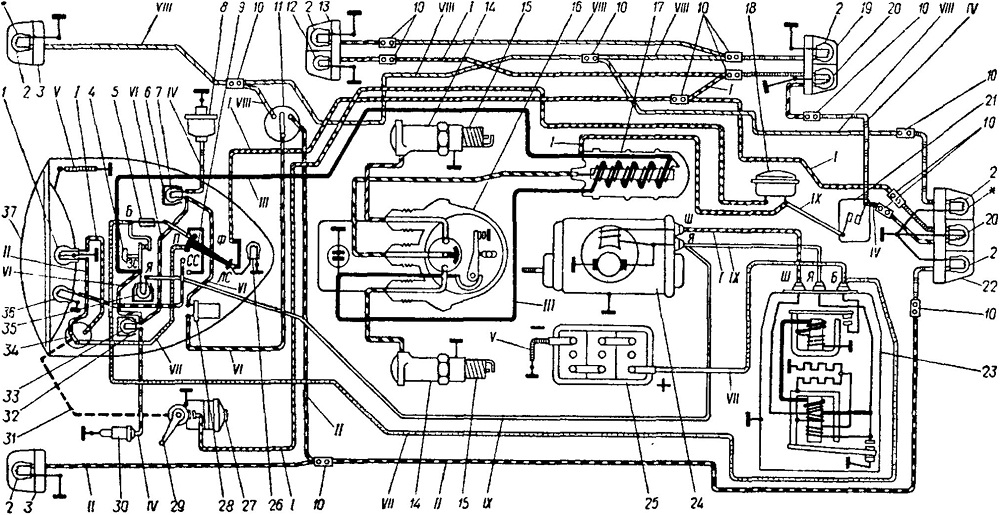

Рис. 6.3. Схема электрооборудования мотоцикла
МТ9: 1 - лампа дальнего и ближнего света А6-32+32; 2 -лампа A6-15; 3 -
фонарь-указатель поворота УП-223; 4 - ключ зажигания; 5 - предохранитель
15 А; 6 - фонарь контрольной лампы ПД-20; 7 - контрольная лампа датчика
аварийного давления масла А6-1; 8 - датчик аварийного давления масла
ММ106А; 9 -центральный переключатель; 10 - соединитель проводов; 11 -
переключатель поворотов П25; 12 - лампа А6-3;
13 - передний фонарь коляски ПФ-232; 14-наконечник свечи; 15 - свеча
зажигания А8У; 16-прерыватель-распределитель ПМ05; 17-катушка зажигания
Б2-Б; 18 - сигнал звуковой С-37А; 19 - задний фонарь коляски ФП219; 20 -
лампа A6-21 +3; 21 - выключатель сигнала торможения ВК854; 22 - задний
фонарь мотоцикла ФП-217; 23 - реле-регулятор РР-302; 24 - генератор
постоянного тока Г-414; 25 - аккумуляторная батарея ЗМТ-12; 26 - лампа
подсветки спидометра А6-2; 27 - кнопка звукового сигнала; 28 -
реле-прерыватель указателя поворотов РС419; 29 - рычаг регулировки угла
опережения зажигания; 30 - датчик нейтрали (пробка контакта); 31 - трос
переключателя света; 32 - фонарь контрольной лампы ПД-20Г; 33 -
лампа-сигнализатор нейтрального положения рычага переключения передач
A6-1; 34 - переключатель света П45; 35 -контрольная лампа включения
генератора А6-0,25; 36 -лампа стояночного света А6-2; 37 - фара ФГ-116;
цвета проводов: I - черный; II - белый; III - красный; IV - зеленый; V
-коричневый; VI - желтый; VII - голубой; VIII - фиолетовый; IX - серый

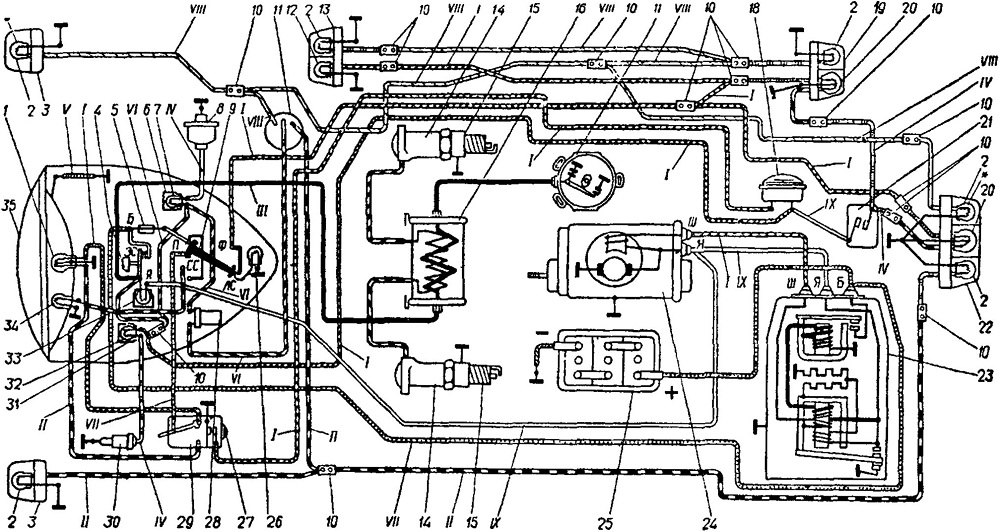

Рис. 6.4. Схема электрооборудования мотоцикла
МТ9 с двухвыводной катушкой зажигания: 1 -лампа дальнего и ближнего
света А6-32+32; 2 - лампа А6-15; 3-фонарь-указатель поворота УП-223; 4
-ключ зажигания; 5 - предохранитель 15 А; 6 - фонарь контрольной лампы
ПД-20;
7 - контрольная лампа датчика аварийного давления масла А6-1; 8 - датчик
аварийного давления масла ММ106А; 9 - центральный переключатель; 10 -
соединитель проводов; 11 - переключатель поворотов П201; 12-лампаА6-3;
13 - передний фонарь коляски ПФ-232; 14-наконечник свечи;
15 - свеча зажигания А8У; 16-катушка зажигания Б201 А; 17 - прерыватель
ПМ302;
18-сигнал звуковой С-37 А; 19 - задний фонарь коляски ФП219; 20 - лампа
А6-21+3;
21 - выключатель сигнала торможения ВК854; 22 - задний фонарь мотоцикла
ФП-217;
23 - реле-регулятор РР-302; 24 - генератор постоянного тока Г-414; 25 -
аккумуляторная батарея ЗМТ-12; 26 - лампа подсветки спидометра А6-2; 27
- кнопка звукового сигнала;
28 - реле-прерыватель указателя поворотов РС419; 29 - переключатель
света П25; 30 - датчик нейтрали (пробка контакта); 31 - фонарь
контрольной лампы ПД-20Г; 32 лампа-сигнализатор нейтрального положения
рычага переключения передач А6-1; 33 - контрольная лампа включения
генератора; 34 - лампа стояночного света А6-2; 35 - фара ФГ-116;
цвета проводов: I - черный; II - белый; III - красный; IV - зеленый; V -
коричневый; VI - желтый; VII - голубой; VIII - фиолетовый; IX - серый

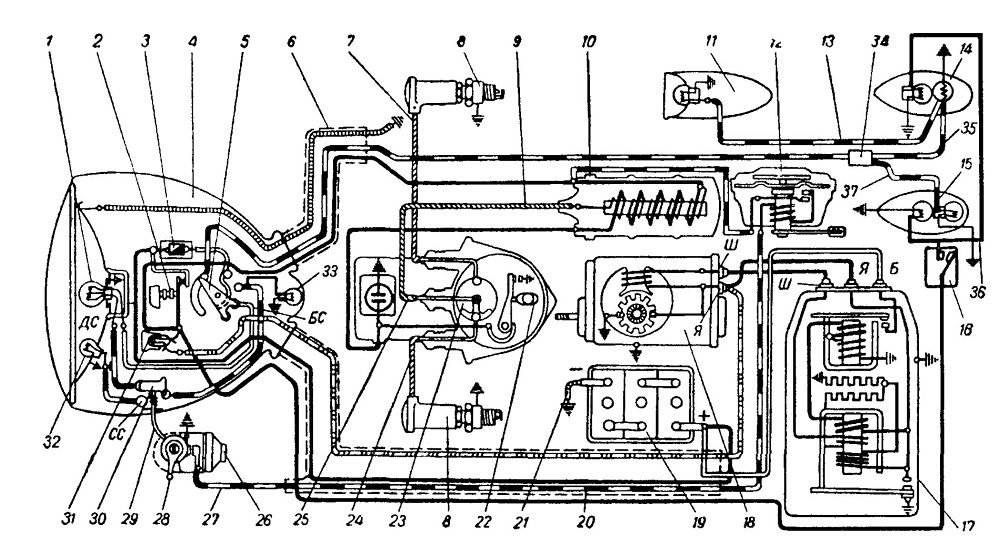

Рис. 6.5. Схема электрооборудования мотоцикла
К-750М: 1 - лампа дальнего и ближнего света;
2 - ключ зажигания; 3 - предохранитель; 4 - фара; 5 - центральный
переключатель;
6 - провод - «масса»; 7 - провод высокого напряжения; 8 - свечи
зажигания; 9 - провод высокого напряжения; 10 - катушка зажигания; 11 -
передний фонарь коляски; 12 - звуковой сигнал; 13 -провод переднего
фонаря коляски; 14 - задний фонарь коляски; 15 - задний фонарь
мотоцикла; 16 -датчик стоп-сигнала; 17 -реле-регулятор; 18 - генератор
постоянного тока; 19 - аккумуляторная батарея; 20 - жгут проводов
низкого напряжения; 21 - провод аккумулятор - "масса";
22 - прерыватель; 23 - распределитель; 24 - провод высокого напряжения;
25 - провод катушки зажигания; 26 - кнопка сигнала; 27 - провод сигнала;
28 - рычажок регулировки угла опережения зажигания; 29 - трос
переключения стояночного и дальнего света; 30 - переключатель
стояночного и дальнего света; 31 - контрольная лампа; 32 - лампа
стояночного света; 33 - лампа подсветки спидометра; 34 - соединитель
проводов; 35 - провод фонарей коляски; 36 - провод от датчика к лампам
стоп-сигнала; 37 - провод от соединителя к лампе освещения номерного
знака

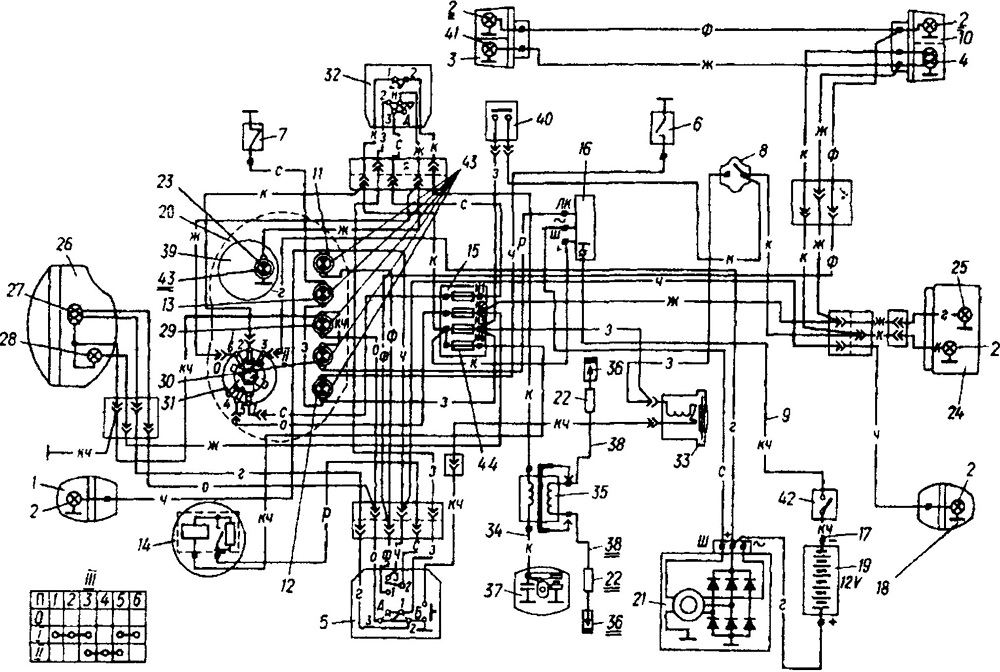

Рис. 6.6. Схема электрооборудования мотоцикла
"Днепр-11": 1 - указатель поворотов 162 3726;
2 - лампа А12-21-3,3; 3 - фонарь ПФ232В бокового прицепа передний; 4 -
лампа А 12-21+6;
5 - переключатель 171 3709; 6 - пробка контакта; 7 -датчик ММ 126
аварийного давления масла;
8 - выключатель ВК854Б; 9 - провод "выключатель 46 3710 - "масса"
регулятора напряжения 33 3702; 10 - фонарь бокового прицепа задний
ФП219В; 11- фонарь ПД20Д контрольной лампы указателя поворотов; 12 -
фонарь ПД20Д контрольной лампы датчика нейтрали;
13 -фонарь ПД20Е контрольной лампы аварийного давления масла, 14 -
прерыватель указателей поворота РС427; 15 - блок предохранителей ПРИМ;
16 - регулятор напряжения 33 3702;
17 - провод "минус" аккумулятора - выключатель 46 3710; 18 - указатель
поворотов 163 3726; 19 - аккумуляторная батарея 6МТС9; 20 - панель
приборов; 21 - генератор Г424;
22 - наконечник помехоподавительный А14; 23- патрон ПП 1-200 ламп; 24
-фонарь задний 171 3716; 25 - лампа А12-5; 26 -фара ФГ137Б; 27 -лампа
А12-45+40; 28 лампа А12-4;
29 - фонарь ПД20М контрольной лампы дальнего света; 30 - фонарь ПД20Е
контрольной лампы работы генератора; 31 - замок зажигания 141 3704; 32 -
переключатель 181 3709; 33 - сигнал звуковой С205Б; 34 - провод "катушка
зажигания прерыватель; 35 - катушка зажигания Б204; 36 -свеча зажигания
А14В; 37 - прерыватель ПМ302А; 38 - провод высокого напряжения;
39 - спидометр; 40 - выключатель стоп-сигнала ручного тормоза 13 3720;
41 - лампа А12-8;
42 - выключатель 46 3710; 43 - лампа А12- 1; 44 - предохранитель ПРИ
9Б-210;
цвета проводов: г - голубой; ж - желтый; з - зеленый; к - красный; кч -
коричневый; о - оранжевый;
с - серый; ф - фиолетовый; ч - черный
Рис. 6.7. Схема электрооборудования мотоциклов
"Урал" М62, М63, М66:
I - переключатель указателей поворотов П-201; 2 -правые указатели
поворотов с лампами А6-15 на мотоцикле-одиночке; 3 - соединительная
колодка; 4 -лампа головного света фары А6-32+32;
5 - лампа стояночного света фары А6-2; 6 - реле-прерыватель указателей
поворотов;
7 -левые указатели поворотов с лампами с А6-15; 8 - звуковой сигнал
С-37А; 9 - переключатель света с кнопкой звукового сигнала П-200; 10 -
лампа подсвета шкалы спидометра А6-2;
II -предохранители 15A; 12-центральный переключатель; 13 - генератор
Г-414; 14 - контрольная лампа работы генератора А6-0,25; 15 -
реле-регулятор РР-302А; 16 - катушка зажигания Б201;
17 - прерыватель ПМ302; 18 - правые указатели поворотов с лампами А6-15
(на коляске);
19 - передний габаритный фонарь на коляске с лампой А6-2; 20 - лампы
стоп-сигнала А6-15;
21 - задние габаритные лампы А6-22; 22 - аккумулятор ЗМТ-6; 23 -
включатель стоп-сигнала; 24 -контрольная лампа аварийного давления масла
А6-2; 25 - датчик давления масла (указателями поворотов оснащены только
"Урал" М66).

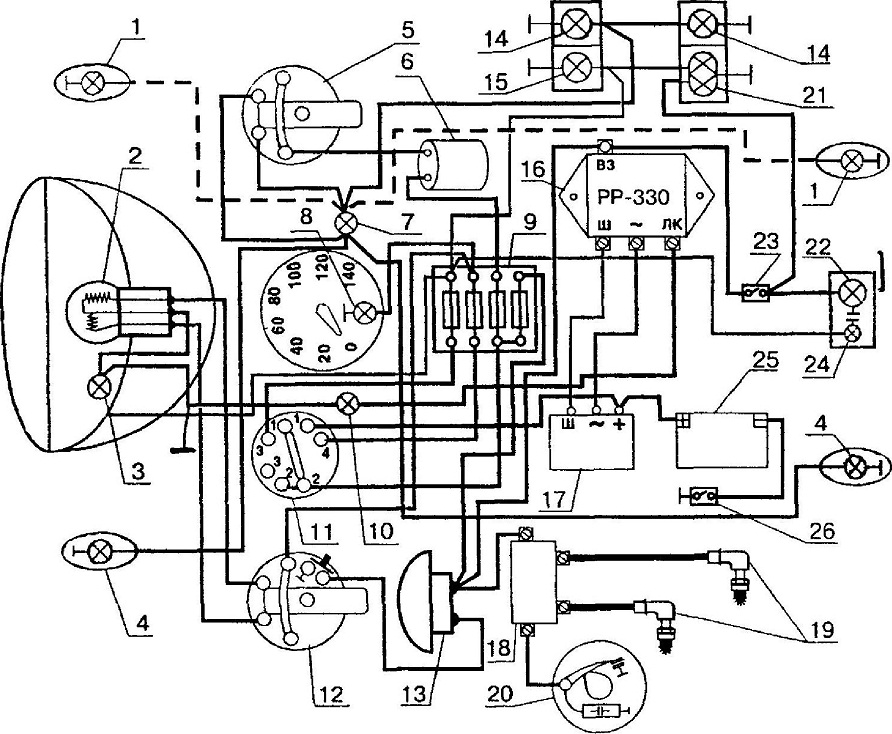

Рис. 6.8. Схема электрооборудования мотоциклов
“Урал” М67 и М67-36:
1 - правые указатели поворота на мотоцикле-одиночке с лампами А12-21-3;
2 - лампа головного света фары А12-45+40; 3 лампа переднего габаритного
огня А12-4; 4 - левые указатели поворотов с лампами А12-21-3; 5 -
переключатель указателей поворотов П201; 6 - реле-прерыватель указателей
поворотов; 7 - контрольная лампа указателей поворотов А12-1; 8 - лампа
подсветки шкалы спидометра А12-1; 9 - блок предохранителей; 10 -
контрольная лампа работы генератора А12-1; 11 - замок зажигания ВК857;
12 - переключатель света с кнопкой звукового сигнала П200; 13 - звуковой
сигнал С205Б; 14 - правые указатели поворота с лампами А12-21-3; 15 -
передний габаритный огонь с лампой А12-5; 16 - реле-регулятор РР-330; 17
- генератор Г-424; 18 - катушка зажигания Б204; 19 - свечи А14В; 20 -
прерыватель ПМ302А; 21 - лампа заднего габаритного огня и стоп- сигнала
А12-21+5; 22 - лампа стоп-сигнала А12-21-3; 23 - включатель
стоп-сигнала; 24 -6МТС-9 или две батареи ЗМТ-6; 26 - выключатель “массы»

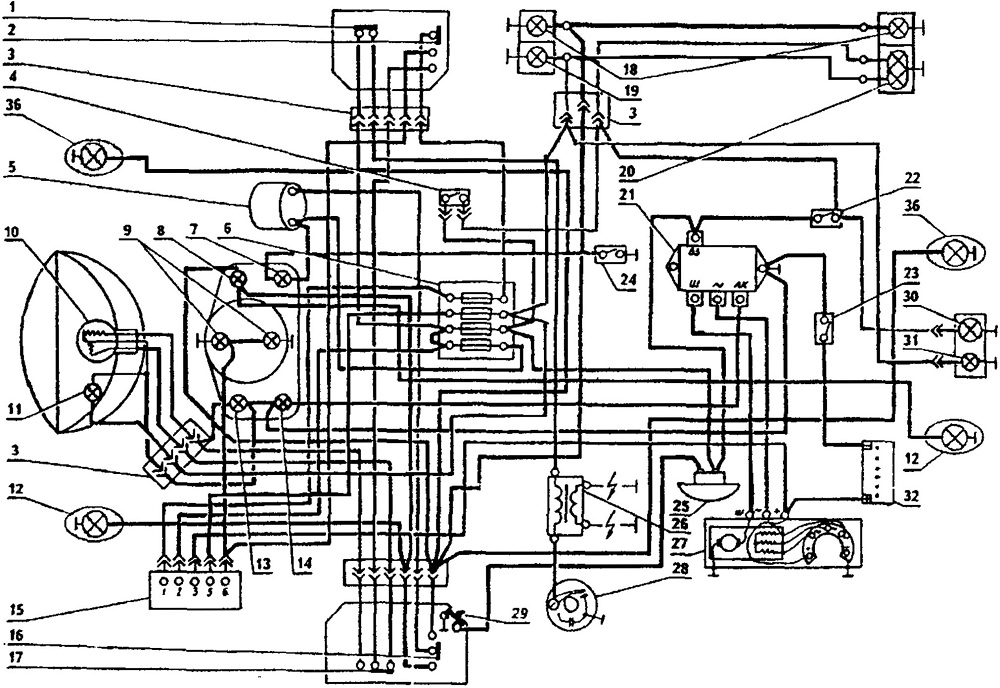

Рис. 6.9. Схема электрооборудования мотоциклов
"Урал" ИМЗ-3.103-10, ИМЗ-8.103-30, ИМ3-8.103-40 и ИМЗ-8.123:
1 - аварийный выключатель зажигания; 2 -переключатель "день-ночь"; 3 -
колодки штекерных разъемов; 4 - включатель стоп-сигнала ручного тормоза;
5 - реле-прерыватель указателей поворотов; 6 - блок плавких
предохранителей; 7 контрольная лампа нейтрали в коробке передач А-12-1
(зеленая); 8 - контрольная лампа указателей поворотов А12-1 (оранжевая);
9 - лампы А12-1 подсветки шкалы спидометра; 10-лампа головного света
фары А12-45+40; 11 - лампа габаритного (стояночного) света в фаре А12-4;
12 - указатели поворота левые с лампами А12-21;
13 - контрольная лампа дальнего света А12-1 (синяя); 14 - контрольная
лампа работы генератора А12-1 (красная); 15 -замок зажигания; 16 -
переключатель указателей поворотов;
17 - переключатель света; 18 - указатели поворотов правые (на коляске) с
лампами А12-21;
19 - лампа габаритного (стояночного) света на коляске передняя А12-5; 20
- двух нитевая лампа заднего габаритного света и стоп-сигнала А12-21+5;
21 - реле-регулятор РР-330; 22 - включатель стоп-сигнала ножного
тормоза; 23 - выключатель "массы"; 24 - включатель контрольной лампы
нейтрали; 25 - звуковой сигнал С-304; 26 - катушка зажигания Б204; 27 -
генератор Г-424 с выпрямителем; 28 - прерыватель ПМ302А; 29 - кнопка
звукового сигнала; 30 - лампа AI2-21 стоп-сигнала; 31 - лампа A12-5
заднего габаритного (стояночного) света; 32 - аккумуляторная батарея
6МТС-9 (или две батареи ЗМТ-6); 33 - коммутатор бесконтактной
электронной системы зажигания (БЭСЗ); 34 - датчик БЭСЗ; 35 - электронный
регулятор напряжения 33 3702;
36 - указатели поворотов правые на мотоцикле-одиночке с лампами А12-21
содержание ..
59
60
61
62
63
64
65
66
67
68
69 70
..
|
