ПРОВЕРКА СИСТЕМЫ ЗАЖИГАНИЯ МОТОЦИКЛОВ «УРАЛ», «ДНЕПР»

Проверка исправности системы зажигания начинается с оценки исправности прерывателя. При работе автомата опережения зажигания не должно быть заеданий, пружины не должны болтаться в ушках. Далее с помощью тестера нужно измерить сопротивление первичной обмотки, оно должно составлять 6 Ом. Затем проверить цепь вторичной обмотки. Для этого нужно подсоединить прибор к клеммам высокого напряжения. Сопротивление вторичной обмотки должно составлять 10 кОм. Проверить сопротивление между "массой" и каждой из клемм. Затем нужно прозвонить провода высокого напряжения и свечные колпачки. Сопротивление проводов должно стремиться к нулю, сопротивление свечных колпачков составлять около 2 кОм. Заодно нужно вывернуть свечи и отрегулировать зазор между электродами.

ОБСЛУЖИВАНИЕ СИСТЕМЫ ЗАЖИГАНИЯ МОТОЦИКЛОВ «УРАЛ», «ДНЕПР»

Обслуживание системы зажигания заключается в проверке свечей зажигания, регулировке зазоров между электродами, проверке и при необходимости регулировке зазора между контактами прерывателя, установке угла опережения зажигания.

Зазор между электродами свечи проверяют с помощью щупа. Величина зазора должна составлять 0,6 мм. При увеличенном зазоре затруднено образование электрической искры, при малом зазоре возможно образование на электродах нагара, который может шунтировать искровой промежуток. В этом случае электрический разряд происходит не между электродами свечи, а по нагару. В обоих случаях наблюдаются перебои в работе двигателя. Зазор между электродами свечи регулируется подгибанием бокового электрода.

Надежность работы двигателя в значительной мере зависит от точности регулировки зазоров между контактами прерывателя и от чистоты контактных поверхностей. Прежде чем приступить к регулировке зазоров, необходимо очистить от нагара и загрязнений при помощи специальной абразивной пластинки или надфиля, обдуть сжатым воздухом и протереть замшею, слегка смоченной в чистом бензине.

Зазор между контактами прерывателя проверяют и регулируют в следующем порядке:

- поворачивая коленчатый вал рычагом пускового механизма, устанавливают максимальный зазор между контактами прерывателя (фибровый стояк должен находиться на вершине кулачка) и проверяют его величину щупом. Нормальный зазор между контактами 0,4 - 0,6 мм;

- в случае несоответствия величины зазора ослабляют винт I (рис. 6.26), крепления стояка неподвижного контакта и, поворачивая регулировочный винт 6, имеющий эксцентричную головку, в ту или иную сторону, устанавливают нормальный зазор между контактами прерывателя.

Нормальная работа двигателя, его долговечность и экономичность в большой степени зависят от правильной установки зажигания. В случае позднего зажигания рабочая смесь в цилиндре загорается при положении поршня в верхней мертвой точке или позже. При этом смесь не успевает полностью сгореть до момента открытия выпускного клапана и выталкивается в выпускной коллектор в горящем состоянии. Окончательное сгорание происходит в выхлопной трубе. Это приводит к потере мощности двигателя, его перегреву, увеличению расхода топлива, к прогоранию выпускных труб и глушителей. В случае раннего зажигания рабочая смесь загорается преждевременно, возникает резкое увеличение давления газов до прихода поршня в верхнюю мертвую точку. Возникают помехи для движения поршня. Нагрузка на детали кривошипношатунного механизма резко возрастает. Температура в цилиндре в момент сгорания топлива становится намного выше, чем при нормальном опережении. Это приводит, как показывает практика, к прогоранию днища поршня. Поэтому регулировке зажигания нужно уделять первоочередное внимание.

Для облегчения установки угла опережения зажигания на внешней поверхности маховика двигателя нанесены метки с буквами "В" - верхняя мертвая точка, "П" - позднее зажигание и "Р" -раннее зажигание, а на картере двигателя возле маслозаливной горловины имеется отверстие с меткой. Проверяя зажигание с прерывателем ПМ05, необходимо придерживаться такой

последовательности. Снять крышку и бегунок прерывателя. Проверить и в случае необходимости отрегулировать люфт троса опережения зажигания. Люфт троса рычажка опережения в положении "раннее" должен быть 3 мм. Люфт регулируют упором, закрученным в стальную втулку корпуса прерывателя, в который упирается гибкая оболочка троса. Предварительно ослабив контргайку, закручивая или выкручивая упор, изменяют длину троса, добиваясь необходимого люфта. После регулировки контргайку затянуть.

Проверяя раннее зажигание, на руле устанавливают рычажок в положение "раннее". Затем подсоединяют контрольную лампочку одним контактом к клемме низкого напряжения катушки зажигания, а другим - к "массе". Включают зажигание и медленно поворачивают коленчатый вал пусковой педалью до совпадения метки на картере двигателя и метки на маховике, обозначенной буквой "Р". Если контрольная лампочка загорится до совпадения меток или не загорится после совпадения меток, то зажигание необходимо отрегулировать. Для этого слева на подвижном диске прерывателя (рис. 6.30) есть регулировочный винт 5 раннего угла опережения зажигания с контргайкой и эксцентричной головкой, которая входит в вырез корпуса прерывателя. Тогда, не выключая зажигания, предварительно ослабив контргайку, отверткой поворачивают винт в ту или иную сторону до момента загорания лампочки, т.е. начала размыкания. Далее, удерживая в этом положении винт 5, затягивают контргайку. Максимальный угол опережения зажигания на коленчатом валу - 32 - 36° до верхней мертвой точки.

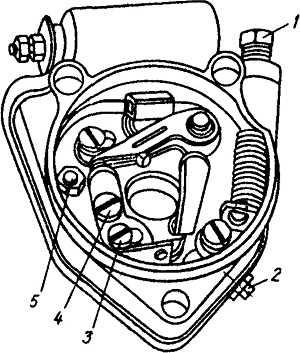

Рис. 6.30. Прерыватель-распределитель ПМ05: 1 - упор регулирования люфта троса;
2 - регулировочный винт позднего зажигания; 3 - регулировочный винт зазора между контактами прерывателя; 4 - винт крепления стояка; 5 - регулировочный винт опережения зажигания.

Проверяя позднее зажигание, устанавливают рычажок опережения в положение "позднее". Включают зажигание и проворачивают коленчатый вал до совпадения меток на картере с меткой на маховике, обозначенной буквой “П”. Если лампочка не загорится, позднее зажигание необходимо отрегулировать. Для этого внизу с правой стороны корпуса прерывателя есть винт 2 с контргайкой. Предварительно ослабив контргайку винта и поворачивая его в одну или другую сторону, устанавливают момент загорания контрольной лампы (начало размыкания контактов), после этого затягивают контргайку. Позднее зажигание в этом случае составляет 4 - 8 ° до верхней мертвой точки. После этого еще раз проворачивают коленчатый вал на один оборот и убеждаются в правильности установки зажигания. Момент размыкания контактов прерывателя должен наступить во время совпадения меток при соответствующем положении рычажка на руле.

Автоматы ПМП и ПМ302 имеют следующую характеристику:

Рис. 6.31. Прерыватель ПМ11 с автоматом опережения зажигания: 1 - стопорный винт; 2, 18 -пластины; 3 - наковальня; 4 - молоточек; 5 - грузик автомата; 6 - палец грузика; 7 - неподвижная пластина; 8 - винт; 9 - пружина; 10 - кулачок; 11 - регулировочный винт; 12 - корпус; 13 - стойка; 14 - конденсатор

Рис. 6.32. Прерыватель ПМ302А с автоматом опережения зажигания: 1 - винт; 2 - контактная стойка, 3 - корпус прерывателя, 4 - рычаг прерывателя; 5 - ось рычага; 6 - эксцентрик;
7 - автомат опережения зажигания; 8 - ось грузика; 9 - втулка; 10 - пружина; 11 - поводок;
12 - кольцо запорное; 13-кулачок; 14-грузик; 15-фильц; 16 - держатель конденсатора;
17 - конденсатор; 18 - клемма


Зазор между контактами прерывателя - 0,4 - 0,6 мм, продольный зазор рычага на оси не более 0,2 мм, сила натяжения пружины рычага контактов 4 - 6 Н Емкость конденсатора 0,13 мкФ Частота вращения вала для бесперебойного искрообразования на стандартном трехэлектродном игольчатом разряднике при длине искровых промежутков на одном электроде 7 мм и на другом 0,5 мм - 1000 - 3000 об/мин

С 1983 года на двигателях мотоциклов "Урал" и "Днепр" вместо прерывателей ПМ302-01 стали устанавливаться прерыватели ПМ302А, которые имеют более совершенную и надежную конструкцию автомата опережения зажигания. По посадочным местам оба прерывателя взаимозаменяемы

Рис.6.33. Установка поводка на автомат опережения зажигания ПМ302А: 1 - пружина; 2 - поводок
3 - ось грузиков



Для облегчения проверки и установки угла опережения зажигания, на маховике предусмотрены две метки с буквами "В" - верхняя мертвая точка и "Р" - раннее зажигание, а также метка на картере двигателя возле смотрового отверстия, закрытого резиновой пробкой Раннее зажигание с прерывателями ПМ302А и ПМ302-01 проверяют в такой последовательности Присоединяют контрольную лампочку концом одного провода к клемме низкого напряжения катушки зажигания, к которой прикреплен провод идущий к прерывателю, а концом второго провода к "массе". Прокручивают коленчатый вал до совпадения меток на картере двигателя и на маховике, обозначенных буквой "Р" Включают зажигание и плавно разводят грузики автомата до упора Контрольная лампочка должна загореться в момент прикосновения грузиков к упору Если лампочка не загорится или загорится раньше, чем грузики дойдут до упора, зажигание необходимо отрегулировать Для этого ослабляют фиксирующие винты прерывателя и при разведенных до отказа грузиках автомата плавно поворачивают корпус прерывателя до момента загорания лампочки, что соответствует началу размыкания контактов, т е момента проскакивания искры между электродами свечи. После этого положение корпуса прерывателя необходимо зафиксировать винтами Угол опережения зажигания по коленчатому валу на всех моделях двигателя МТ составляет 34° (по поршню 7,15 мм) до ВМТ. Если контрольной лампочки нет, то момент начала размыкания определяют так. Прокручивают коленчатый вал двигателя до замыкания контактов прерывателя, потом включают зажигание и к одному из концов сердечника катушки зажигания прикладывают отвертку или другой стальной предмет.

При замкнутых контактах прерывателя ток, который проходит через обмотку катушки, намагничивает сердечник который притягивает к себе и удерживает отвертку, потом легкими толчками рычага кикстартера плавно поворачивают коленчатый вал до падения отвертки (во время размыкания контактов прерывателя сердечник размагничивается) Пружины автомата нельзя подгибать или растягивать, т к они имеют специальную тарировку, нарушение которой будет создавать нарушение работы автомата и углы опережения зажигания не будут соответствовать оптимальным для данного режима работы двигателя Позднее зажигание на мотоциклах с прерывателями ПМ302А и ПМ302-01 не регулируется - оно выполняется автоматически Одновременно с проверкой угла опережения зажигания проверяют и в случае необходимости регулируют зазор между каждым искроразрядником и клеммой высокого напряжения катушки зажигания, который должен быть в пределах 8 - 9 мм Зазор необходим для защиты вторичной обмотки катушки от "пробоев" (после снятия наконечника свечи между искроразрядником и клеммой высокого напряжения катушки будет проскакивать искра

При ремонте прерывателей с автоматом опережения зажигания надо обратить внимание на состояние контактов прерывателя и автомата Подгоревшие контакты зачистить плоским надфилем Кратер (углубление) не рекомендуется выводить полностью. После зачистки контакты промыть теплой мыльной водой Автомат с расшатанными осями или износившимися отверстиями во втулках - заменить При разборке автомата сопрягаемые детали пометить с целью обеспечения их

правильной сборки На установленном автомате необходимо устранить холостой ход грузиков отгибом стойки, которая крепит тонкую пружину

• КАК ОБЛЕГЧИТЬ УСТАНОВКУ ЗАЗОРА МЕЖДУ КОНТАКТАМИ ПРЕРЫВАТЕЛЯ?

Для упрощения операции можно использовать приспособление (рис 6 34)

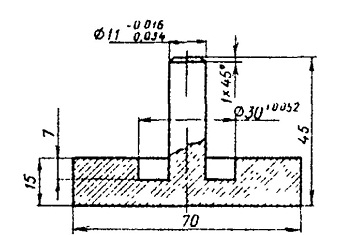

Рис. 6.34. Приспособление для регулировки зазора прерывателя


Снятый с мотоцикла прерыватель нужно установить в гнездо Затем на стержень приспособления, надеть бегунок автомата опережения зажигания, и поворачивать его на оси до положения, когда установится зазор 0,4 - 0,6 мм

МОЖНО ЛИ ВМЕСТО ШТАТНОГО КОНДЕНСАТОРА ИСПОЛЬЗОВАТЬ АВТОМОБИЛЬНЫЙ?

Вместо штатного можно использовать любой конденсатор емкостью 0,25 - 0,35 мкФ, рассчитанный на рабочее напряжение 350 - 400 В.

НА МОТОЦИКЛАХ М61 И М62 НЕТ ОТВЕРСТИЯ И МЕТОК НА МАХОВИКЕ ДЛЯ УСТАНОВКИ ЗАЖИГАНИЯ. КАК БЫТЬ?

Работу по установке зажигания на этих моделях очень упрощает специальный щуп (рис. 6.35)

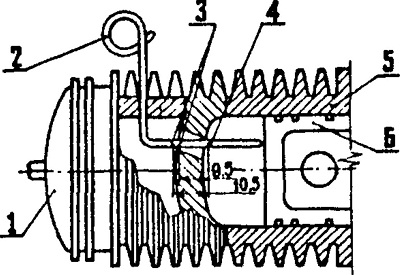

Рис. 6.35. 1 - головка цилиндра; 2 -щуп; 3 - риски, определяющие момент зажигания, 4 - риска, соответствующая ВМТ; 5 - цилиндр; 6 - поршень

Щуп изготавливают из проволоки диаметром 3,5 - 4 мм и вставляют в отверстие для свечи. Подводят поршень в ВМТ и по краю отверстия наносят риску. На расстоянии 9,5 мм и 10,5 мм от нее наносят еще две риски, по которым и регулируют момент зажигания.

КАК ОТРЕГУЛИРОВАТЬ БЕСКОНТАКТНУЮ СИСТЕМУ ЗАЖИГАНИЯ?

Регулировка зажигания производится в следующем порядке:

- ослабить винты крепления датчика и установить зазор 0,2±0,1 между полюсами датчика и поверхностью ротора, затянуть винты;

- проворачивая двигатель, совместить риску "М3" (момент зажигания - 9° до ВМТ) на маховике с меткой на картере;

- ослабить винты крепления основания датчика, совместить риску "О" на основании датчика с риской на цилиндрической поверхности ротора, затянуть винты крепления основания датчика;

- установить зазор между электродами 1 мм.

- вывернуть свечи зажигания,

Внимание! При работе коммутатора запрещается прикасаться к клемме "К", т. к. на ней присутствует опасное для жизни напряжение (около 300 В).

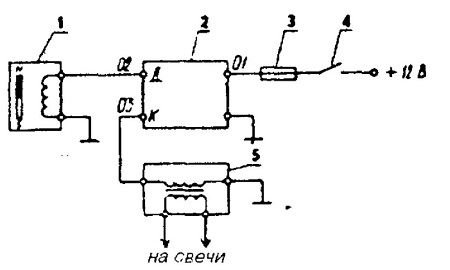

Рис. 6.36. Схема подключения бесконтактной системы зажигания: 1 -датчик магнитоэлектрический 17.3847; 2 - коммутатор электронный 46.3734; 3 - предохранитель; 4 -контакт замка зажигания; 5 - катушка зажигания
