Руководство по установке торцевых уплотнений типа «двойной конус» комбайна КП21

Подготовка к установке:

Уплотнения типа «двойной конус» должны устанавливаться предельно осторожно. Повреждения прецизионных притертых поверхностей не допускаются. Место установки (Q) должно быть чистыми без грязи и пыли.

Подготовка перед установкой:

1. Освободите уплотнение от упаковки только непосредственно перед установкой.

2. Не кладите уплотнение на притертую поверхность.

3. Нанесите на поверхность уплотнения тонкий слой масла, используя чистое масло и не волокнистую ткань, например замшу.

4. Проверьте: поверхности канавок должны быть очищены от заусенцев и зади-ров по установочным поверхностям.

5. Проверьте: резиновое кольцо расположено правильно сзади уплотнения. Резиновое кольцо должно сидеть на наружном диаметре за фиксирующей губкой.

Рекомендации по установке уплотнений:

1. При установке проверьте, что резиновое кольцо не провернулось, провернувшееся кольцо может свернуться в петлю.

2. Установка резиновых колец требует приложения больших усилий, в связи с этим рекомендуется перед установкой покрывать кольца смазкой (мыльной водой, водными или спиртовыми растворами, масляной плёнкой).

3. Установка двух половинок уплотнения в канавке производится с использованием установочного (монтажного) инструмента (Ь). При этом обратить внимание на то, чтобы плоскость "G" была параллельна плоскости "D". Двумя руками с использованием инструмента установите уплотнения в канавку с постоянным усилием. Инструмент должен касаться канавки по всему периметру.

4. Снимите монтажный инструмент и визуально проверьте положение эласто-мерного кольца и уплотнения. Убедитесь, что все расположено симметрично.

5. Очистите обе лицевых поверхности уплотнения с помощью денатурированного спирта и нанесите тонкую пленку очищающего масла.

6. Соедините две части вместе, приложив осторожно без ударов, друг к другу трущиеся поверхности.

7. Скорректируйте осевой зазор А.






Если при ремонтах комплект уплотнений разбирается, то необходимо заменить его на новый, даже если не достигнута граница износа.

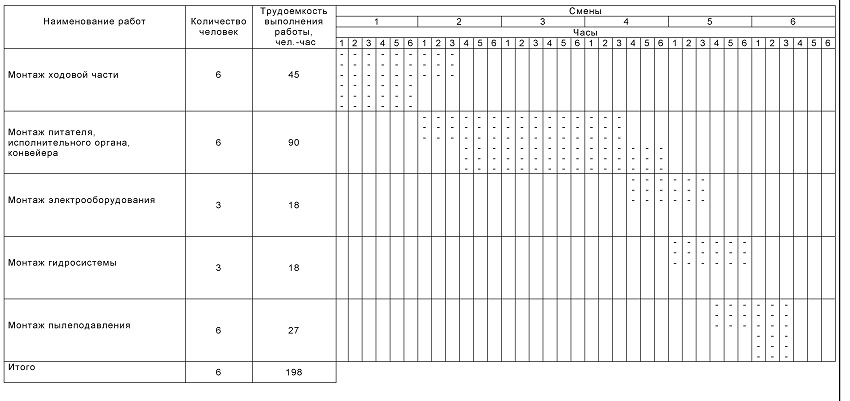

Технологический график монтажа комбайна проходческого КП21

Таблица 3









13

НАЛАДКА, МОНТАЖНЫЕ ИСПЫТАНИЯ И РЕГУЛИРОВАНИЕ КОМБАЙНА КП21





13.1 Перед первым пуском комбайна еще раз проверяется правильность монтажа в соответствии с чертежами и схемами. Наружным осмотром необходимо убедиться в отсутствии механических повреждений, особое внимание следует обратить на электрические кабели, места ввода в корпуса электрооборудования, плотность затяжки болтов, крепление крышек взрывобезопасных оболочек, исправность блокировочных устройств.

13.2 Производится 5-10 пробных пусков электродвигателей для проверки правильности монтажа электрической схемы.

13.3 Подавая рабочую жидкость от гидрораспределителей в гидроцилиндры питателя, исполнительного органа, конвейера и аутригеров, гидромоторы привода ходовой части, реверсируя их с перемещением на полную величину ходов гидроцилиндров и прокручиванием на 3-4 оборота звездочек гусениц, необходимо выпустить воздух из гидросистемы. По окончании выпуска воздуха следует проверить настройку предохранительных клапанов, при необходимости, произвести их перенастройку и опломбирование.

13.4 Включается система орошения и опробуется ее работа в течение 5 минут. Проверяется работоспособность форсунок и плотность затяжки соединений.

13.5 Обкатка вхолостую исполнительного органа, маслостанции, конвейера и питателя производится в течение не менее чем 20 минут.

13.6 Необходимо произвести пятикратные включения всеми гидроцилиндрами до предельных положений при работающих механизмах. При этом проверяется стабильность показаний манометров при срабатывании предохранительных клапанов.

13.7 Регулировку натяжения цепей гусеничного хода производить поворотом шестигранника вал-шестерни 25 (рис. 1.А.37). Провисание нижней ветви гусеничной цепи при вывешивании комбайна над почвой должно быть в пределах 120-150 мм.

Регулировку производить при отключённом комбайне.

13.8 Проверяется работа гусеничного хода при движении комбайна вперед, назад, при поворотах и разворотах.

13.9 Произвести пробную погрузку горной массы в течение 20-30 минут.

13.10 Состояние редукторов считается удовлетворительным, если при работе комбайна под нагрузкой шум передач остается равномерным (гудение низкого тона, без периодических нарастаний, убываний и стука), уплотнения не пропускают масло, нагрев масла не превышает 80° С.
