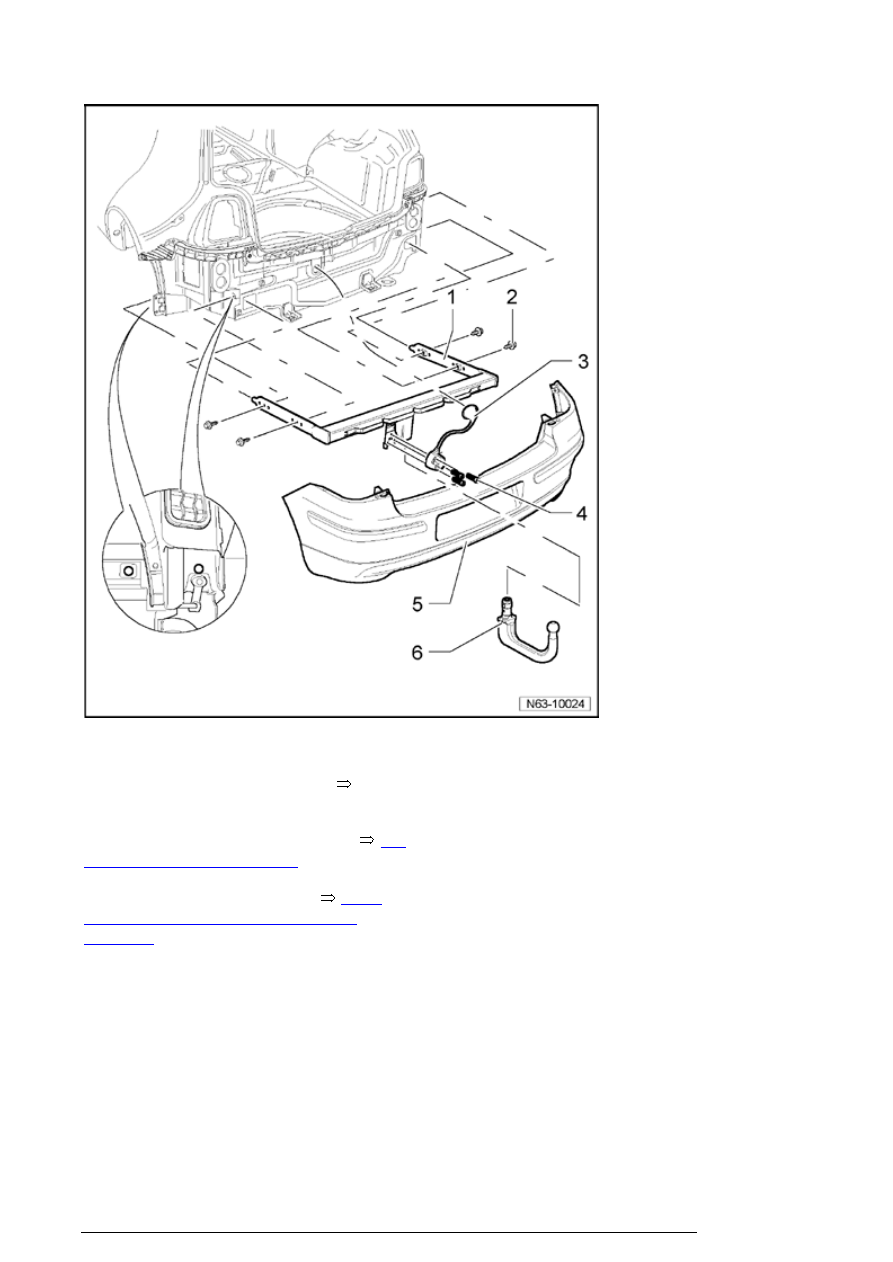

Removing

- Removing ball head stud - 6 -



operating instructions .

- Remove rear wheelhousing liner



66-

1, Rear wheelhousing liner

 .

- Remove bumper cover - 5 -

63-2,

Rear bumper cover, removing and
installing

 .

- Remove power outlet - 3 - from trailer
hitch - 1 - .

- Remove bolts - 2 - .

- Remove trailer hitch - 1 - out of
mounting profile in body.



Installing



Installation is performed in reverse order

Rear bumper

13/2/2005





of removal. Note following:

- Only use new bolts - 2 - to secure trailer
hitch - 1 - .

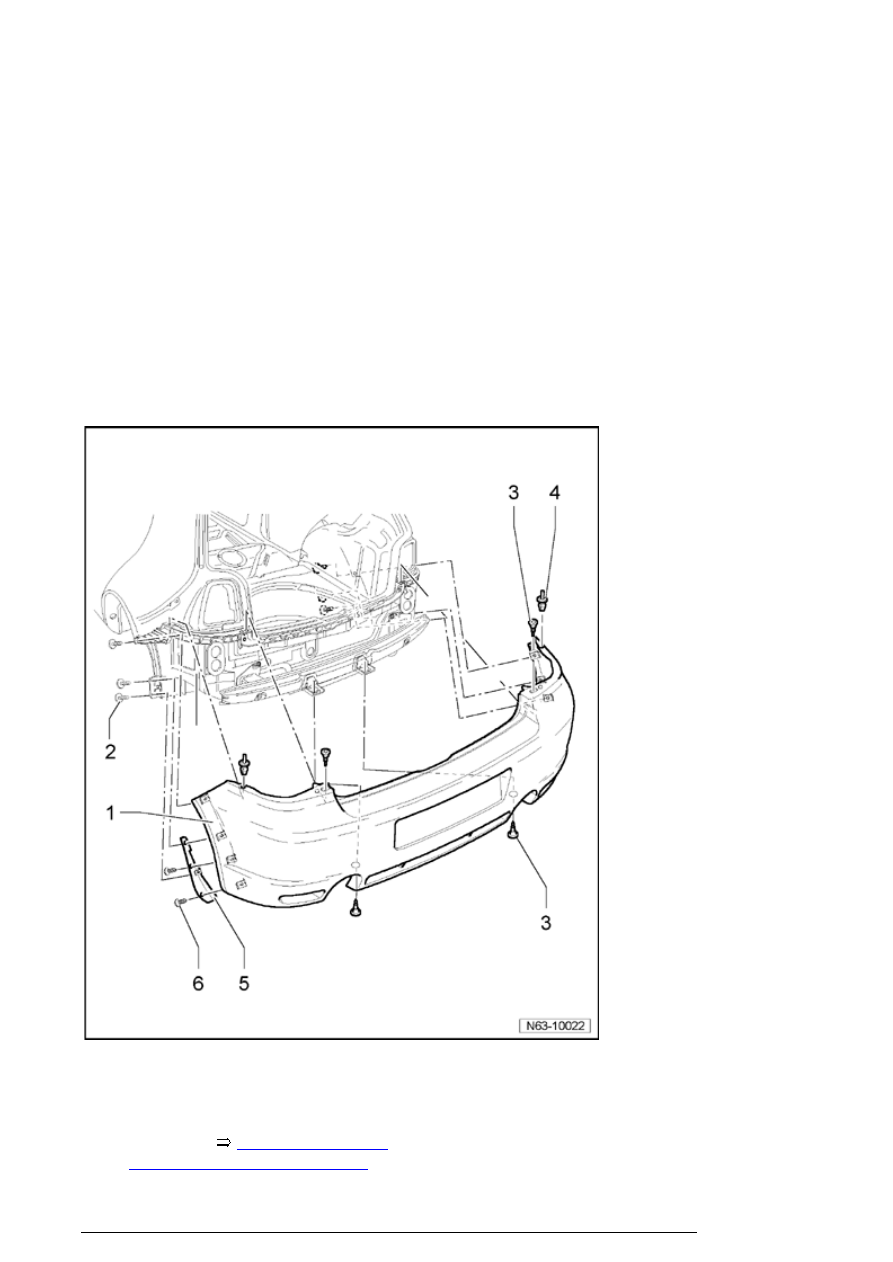

Rear bumper cover (Golf R32), assembly
overview



Note :
Slight changes may have to be made to
removal and installation procedures,
depending upon equipment installed in
vehicle.


1. Bumper cover

¡

Material - PP/EPDM

¡

Removing



63-2, Rear bumper

cover, removing and installing



Rear bumper

13/2/2005



2. Bolt

¡

Qty. 6

¡

1.5 Nm



3. Bolt

¡

Qty. 4

¡

6.6 Nm



4. Expanding rivet

¡

Qty. 2



5. Adapter part

¡

Removal of adapter part only
possible with bumper cover
removed



63-2, Rear bumper

cover (Golf R32), removing and
installing



¡

Removing and installing



63-2,

Adapter part (Golf R32), removing
and installing





6. Bolt

¡

Qty.2

¡

1.5 Nm

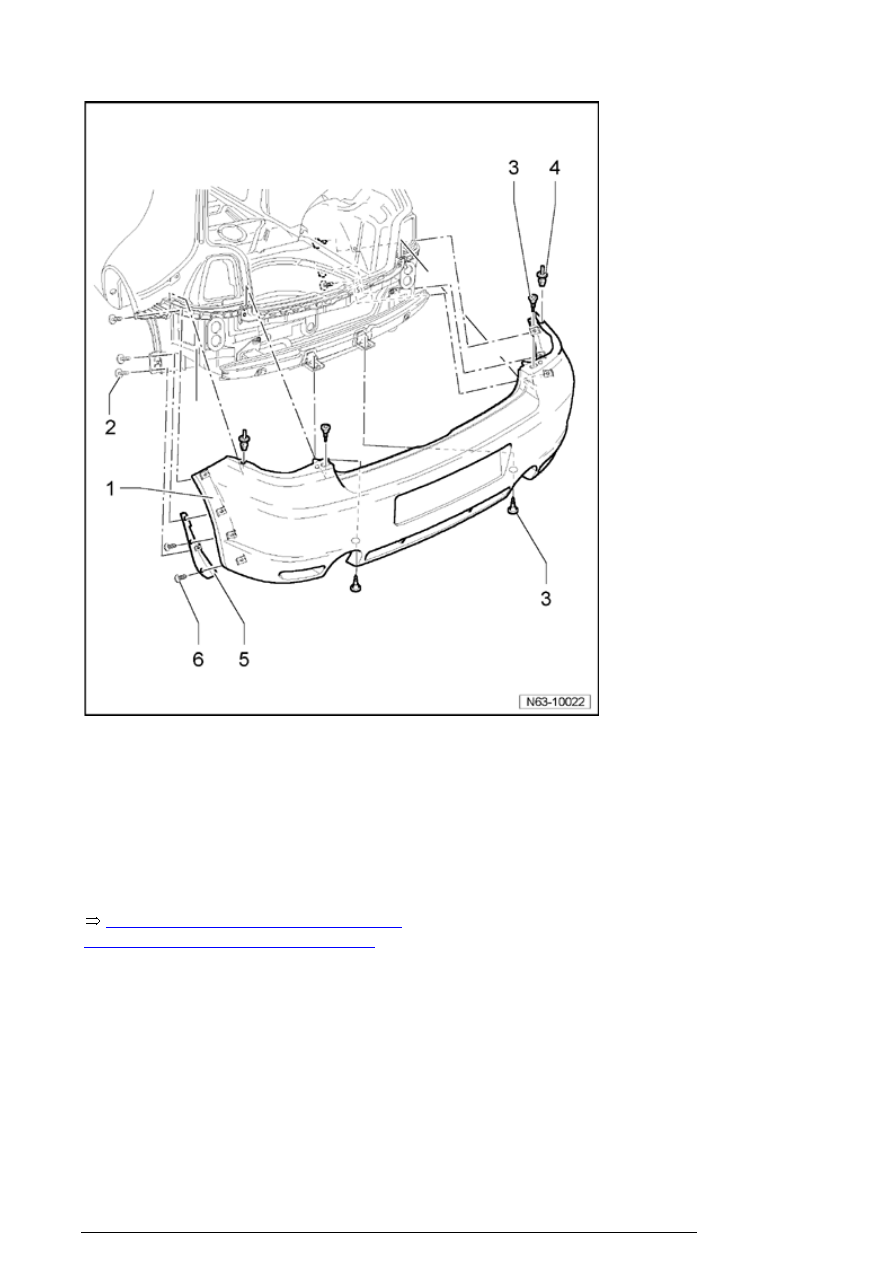

Rear bumper cover (Golf R32), removing
and installing



Rear bumper

13/2/2005





Removing

- Loosen bumper cover - 1 - in area of
wheelhousing (bolts - 2 - and - 6 - ).

- Removing tail light assembly




.



Repair Manual, Electrical Equipment,

Repair Group 94, Tail light assembly



- Disconnect harness connector (below
left tail light assembly) for license plate
light - only Golf.

- Remove bolts - 3 - .

- Remove expanding rivet - 4 - .

- Remove bumper cover - 1 - .

Rear bumper
