mounting strip - 4 - .

- Remove impact strip - 6 - if necessary



Installing



Installation is performed in reverse order
of removal.

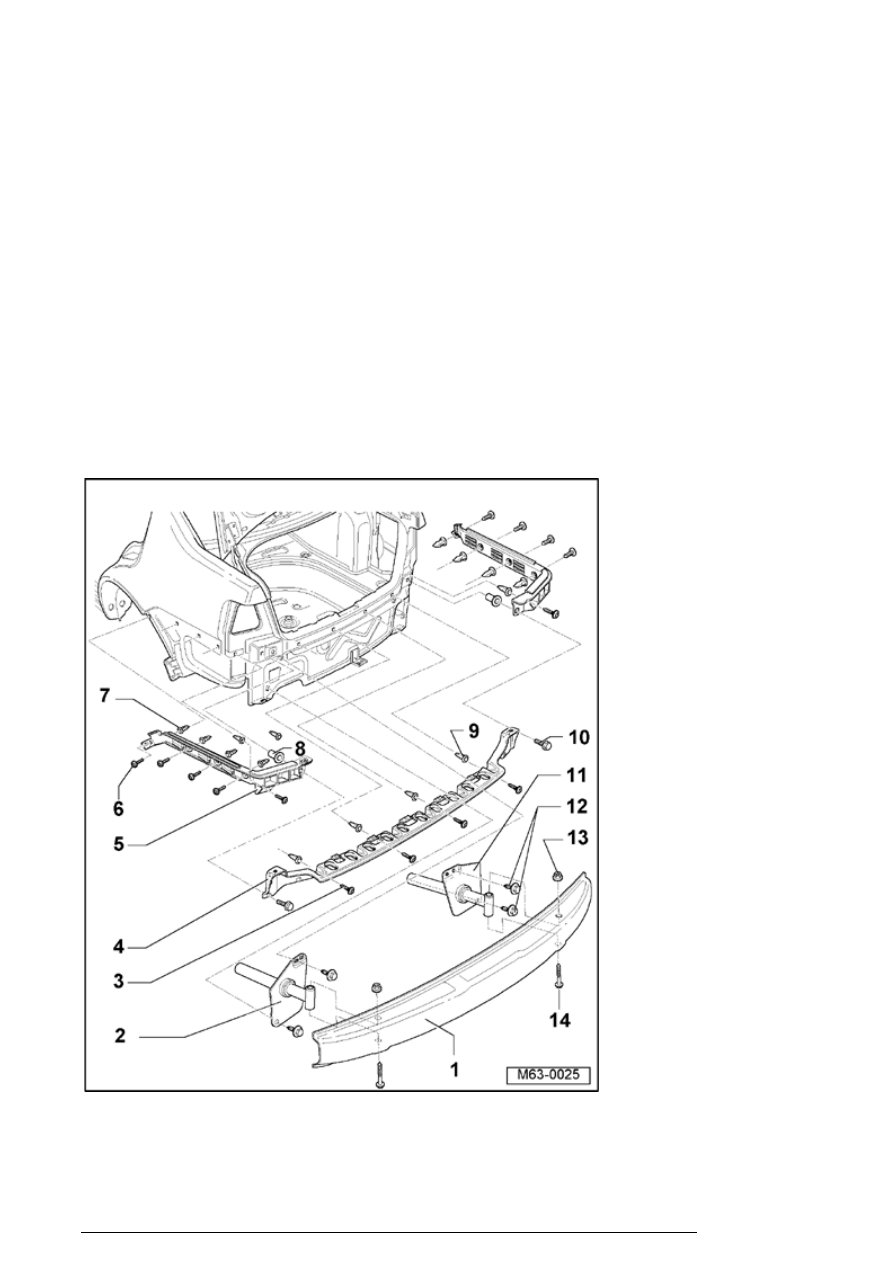

Rear bumper carrier, assembly overview



Note:

Slight changes may have to be made to removal and
installation procedures, depending upon equipment
installed in vehicle.


1. Bumper carrier

2. Impact absorber, left

Rear bumper

13/2/2005

3. Screw

¡

Qty. 4

¡

1.5 Nm



4. Mounting strip

5. Guide piece

¡

To remove and install, pull out/slide
in bumper cover parallel out of
guide pieces (left and right sides)



6. Screw

¡

Qty. 10

¡

1.5 Nm



7. Expanding nut

¡

Qty.10



8. Internally threaded pop rivet

¡

Qty. 2



9. Expanding nut

¡

Qty. 4



10. Bolt

¡

Qty. 2

¡

6.6 Nm



11. Impact absorber, right

12. Bolt

¡

Qty. 4

¡

20 Nm



13. Nut

¡

Qty. 2

Rear bumper

13/2/2005



¡

50 Nm



14. Bolt

¡

Qty. 2

¡

Only tighten

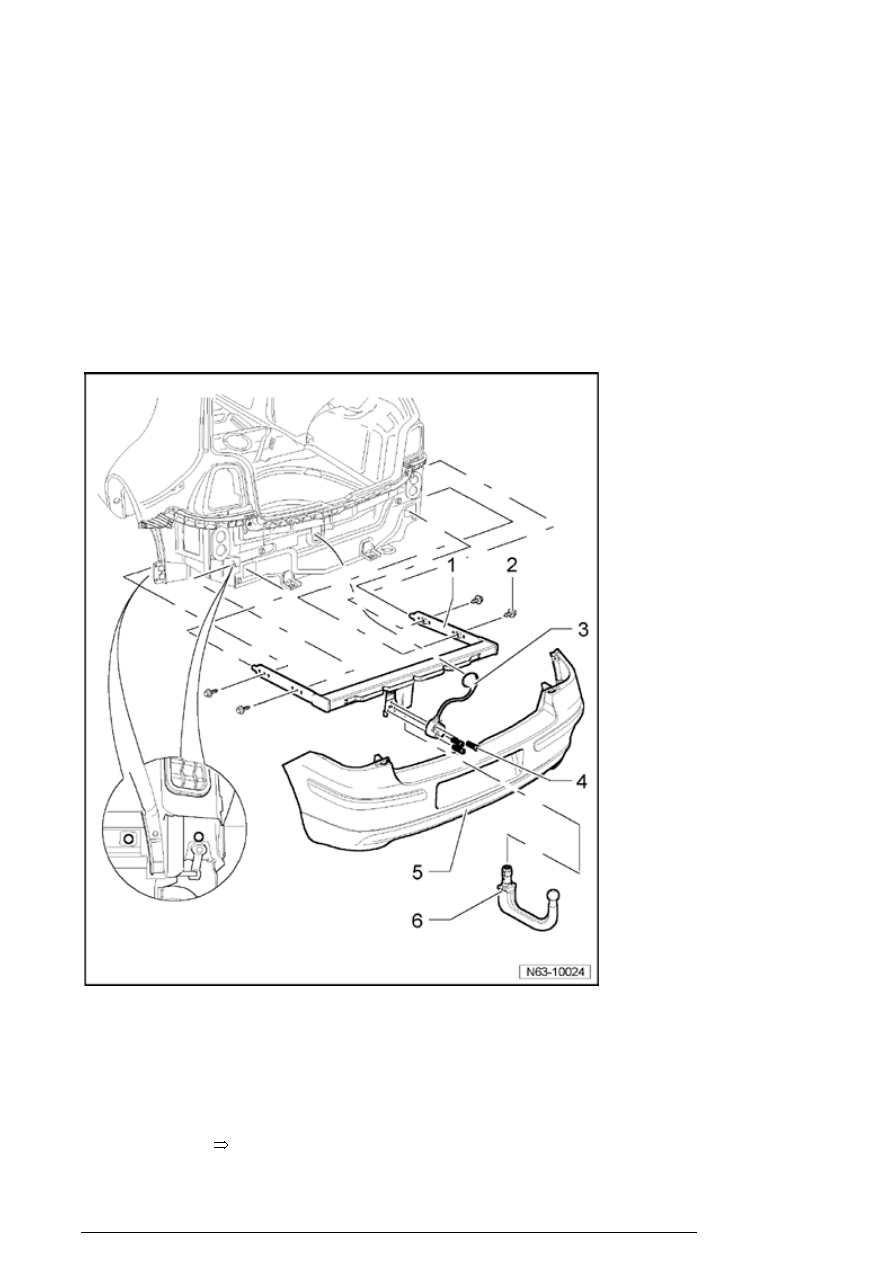

Trailer hitch, assembly overview



1. Trailer hitch

¡

for Front Wheel Drive (FWD)
vehicles

¡

for 4Motion vehicles

¡

Allocation

 Original parts

distributor

Rear bumper

13/2/2005

¡

Removing and installing



63-2,

Trailer hitch, removing and installing





2. Bolt

¡

Qty. 4

¡

60 Nm +

1

 /

4

turns (90   ) turn



¡

Always replace bolts after loosening



3. Power outlet

4. Bolt

¡

Qty. 3

¡

2.5 Nm



5. Bumper cover

¡

Material - PP/EPDM

¡

Removing and installing



63-2,

Rear bumper cover, removing and
installing





6. Ball head stud

¡

Removable



- Removing and installing

 operating instructions

Trailer hitch, removing and installing

Rear bumper

13/2/2005
