3. Bolt

¡

Qty. 6

¡

1.5 Nm



4. Speed nut

¡

Qty. 6



5. Clip

¡

Qty. 12



6. Center ventilation grid

¡

Removal of ventilation grid only
possible with bumper cover
removed



Item - 1 -



¡

Removing



¡

Installing:



- Remove bumper cover



Item - 1 -

.

- Remove clamps



Item -

5 -

.

- Remove center ventilation
grid.



Installation is performed in the
reverse order of removal. Note
the following:

- Damaged clamps



Item

- 5 -

must be replaced.

Bumper carrier (Golf R32), assembly
overview





63-1, Bumper carrier, assembly overview



Front bumper

13/2/2005

63 - 2



Rear bumper

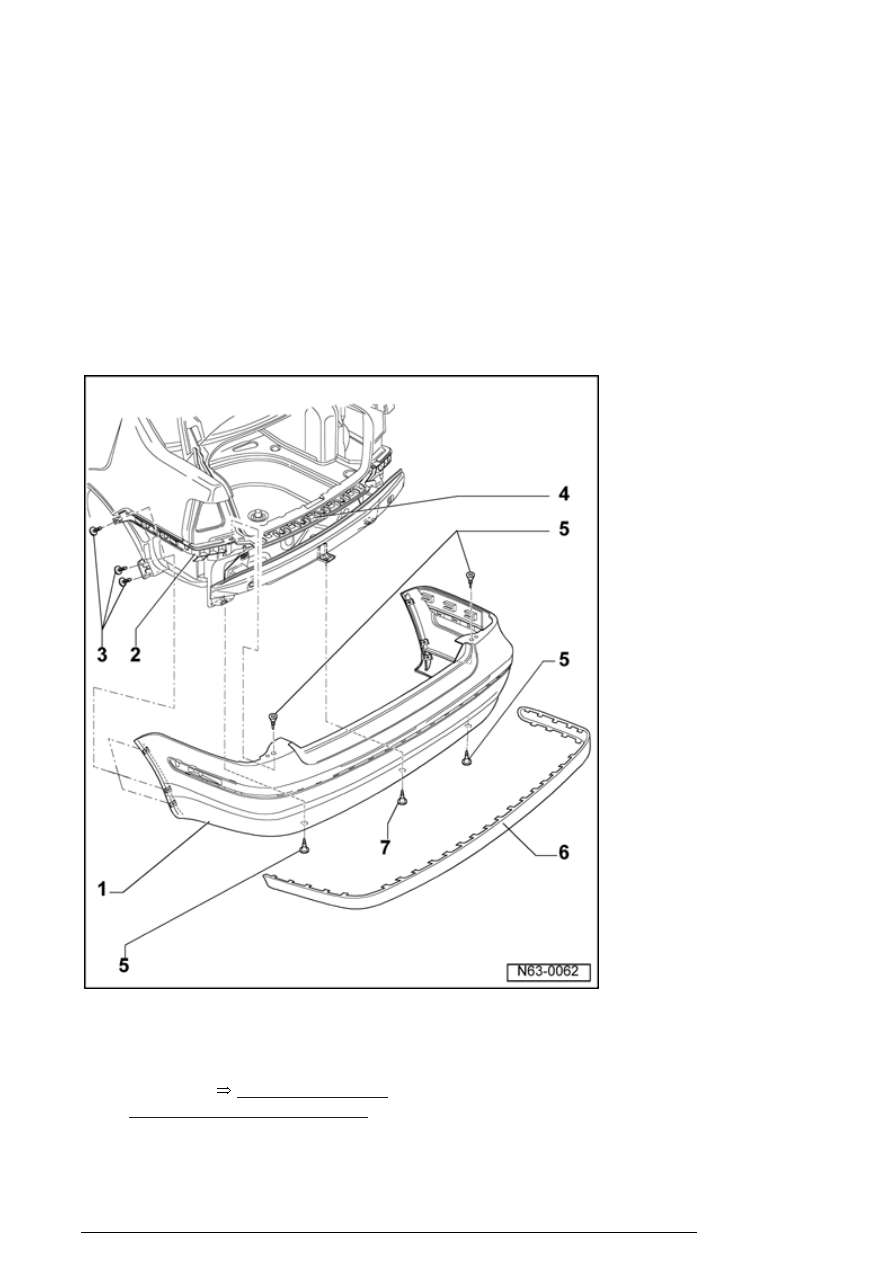

Rear bumper cover, assembly overview



Note :
Slight changes may have to be made to
removal and installation procedures,
depending upon equipment installed in
vehicle.


1. Rear bumper cover

¡

Material - PP/EPDM

¡

Removing



63-2, Rear bumper

cover, removing and installing





2. Guide piece

Rear bumper

13/2/2005

¡

To remove and install, pull out/slide
in bumper cover parallel out of
guide pieces (left and right sides)



3. Bolt

¡

Qty. 8 (for common models
Golf/Jetta)

¡

Qty. 10 (for Jetta GLI Sport)

¡

1.5 Nm



4. Mounting strip

5. Bolt

¡

Qty. 4

¡

6.6 Nm



6. Impact strip

¡

For common models Golf/Jetta:
clipped in cover

¡

For Jetta GLI Sport: delivered as
by-pack

¡

It is not necessary to remove when
removing cover



63-2, Rear

bumper cover, removing and
installing

 .



7. Bolt

¡

6.6 Nm

¡

Only on Jetta models

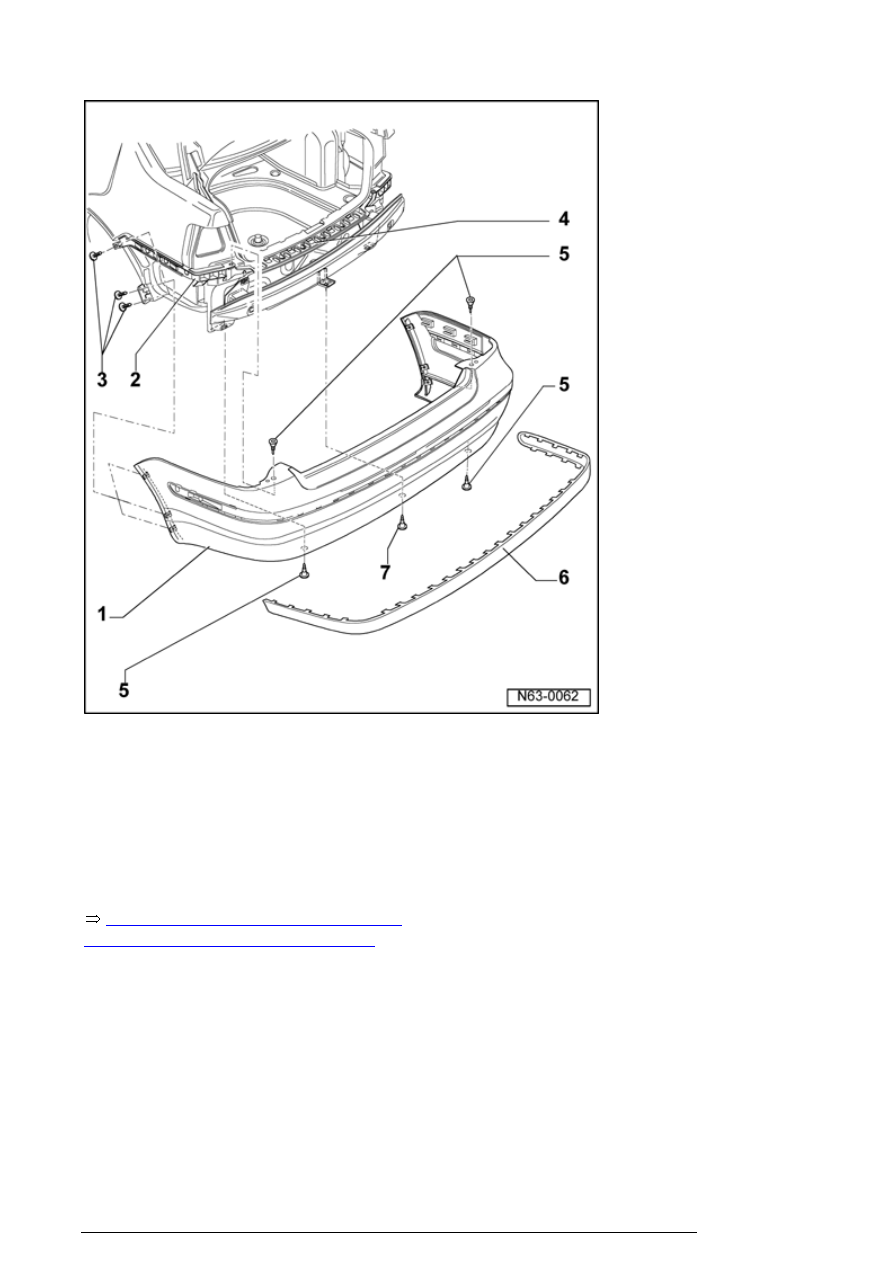

Rear bumper cover, removing and installing

Rear bumper

13/2/2005





Removing

- Loosen bumper cover - 1 - in area of
wheelhousing (bolts - 3 - ).

- Removing tail light assembly




.



Repair Manual, Electrical Equipment,

Repair Group 94, Tail light assembly



- Disconnect connector (below left tail
light assembly) for license plate light (Golf
only).

- Remove bolts - 5 - . For Jetta, remove
additional bolt - 7 - .

- Remove bumper cover - 1 - from guide
pieces - 2 - (left and right sides) and

Rear bumper
