Installing



Installation is performed in the reverse
order of removal.

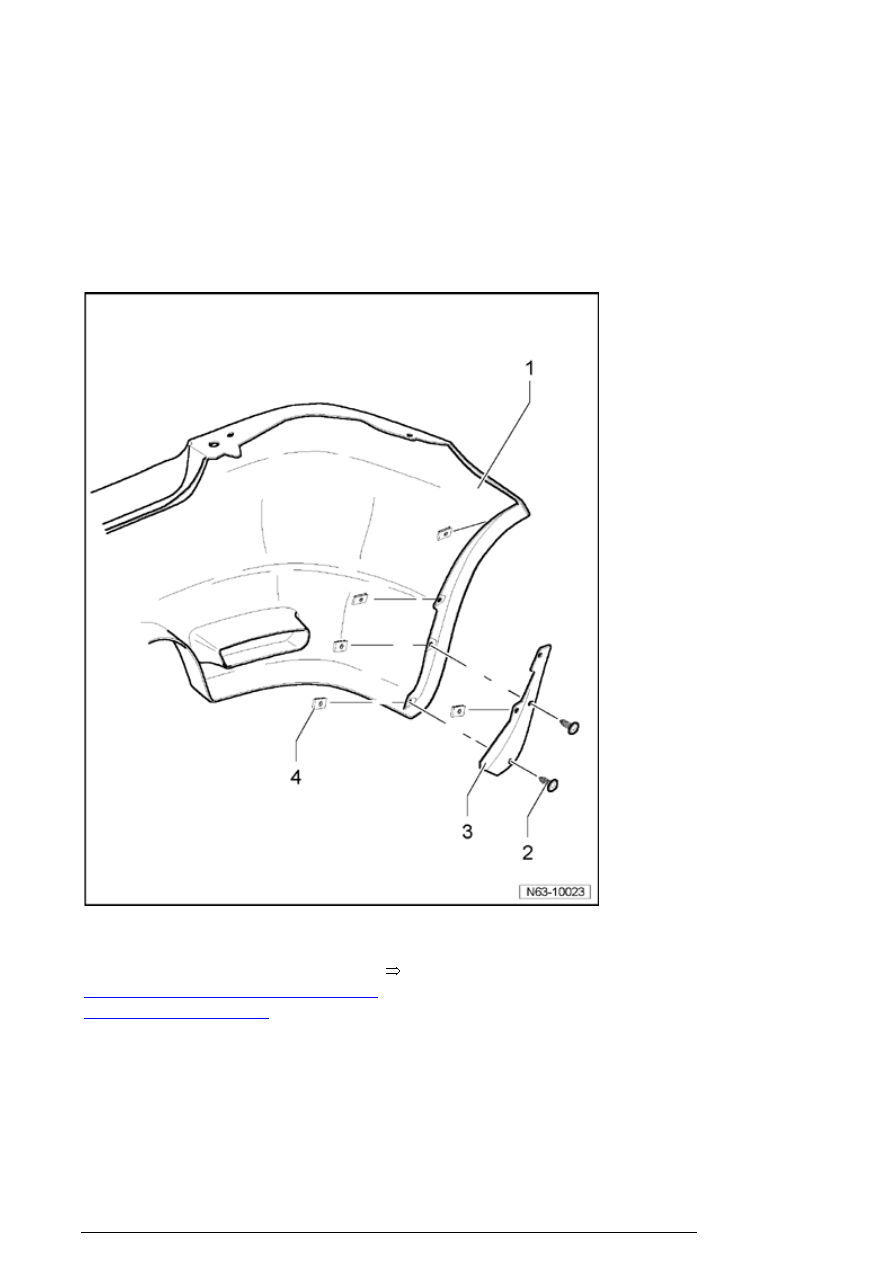

Adapter part (Golf R32), removing and
installing





Removing

- Removing bumper cover (Golf R32)



63-2, Rear bumper cover (Golf R32),
removing and installing

 .

- Remove bolts - 2 - .

- Remove adapter part - 3 - .



Installing



Installation is performed in the reverse

Rear bumper

13/2/2005





order of removal.

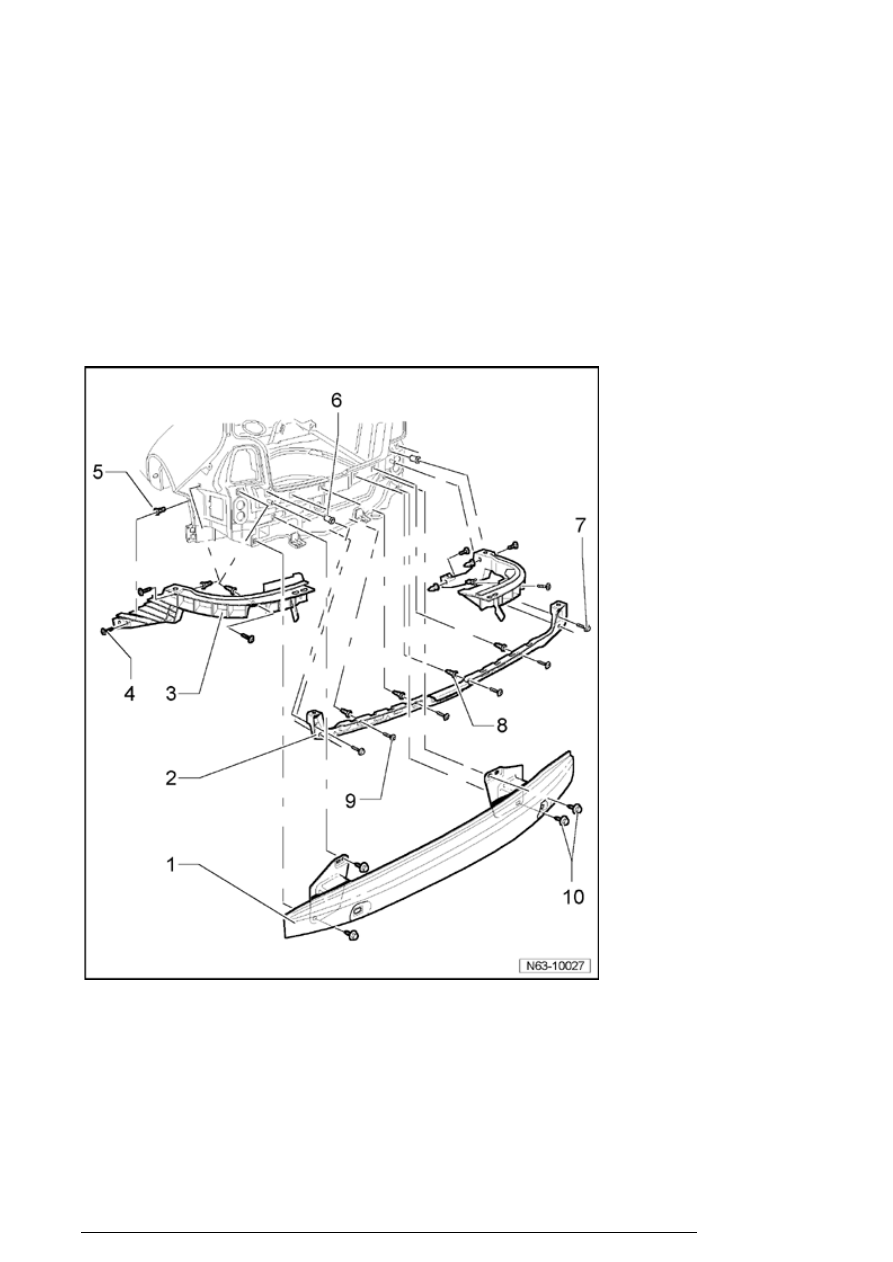

Rear bumper carrier (Golf R32), assembly
overview



Note :
Slight changes may have to be made to
removal and installation procedures,
depending upon equipment installed in
vehicle.


1. Bumper carrier

2. Attachment rail

3. Guide piece

¡

To remove and install, pull out/slide
in bumper cover parallel out of
guide pieces (left and right sides)

Rear bumper

13/2/2005



4. Bolt

¡

Qty. 3

¡

1.5 Nm



5. Expanding nut

¡

Qty. 3



6. Internally threaded pop rivet

¡

Qty. 2



7. Bolt

¡

Qty. 2

¡

6.6 Nm



8. Expanding nut

¡

Qty. 4



9. Bolt

¡

Qty. 4

¡

1.5 Nm



10. Bolt

¡

Qty. 4

¡

20 Nm



Rear bumper

13/2/2005

64 - 1



Flush-bonded windows

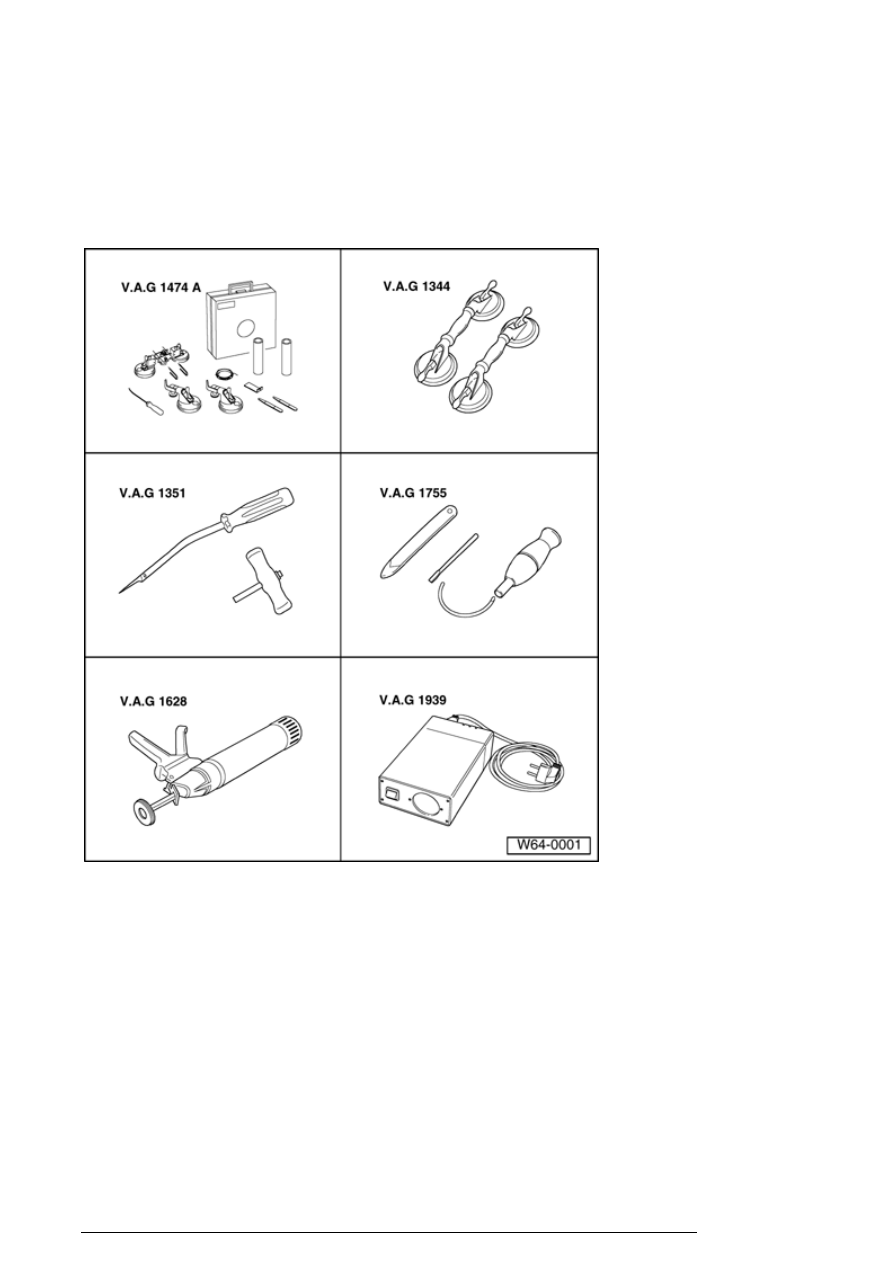

Tools



Special tools, testers and auxiliary items
required

Cutting tool kit V.A.G1474A

Suction lifter V.A.G1344

Cutting tools for glass V.A.G1351

Window removing kit V.A.G1755

Cartridge gun V.A.G 1628

Cartridge heater V.A.G1939


Flush-bonded windows

13/2/2005
