50-13







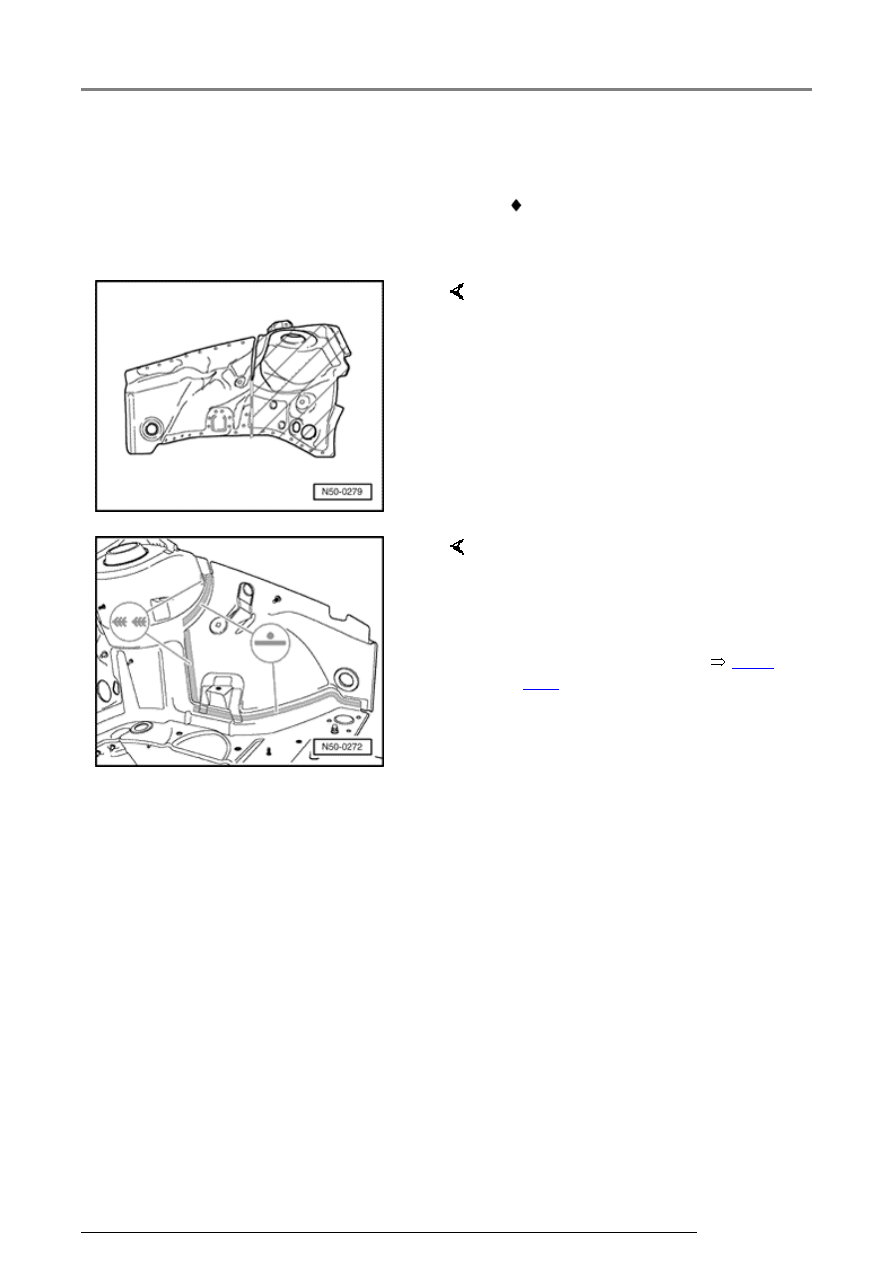

Replacement part





 Wheel house





Preparing new part



Welding in place

-  Transfer separating lines to new

part plus 10 mm (0.393 in.) for
overlap and cut-out highlighted
area.

-  Offset body side.

-  Install new part and secure on

fixture.



-  Weld separating cut, SG-

continuous weld seam.

-  Spot weld remainder of joint, RP-

spot weld seam.

-  Weld connecting piece



Page

50-4



50 75 55 50 Front inner fender, replacing

13/2/2005

50-14





50 79 55
00 Front
long
member,
replacing

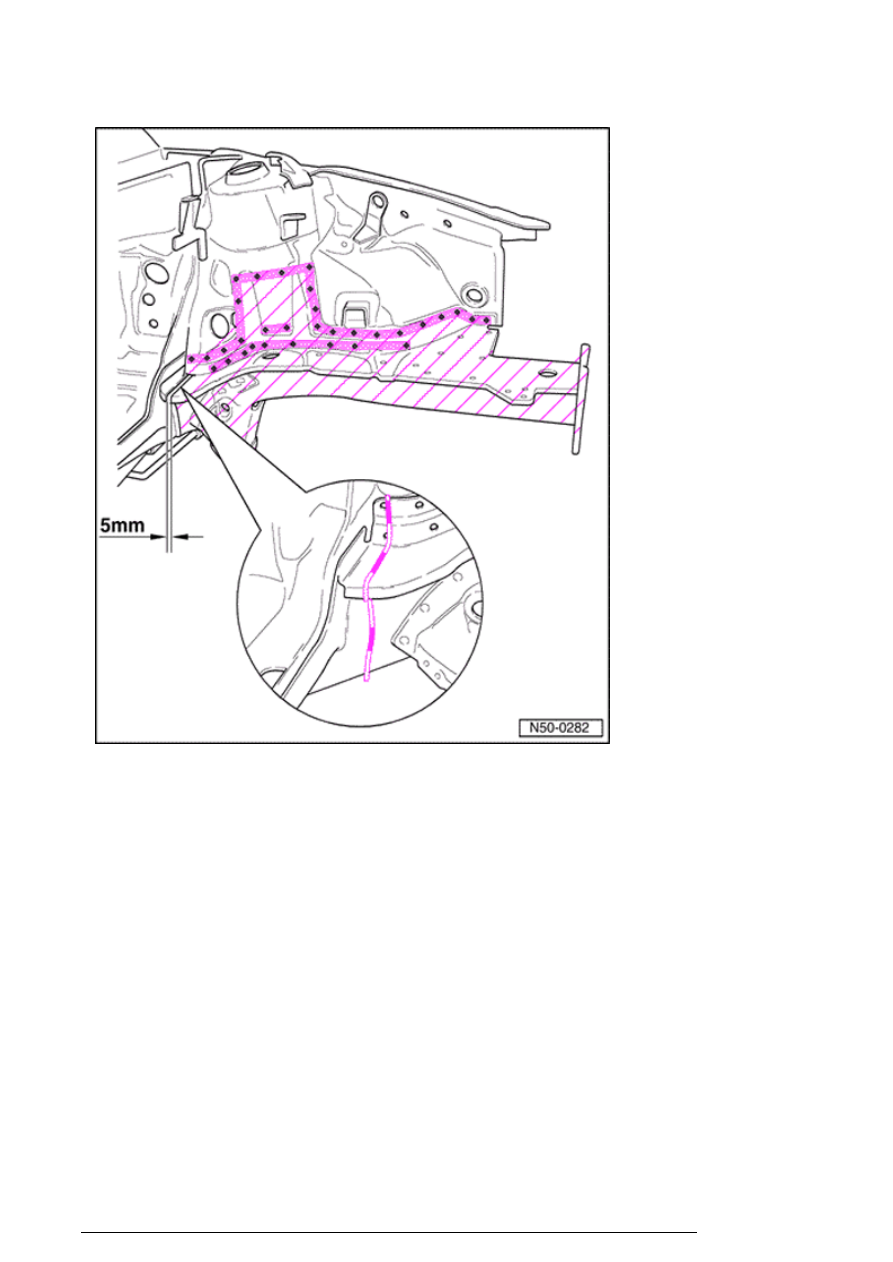

Cutting
location

-  Remove

long
member

-  Separate

original joint

-  Remove

excess
material

50 79 55 00 Front long member, replacing

13/2/2005

50-15







Replacement part





 Long member





Preparing new part



Welding in place

-  Transfer separating lines to new

part and remove highlighted area.

-  Drill 7 mm dia. (0.27 in.) holes for

SG-plug weld seam.

-  Install new part on straightening

fixture.

-  Butt weld parting cut, SG-

continuous weld seam.

-  Spot weld remainder of joint, RP-

spot weld seam.

50 79 55 00 Front long member, replacing

13/2/2005

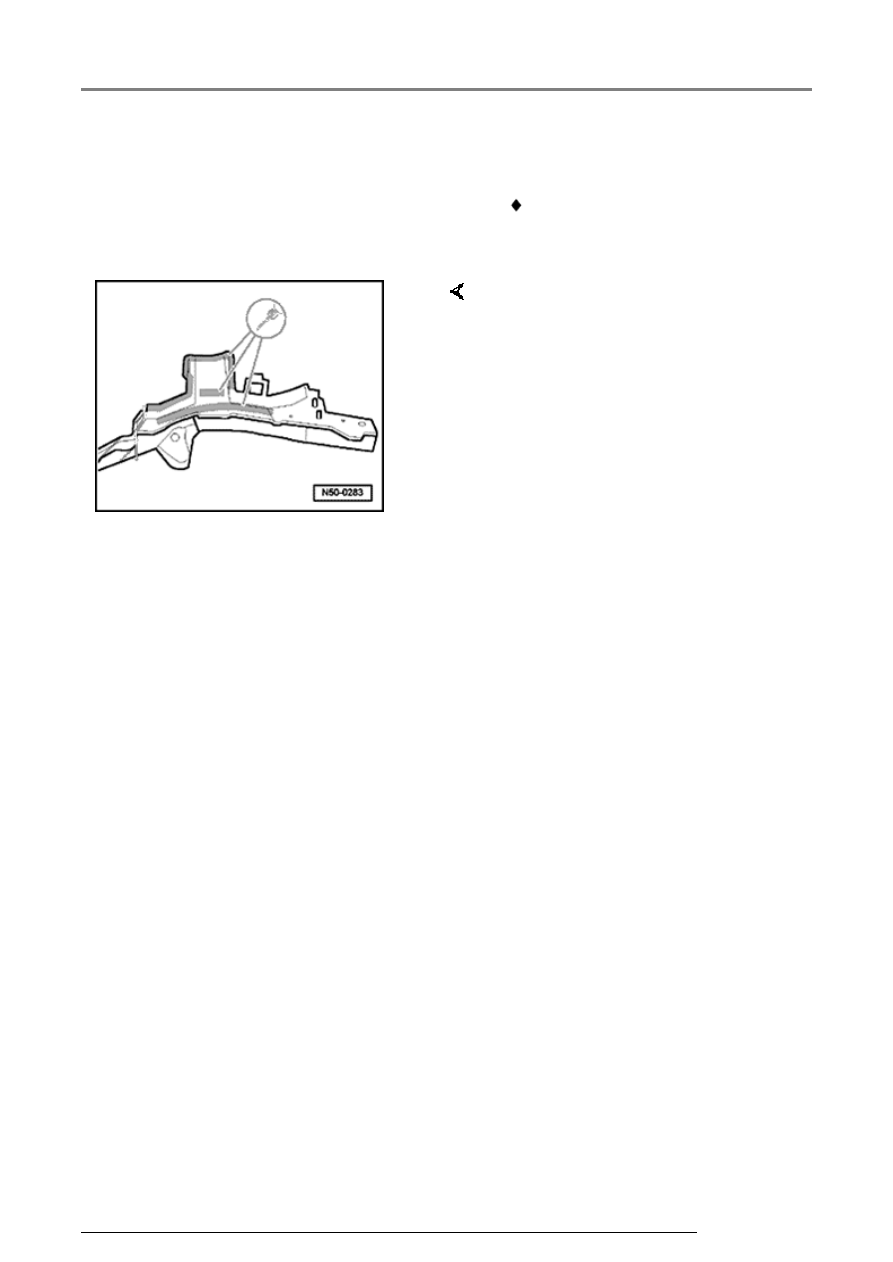

50-16







-  Weld long member, SG-plug weld seam.





-  Front long member, welding in place



Page

50-22



50 79 55 00 Front long member, replacing

13/2/2005
