Volkswagen Golf / Golf GTI / Jetta. Manual - part 608

50-6





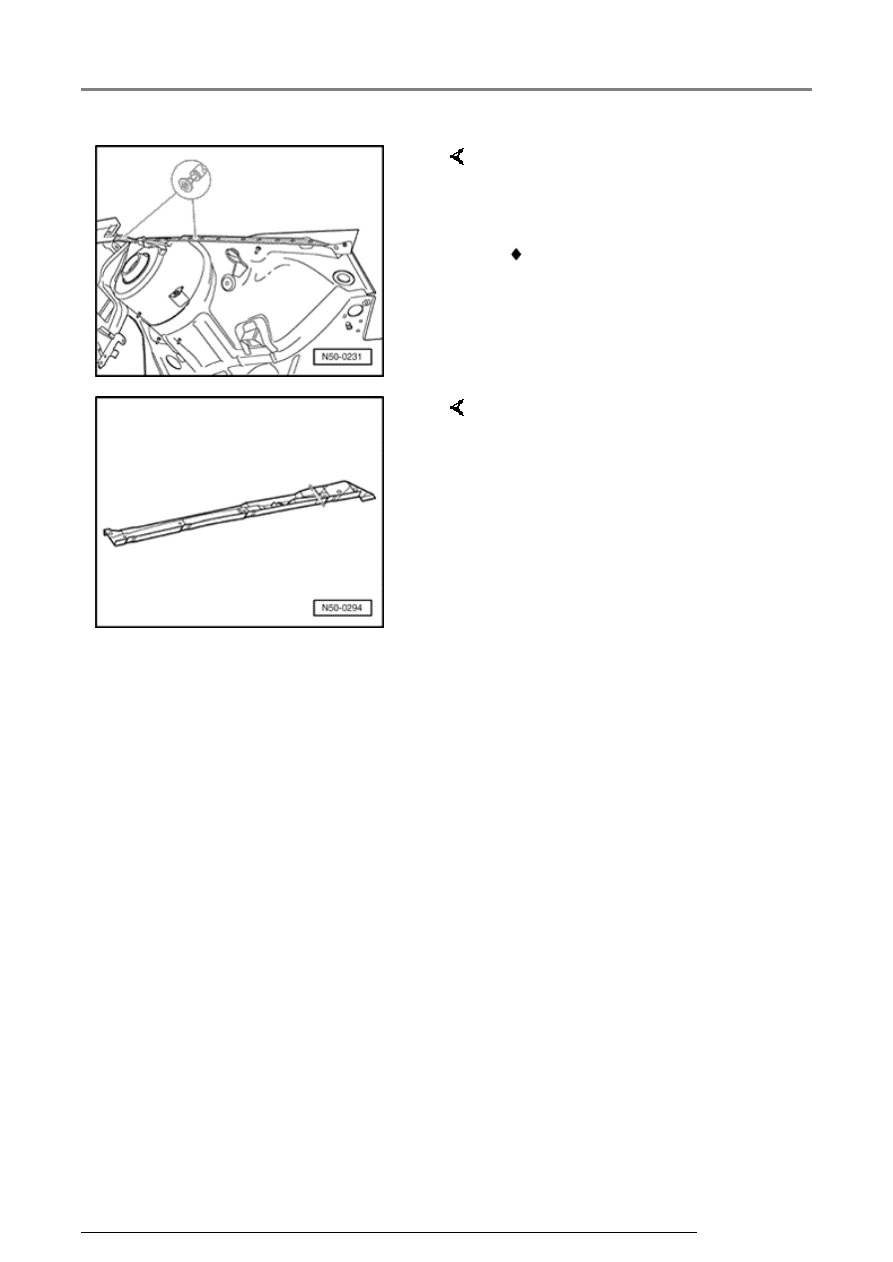

Replacement part

Preparing new part

-  Remove excess material.

 Connecting plate



-  Transfer separating lines to new

part and cut-out.

50 53 55 50 fender connecting plate, replacing

13/2/2005

50-7







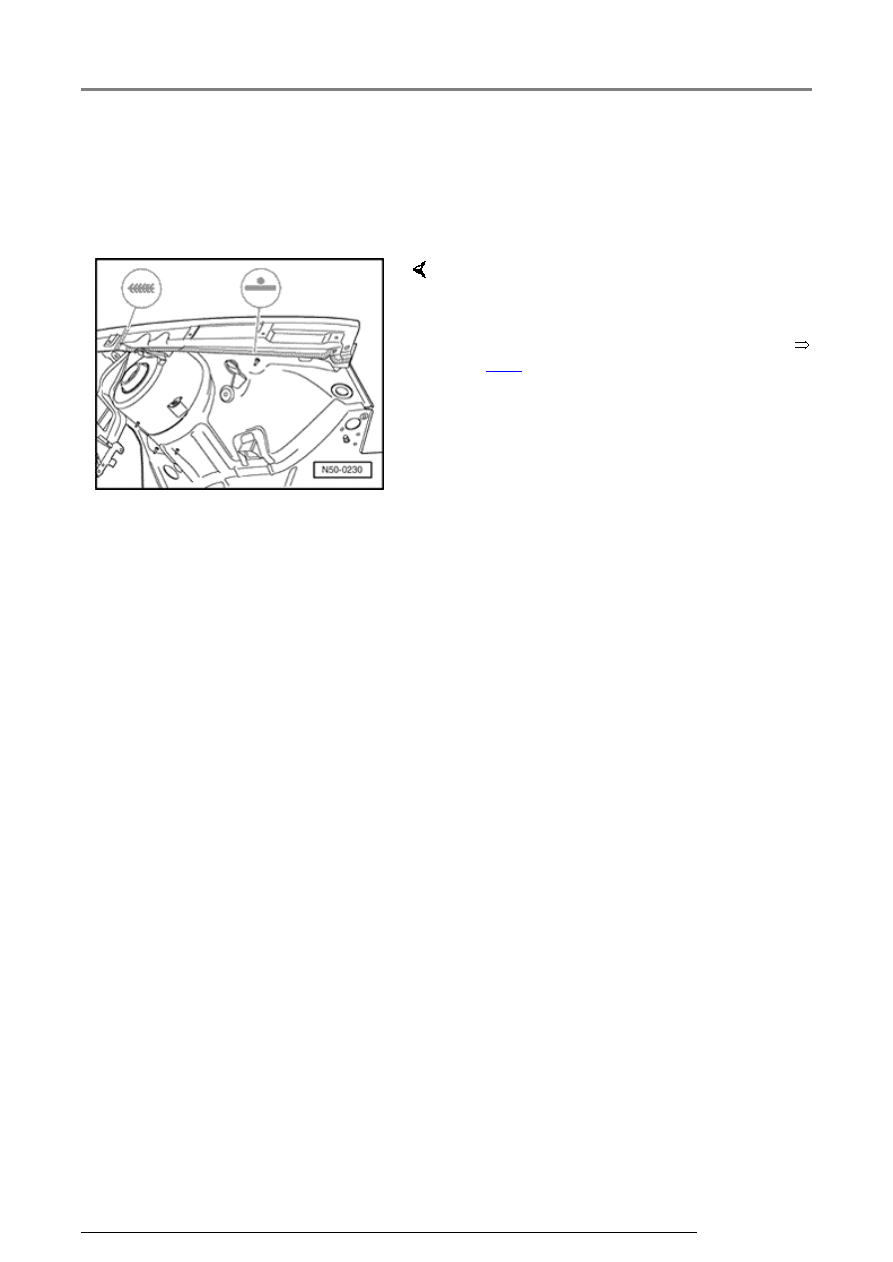

Welding in place





-  Secure new part and check gaps/mating lines

with attaching parts.



-  Weld new part in place, RP-spot weld seam.

-  Butt weld parting cut, SG-continuous weld seam.

-  Weld in long member for wheel house



50-9

 .

50 53 55 50 fender connecting plate, replacing

13/2/2005

50-8





50 72 55
50 long
member
for upper
wheel
house,
replacing

Cutting
location

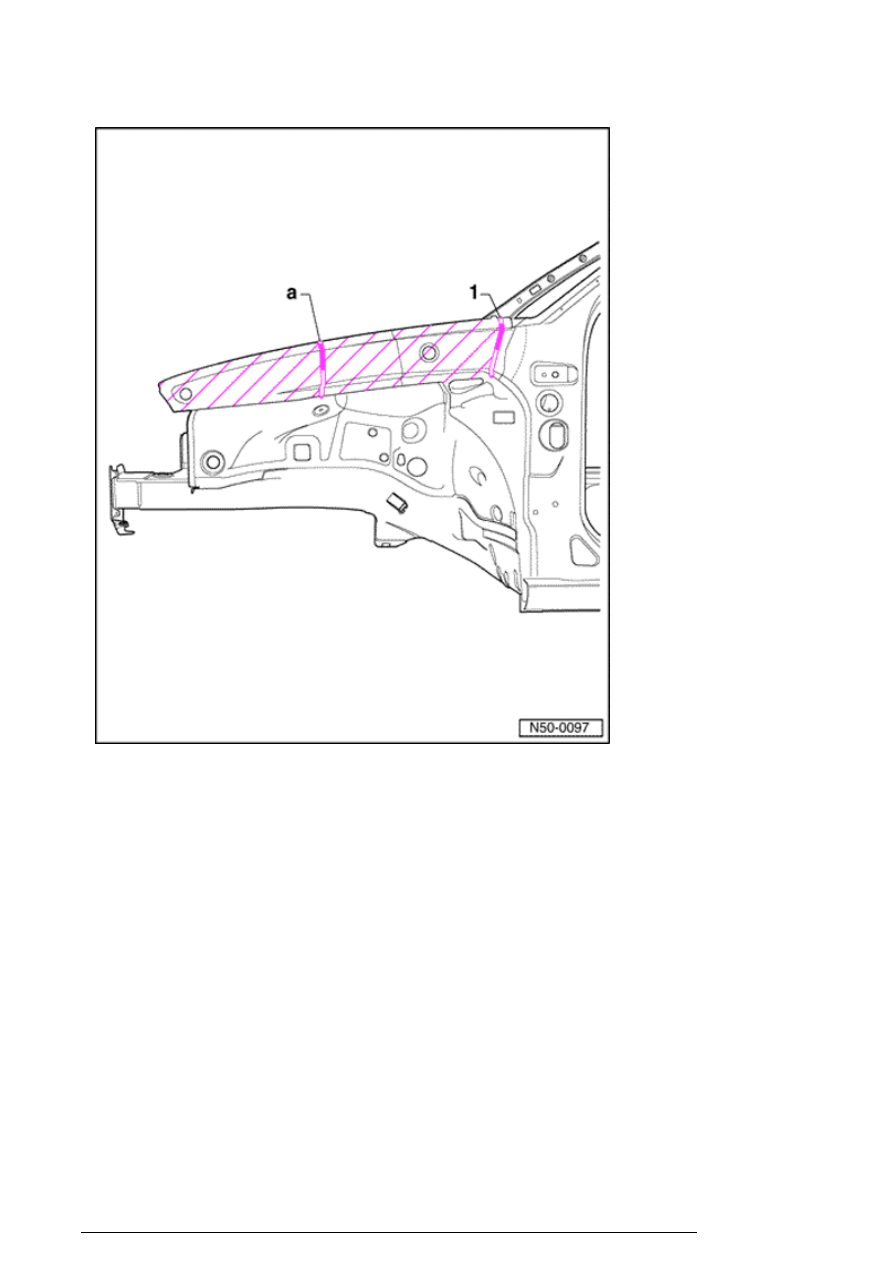

Note:

If damage is
beyond
prescribed
separating
lines -1-, inner
A pillar must
be replaced as
well.

Partial repair:

A partial repair,
depending on
damage, is
possible using
parting cuts -a-
shown.

-  Cut out

upper
wheel
house long
member
according
to degree of
damage.

-  Separate

original
joint.

-  Remove

excess
material

50 72 55 50 long member for upper wheel house, replacing

13/2/2005
