Volkswagen Golf / Golf GTI / Jetta. Manual - part 607

50-2







Replacement part





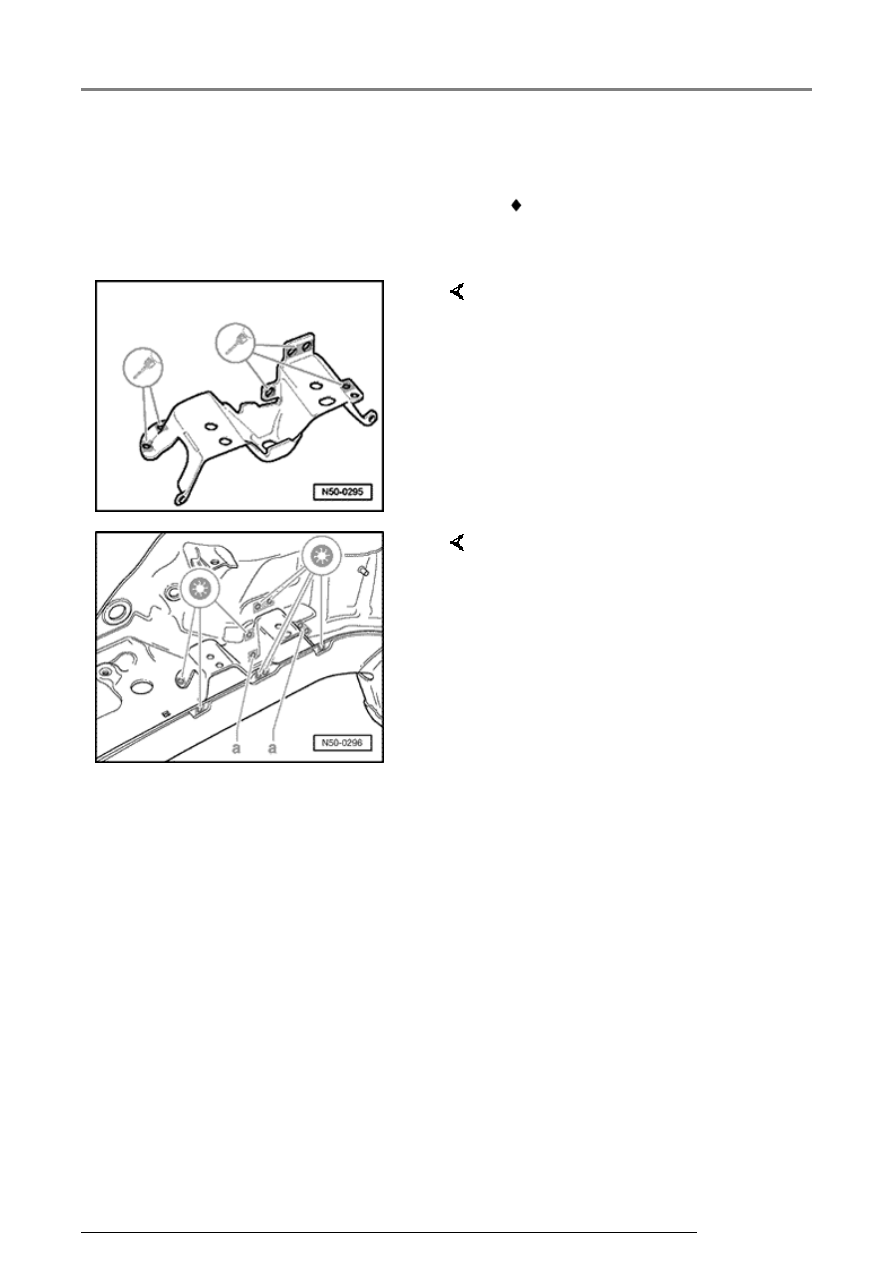

 Engine mount bracket





Preparing new part



Welding in place

-  Drill 7 mm (0.275 in.) dia. holes

for SG-plug weld seam.

-  Install new part using

straightening bracket.



-  Weld mount bracket in place, SG-

plug weld seam.

-  Weld in weld points -a- from

outside, SG-plug weld seam.

50 40 55 50 Engine mount bracket, replacing

13/2/2005

50-3





50 52 55 50

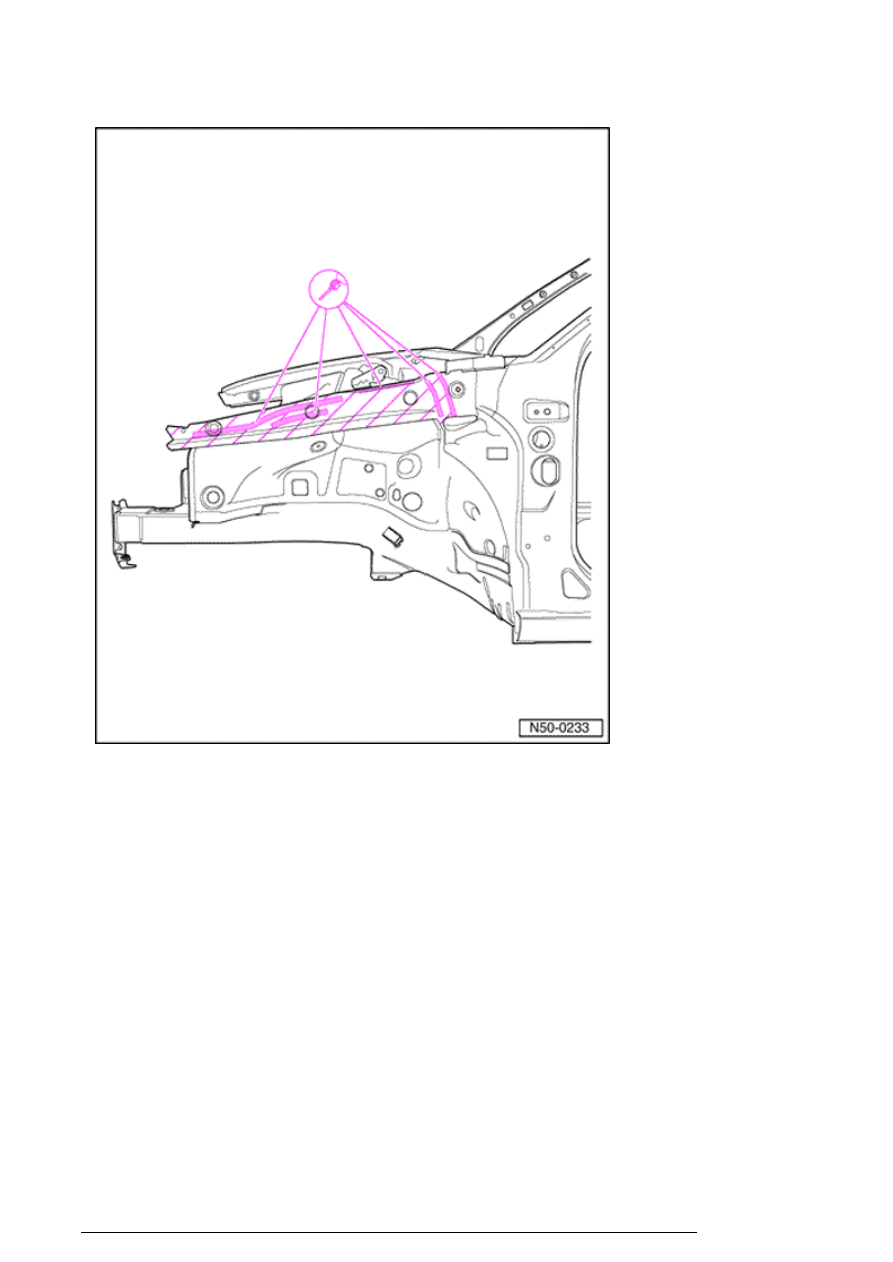

Intermediate
piece,
replacing

Cutting location

Note:

Offset parting cut
50 mm (1.96 in.) to
fender connecting
plate and
intermediate piece.

Partial repair:

If extent of damage
permits, parting
cuts can be
vertical.

Butt weld parting
cut, SG-continuous
weld seam.

-  Separate original

joint.

50 52 55 50 Intermediate piece, replacing

13/2/2005

50-4





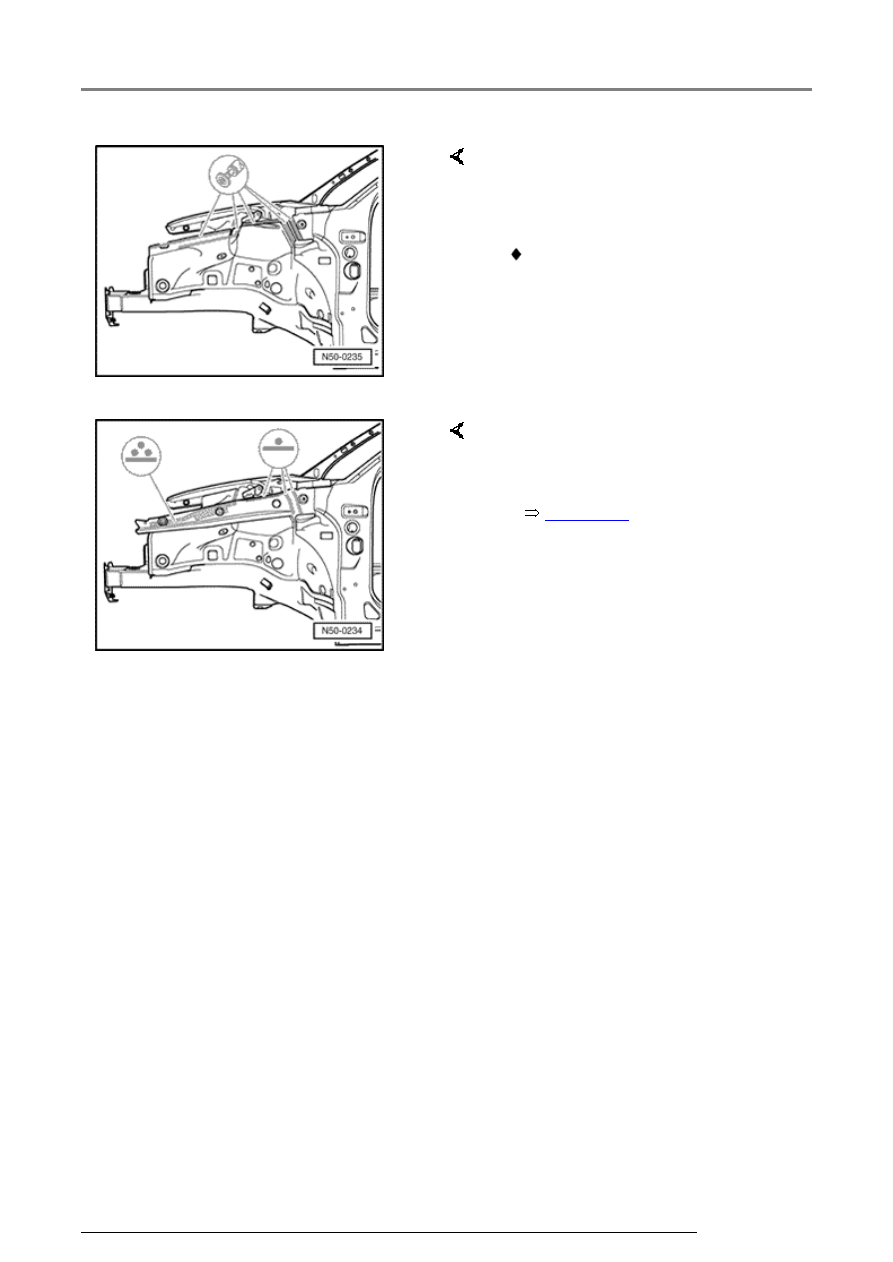

Replacement part

Welding in place

-  Remove excess material.

 Connecting plate

-  Secure new part and check

gaps/mating lines with attaching
parts.



-  Spot weld intermediate piece, RP-

spot weld seam.

-  Weld in fender connecting plate



Page 50-7

 .

50 52 55 50 Intermediate piece, replacing

13/2/2005

50-5

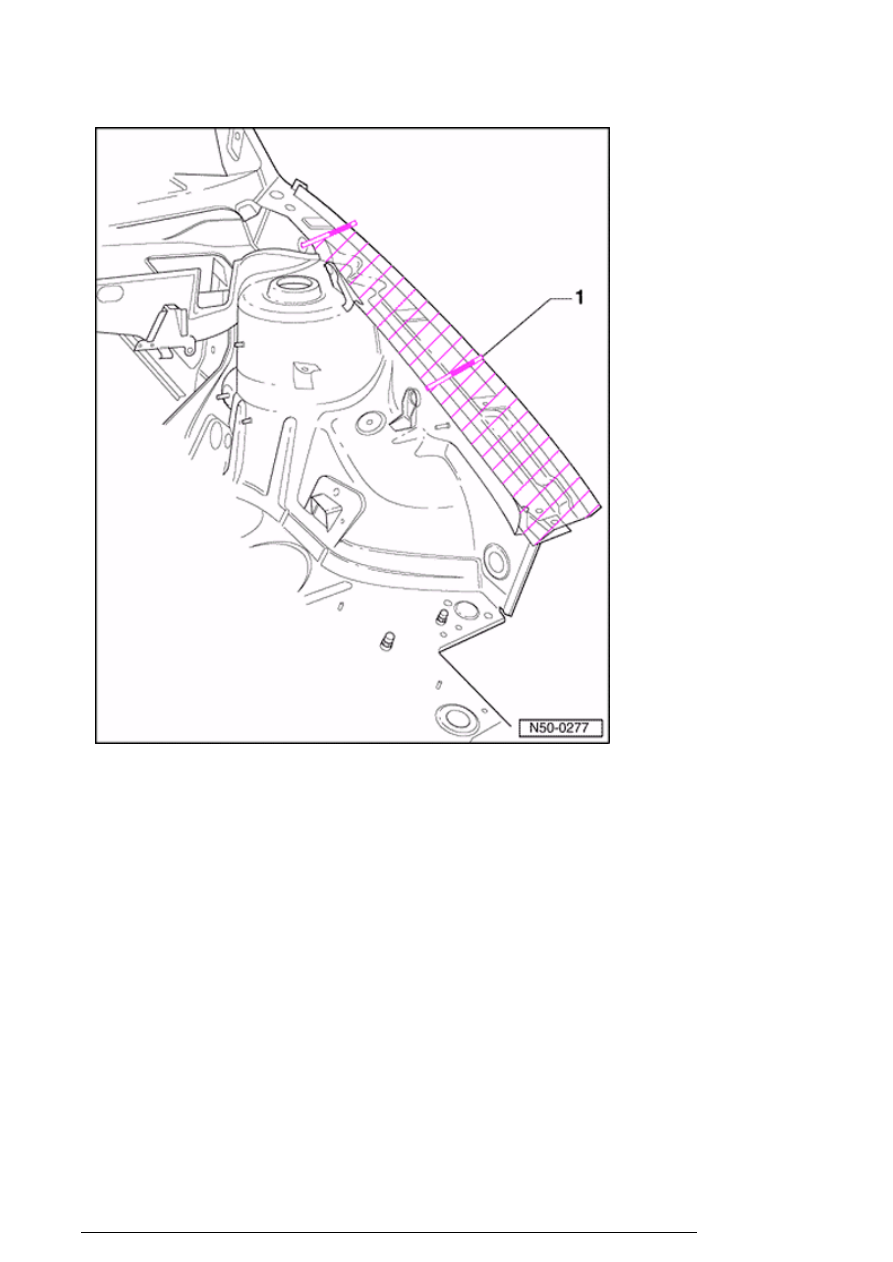

50 53 55 50
fender
connecting
plate,
replacing

Cutting location

Note:

Offset parting cut
50 mm (1.96 in.)
to fender
connecting plate
and wheel house
upper long
member.

Partial repair:

A partial repair is
possible using
parting cut -1-
shown.

-  Cut out

connecting
plate.

-  Separate

original joint.

50 53 55 50 fender connecting plate, replacing

13/2/2005
