00-51





Center
alignment
brackets,
overview



Straightening fixture

13/2/2005

00-52

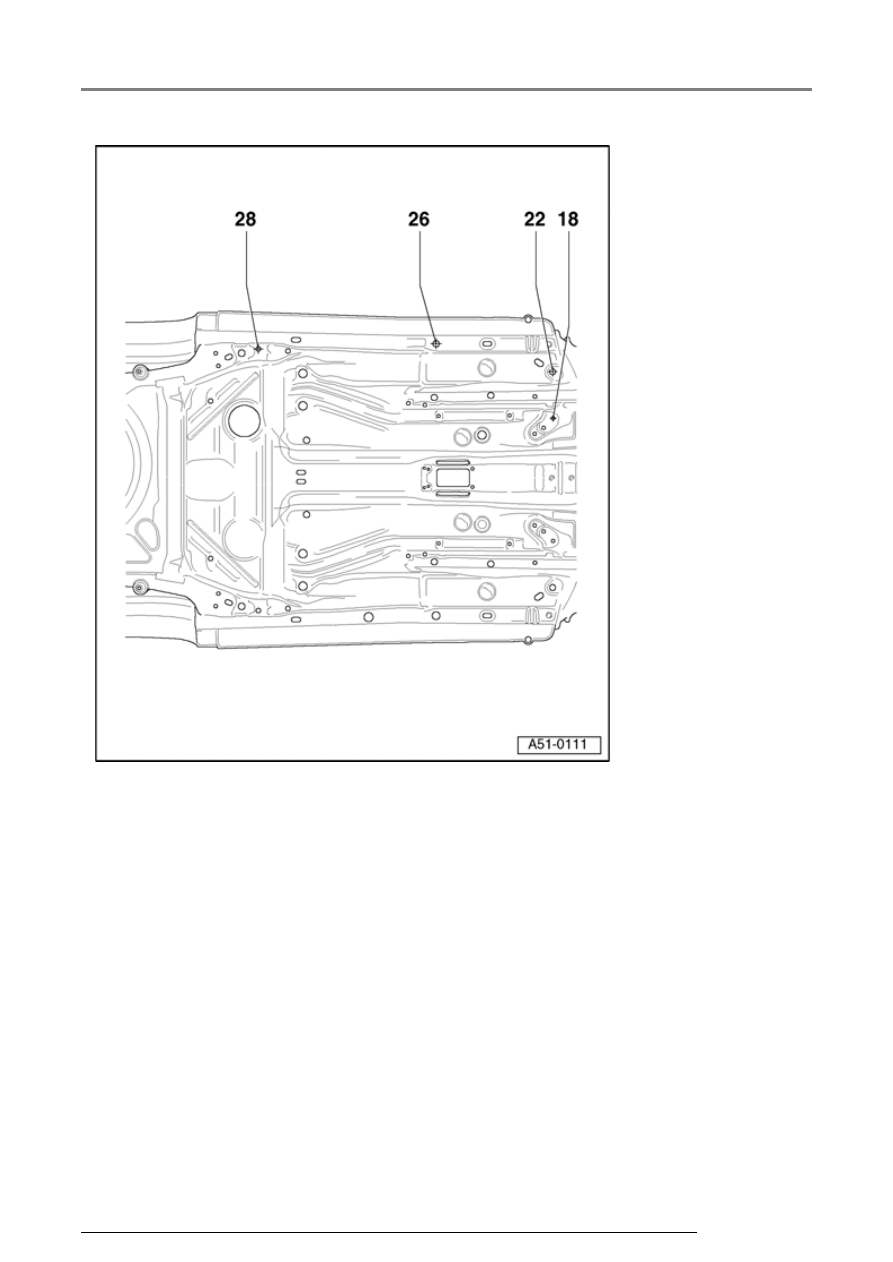

Center
alignment
brackets,
overview

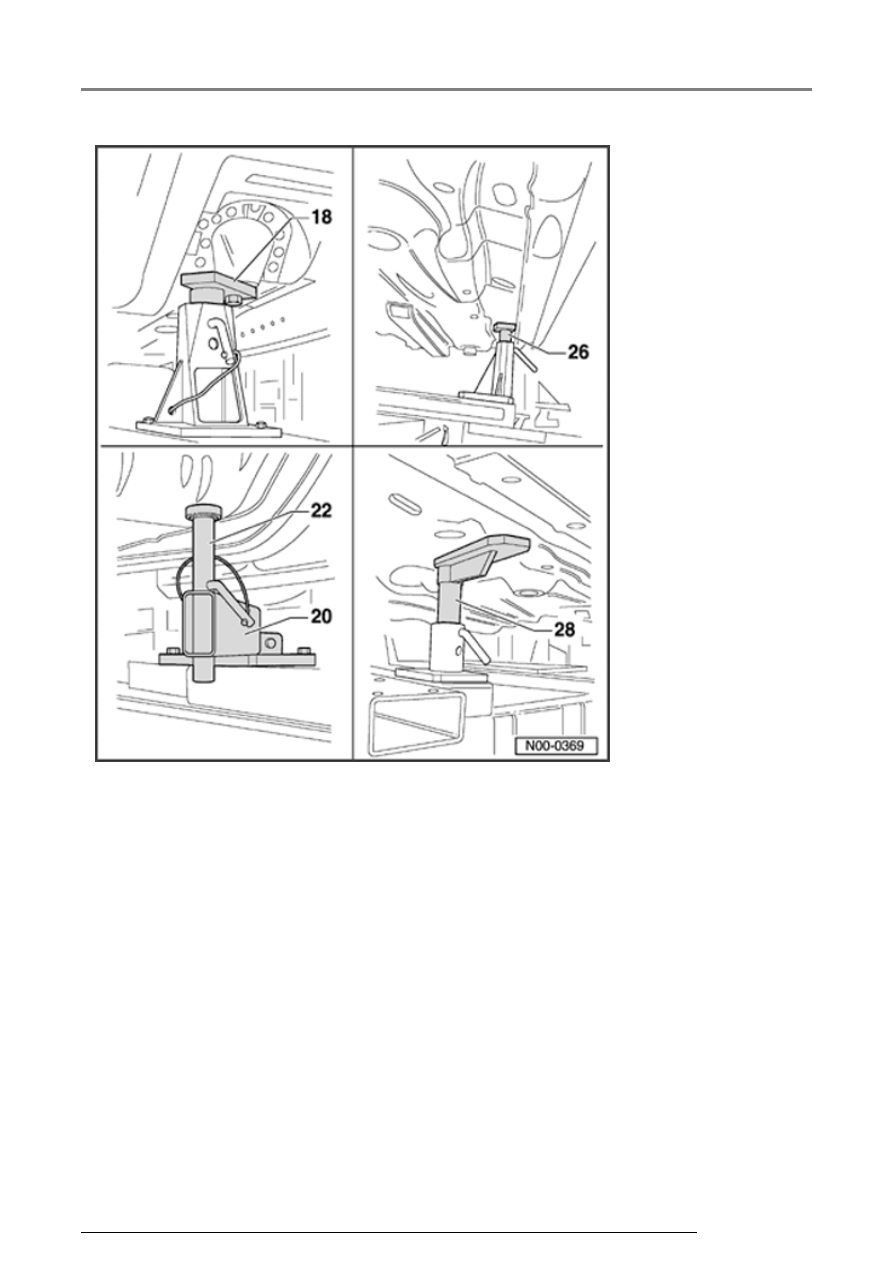

18 - Locating
bracket in
long member

20 - Base for
22

22 - Front
production
mount, left
and right
identical

Can be
pushed up,
use packing
up to 4mm
(0.15 in.)
when
measuring if
necessary.

26 -
Dimensional
check, floor
pan locating
hole

28 - Locating
hole in long
member

Straightening fixture

13/2/2005

00-53

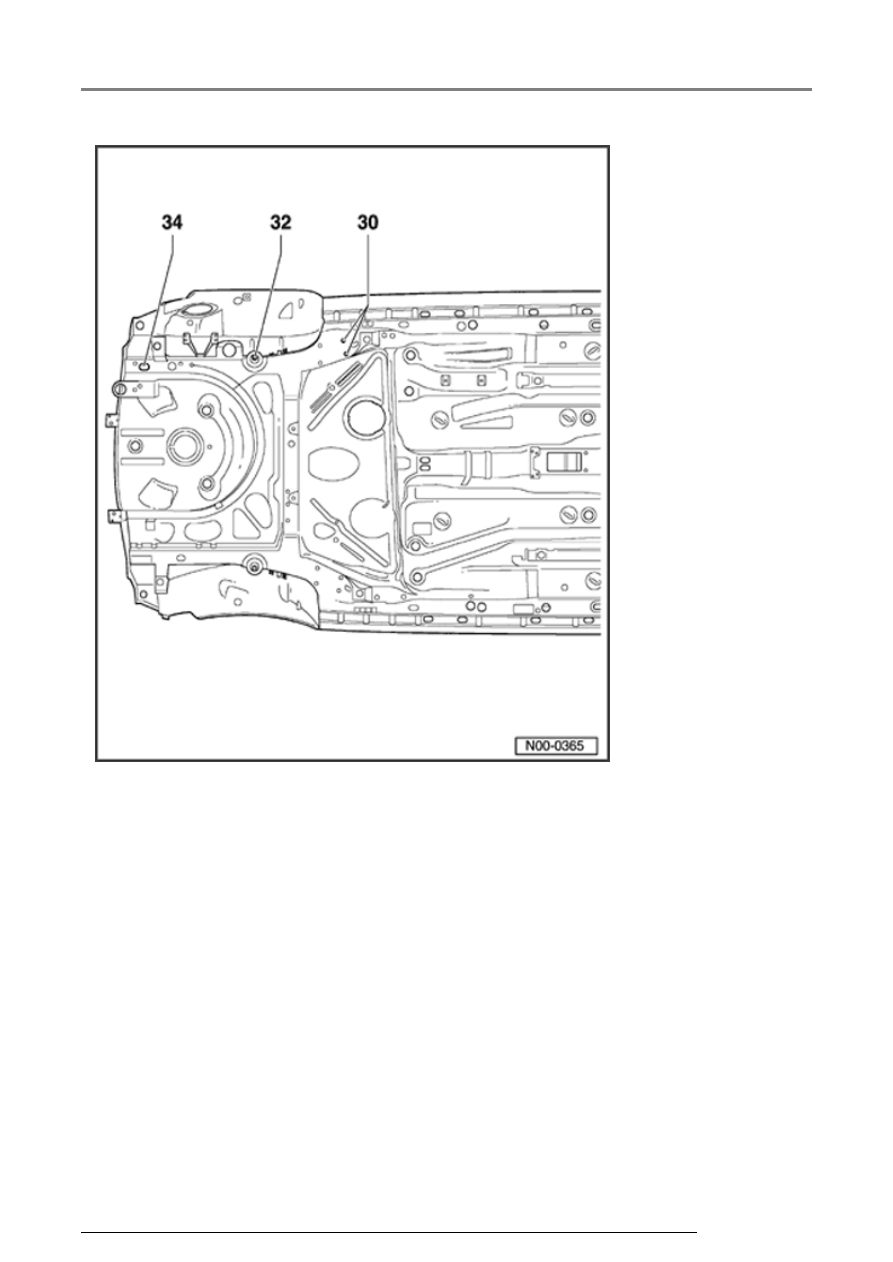

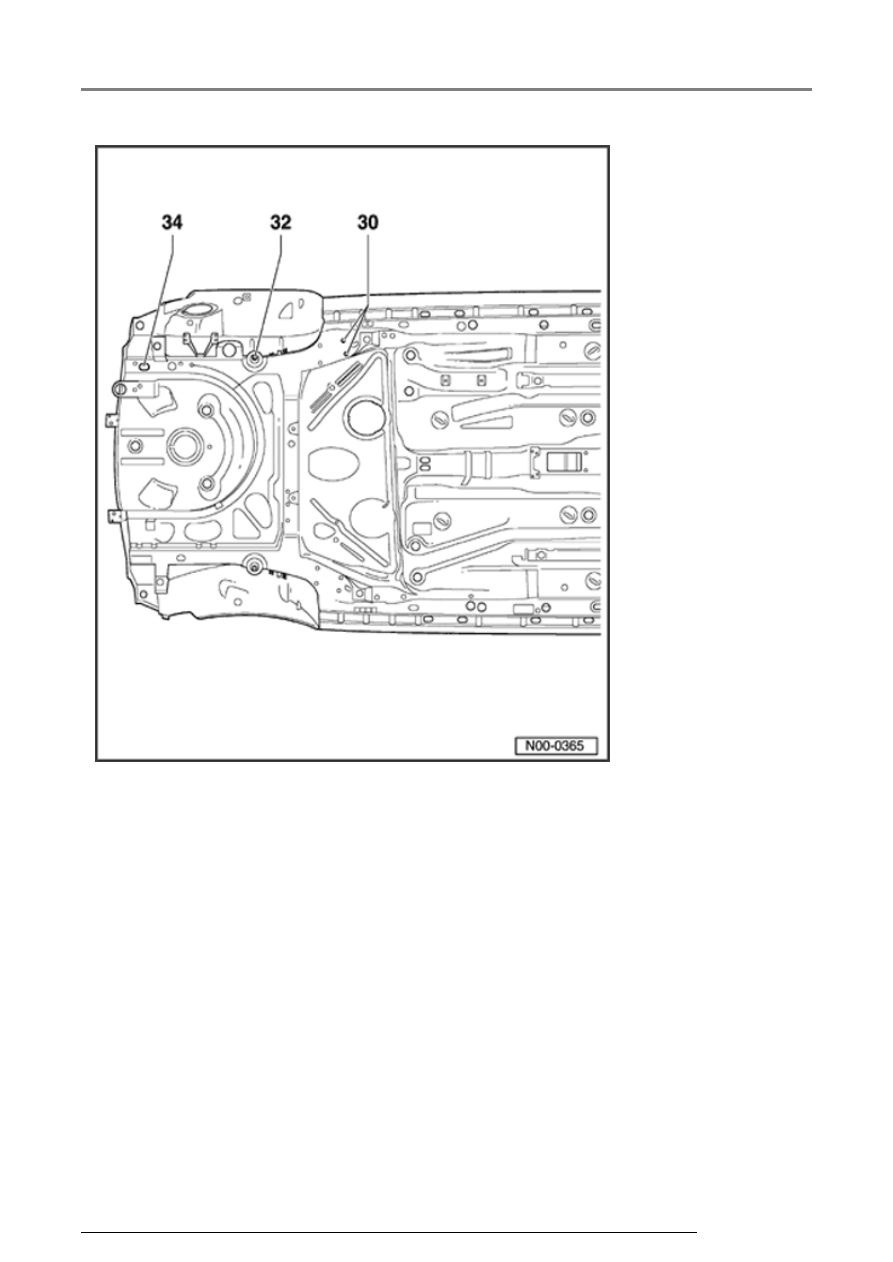

Rear
alignment
brackets,
overview



Straightening fixture

13/2/2005

00-54





Rear
alignment
brackets,
overview

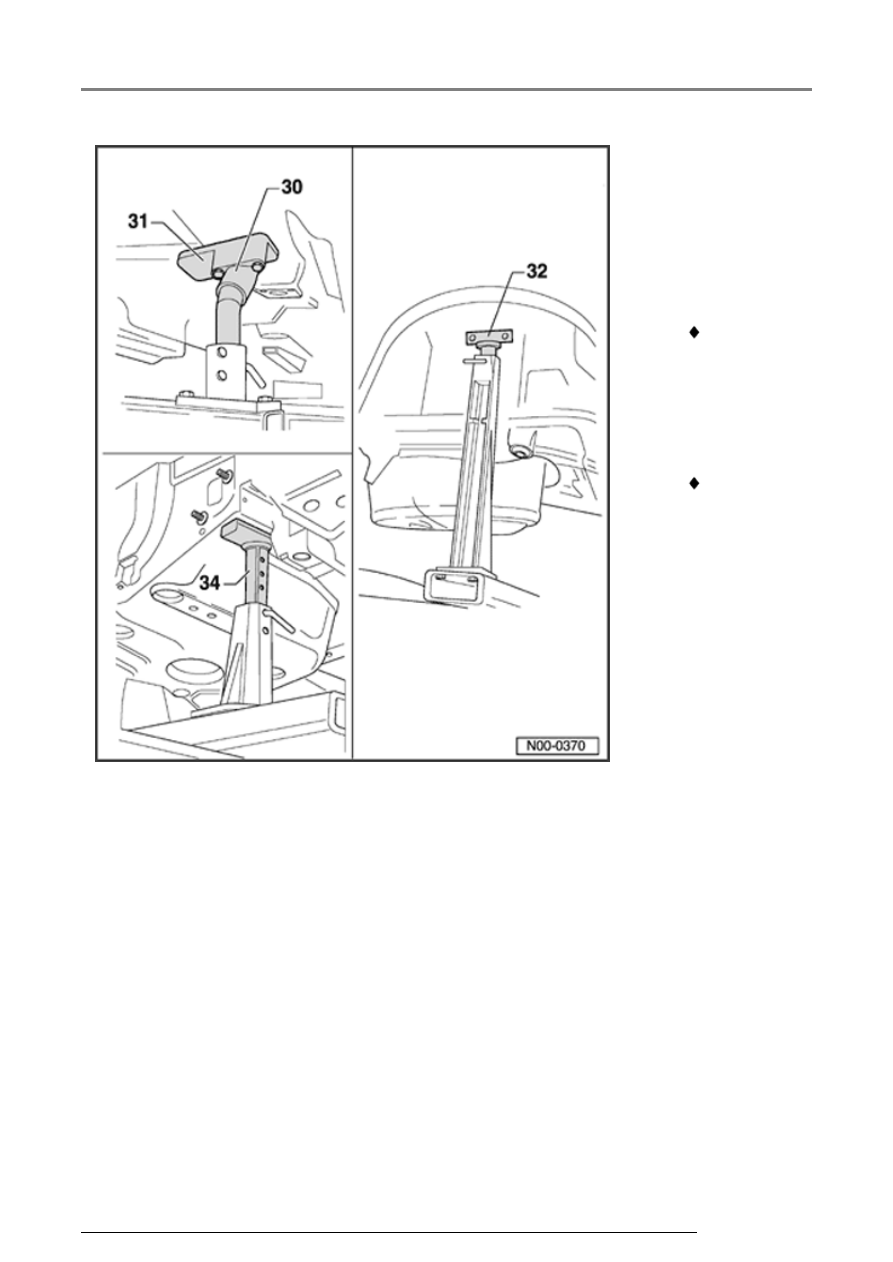

30 - Rear axle
mount

31 - Spacer,
left and right

32 -
Suspension
strut mount

34 - To locate
hole in long
member

 Stake it

after
positioning

 Use only

with rear
axle
removed

Straightening fixture

13/2/2005
