00-47





Front
alignment
brackets,
overview



Straightening fixture

13/2/2005

00-48





Front
alignment
brackets,
overview

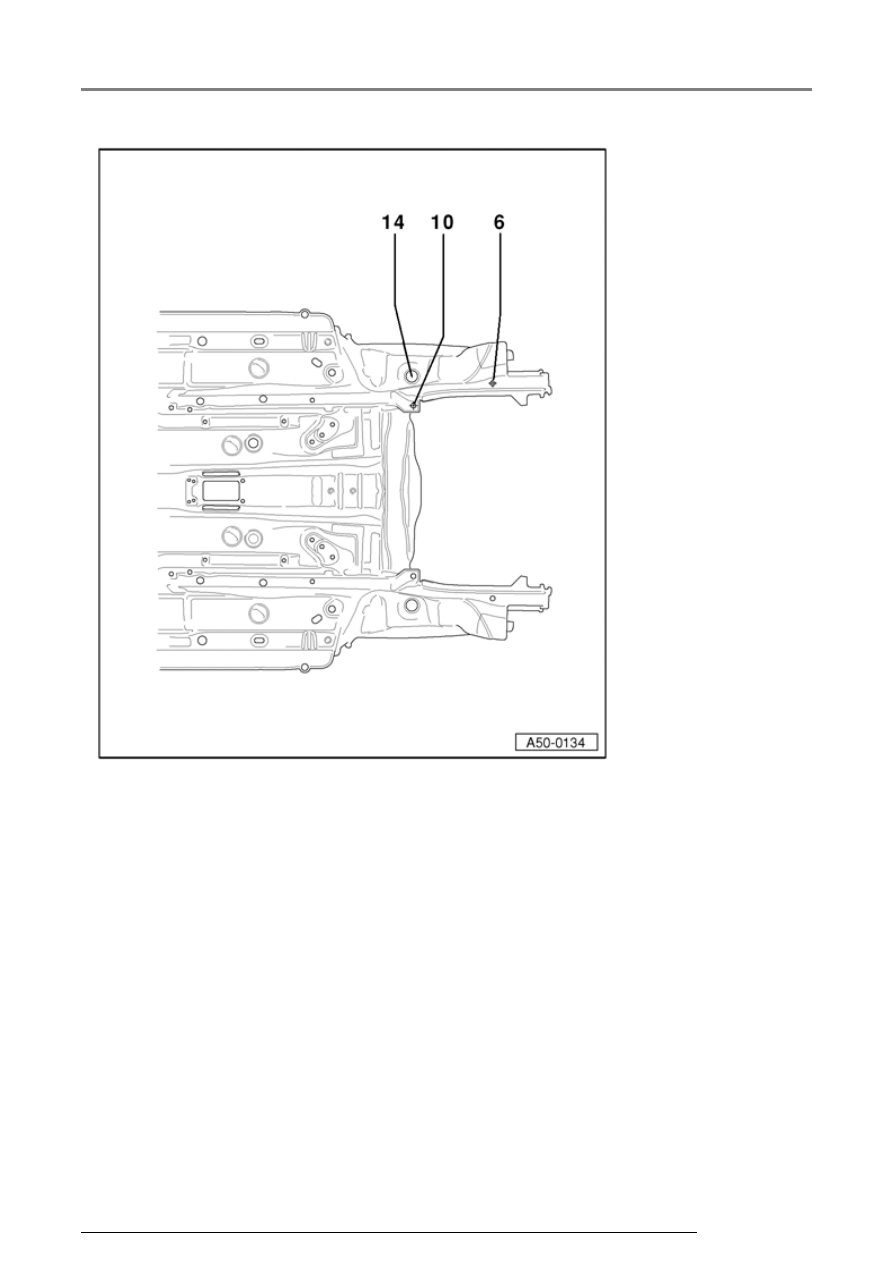

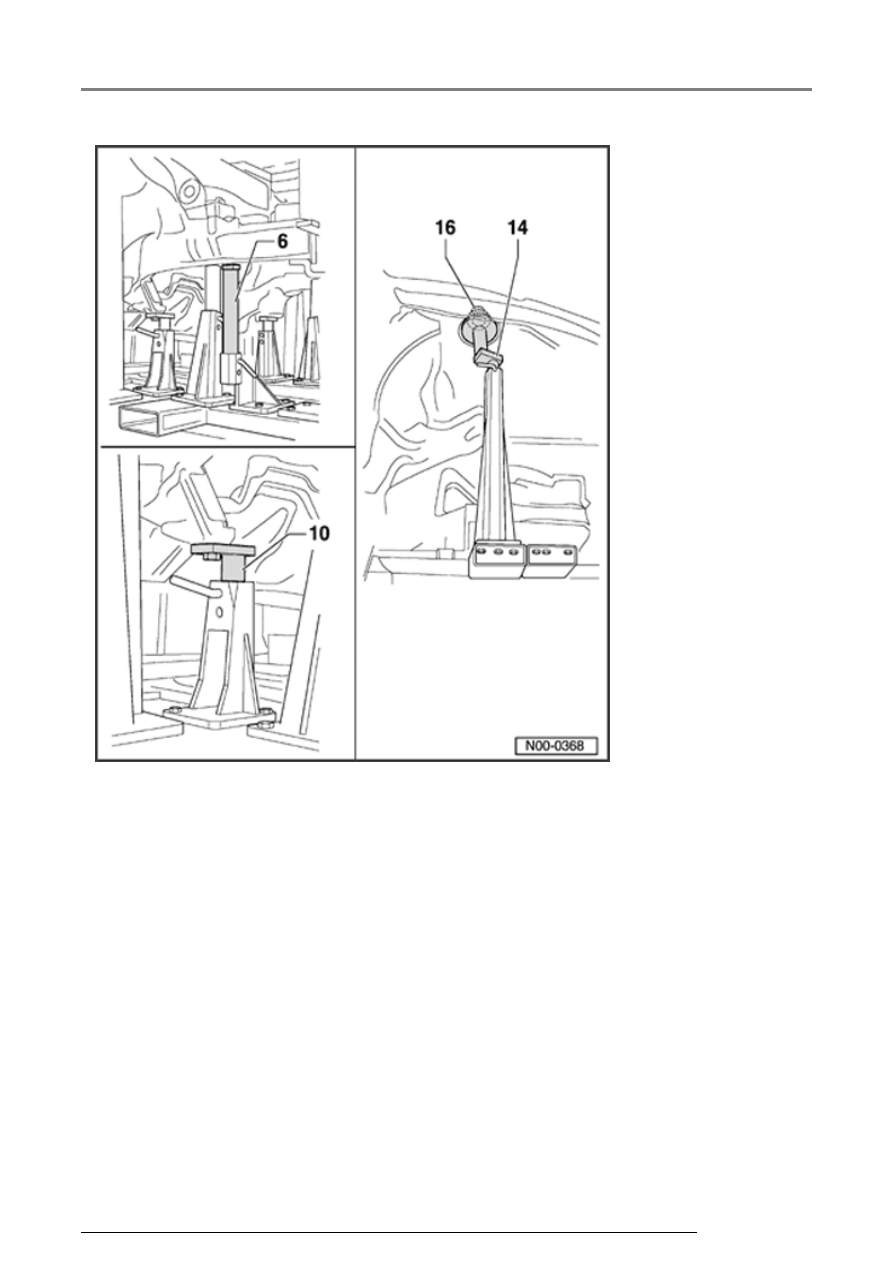

6 - Angle for
front long
member

10 - Carrier
assembly
mount

14 - Strut
mounting
plate

16 - Strut
mount

Straightening fixture

13/2/2005

00-49





Front
alignment
brackets
center of
door (door
opening
gauge),
overview

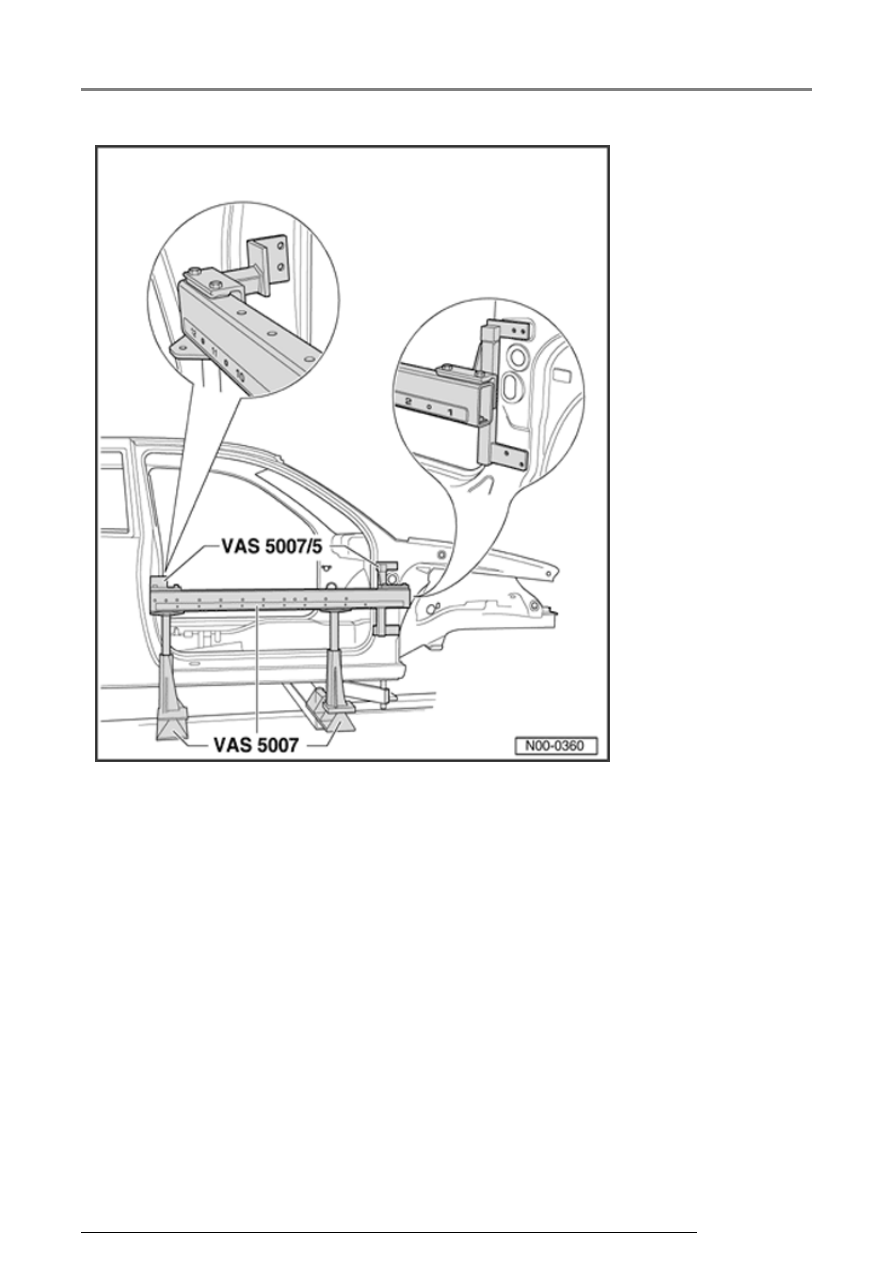

Note:

The door
opening
square (or
angle) is
checked with
this tool. Also,
the hinges to
striker (latch)
are checked
for alignment
to A and B-
pillars

Straightening fixture

13/2/2005

00-50





Alignment
brackets
center of
door (door
opening
gauge),
overview

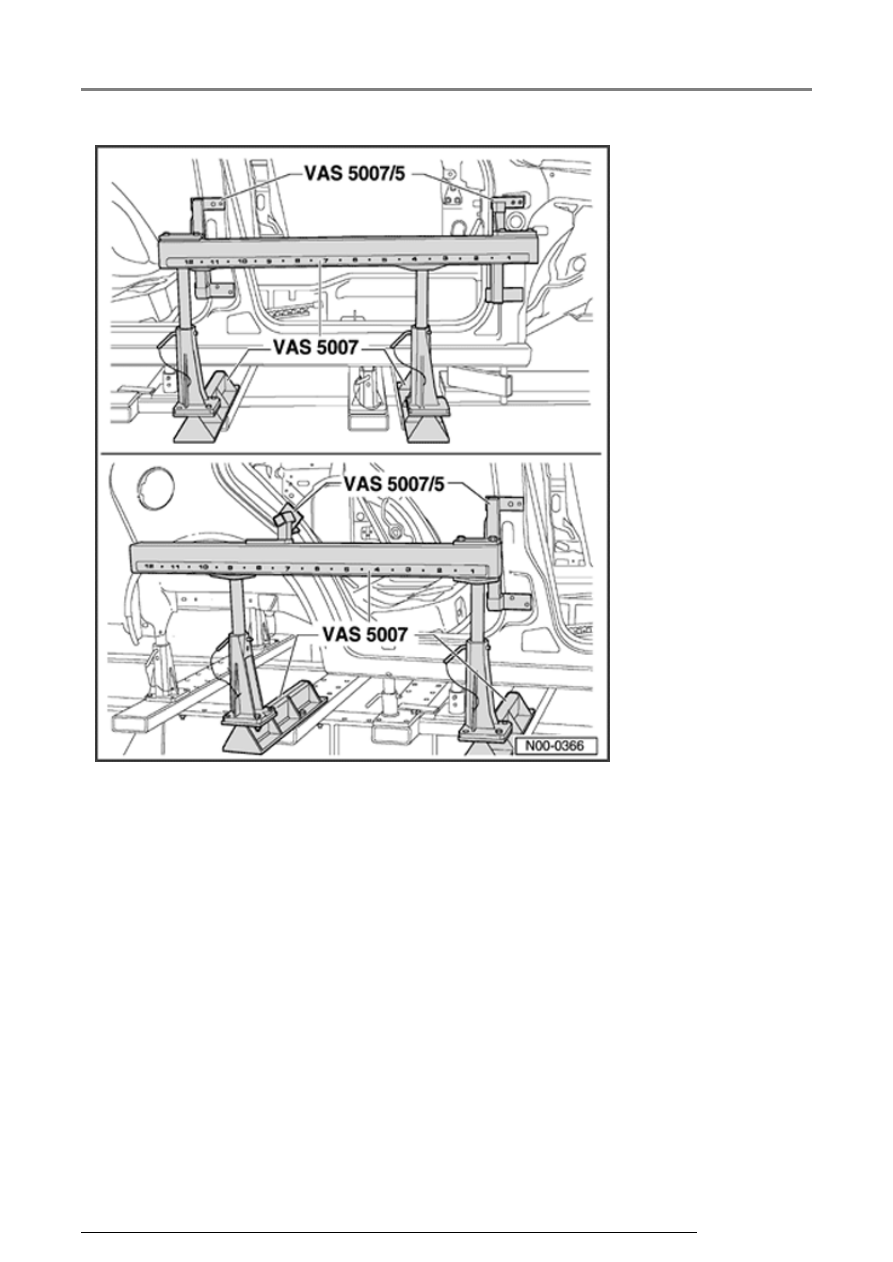

Note:

The door
opening
square is
checked with
this tool. Also,
the hinges to
striker (latch)
are checked
for alignment
to A, B and C-
pillars

Straightening fixture

13/2/2005
