Volkswagen Golf / Golf GTI / Jetta. Manual - part 609

50-9





Replacement part

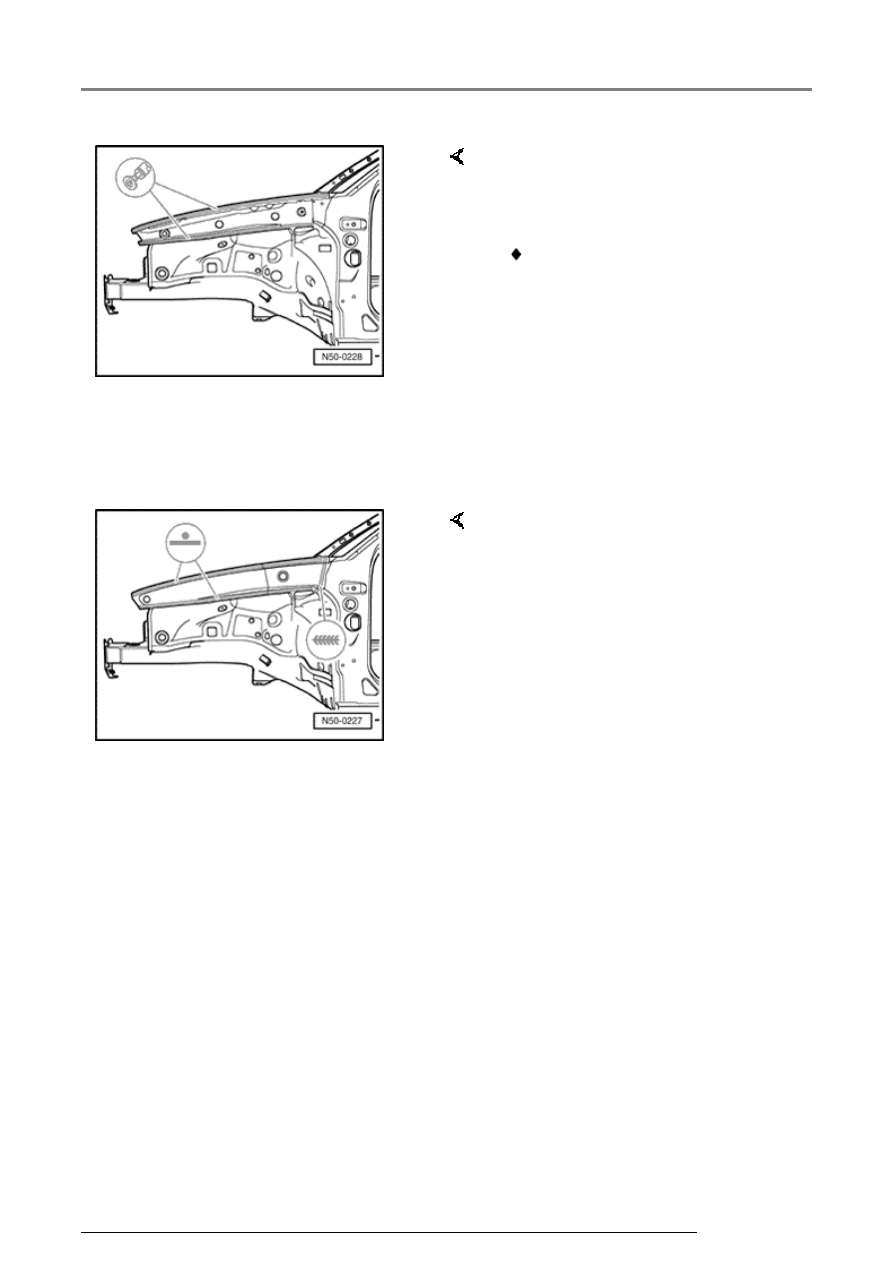

Preparing new part

Welding in place

-  Remove excess material.

 Upper wheel house long member

-  Transfer separating lines to new

part and cut.

-  Install and secure new part in

position.



-  Spot weld upper wheel house

long member, RP-spot weld
seam.

-  Butt weld parting cut, SG-

continuous weld seam.

50 72 55 50 long member for upper wheel house, replacing

13/2/2005

50-10





50 74 55

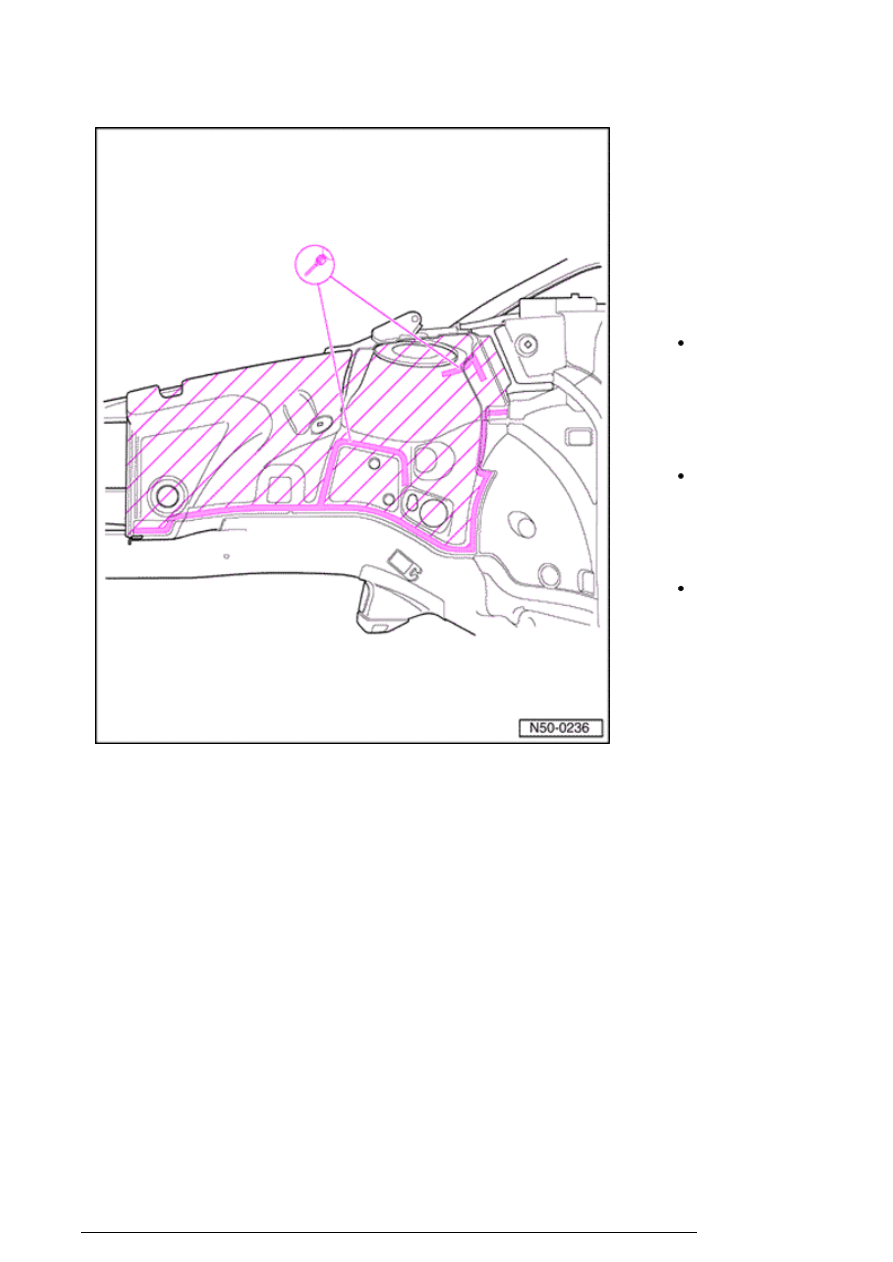

00 Front
wheel
house,
partial
replacing

Cutting
location

 Long

member for
upper wheel
house
already cut
out.

 Fender

connecting
plate
already cut
out.

 Intermediate

piece
already cut
out.

-  Separate

original joint.

-  Remove

excess
material

50 74 55 00 Front wheel house, partial replacing

13/2/2005

50-11







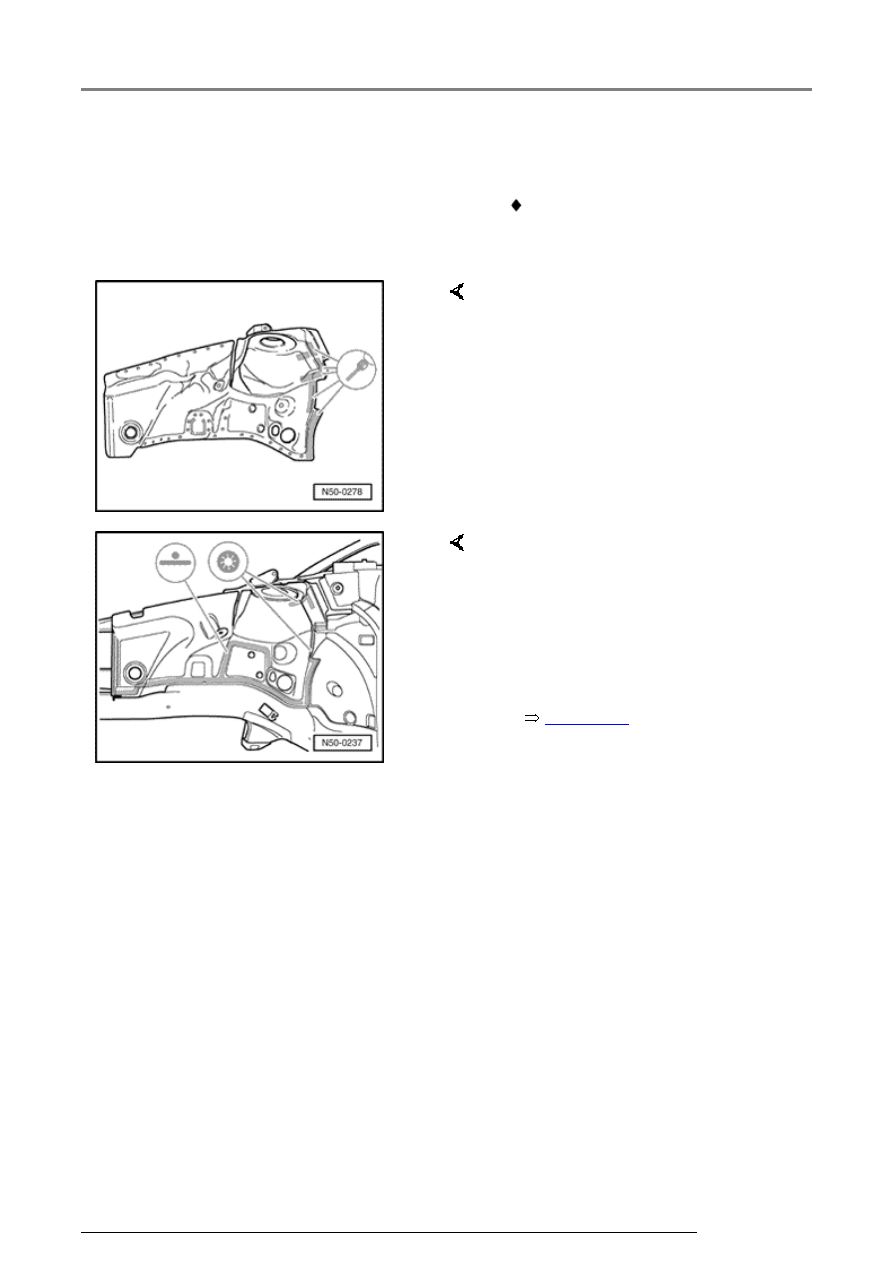

Replacement part





 Inner front wheel house





Preparing new part



Welding in place

-  Drill 7mm (0.27 in.) holes for SG-

plug weld seam

-  Secure new part and check

gaps/mating lines with attaching
parts.



-  Spot weld wheel house, RP-spot

weld seam.

-  Apply overlapping weld to both

sides of lower parting cut, SG-
continuous weld seam
(staggered).

-  Weld intermediate piece in place



Page 50-3



50 74 55 00 Front wheel house, partial replacing

13/2/2005

50-12





50 75 55

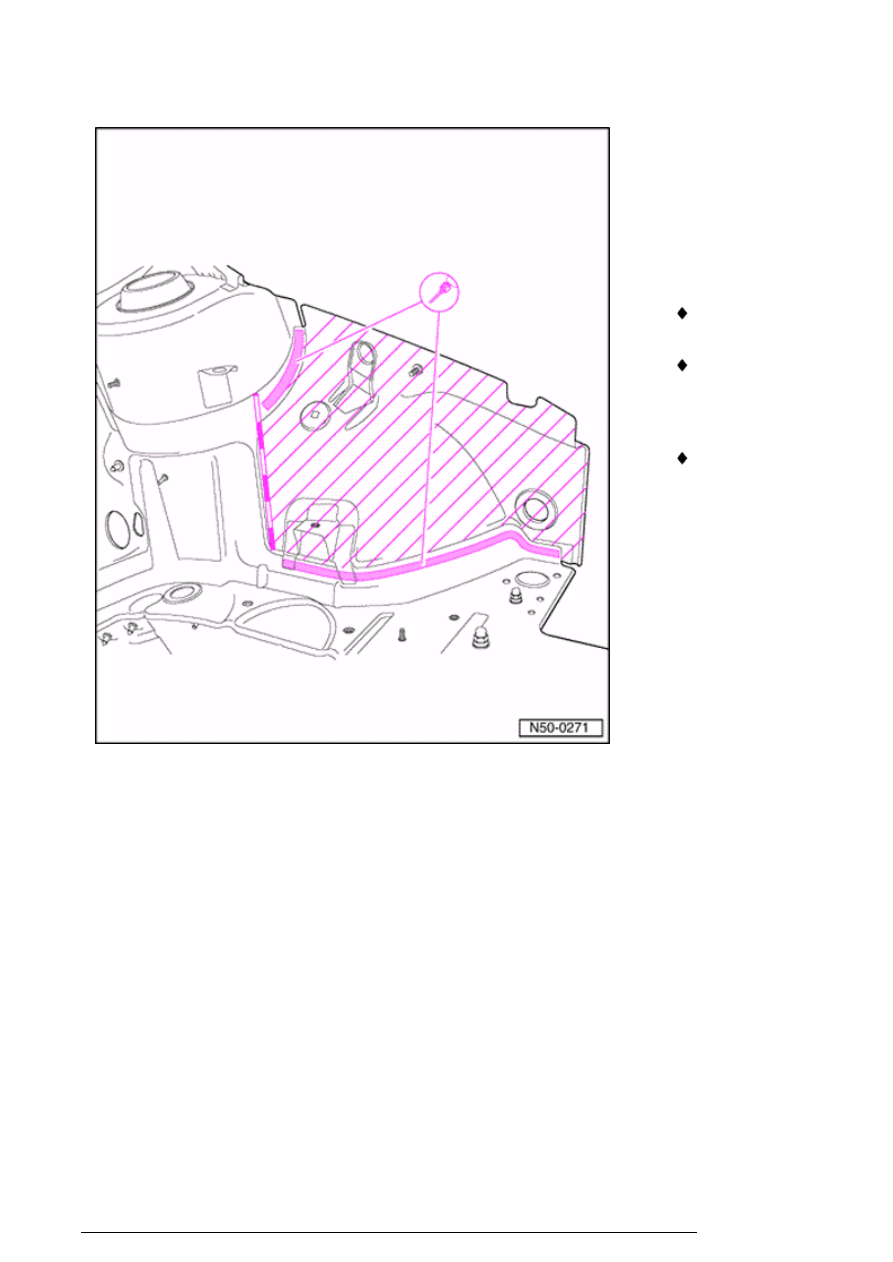

50 Front
inner
fender,
replacing

Cutting
location

 Front fender

removed

 Fender

connecting
piece
removed

 Intermediate

piece
removed

-  Separate

original joint.

-  Remove

inner fender.

-  Remove

excess
material

50 75 55 50 Front inner fender, replacing

13/2/2005
