50-17





50 79 55
02 Front
long
member,
partial
replacing

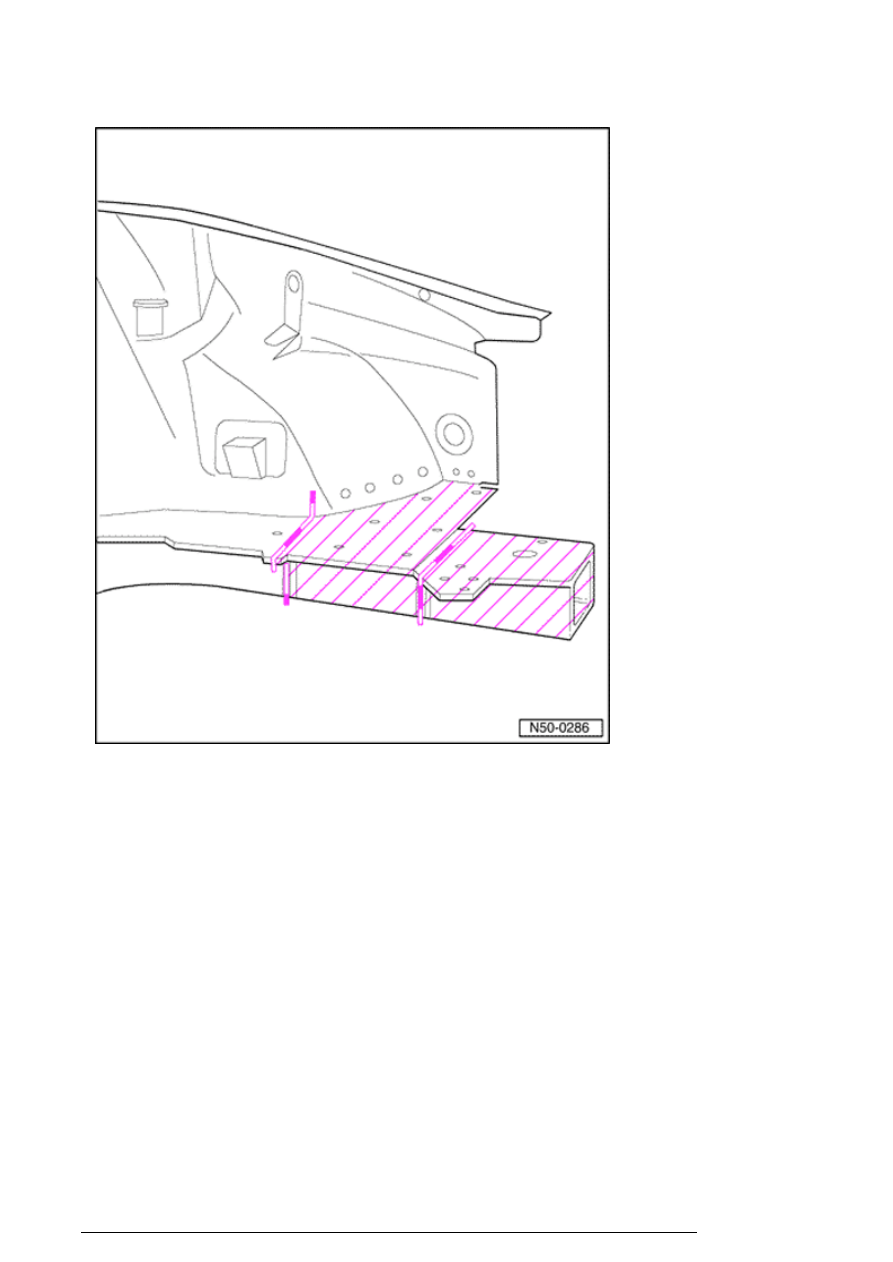

Cutting
location

Note:

Parting cut
must be
straight.

-  Make

parting cuts
according
to degree of
damage.

50 79 55 02 Front long member, partial replacing

13/2/2005

50-18







Replacement part





 long member





Preparing new part



Welding in place

-  Transfer separating lines to new

part and remove highlighted area.

-  Position long member on fixture.



-  Depending on degree damage,

butt weld parting cut, SG-
continuous weld seam.

-  Spot weld remainder of joint, RP-

spot weld seam.

-  Front long member, welding in

place



Page 50-22

 .

50 79 55 02 Front long member, partial replacing

13/2/2005

50-19







Note:

     Weld points must run parallel with

one another if repairs to long
member and covering plate are
performed as individual parts.
Dimension must be adhered to.

50 79 55 02 Front long member, partial replacing

13/2/2005

50-20





50 80 55
00 Long
member
front
section,
replacing

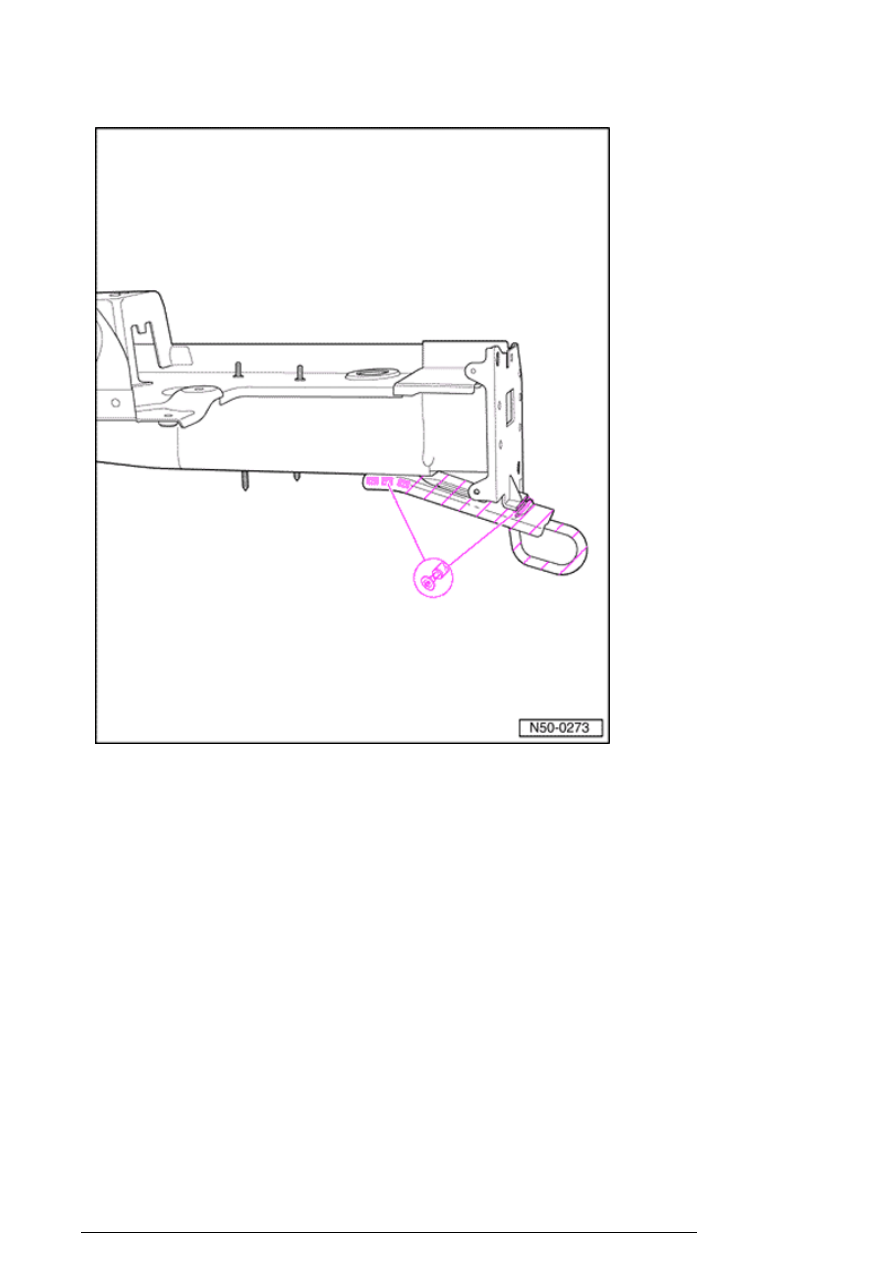

Note:

Remove
towing eye
first to replace
right long
member front
section.

Cutting
location

-  Separate

original
joint.

50 80 55 00 Long member front section, replacing

13/2/2005
