LADA KALINA 1119, Sport. Каталог деталей и сборочных единиц - часть 26

E2

Система вентиляции и отопления (76,474)

Е101

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&8104049&01 ~

1

Воздуховод бокового сопла
вентиляции кузова левый

2

+

11180&8104049&00 ~

1

Воздуховод бокового сопла
вентиляции кузова левый

3

+

00001&0032764&01

2

Винт М6х20

4

+

00001&0025991&70

10 Шайба 5 стопорная

5

+

00001&0076711&01

4

Винт 4,9х12,7 самонарезающий

6

+

11186&8101010&00 ~

1

Отопитель с управлением в сборе

6

+

11186&8101010&01 ~

1

Отопитель с управлением в сборе

7

+

11180&8104048&01 ~

1

Воздуховод бокового сопла
вентиляции кузова правый

8

+

11180&8104048&00 ~

1

Воздуховод бокового сопла
вентиляции кузова правый

9

+

11180&8122010&00 ~

1

Фильтр воздушный

9

+

11180&8122010&01 ~

1

Фильтр воздушный

9

+

11180&8122010&03 ~

1

Фильтр воздушный

10

+

00001&0076712&01

4

Винт 4,9х15,9 самонарезающий

11

+

11186&8118010&00 ~

1

Вентилятор системы отопления и
кондиционирования

11

+

11186&8118010&01 ~

1

Вентилятор системы отопления и
кондиционирования

12

+

11180&8109135&00

1

Скоба крепления тяг

13

+

00001&0058962&11

2

Гайка М6

14

+

00001&0005194&01

2

Шайба 6

15

11180&8104032&10

1

Воздухопровод обогрева салона
задний

16

11180&8101342&10

1

Воздухопровод обогрева салона
передний

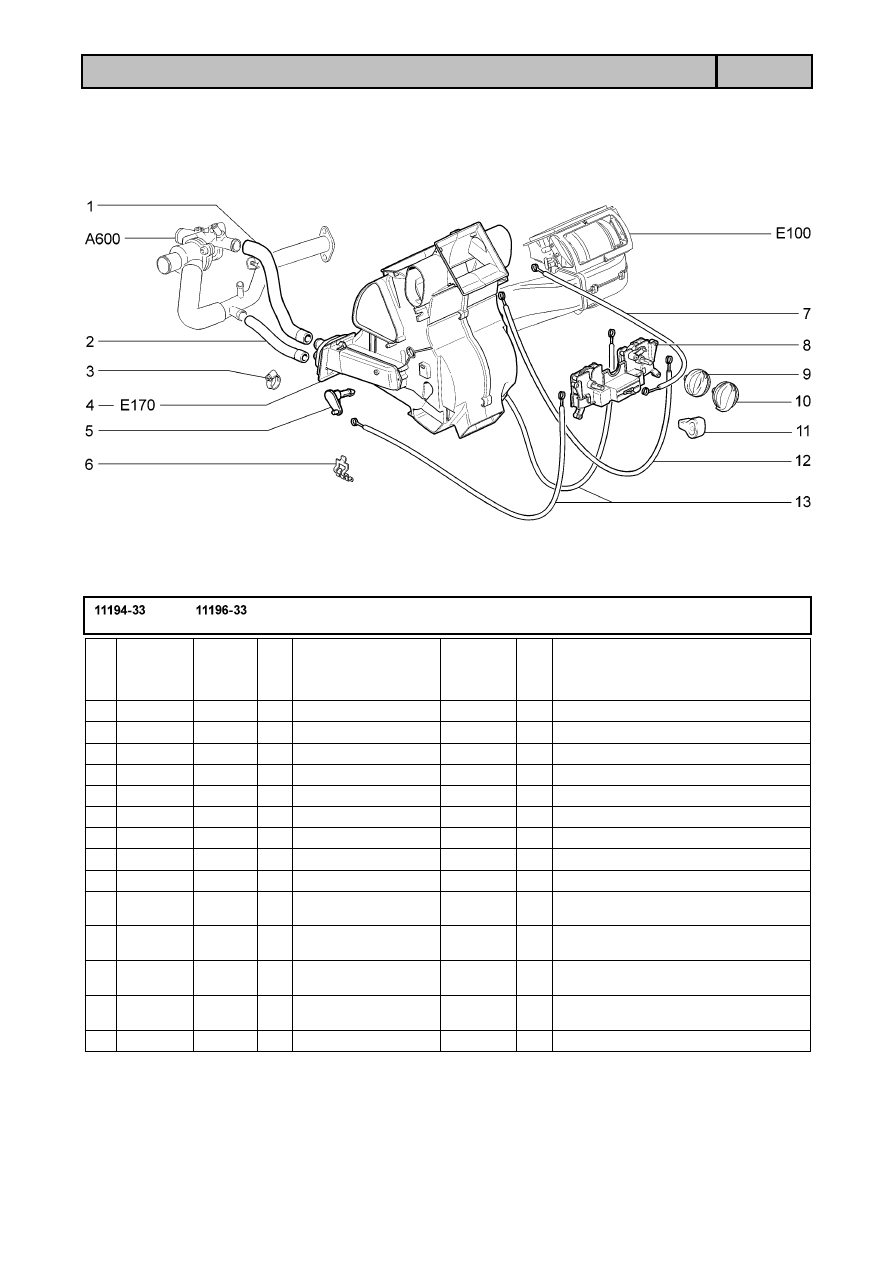

E3

Отопитель с управлением и шлангами

Е110

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&8101200&10

1

Шланг отопителя подводящий

2

+

11180&8101204&10

1

Шланг отопителя отводящий

3

+

21080&1300080&60

4

Хомут винтовой

4

+

11180&8101012&00

1

Отопитель в сборе

5

11180&8101392&00 ~

1

Рычаг привода заслонки

5

11180&8101392&01 ~

1

Рычаг привода заслонки

6

+

11180&8109135&00

7

Скоба крепления тяг

7

+

11180&8109200&00

1

Тяга привода заслонки рециркуляции

8

+

11180&8109020&00

1

Рычаги управления отопителем

9

+

11180&8109220&00 ~

2

Ручка привода управления
заслонками

10

+

11180&8109220&10 ~

2

Ручка привода управления
заслонками

11

+

11180&8109044&00

1

Рукоятка рычага управления
заслонкой рециркуляции

12

+

11180&8109170&00

1

Тяга привода заслонки обогрева
ветрового стекла

13

+

11180&8109164&00

2

Тяга привода заслонки обогрева ног

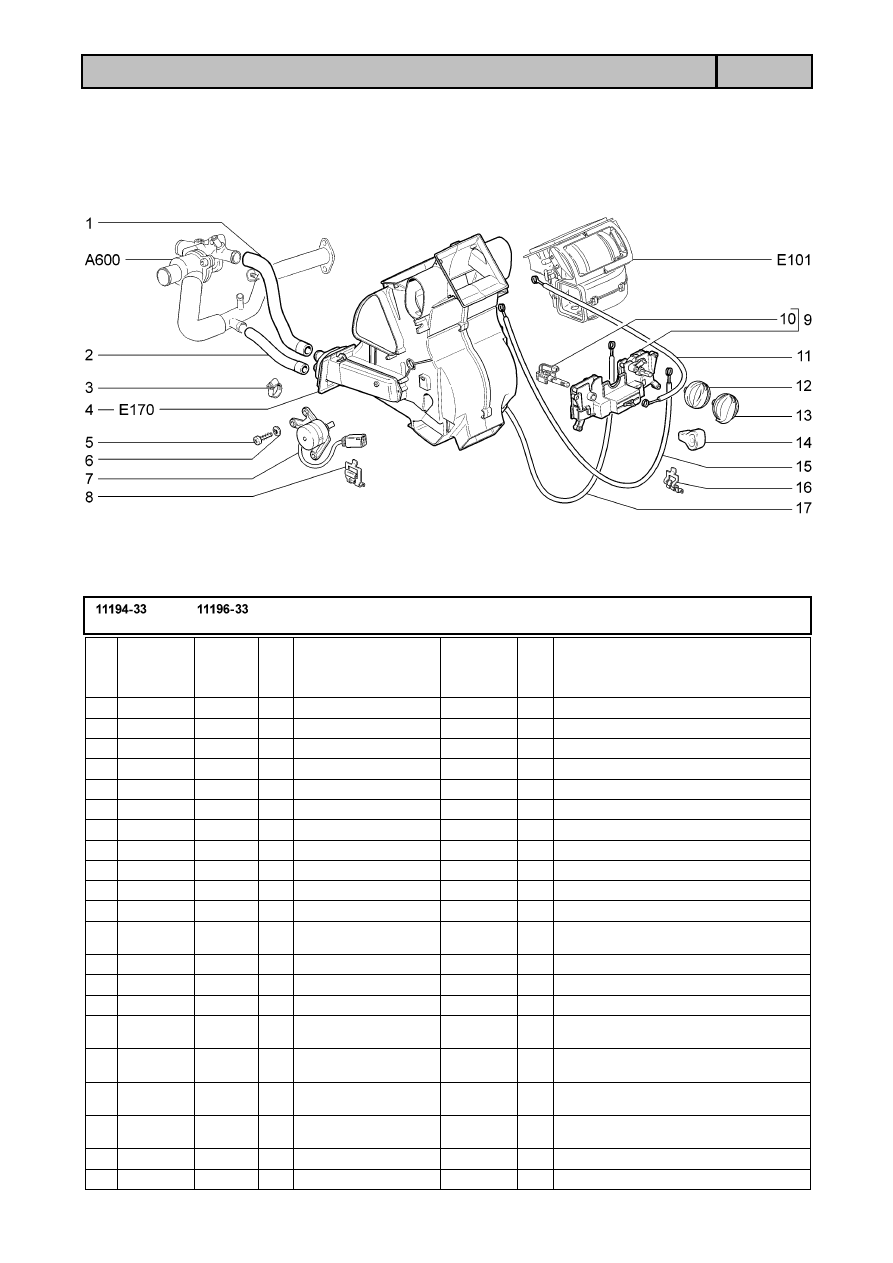

E4

Отопитель с управлением и шлангами (76,474)

Е111

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&8101200&10

1

Шланг отопителя подводящий

2

+

11180&8101204&10

1

Шланг отопителя отводящий

3

+

21080&1300080&60

4

Хомут винтовой

4

+

11180&8101012&00

1

Отопитель в сборе

5

+

00001&0076692&01

3

Винт 3,6х15,9 самонарезающий

6

+

00001&0025980&70

3

Шайба 4 стопорная

7

+

11180&8127200&00 ~

1

Моторедуктор заслонки отопителя

7

+

11180&8127200&01 ~

1

Моторедуктор заслонки отопителя

7

+

11180&8127200&02 ~

1

Моторедуктор заслонки отопителя

7

+

11180&8127200&03 ~

1

Моторедуктор заслонки отопителя

8

+

11180&8127011&00

1

Скоба

9

11186&8109020&00

1

Рычаги управления отопителем с
задатчиком

10

+

11186&8128070&00 ~

1

Задатчик температуры воздуха салона

10

+

11186&8128070&01 ~

1

Задатчик температуры воздуха салона

11

+

11180&8109200&00

1

Тяга привода заслонки рециркуляции

12

+

11180&8109220&00 ~

2

Ручка привода управления
заслонками

13

+

11180&8109220&10 ~

2

Ручка привода управления
заслонками

14

+

11180&8109044&00

1

Рукоятка рычага управления
заслонкой рециркуляции

15

+

11180&8109170&00

1

Тяга привода заслонки обогрева
ветрового стекла

16

+

11180&8109135&00

5

Скоба крепления тяг

17

+

11180&8109164&00

1

Тяга привода заслонки обогрева ног

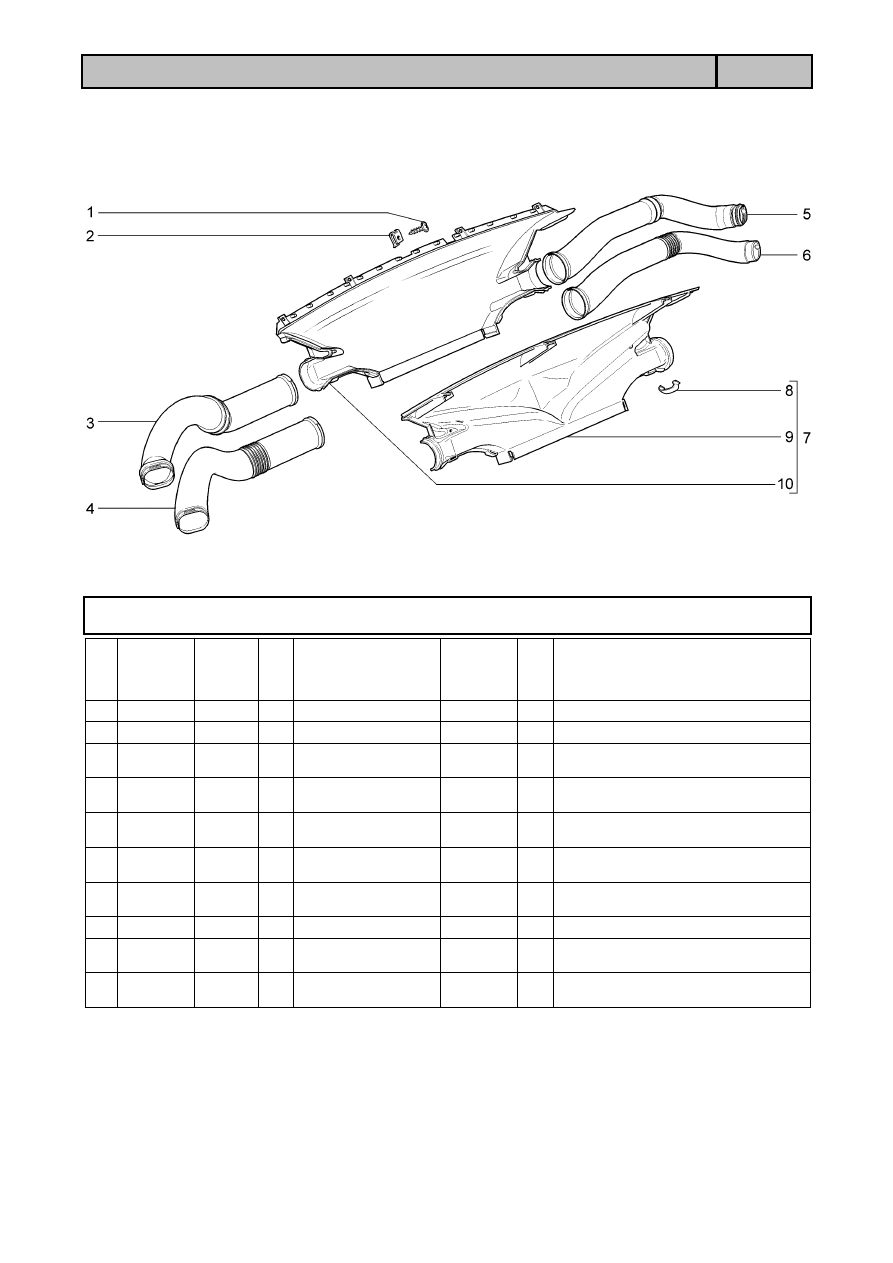

E5

Воздухопроводы обогрева стекол

Е120

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21140&5325388&00

7

Винт самонарезающий

2

+

00001&0041897&76

7

Скоба

3

+

11180&8108033&00 ~

1

Воздухопровод обогрева бокового
стекла левый

4

+

11180&8108033&01 ~

1

Воздухопровод обогрева бокового
стекла левый

5

+

11180&8108032&00 ~

1

Воздухопровод обогрева бокового
стекла правый

6

+

11180&8108032&01 ~

1

Воздухопровод обогрева бокового
стекла правый

7

+

11180&8102120&00

1

Воздухопровод обогрева ветрового
стекла в сборе

8

+

21080&8101110&00

8

Скоба

9

+

11180&8102124&00

1

Воздухопровод обогрева ветрового
стекла задний

10

+

11180&8102122&00

1

Воздухопровод обогрева ветрового
стекла передний

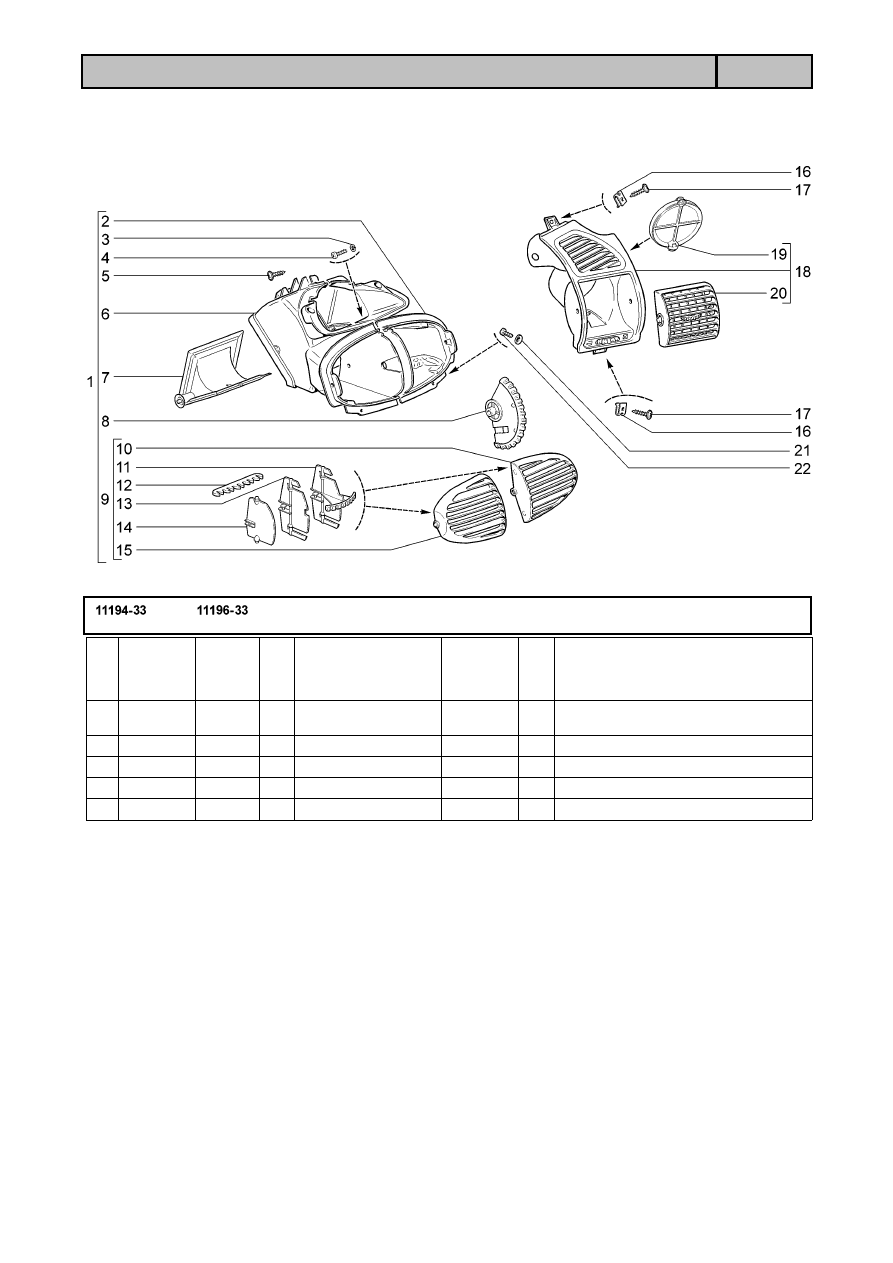

Сопла вентиляции кузова

Е130

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&8104030&00

1

Сопло вентиляции кузова центральное
в сборе

2

+

11180&8104092&00

1

Корпус центрального сопла правый

3

+

00001&0011953&70

1

Шайба 4 пружинная

4

+

00001&0076691&01

1

Винт 3,6х12,7 самонарезающий

5

+

21140&5325378&00

4

Винт самонарезающий

6

+

11180&8104093&00

1

Корпус центрального сопла левый

7

+

11180&8104050&00

1

Заслонка центрального сопла

8

+

11180&8104062&00

1

Рычаг привода заслонки

9

+

11180&8104090&00

1

Сопло центральное правое в сборе

9

+

11180&8104091&00

1

Сопло центральное левое в сборе

10

+

11180&8104080&00

1

Сопло центральное правое

11

11180&8104134&00

2

Лопатка ведущая центрального сопла

12

11180&8104139&00

2

Толкатель лопаток центрального
сопла

13

11180&8104138&00

6

Лопатка ведомая большая
центрального сопла

14

11180&8104136&00

2

Лопатка ведомая малая центрального
сопла

15

+

11180&8104081&00

1

Сопло центральное левое

16

+

21010&8109137&00

4

Гайка пружинная

17

+

21140&5325388&00

4

Винт самонарезающий

18

+

11180&8104040&02

1

Сопло вентиляции кузова боковое
правое в сборе

E6

E7

Сопла вентиляции кузова

Е130

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

18

+

11180&8104041&02

1

Сопло вентиляции кузова боковое
левое в сборе

19

+

11180&8104051&00

2

Заслонка бокового сопла

20

+

11180&8104061&00

2

Сопло боковое

21

+

00001&0025991&71

4

Шайба 5 стопорная

22

+

00001&0076700&01

4

Винт 4,3х9,5 самонарезающий

E8

Вентилятор климатической установки

Е140

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&8119020&00

1

Воздухозаборник в сборе

2

21230&8118036&00

1

Улитка вентилятора верхняя

3

+

00001&0038318&01

4

Гайка М5 с зубчатым буртиком

4

+

00001&0032992&01

4

Винт М5х12

5

11180&8119124&00

(76,474)

1

Воздухопровод промежуточный

6

+

21230&8118096&00

1

Патрубок подвода воздуха

7

+

21080&8101110&00

6

Скоба

8

21230&8118037&00

1

Улитка вентилятора нижняя

9

+

21230&8118097&00

1

Уплотнитель фланца вентилятора

10

+

21230&8118022&00 ~

1

Резистор добавочный

10

+

21230&8118022&01 ~

1

Резистор добавочный

11

+

00001&0076691&01

1

Винт 3,6х12,7 самонарезающий

12

+

11180&8118020&00 ~

1

Электровентилятор  отопителя

12

+

11180&8118020&01 ~

1

Электровентилятор  отопителя

12

+

11180&8118020&02 ~

1

Электровентилятор  отопителя

13

+

21230&6302332&00

3

Винт самонарезающий

E9

Щиток водоотражательный

Е150

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

00001&0076701&01

2

Винт 4,3х12,7 самонарезающий

2

+

00001&0025995&71

2

Шайба 6 стопорная

3

+

21010&8109137&00

2

Гайка пружинная

4

+

11180&8119050&00

1

Щиток водоотражательный в сборе

5

+

00001&0076691&01

1

Винт 3,6х12,7 самонарезающий

6

+

00001&0025980&70

1

Шайба 4 стопорная

7

+

00001&0045676&80

1

Хомут 84,5

8

+

21110&8101195&10

1

Уплотнитель

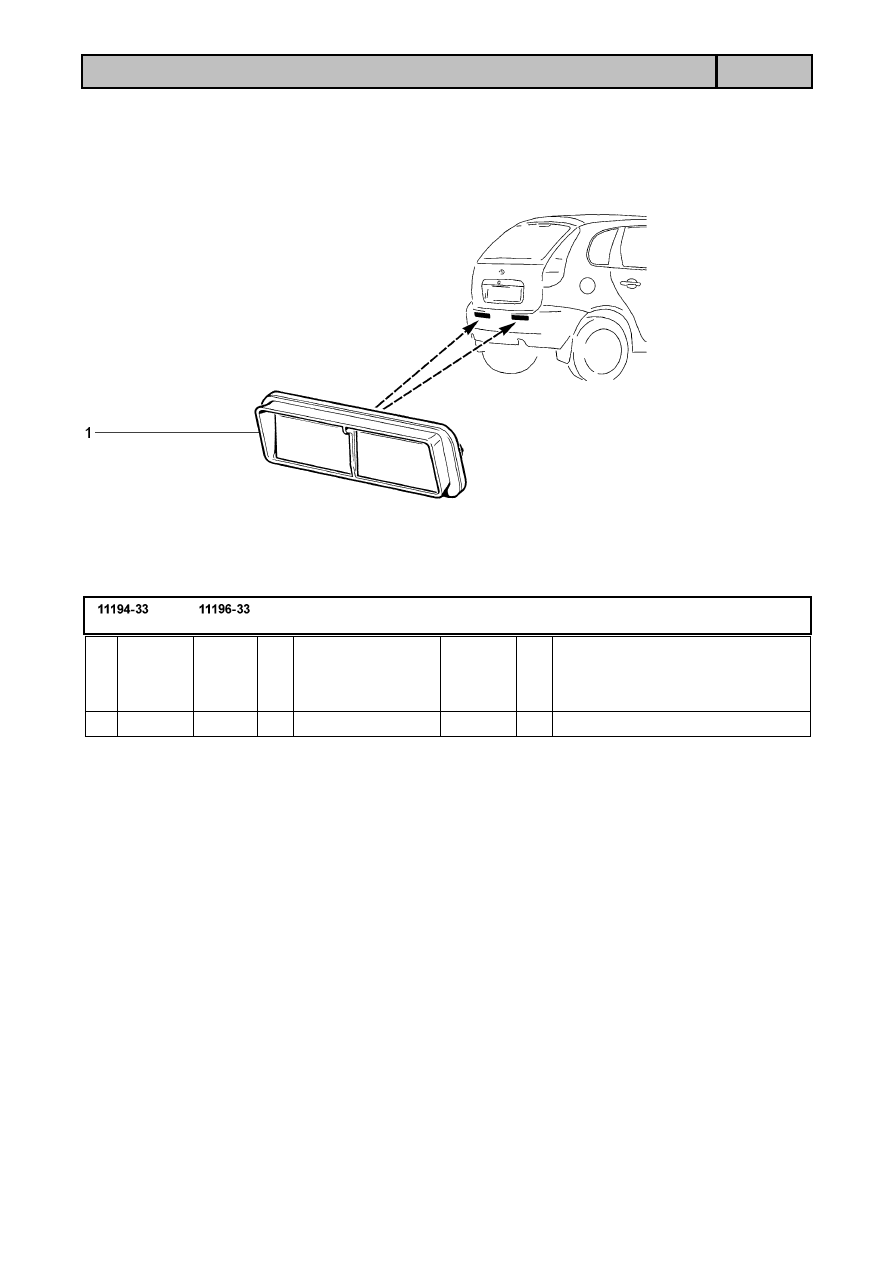

E10

Дефлекторы вытяжной вентиляции

Е160

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&8104086&00

2

Дефлектор вытяжной вентиляции

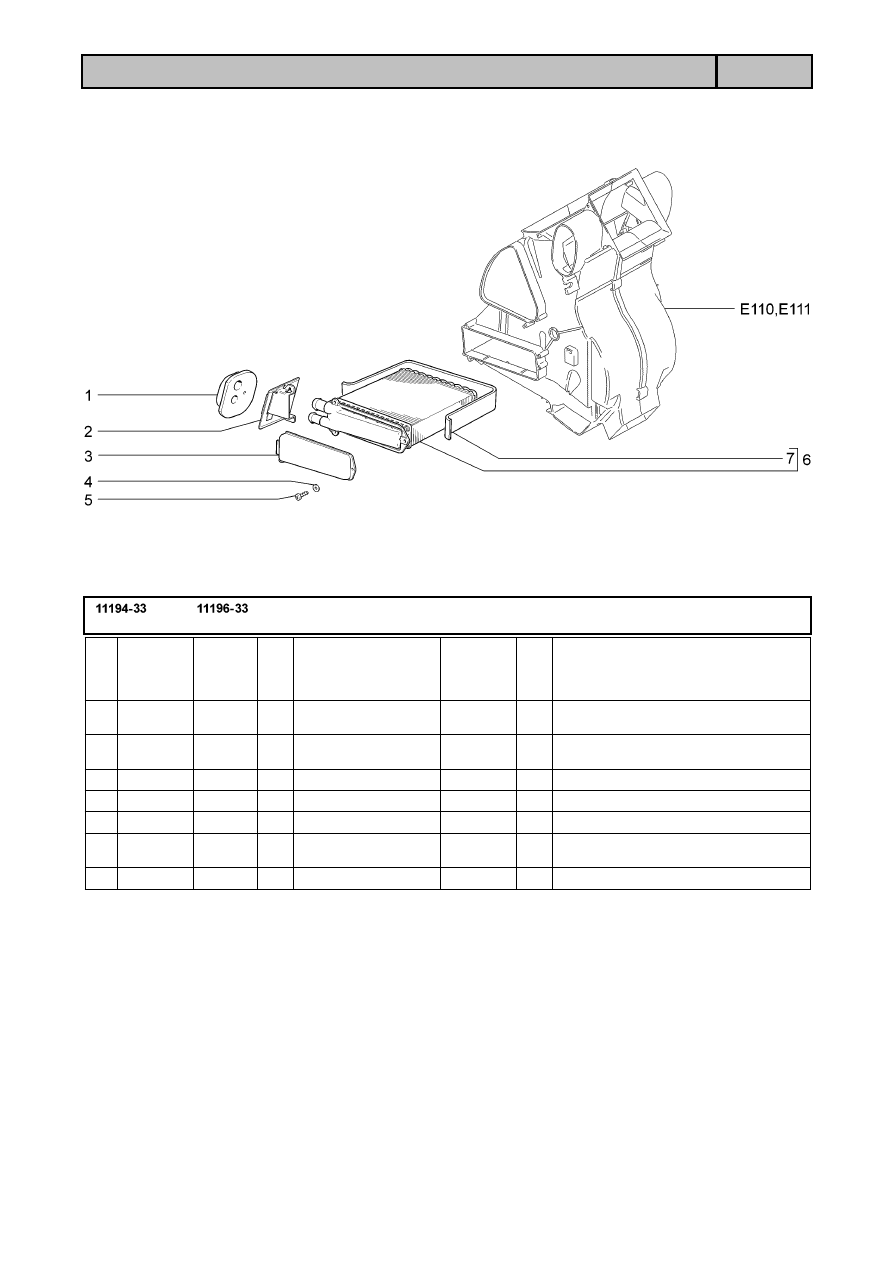

E11

Радиатор отопителя

E170

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

11180&8101214&00

1

Уплотнитель труб радиатора
отопителя

2

11180&8101230&00

1

Каркас уплотнителя труб радиатора
отопителя

3

11180&8101026&00

1

Крышка кожуха отопителя

4

+

00001&0005193&01

3

Шайба 5

5

+

00001&0076701&01

3

Винт 4,3х12,7 самонарезающий

6

+

11180&8101050&00

1

Радиатор отопителя с уплотнителем в
сборе

7

+

21230&8101074&00

1

Уплотнитель радиатора отопителя

E12

Система кондиционирования (76,474)

E181

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21700&8120256&00

1

Кольцо уплотнительное d=13,5

2

+

11180&8120100&10

1

Блок трубопроводов в сборе

3

+

00001&0009028&21

3

Болт М6х30

4

+

00001&0025982&71

5

Шайба 6 стопорная

5

+

00001&0009020&21

1

Болт М6х12

6

+

21700&8120228&00

6

Кольцо уплотнительное d=7,5

7

+

00001&0038321&01

4

Гайка М6 с зубчатым буртиком

8

+

00001&0026444&01

5

Шайба 6

9

+

11180&8112010&10

1

Конденсатор в сборе

10

+

00001&0045676&80

1

Хомут 84,5

11

+

00001&0038360&21

1

Болт М6х12 с зубчатым буртиком

12

+

11180&8112042&00

2

Опора конденсатора

13

+

11180&8116010&10

1

Блок испарителя в сборе

14

+

11186&8121030&00

1

Датчик температуры испарителя

15

11180&8116082&00

1

Уплотнитель блока испарителя

16

+

11180&8116162&00

1

Шланг испарителя отводящий

17

+

11180&8116128&00

1

Штуцер отвода конденсата

18

+

11180&8120310&00

1

Трубопровод  компресс
ора нагнетающий

19

+

11180&8111012&10

1

Компрессор с муфтой в сборе

20

+

11180&8120300&00

1

Трубопровод  компрессора
всасывающий

21

+

11180&8111510&00

3

Болт крепления компрессора М8х95

22

+

11180&8111511&00

1

Болт крепления компрессора М8х75

23

+

00001&0009030&21

1

Болт М6х35

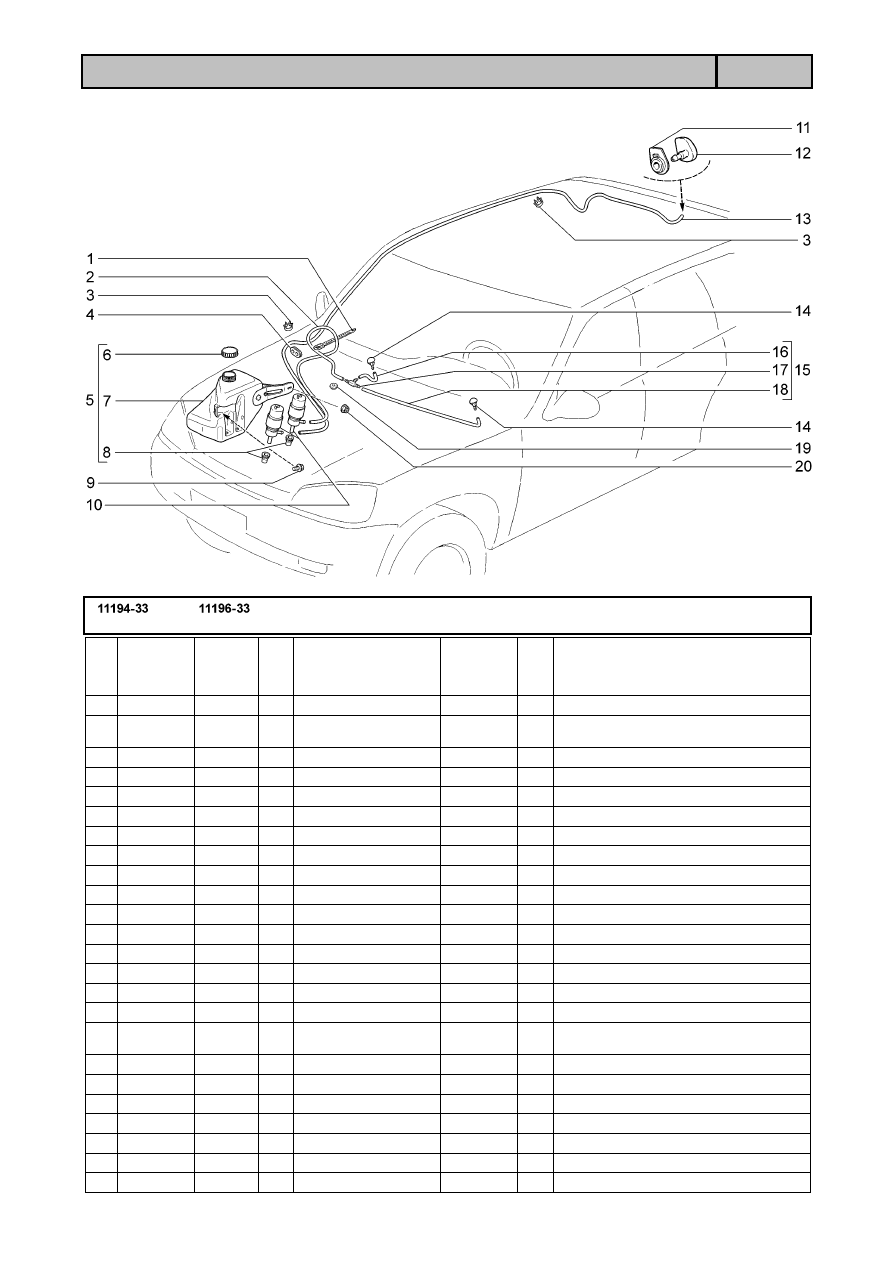

E13

Омыватели

Е200

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

00001&0045676&80

1

Хомут 84,5

2

+

11180&5208095&00

1

Трубка от насоса омывателя к
тройнику 1390мм

3

+

00001&0045696&80

2

Скоба 12х3

4

21010&1104089&00

1

Уплотнитель

5

+

11180&5208102&10

1

Бачок омывателя в сборе

6

+

21080&5208422&10

1

Крышка

7

+

11180&5208104&10

1

Бачок омывателя

8

+

21100&5208458&00

2

Уплотнитель насоса омывателя

9

+

00001&0038364&21

1

Болт М6х16 с зубчатым буртиком

10

+

21100&5208009&00 ~

2

Насос омывателя

10

+

21100&5208009&05 ~

2

Насос омывателя

10

+

21100&5208009&07 ~

2

Насос омывателя

10

+

21100&5208009&10 ~

2

Насос омывателя

11

11170&6314084&00

1

Уплотнитель жиклера

12

+

11170&6314060&00 ~

1

Жиклер омывателя

12

+

11170&6314060&01 ~

1

Жиклер омывателя

13

+

11190&6314096&00

1

Трубка от насоса омывателя к
жиклеру 4065мм

14

+

21080&5208060&00

2

Жиклер омывателя

15

+

11180&5208090&00

1

Трубки омывателя в сборе

16

+

11180&5208098&00

1

Трубка 156мм

17

+

21050&1127036&00

1

Тройник

18

+

11180&5208097&00

1

Трубка 520мм

19

+

11180&5208124&00

1

Уплотнитель

20

+

00001&0038321&01

1

Гайка М6 с зубчатым буртиком

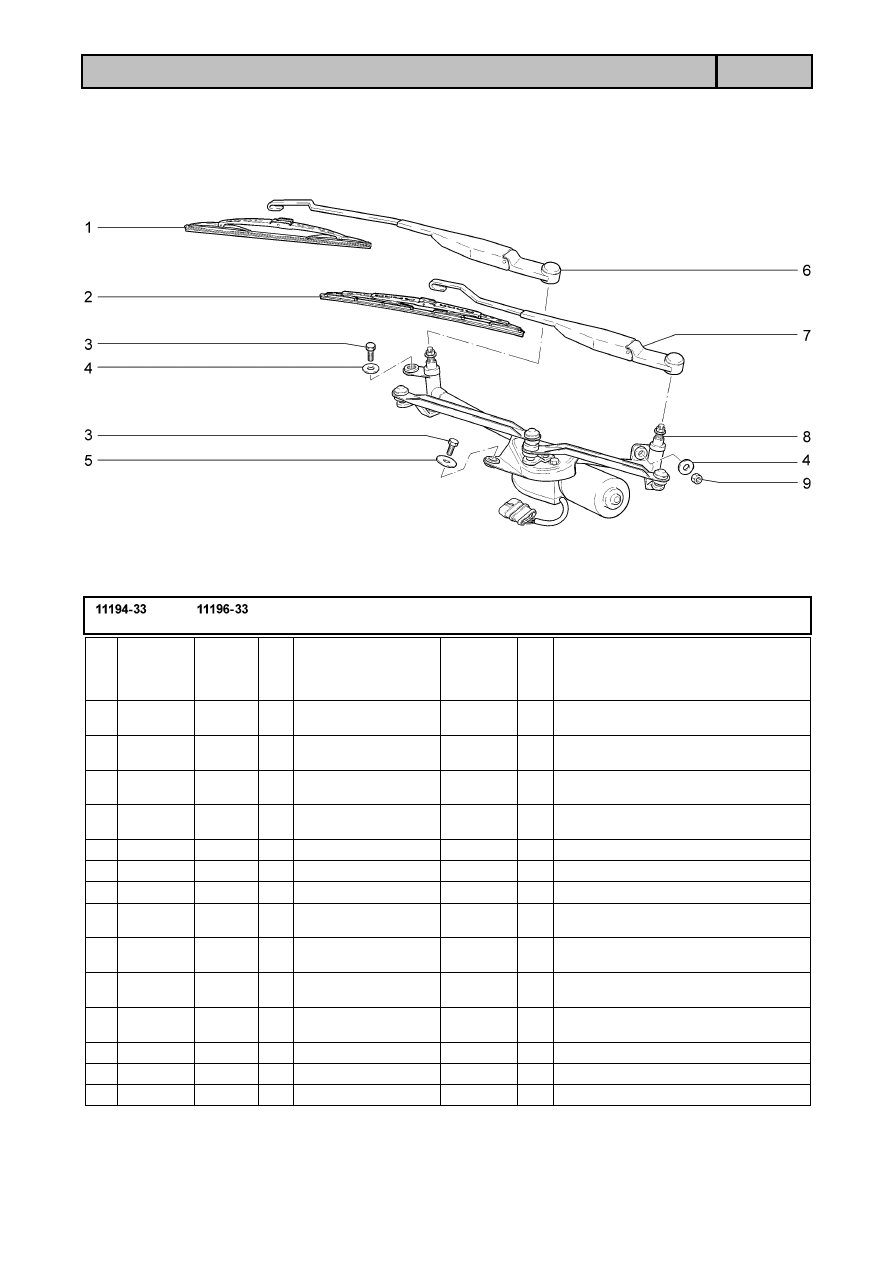

E14

Стеклоочиститель передний

Е300

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&5205072&00 ~

1

Щетка стеклоочистителя со стороны
пассажира

1

+

11180&5205072&01 ~

1

Щетка стеклоочистителя со стороны
пассажира

2

+

11180&5205070&00 ~

1

Щетка стеклоочистителя со стороны
водителя

2

+

11180&5205070&01 ~

1

Щетка стеклоочистителя со стороны
водителя

3

+

00001&0009024&21

2

Болт М6х20

4

+

00001&0026437&01

2

Шайба 6

5

+

00001&0026406&01

1

Шайба 6

6

+

11180&5205066&00 ~

1

Рычаг стеклоочистителя со стороны
пассажира

6

+

11180&5205066&01 ~

1

Рычаг стеклоочистителя со стороны
пассажира

7

+

11180&5205065&00 ~

1

Рычаг стеклоочистителя со стороны
водителя

7

+

11180&5205065&01 ~

1

Рычаг стеклоочистителя со стороны
водителя

8

+

11180&5205015&00 ~

1

Привод стеклоочистителя

8

+

11180&5205015&01 ~

1

Привод стеклоочистителя

9

+

00001&0058962&11

1

Гайка М6

E15

Стеклоочиститель задний

Е310

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11190&6313200&00 ~

1

Щетка стеклоочистителя

1

+

11190&6313200&01 ~

1

Щетка стеклоочистителя

2

+

11190&6313150&00 ~

1

Рычаг стеклоочистителя

2

+

11190&6313150&01 ~

1

Рычаг стеклоочистителя

3

+

00001&0058962&11

1

Гайка М6

4

+

00001&0005194&01

1

Шайба 6

5

+

21120&6313051&00

1

Колпачок

6

+

11190&6313090&00

1

Мотор&редуктор стеклоочистителя

7

+

00001&0026406&01

3

Шайба 6

8

+

00001&0038321&01

3

Гайка М6 с зубчатым буртиком

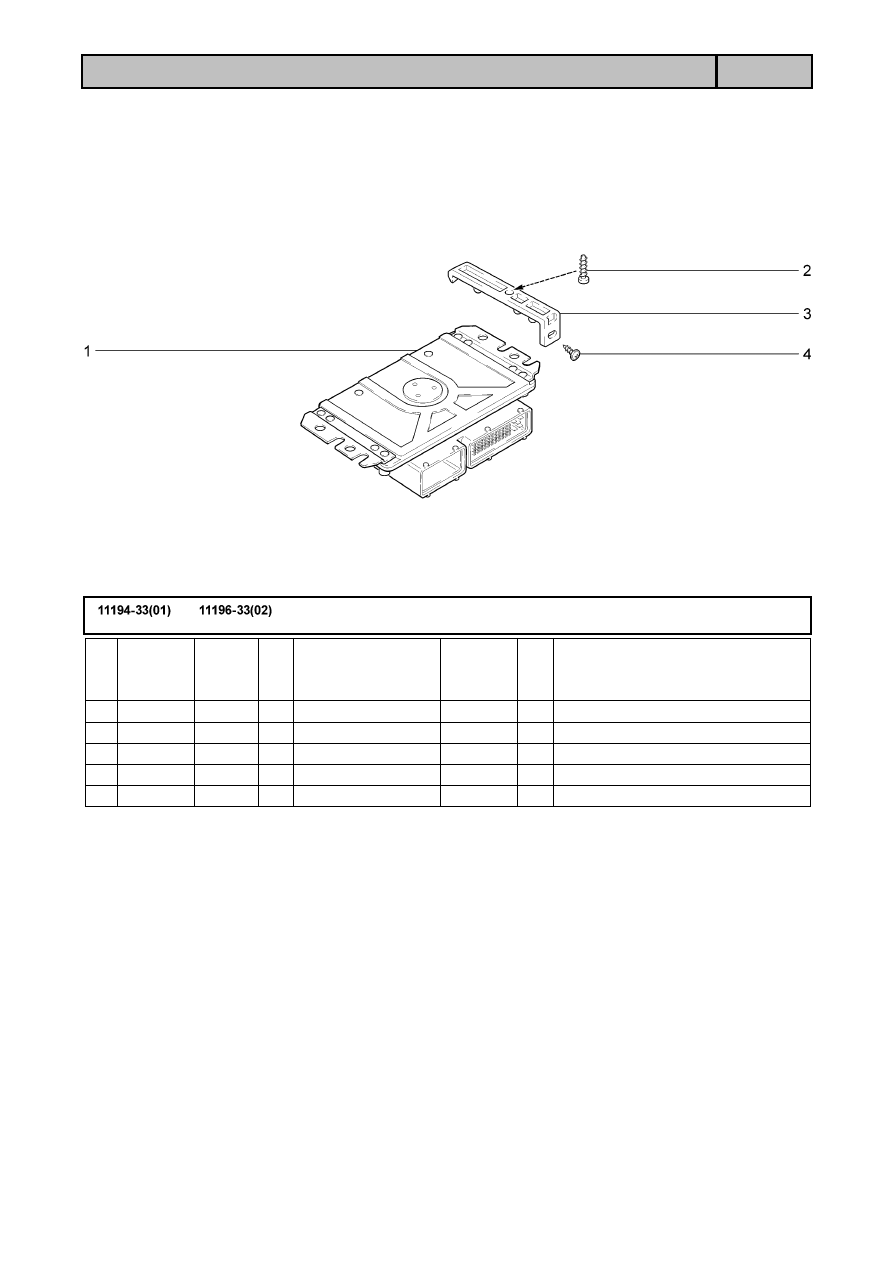

K1

Контроллер системы управления двигателем

К100

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11194&1411020&00

(01)

1

Контроллер ф.”BOSH”

1

+

11196&1411020&00

(02)

1

Контроллер ф.”BOSH”

2

+

00001&0076710&01

2

Винт 4,9х9,5 самонарезающий

3

+

11187&1411078&00

2

Фиксатор контроллера

4

+

21140&5325388&00

1

Винт самонарезающий

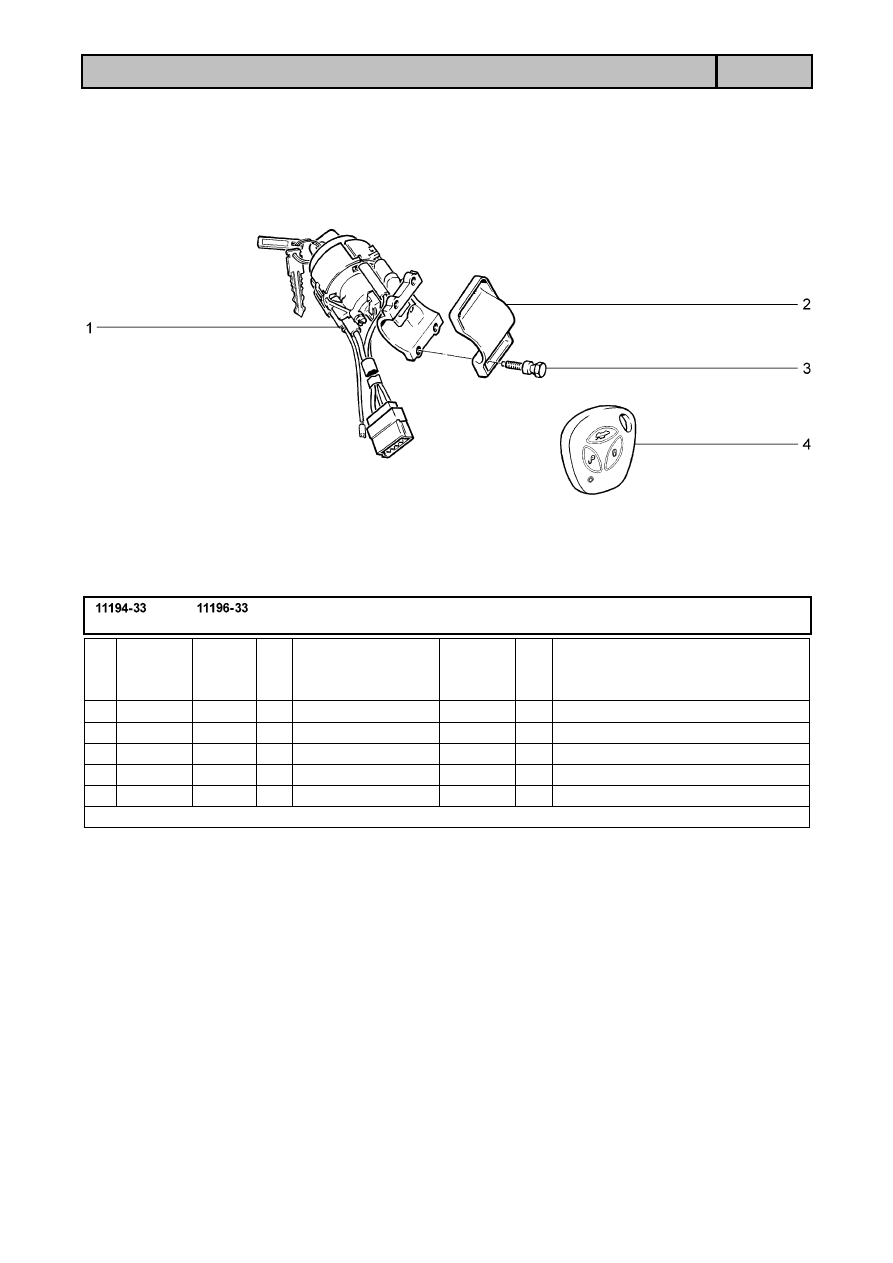

K2

Выключатель зажигания

К110

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&3704010&00 *

1

Выключатель зажигания

2

21100&3704217&00 *

1

Скоба

3

+

21100&3704324&00

4

Болт М6 с отрывной головкой

4

+

11180&3763070&00 ~

1

Пульт дистанционного управления

4

+

11180&3763070&01 ~

1

Пульт дистанционного управления

*& входит в 11180&6105006&10 (M330)
