LADA KALINA 1119, Sport. Каталог деталей и сборочных единиц - часть 24

C8

Цилиндр колесный заднего тормоза

С150

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

21050&3502048&00

4

Сухарь

2

+

21050&3502050&01

2

Поршень колесного цилиндра

3

21050&3502056&10

2

Упор колодок

4

+

21010&3502058&01

2

Колпак защитный

5

+

21010&3502051&01

2

Кольцо уплотнительное

6

21050&3502054&00

2

Чашка

7

21050&3502053&00

2

Пружина

8

21050&3502043&00

2

Кольцо

9

+

21010&1602591&01

1

Штуцер шланга

10

+

21010&1602592&00

1

Колпачок штуцера

11

21050&3502044&00

2

Винт стопорный

C9

Регулятор давления тормозов

С161

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21080&3512120&00

1

Кронштейн регулятора давления

2

+

21080&3512010&00

1

Регулятор давления

3

+

21010&1602550&00

1

Колпачок защитный

4

+

21080&3512115&00

1

Прокладка

5

+

00001&0005166&70

3

Шайба 8 пружинная

6

+

00001&0061008&21

2

Гайка М8

7

+

00001&0038255&21

1

Болт М8х14 с пружинной шайбой

8

+

00001&0005196&01

1

Шайба 8

9

+

00001&0060442&21

1

Болт М8х50

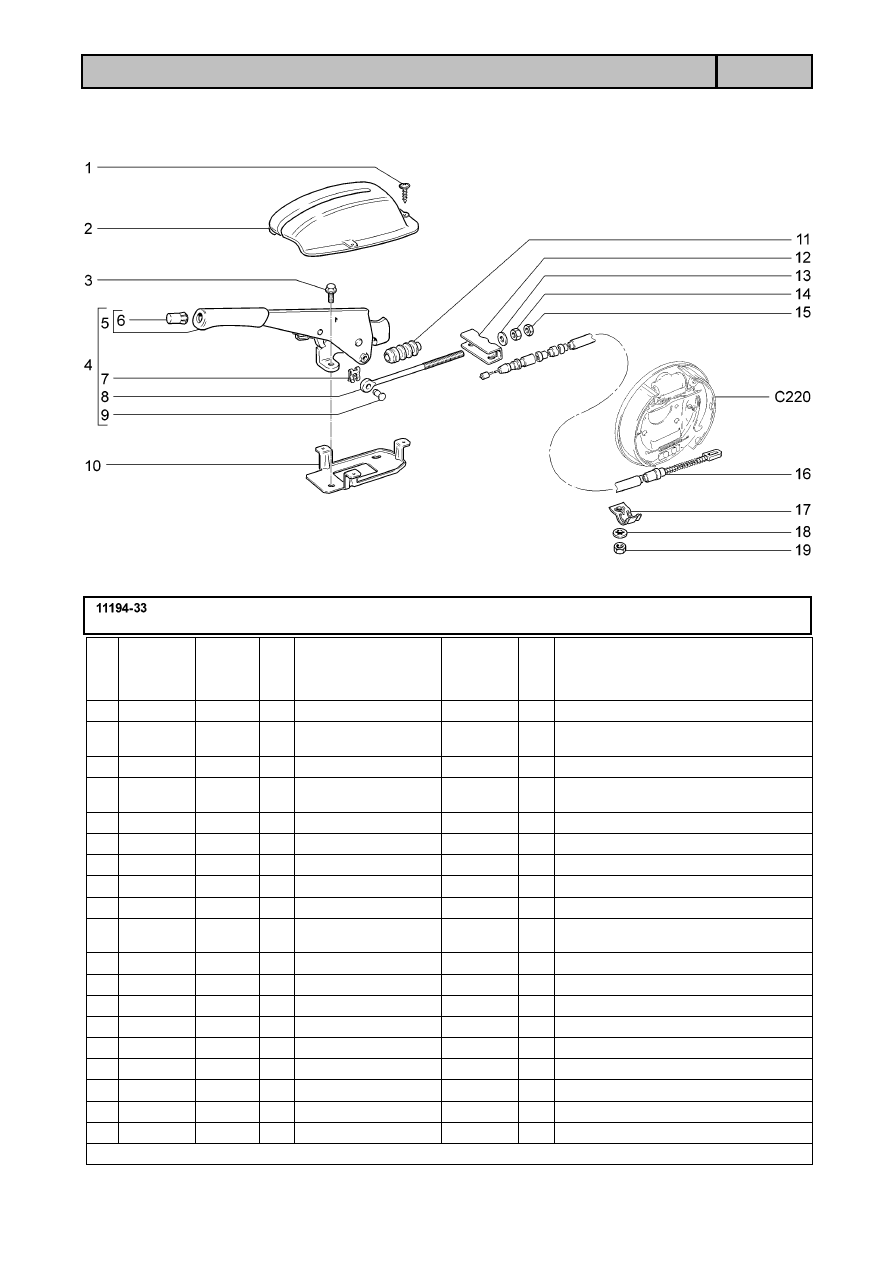

C10

Привод стояночного тормоза

С170

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21140&5325388&00

3

Винт самонарезающий

2

+

11180&3508040&10

1

Чехол защитный рычага ручного
привода тормоза

3

+

00001&0038381&21

2

Болт М8х20 с зубчатым буртиком

4

+

11180&3508010&00

1

Рычаг ручного привода тормоза с
тягой

5

+

21230&3508012&00

1

Рычаг ручного привода тормоза

6

+

21100&3508039&00

1

Кнопка рычага тормоза

7

+

00001&0010640&76

1

Скоба 8 стопорная

8

+

21080&3508071&00

1

Тяга привода ручного тормоза

9

+

21080&3508073&00

1

Ось тяги

10

+

11180&3508045&10

1

Кронштейн крепления защитного
чехла

11

+

21080&3508046&00

1

Чехол защитный тяги

12

+

21080&3508075&10

1

Уравниватель троса

13

+

00001&0005196&01

1

Шайба 8

14

+

00001&0061008&11

1

Гайка М8

15

+

00001&0061023&11

1

Гайка М8 низкая

16

+

11180&3508180&01 *

2

Трос ручного привода тормоза

17

+

21080&3508214&20 *

2

Скоба троса

18

+

00001&0026053&70 *

2

Шайба 6 стопорная

19

+

00001&0058962&11 *

2

Гайка М6

* & входит в состав 11180&2914002&11 (D310)

C11

Привод стояночного тормоза

С171

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21140&5325388&00

3

Винт самонарезающий

2

+

11180&3508040&10

1

Чехол защитный рычага ручного
привода тормоза

3

+

00001&0038381&21

2

Болт М8х20 с зубчатым буртиком

4

+

11180&3508010&00

1

Рычаг ручного привода тормоза с
тягой

5

+

21230&3508012&00

1

Рычаг ручного привода тормоза

6

+

21100&3508039&00

1

Кнопка рычага тормоза

7

+

00001&0010640&76

1

Скоба 8 стопорная

8

+

21080&3508071&00

1

Тяга привода ручного тормоза

9

+

21080&3508073&00

1

Ось тяги

10

+

11180&3508045&10

1

Кронштейн крепления защитного
чехла

11

+

21080&3508046&00

1

Чехол защитный тяги

12

+

21080&3508075&10

1

Уравниватель троса

13

+

00001&0026467&01

1

Шайба 8

14

+

00001&0061008&11

1

Гайка М8

15

+

00001&0061023&11

1

Гайка М8 низкая

16

+

00001&0010880&76  *

2

Шайба 9 стопорная

17

+

11196&3508180&00  *

2

Трос ручного привода тормоза

18

+

11196&3508214&00  *

2

Скоба троса

19

+

00001&0005164&70  *

2

Шайба 6 пружинная

20

+

00001&0009021&21  *

2

Болт М6х14

* & входит в состав 11198&2914002&00 (D310)

C12

Тормоза передние

С200

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21120&3501146&00

1

Кожух защитный правый

1

+

21120&3501147&00

1

Кожух защитный левый

2

+

21120&3501070&00 ~

2

Диск переднего тормоза

2

+

21120&3501070&01 ~

2

Диск переднего тормоза

2

+

21120&3501070&02 ~

2

Диск переднего тормоза

3

+

00001&0038241&11

6

Болт М6х12 с пружинной шайбой

4

+

00001&0059707&30

4

Болт М10х1,25х25

5

+

00001&0005168&70

4

Шайба 10 пружинная

6

+

21010&1602592&00

2

Колпачок штуцера шланга

7

+

11180&3501012&10

1

Тормоз передний правый

7

+

11180&3501013&10

1

Тормоз передний левый

8

+

21120&3101082&00

4

Штифт направляющий

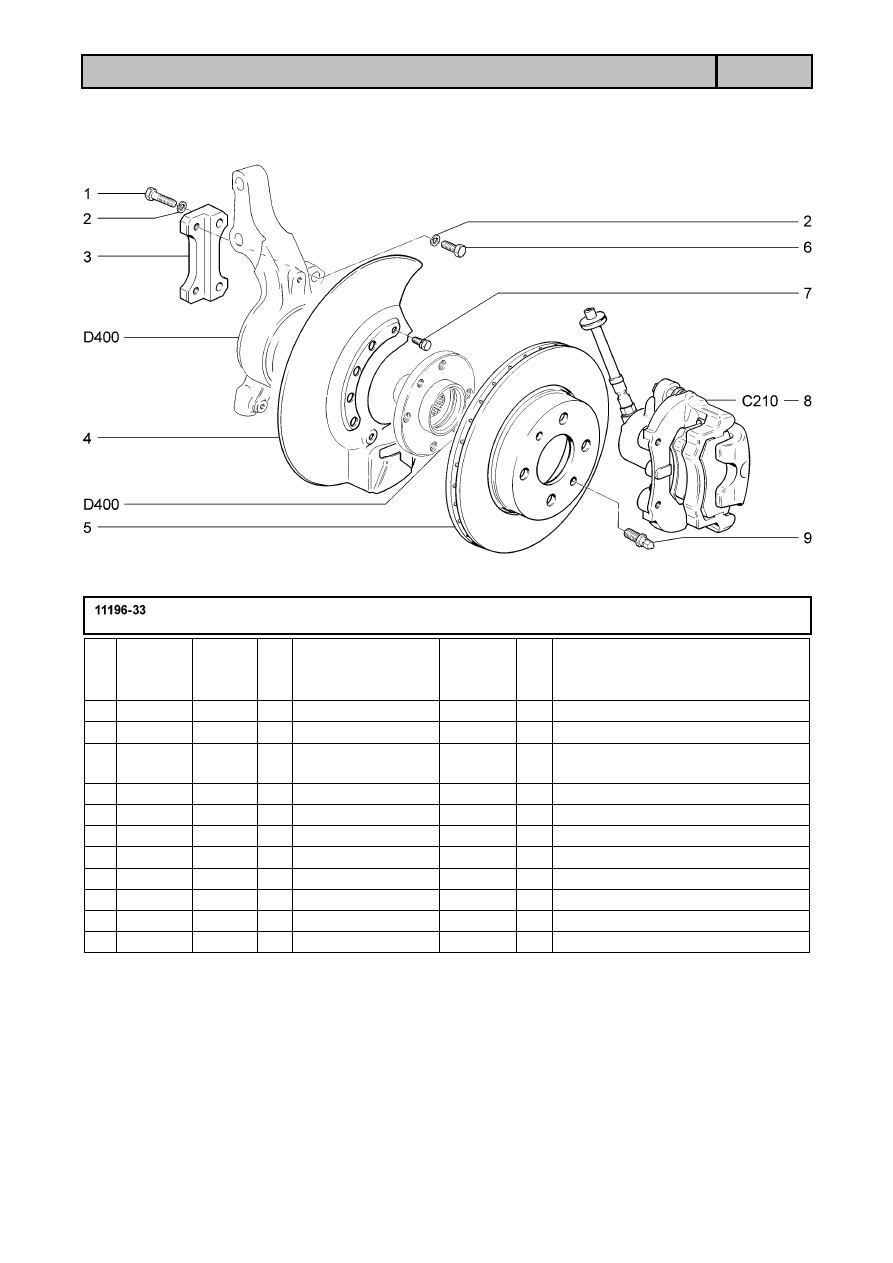

C13

Тормоза передние

С201

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

00001&0013070&21

4

Болт М10х1,25х40

2

+

00001&0005168&70

8

Шайба 10 пружинная

3

11196&3501025&00

2

Кронштейн крепления переднего
тормоза

4

+

21120&3501146&00

1

Кожух защитный правый

4

+

21120&3501147&00

1

Кожух защитный левый

5

11186&3501070&00

2

Диск переднего тормоза

6

+

00001&0059707&30

4

Болт М10х1,25х25

7

+

00001&0038241&11

6

Болт М6х12 с пружинной шайбой

8

21128&3501012&00

1

Тормоз передний правый

8

21128&3501013&00

1

Тормоз передний левый

9

+

21120&3101082&00

4

Штифт направляющий

C14

Элементы передних тормозов

С210

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21010&1602592&00

(02)

2

Колпачок штуцера шланга

2

+

21080&3501033&00

4

Болт

3

+

21080&3501032&00

4

Шайба стопорная

4

+

21080&3501018&00

4

Палец направляющий

5

+

21080&3501019&00

4

Чехол защитный

6

+

21100&3501080&00  *

(01)

4

Колодка

6

21128&3501080&00

(02)

4

Колодка

7

+

11180&3501014&00

1

Суппорт правый в сборе

7

+

11180&3501015&00

1

Суппорт левый в сборе

8

+

21080&3501030&01

4

Болт

9

+

21080&3501039&01

4

Шайба болта

10

+

00001&0002844&60

2

Прокладка

11

+

21080&3501063&00

2

Кольцо уплотнительное

12

+

21010&1602591&01

2

Штуцер шланга

13

+

21010&3501051&00

2

Кольцо уплотнительное

14

+

21080&3501058&00

2

Колпачок защитный

15

+

21080&3501057&00

2

Кольцо стопорное

16

+

21100&3501017&01

2

Суппорт переднего тормоза

17

21106&3501155&00

(02)

2

Направляющая колодок

17

+

21120&3501155&00

(01)

2

Направляющая колодок

18

+

21080&3501170&01

4

Ось пружины

19

+

21080&3501166&00

4

Пружина

+

21100&3501089&00

(01)

1

Комплект 4&х тормозных колодок

* & входит в комплект 21100&3501089&00

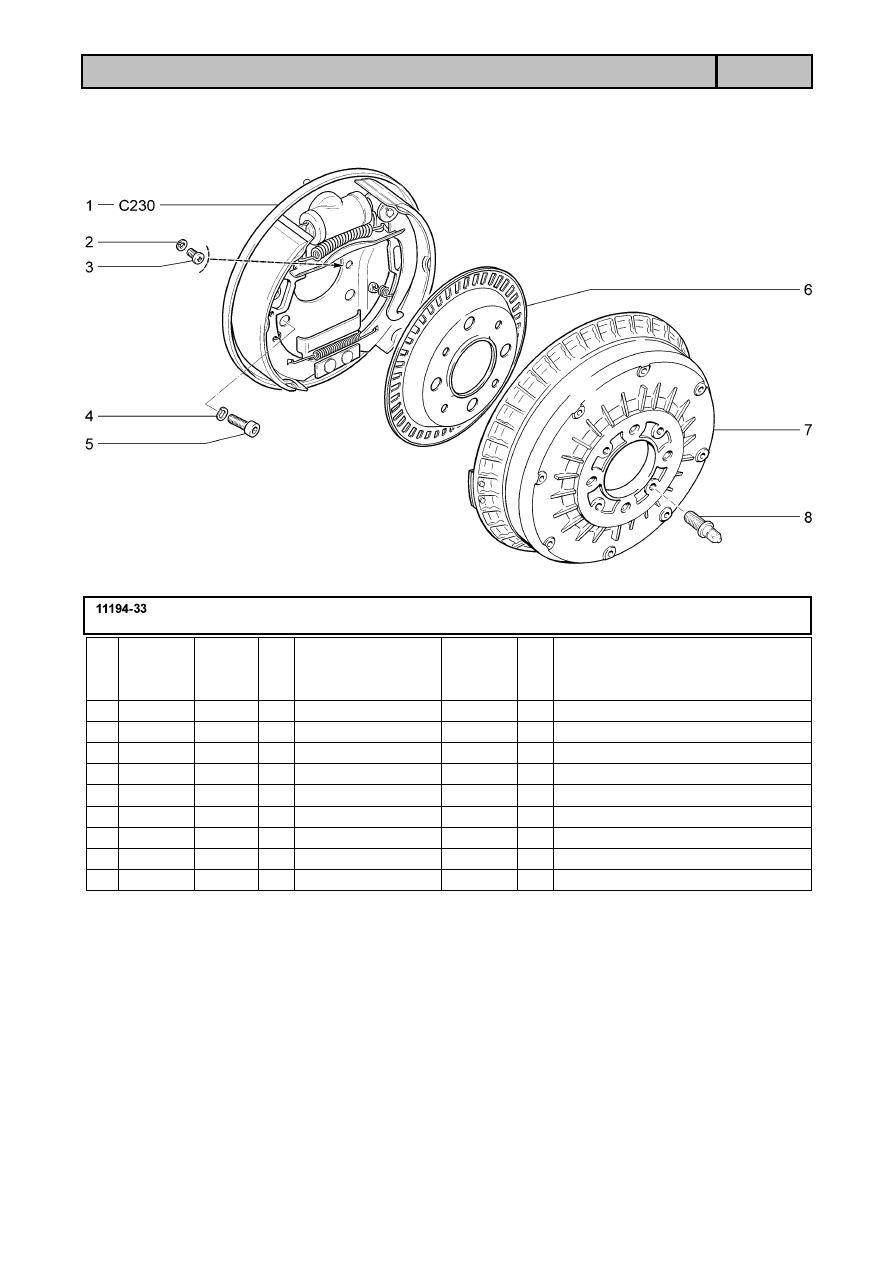

C15

Тормоза задние в сборе

С220

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&3502010&11

1

Тормоз задний правый

1

+

11180&3502011&11

1

Тормоз задний левый

2

+

00001&0005164&70

2

Шайба 6 пружинная

3

+

00001&0032759&01

2

Винт М6х10

4

+

00001&0005168&70

8

Шайба 10 пружинная

5

+

11180&3502112&00

8

Болт

6

+

11180&3538400&00

2

Ротор заднего колеса

7

+

21080&3502070&00

2

Барабан тормозной

8

+

21120&3101082&00

4

Штифт направляющий

C16

Тормоза задние в сборе

С221

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11196&3502144&00 !

1

Кронштейн крепления заднего
тормоза правый

1

+

11196&3502145&00 !

1

Кронштейн крепления заднего
тормоза левый

2

11196&3502112&00 !

4

Болт

3

+

00001&0005168&70

12 Шайба 10 пружинная

4

+

00001&0059709&21 !!

4

Болт М10х1,25х35

5

11196&3502134&00 !!

1

Кронштейн крепления заднего
тормоза правый

5

11196&3502135&00 !!

1

Кронштейн крепления заднего
тормоза левый

6

+

00001&0013070&21

8

Болт М10х1,25х40

7

+

11196&3502146&00

1

Кожух защитный заднего тормоза
правый

7

+

11196&3502147&00

1

Кожух защитный заднего тормоза
левый

8

11196&3502010&00

1

Тормоз задний правый

8

11196&3502011&00

1

Тормоз задний левый

9

11196&3502070&00

2

Диск заднего тормоза

10

+

21120&3101082&00

4

Штифт направляющий

11196&3502112&00  !  11196&3502144&00, 11196&3502145&00

00001&0059709&21 !!  11196&3502134&00, 11196&3502135&00

C17

Тормоза задние

C230

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

00001&0038241&21

6

Болт М6х12 с пружинной шайбой

2

+

11180&3538416&01  ~

2

Кронштейн датчика скорости заднего
колеса

2

+

11180&3538416&02  ~

2

Кронштейн датчика скорости заднего
колеса

3

+

21080&3502019&01

2

Заглушка щита

4

+

11180&3502012&11

1

Щит тормоза правый

4

+

11180&3502013&11

1

Щит тормоза левый

5

+

11180&3502090&10

4

Колодка

6

+

21080&3507036&00

1

Планка разжимная правая

6

+

21080&3507037&00

1

Планка разжимная левая

7

+

21080&3502033&00

4

Пружина направляющая

8

+

21050&3502040&00

2

Цилиндр колесный

9

+

21080&3502035&00

2

Пружина верхняя

10

+

21010&3507038&00

2

Ось рычага

11

+

00001&0026386&01

2

Шайба 10

12

+

00001&0007343&01

2

Шплинт 2х20

13

+

21080&3507034&00

1

Рычаг правый

13

+

21080&3507035&00

1

Рычаг левый

14

+

21080&3502038&00

2

Пружина нижняя

D1

Колонка рулевая

D100

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&3403065&00

1

Кожух облицовочный верхний

2

+

00001&0038381&21

3

Болт М8х20 с зубчатым буртиком

3

11186&3403172&00

1

Кронштейн промежуточный

4

+

11186&3450008&04

1

Усилитель электромеханический с
кронштейнами в сборе

5

+

21230&3401138&00

1

Болт крепления накидной вилки

6

+

21230&3401085&00

1

Шарнир карданный

7

+

11186&3422092&00

1

Вал карданный с шарниром

8

+

00001&0061008&21

3

Гайка М8

9

+

00001&0060426&31

2

Болт М8х35

10

+

00001&0005166&70

3

Шайба 8 пружинная

11

+

11183&3402050&00

1

Включатель сигнала

12

+

21100&3402136&00

1

Гайка

13

+

11183&3402018&01

1

Колесо рулевое

14

+

00001&0038322&01

4

Гайка М8 с зубчатым буртиком

15

+

21100&3403204&00

1

Кольцо уплотнительное

16

+

11180&3403072&00

1

Кожух облицовочный нижний

17

+

00001&0076701&07

2

Винт 4,3х12,7 самонарезающий

18

+

00001&0005193&01

1

Шайба 5

19

+

00001&0076710&01

1

Винт 4,9х9,5 самонарезающий

20

+

00001&0033112&01

2

Винт М5х20

21

+

21140&5325388&00

2

Винт самонарезающий

D2

Механизм рулевой

D110

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21100&3403080&00

1

Опора правая

2

+

21080&3403020&10

2

Скоба

3

+

00001&0061041&11

4

Гайка М8 самоконтрящаяся

4

+

00001&0005196&01

4

Шайба 8

5

+

11180&3403086&00

1

Кожух защитный

6

+

00001&0005194&01

3

Шайба 6

7

+

00001&0025742&11

3

Гайка М6 самоконтрящаяся

8

+

21100&3401165&12 ~

1

Уплотнитель рулевого механизма

9

+

21100&3401165&10 ~

1

Уплотнитель рулевого механизма

9

+

21100&3401165&11 ~

1

Уплотнитель рулевого механизма

10

+

11180&3403082&00

1

Опора левая

11

+

11183&3400010&10 ~

1

Механизм рулевой с тягами в сборе

11

+

11183&3400010&12 ~

1

Механизм рулевой с тягами в сборе

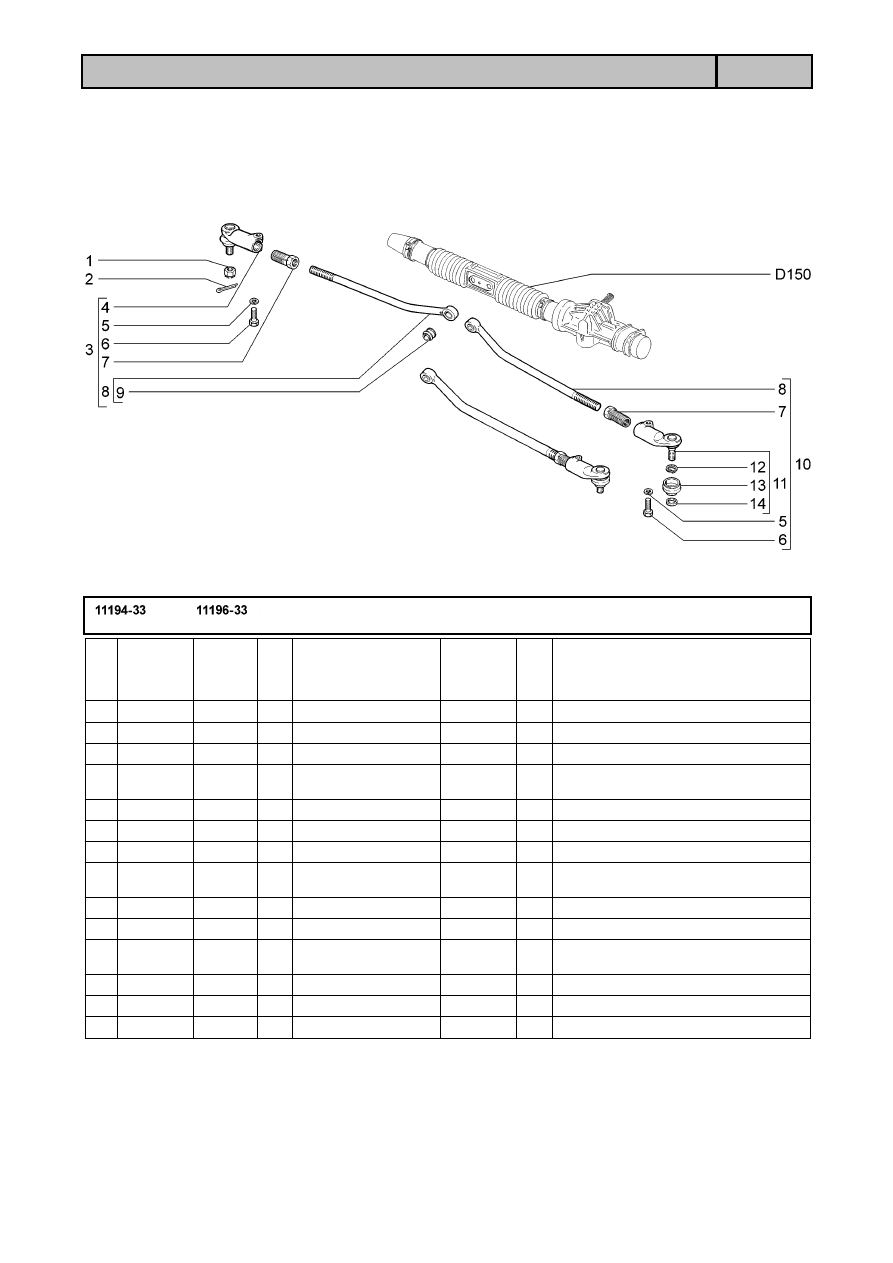

D3

Привод рулевой

D120

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21080&3414078&00

2

Гайка шарового пальца

2

+

00001&0007346&01

2

Шплинт 3х30

3

+

11180&3414052&00

1

Тяга рулевой трапеции правая в сборе

4

11180&3414056&00

1

Наконечник наружный тяги правый в
сборе

5

+

00001&0005168&70

2

Шайба 10 пружинная

6

+

00001&0059709&21

2

Болт М10х1,25х35

7

11180&3414054&00

2

Тяга рулевой трапеции

8

+

11180&3414058&00

2

Наконечник внутренний тяги с
шарниром

9

+

21100&3414070&00

2

Шарнир внутренний

10

+

11180&3414053&00

1

Тяга рулевой трапеции левая в сборе

11

11180&3414057&00

1

Наконечник наружный тяги левый в
сборе

12

+

21080&3414076&00

2

Кольцо пружинное

13

+

21080&3414077&00

2

Колпачок защитный

14

+

21080&3414075&00

2

Кольцо уплотнительное

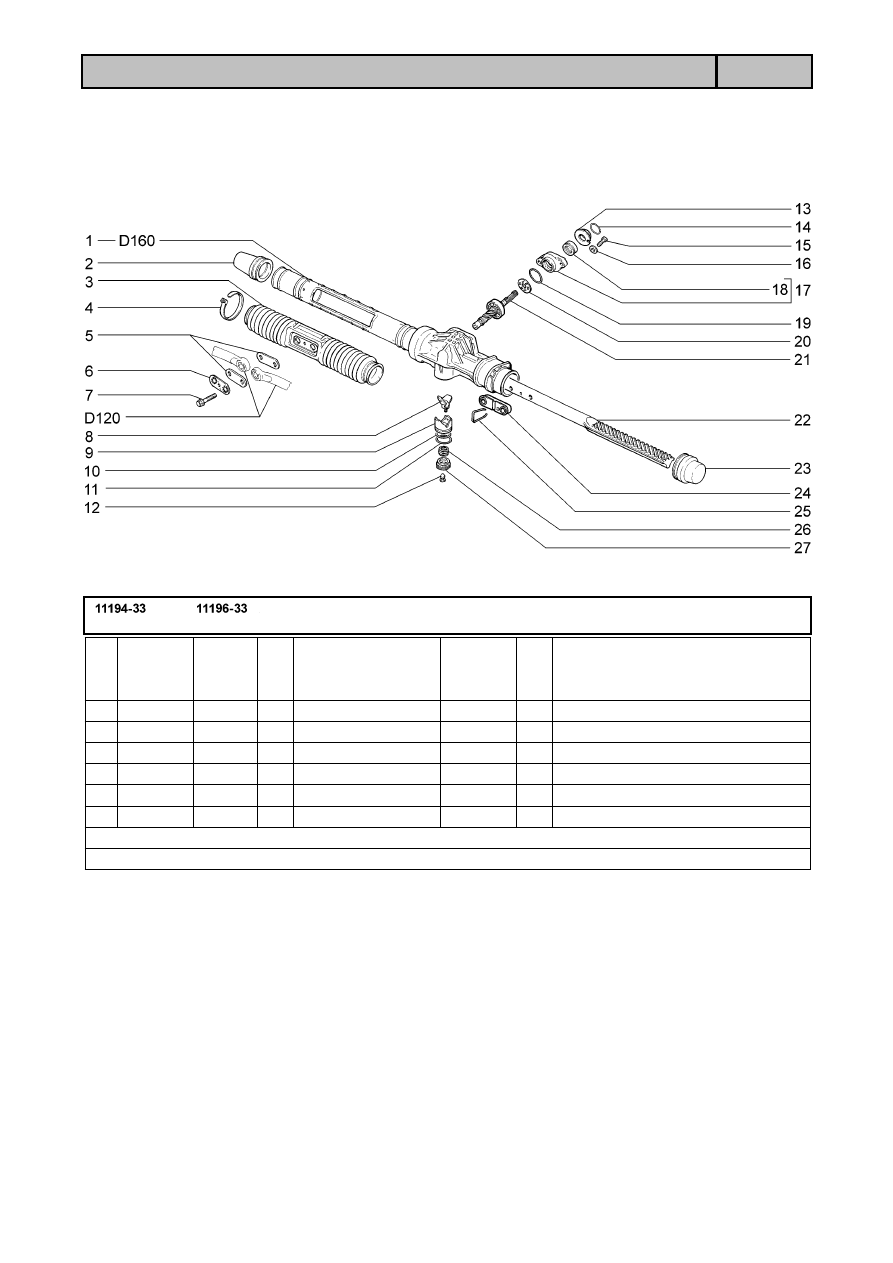

D4

Элементы рулевого механизма

D150

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11183&3401010&00 *

1

Картер рулевого механизма в сборе

1

11183&3401010&10 **

1

Картер рулевого механизма в сборе

2

+

21100&3401225&00

1

Колпак защитный правый

3

+

21100&3401224&00

1

Чехол рейки

4

+

21080&3401228&00

4

Хомут

5

21100&3401269&00

2

Пластина

6

+

21100&3401089&00

1

Пластина стопорная

7

+

21100&3401066&10

2

Болт тяг рулевой трапеции

8

+

21100&3401070&00

1

Вкладыш упора

9

+

11183&3401071&00

1

Упор рейки

10

+

21100&3401026&00

1

Кольцо уплотнительное

11

+

21100&3401075&00

1

Кольцо уплотнительное

12

+

21100&3401276&00

1

Заглушка гайки

13

21100&3401036&01

1

Пыльник шестерни

14

+

21080&3401029&00 *

1

Кольцо фиксирующее пыльника

15

+

21100&3401018&00

2

Болт

16

+

21100&3401304&00

2

Шайба

17

+

21100&3401044&00

1

Крышка картера

18

+

21100&3401024&00

1

Cальник шестерни

19

+

21100&3401302&00

1

Кольцо уплотнительное

20

+

21100&3401116&00

1

Сепаратор в сборе

21

+

11183&3401025&00

1

Шестерня в сборе

22

+

11183&3401068&00 *

1

Рейка рулевого механизма

D5

Элементы рулевого механизма

D150

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

22

11183&3401068&01 **

1

Рейка рулевого механизма

23

+

11183&3401223&00

1

Колпак защитный левый

24

+

11183&3401284&00

1

Опора тяг рулевой трапеции

25

+

21100&3401286&00

1

Скоба опоры тяг

26

+

21100&3401053&00

1

Пружина упора

27

+

21100&3401057&00

1

Гайка упора

* & входит в состав 11183&3400010&10 (D110)

** & входит в состав 11183&3400010&12 (D110)

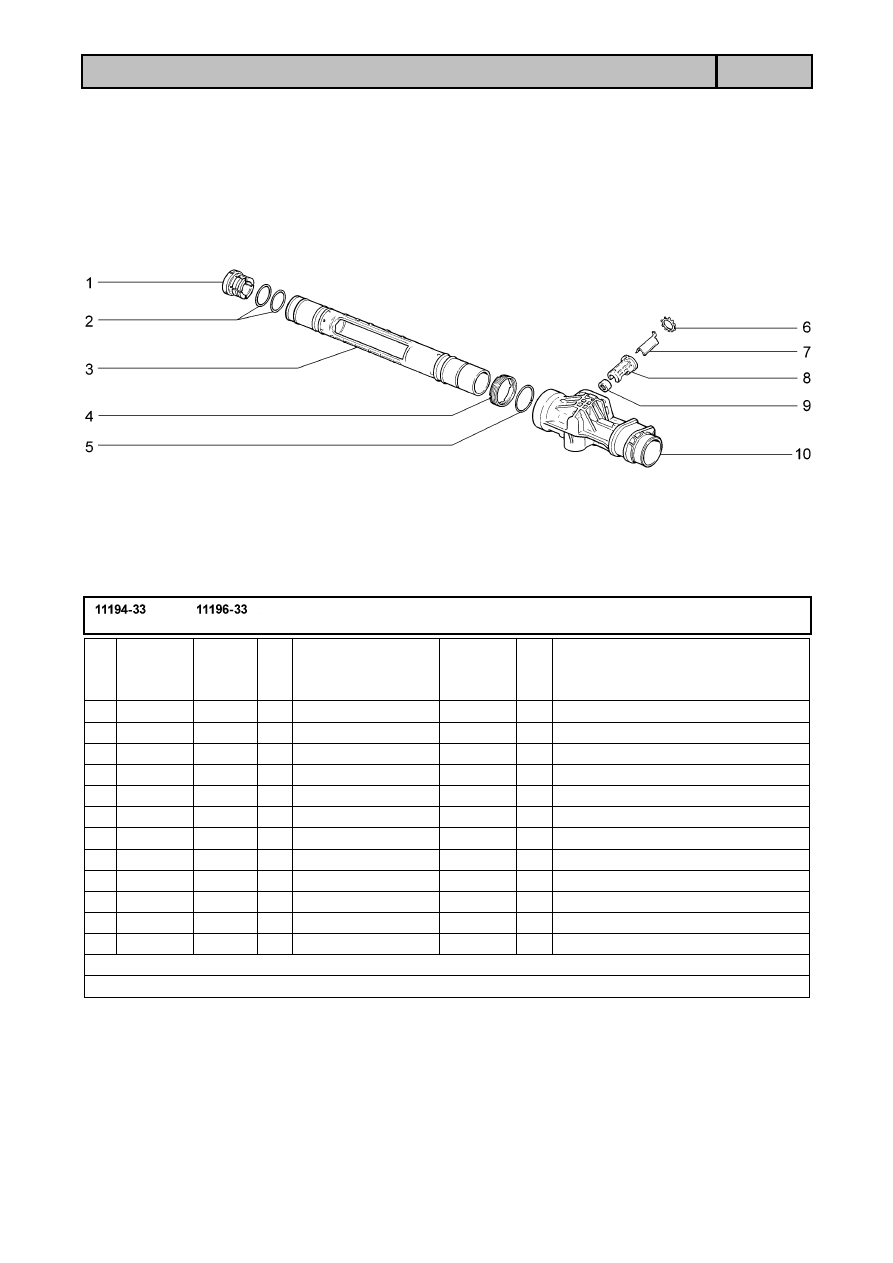

D6

Картер рулевого механизма

D160

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21100&3401022&00

1

Втулка рейки

2

+

21100&3401020&00

2

Кольцо

3

+

21100&3401016&00 *

1

Труба картера

3

+

21100&3401016&02 **

1

Труба картера

4

+

21100&3401268&00

1

Гайка трубы

5

+

21100&3401270&00

1

Кольцо стопорное

6

+

21100&3401048&00 *

1

Шайба стопорная

7

+

21100&3401274&00 *

1

Пластина опорная

8

+

21100&3401272&00 *

1

Корпус

9

+

21100&3401104&00 ~

1

Подшипник нижний

9

+

21100&3401104&01 ~

1

Подшипник нижний

10

+

11183&3401015&00

1

Картер рулевого механизма

* & входит в состав 11183&3401010&00 (D150)

** & входит в состав 11183&3401010&10 (D150)
